COFDM միկրոալիքային փոխանցում

NLOS COFDM Microwave Transmitter Full HD Wireless Transmitter And Receiver Short Latency
Ապրանքի մանրամասն նկարագրություն
ելլէջում: COFDM 2K QPSK
DC մուտք: DC11-16V
Ելքային հզորություն: 1~ 8 Վտ
Հաճախականության տիրույթի ելք: 300-800ՄՀց (ըստ ցանկության)

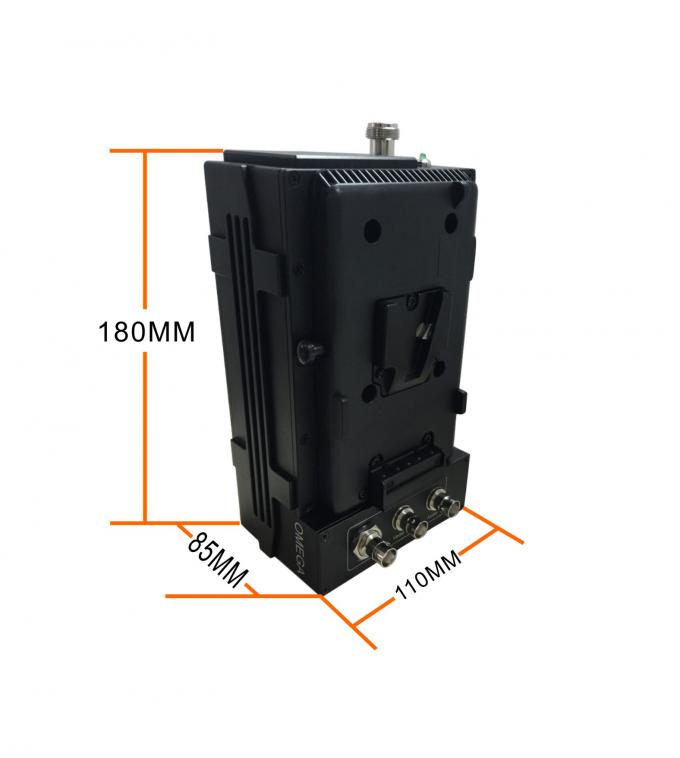

Video բանաձեւը:1280720@50i; 1920×1080P/I@60hz Dimension:180110*85մմ(Dual V ամրակներով)

HD Wireless Transmitter Feature:
COFDM մոդուլյացիա, կայունության ազդանշան
1-5.5W rf հզորությունը կարգավորելի
Լայնությունը 4/8 ՄՀց կարգավորելի
HD-SDI/HD և BNC մուտք
HD & կոմպոզիտային վիդեո մուտքագրում
Հավասարակշռված ստերեո աուդիո մուտք.
Կրկնակի V մարտկոցի ամրակներ
Ուղիղ հեռարձակում, ցածր ուշացման ժամանակ
Տեխնիկական:

Սնուցման
DC մուտք DC11-16V
Աշխատանքային հոսանք 1.9A@12V
Output Power 1~8Watt
Տեսանյութի փոխանցում:
Հաճախականության տիրույթ Արդյունք 300-800 ՄՀց(կամավոր կերպով ընտրած),1.0-1.4G/2.3-2.5G/4-4.4GHz(հարմարեցված)
Մոդուլյացիա COFDM,2K ,QPSK
ՌԴ թողունակություն 4/8 ՄՀց(կարգավորելի)
RF Power output 1-5.5W(կարգավորելի)
ՇԳ >52DBC
Կոդավորումը AES128/256bits
Constellation QPSK,16QAM,64QAM
FEC 1/2,2/3,3/4,5/6, 7/8
պահակ Ընդմիջումից 1/32,1/16,1/8,1/4
կրող 2K,8K
Հարթություն Ամբողջ գոտի≤2dB,8ՄՀց≤0,5 դԲ
AV մուտքային BNC: D1 ստանդարտ սահմանում
HD: HD1080i/1080P, 720P, 576, 480
HD-SDI:HD1080i/1080P, 720P, 576, 480
CNR(կշռում) 58dB
Թեք դաշտ SNR(չկշռված) ≥50dB
Աուդիո փոխանցում
Հավասարակշռված աուդիո մուտքի տիրույթ Vmax=±15V
Անհավասարակշռված աուդիո մուտքագրման տիրույթ Vmax=3Vpp
Աուդիո ալիք Ստերեո L/R աուդիո ալիք
Ստանդարտ SMPTE 425M (Մակարդակ Ա և Բ մակարդակ), SMPTE 424M, SMPTE 292, SMPTE 259M-C SMPTE 272M SMPTE 299M
Մուտքի միջակայքը 800±80(mV)
Կոդավորում
Աուդիո կոդավորման ռեժիմ MPEG1 Layer2
CBER <2.0Ե-4
