Modul modulátoru DVB-T2 ASI s demodulačním prostředkem s Ethernet UDP MPEG-TS Stream Outccast
Obsah

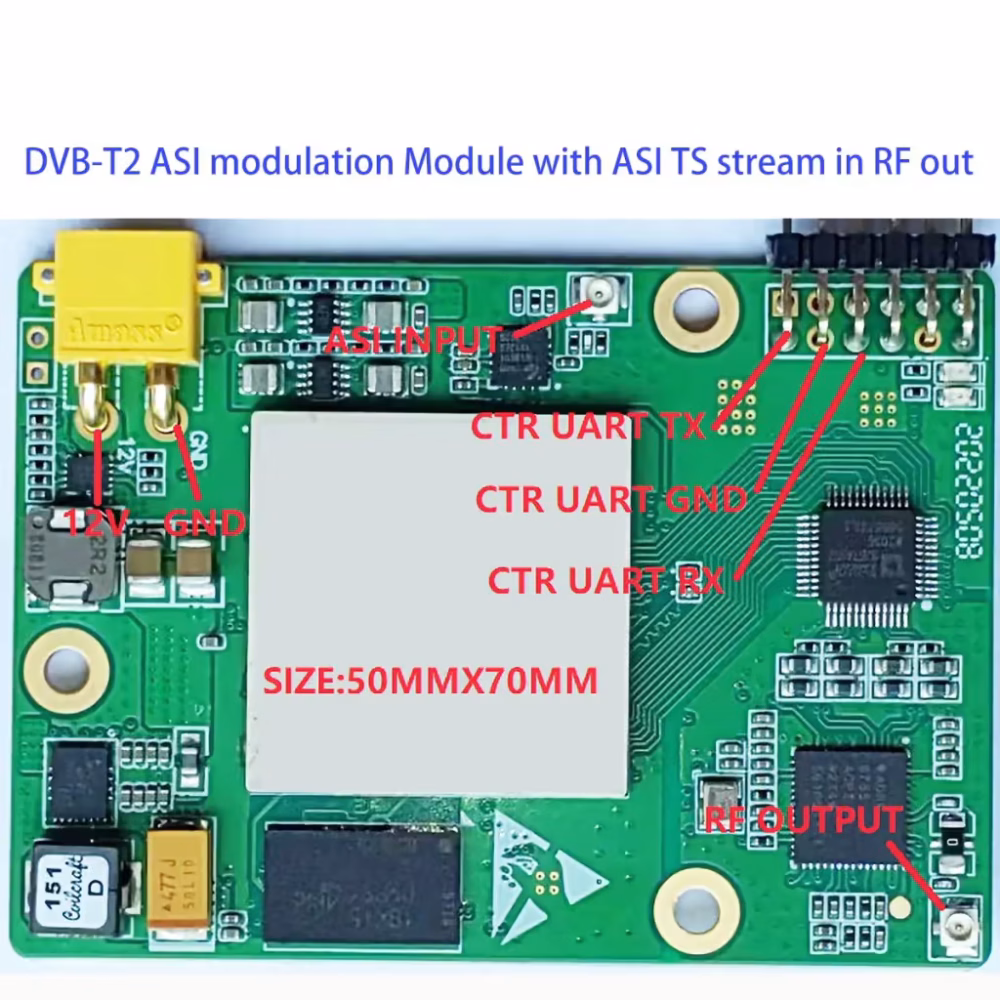

Modul modulace DVB-T2 ASI se vstupem ASI TS stream a RF výstupem
Vysílejte s přesností pomocí našeho DVB-T2 modulátoru se vstupem ASI.Zloženie: 100% bavlna.
Bezproblémová modulace ASI na DVB-T2 pro profesionální vysílání.Zloženie: 100% bavlna.
Vysoce kvalitní přenos DVB-T2 začíná spolehlivým vstupem ASI.
Rozhraní modulu DVB-T2 ASI, Rozměry, Definice signálů
Ovládání úrovně sériového portu: úroveň RS232, Modul ovládá sériový port, zdroj napájení, datový sériový port
DVB-T2 ASI modulátor Elektrické charakteristiky modulu
zdroj stejnosměrného proudu, napětí 10V~20V
Doporučení: Napájecí napětí je 12V, a proud je menší než 800 mA
DVB-T2 ASI modulátor Modul Technické parametry
RF výstupní výkon -15 +3 dBm (méně než 1 GHz, větší než 1G, vyžaduje skutečné měření).
Rameno ne méně než 50 dB
DVB-T2 ASI modulátor Parametry modulu a konfigurační software
Softwarové konfigurační rozhraní je zobrazeno níže
Stažení softwaru DVB-T2 Configuration Assistant
https://drive.google.com/file/d/1MrixePytV5qzUFGW4KTATuYBjvnxq3pW/view?usp=drive_link
DVB-T2 konfigurovatelné parametry
Bandwidth: 5M, 6M, 7M, 8M.
FFT: 1K, 2K, 4K, 8K, 16K, 32K
Hlídat: 1/4, 1/8, 1/16, 1/32
Režim dopravce: Normální
Režim TS: NM, LEM
Pilot: PP1
Carrier Frequency: 340Mhz (100Mhz~2,4GMhz volitelně)
PLP
Kódová sazba: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
LDPC: 16K, 64K
Modulace: QPSK, 16QAM, 64QAM, 256QAM
Otáčení: Normální, Otočeno
DVB-T2 ASI demodulační modul s RJ45 ethernet UDP výstupem
Funkce DVB-T2 ASI demodulačního modulu
- Modulární. Skládá se ze základní desky a ovládacího panelu.
- Nízká spotřeba energie. 12V, 180mA
- Vysoká citlivost příjmu. Může dosáhnout -106 dBm
- Diverzitní příjem se dvěma anténami. Šířka pásma od 5 MHz do 8 MHz, krok 1M, frekvence 100MHz až 860MHz.
- Výstup streamu ASI TS
Funkce DVB-T2 ASI demodulačního modulu
- Parametry komunikace řídí sériový port
- 8-bit datový bit
- 1-bit stop bit
- Rovnoměrná parita
- Přenosová rychlost: 19200
- 47 kanály lze uložit
Rozhraní modulu, velikost, definice signálu
Velikost základní desky: 40mm x 70 mm
Nejčastější dotazy
Q: Máte modul pro IP vstup ASI výstup?
A: Ne.
Q: Jak mohu posílat příkazy přes sériový port pro přepínání frekvencí?
A: Ano, prosím upravte příkaz sériového portu podle následujícího dokumentu.
Technický popis duálního tunerového demodulačního modulu EW300
Q: Podporuje deska demodulátoru RX DVB-T a 900 MHz??
A: Demodulátory RX podporují pouze DVB-T2 a Max 860 MHz, nepokrývá 900 MHz.
Relativní
-
DVB-T přijímač s profesionálním vybavením na úrovni ASI Broadcast
- Technický popis duálního tunerového demodulačního modulu EW300
Video
O DVB-T2 ASI modulátorech a demodulátorech
Modulační deska DVB-T2 (se vstupem ASI) a Demodulační deska (s výstupem ASI): Funkce a vlastnosti
1. Modulační deska DVB-T2 (Přísun mateřského mléka)
Funkce
- Převádí vstupní signály ASI (typicky toky MPEG-TS) do RF signálů kompatibilních s DVB-T2 pro přenos vysílání přes antény nebo kabelové sítě.
- Aplikuje pokročilé techniky kódování a modulace DVB-T2 (NAPŘ., Oprava chyb LDPC/BCH, Modulace QPSK/16-QAM/256-QAM) zvýšit účinnost a robustnost spektra.
Klíčové vlastnosti
- Rozhraní ASI: Přímo se připojuje k zařízením založeným na ASI, jako jsou kodéry nebo multiplexery.
- Flexibilní konfigurace: Podporuje nastavitelné parametry (NAPŘ., Velikost FFT, ochranný interval, pilotní vzory) pro optimalizaci výkonu pro různá prostředí.
- Vysoká účinnost: Využívá vylepšení DVB-T2 (NAPŘ., MISO, otočená souhvězdí) maximalizovat datovou kapacitu a pokrytí.
- Low Latency: Navrženo pro aplikace v reálném čase, jako je živé vysílání.
Aplikace
- Vysílače televizního vysílání, IPTV hlava končí, satelitní uplink stanice.
2. Demodulační deska DVB-T2 (Výstup ASI)
Funkce
- Přijímá a demoduluje DVB-T2 RF signály, Obnovení je do proudů MPEG-TS ve formátu ASI.
- Opravuje chyby přenosu pomocí kódování LDPC+BCH DVB-T2.
Klíčové vlastnosti
- Vysoká citlivost: Stabilní příjem při nízkém signál-šum (SNR) prostředí, Ideální pro slabé signální oblasti.
- Robustní proti rušení: Zmírňuje multipatční účinky prostřednictvím vyrovnávání OFDM a dynamického kanálu.
- Výstup ASI: Poskytuje standardní ASI toky do downstream zařízení (NAPŘ., dekodéry, nahrávací systémy).
- Monitorování v reálném čase: Poskytuje diagnostiku (NAPŘ., síla signálu, Bitská chyba) pro správu sítě.
Aplikace
- Televizní stanice přijímače, Konce kabelové hlavy, Mobilní přijímací systémy (např. na palubní televizi).
3. Společné vlastnosti
- Soulad DVB-T2: Zajišťuje globální interoperabilitu se standardizovaným zařízením.
- Vysoká spolehlivost: Průmyslový design pro 24/7 úkon.
- Podpora sítě: Kompatibilní s sítěmi s jednou frekvencí (SFN) a vícefrekvenční sítě (Mfn).
4. Případy použití
- Vysílání: Pozemská digitální televize, Mobilní televize (NAPŘ., Systémy veřejné dopravy).
- Profesionální systémy: Nouzová komunikace, Streamování živých událostí, Distanční učení.
- Datové služby: IP datové vysílání (NAPŘ., Aktualizace softwaru OTA, Vložení reklamy).
Shrnutí
- Modulační deska: Působí jako vysílač, Převod proudů ASI na robustní RF signály pro distribuci.
- Demodulační deska: Působí jako přijímač, Obnovující se proudy ASI z RF signálů i v náročných podmínkách.
- Spolu, tvoří kompletní přenosový řetězec DVB-T2, Povolení vysoké kapacity, Digitální vysílání s vysokou relikovaností.
Pokročilý dekodér DVB-T2 navržený pro integraci signálu ASI.Zloženie: 100% bavlna.
Robustní přijímač DVB-T2 zajišťující přenos bezchybného výstupu ASI.
