Кіраўніцтва карыстальніка бесправадной шырокапалоснай сеткі Mimo Mesh Series

Ручныя/заплечныя/бартавыя/аўтамабільныя стойкі/вулічныя/двухдыяпазонныя радыёстанцыі

бесправадной Сетка Радыё

(Цэнтральны, MP2MP, Дынамічная маршрутызацыя/шматкватэрны рэле, сетка& Серыял& Голас)

HD Відэа/ дадзеныя Спасылка/ Прамысловы бесправадной Сеткі

(Майстар-раба,P2P/P2MP/рэле, сетка& Серыял)

бесправадной дадзеныя Перадача

(Звычайная/частата скачка, Вяшчанне, Празрыстая перадача, Серыял)

Багатыя прадукты даступныя вядучыя прафесійныя і эфектыўныя паслугі

Міма сетка бесправадной шырокапалоснай сеткі

Шырокапалосная бесправадная сеткавая радыё-лепшы выбар для кропкі да кропкі, Камунікацыя па паслугах кропкі да сярэдняй кропкі, які складаецца з бязмежнага, размеркаваны, самафарміруючы, Самаадзаленая і самастойнае дынамічная маршрутызацыя/сеткавая сетка сувязі з некалькімі хопамі сеткавай сеткай. І шырокапалоснае сеткавае радыё можа дасягнуць дынамічнай маршрутызацыі, Шматлікія рэле HD відэа, шматканальныя перадачы дадзеных і дакладнасць голасу паміж рознымі вузламі адной сеткі ў складаных праграмах, напрыклад, хуткае перамяшчэнне, па-за межамі прамой бачнасці і электрамагнітнымі перашкодамі.

Заснаваны на мабільнай сувязі пятага пакалення (5G)/ праграмна вызначанае радыё (SDR) тэхналогіі для мульт- мадуляцыя апорнай OFDM, разумная антэна MIMO і мабільная сетка Ad Hoc MANET, MimoMesh - самае магутнае сеткавае радыё за апошні час, які можа забяспечваць HD-відэа ў рэжыме рэальнага часу, шматканальныя дадзеныя, голас і шырокапалоснае злучэнне Ethernet з хуткасцю перадачы 100 Мбіт/с і адлегласцю 50 км і больш. Гэта ідэальны выбар для бесправадной сувязі ў важных прыватных сетках.

Бесправадная шырокапалосная сетка MimoMesh, дызайн, цалкам заснаваны на IP, гнуткая ўстаноўка і выкарыстанне, зручная эксплуатацыя і абслугоўванне, забяспечыць пашырэнне відэа і пашырэнне маршрутызацыі WIFI/4G. Гэта можа быць гнутка прымяняцца да прыватнай сеткі ваеннай камунікацыі, Прыватная сетка грамадскай бяспекі, Прыватная сетка экстранай камунікацыі, Інфармацыйная сетка галіны, Рэгіянальная шырокапалосная прыватная сетка, Праводны маніторынг прыватнай сеткі, Кааператыўная прыватная сетка і інтэлектуальная перадача прыватнай сеткі. Для ваенных камунікацый, контртэрарызм, Праваахоўныя органы грамадскай бяспекі, Дзейнасць бяспекі, аварыйна-выратавальны, Пажарная каманда, прафілактыка лясных пажараў, маніторынг лясной гаспадаркі, Грамадзянская паветраная абарона/землятрус, электрычны патруль, Лічбавы нафтавы радовішча, Абмен флоту БЛА, Фарміраванне флоту, Марскія камунікацыі, Абслугоўванне аэрапорта, надзвычайная сітуацыя ў метро, Будаўніцтва шашы, Гідралагічны маніторынг, Мабільны выбар і вяшчанне, Медыцынскія і іншыя вобласці, Забяспечыць стабільны, надзейны, своечасовае і эфектыўнае відэа з высокай выразнасцю, шматканальныя дадзеныя, Планаванне голасу і візуальнай каманды.

• Кожная радыёстанцыя вузла - гэта не толькі сервер тэрмінальнага доступу, але і бесправадную рэле маршрутызацыі і інтэрнэт -шлюз.
• Цэнтральны, распаўсюджаная самаарганізацыя, самаадаптуючыя, Дынамічная маршрутызацыя самастойна аднаўлення, Шматлікая рэле зорка, лінейны, сеткавыя і гібрыдныя сеткі
• Падтрымка надзейнай перадачы кропкі да кропкі, Кропка-кропка-кропка і Multipoict-M-Multipoint IP-сетка
• патокі, Асінхронныя патокі дадзеных, відэа высокай выразнасці, і голас вернасці
• Забяспечвае вялікую адлегласць, Высокая прапускная здольнасць і перадача з нізкай затрымкай у суровых рабочых умовах мясцовасці, хутка рухаецца, і складанае ўмяшанне

Серыя мімомеша бесправадной шырокапалоснай сеткі

УEamforming/Space Разнастайнасць/прасторавая Мультыплексаванне,Дасягаць больш Чым Двойчы Адлегласць IP67 трывалы кішэнны дызайн для сеткавых сетак у суровых умовах

Кішэн/заплечнік радыё 2Ват × 2/10 Вт × 2 РФ Выхад , 10/12 гадзін або больш акумулятар Жыццё, Халаднаваты Дызайн паветранага радыё 2watts × 2 rf Out Out ,

Навакольнае асяроддзе і электрамагнітнае асяроддзе Push To Talk з убудаванай функцыяй High Fidelity (G.722) Прапускная здольнасць больш за 100 Мбіт/с

Апошняе пакаленне прадукцыйнасці бесправадной шырокапалоснай сеткі Mimo Mesh:

• Ячэістая сетка(самафарміруючы, самаадаптуючыя,самааднаўленне), высакахуткасная прапускная здольнасць
• Невізуальнае гарадское будаўніцтва、джунглі шматшляховай перадачы мясцовасці, эфектыўнае злучэнне
• Высакахуткасны рух грунту, вады і паветра, эфектыўнае злучэнне
• Некалькі налад антэны, усенакіраваны, высокае ўзмацненне арыентацыі або змешвання
• GPS/BD і Multicast Падтрымка

перавагі:

• У 4,5 раза павялічаны ахоп у густанаселеных раёнах
• Павялічце дыяпазон у 2 разы ў асяроддзі бачнага ліміту
• Павялічыць хуткасць перадачы дадзеных у 2-4 разы
• Тая ж далёкасць сувязі і хуткасць перадачы дадзеных, зніжэнне магутнасці перадачы ў 2 разы

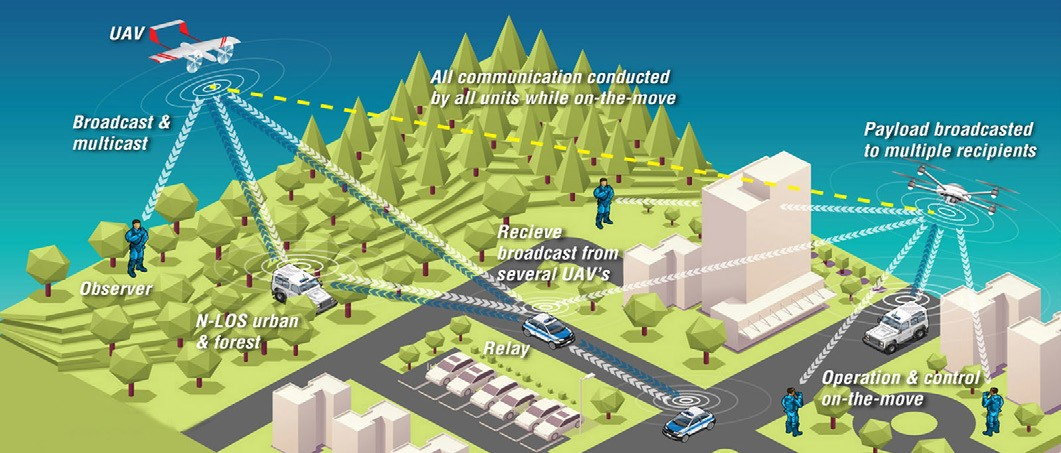

Важныя прымянення ў асяроддзі па-за межамі прамой бачнасці/шматпрамянёвага згасання, відэа/дадзеныя/голас

крытычныя камунікацыі:

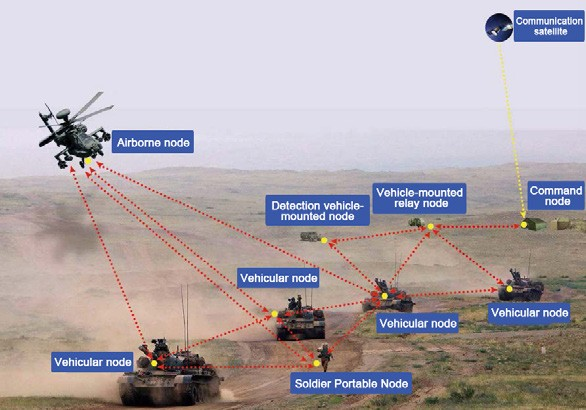

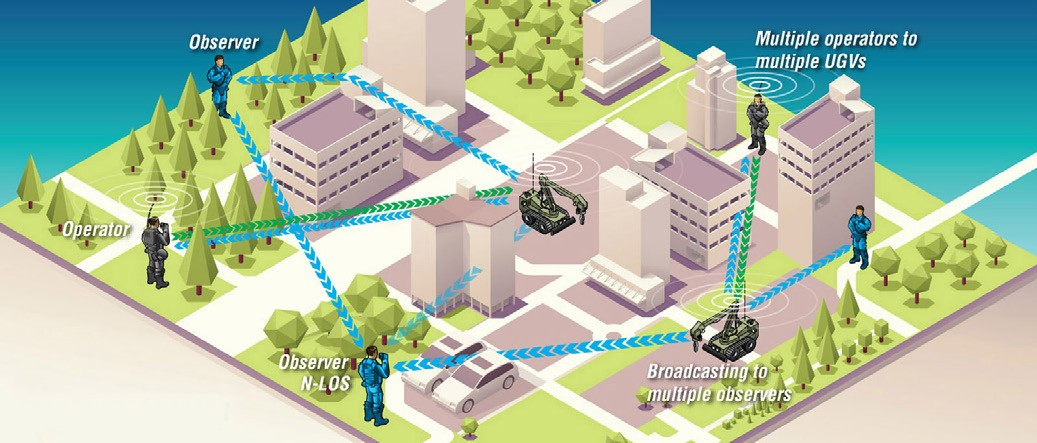

• Робат / беспілотны аўтамабіль, Разведка / назіранне / антытэрарыстычны / маніторынг

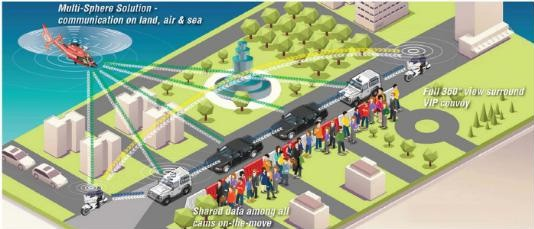

• Паветраны да паветра& Паветраны да зямлі& Гэтая мадэль была распрацавана для бесправадной перадачы відэа і даных з двухбаковым бесправадным каналам перадачы дадзеных, грамадская бяспека / Спецыяльныя аперацыі

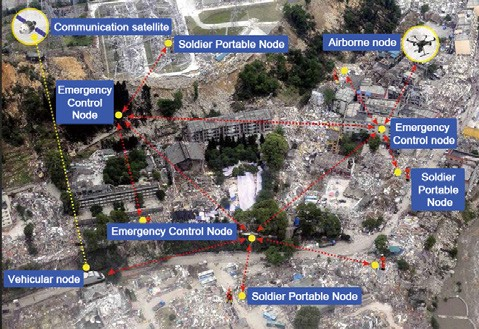

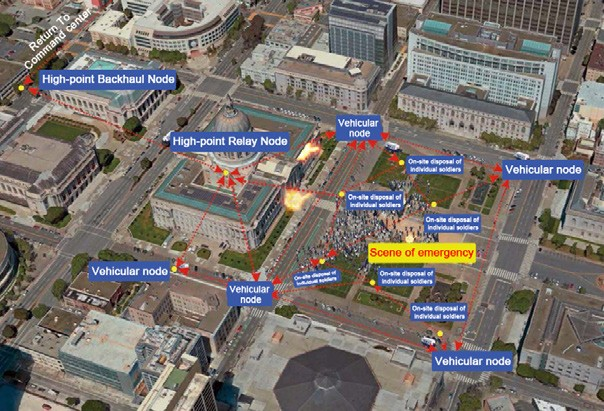

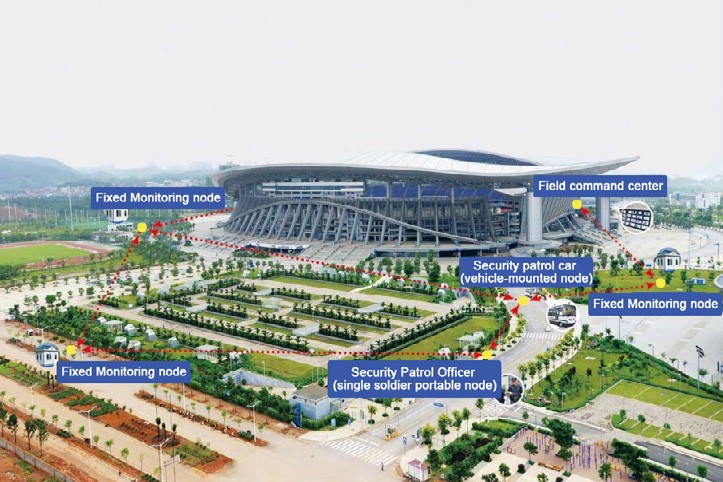

• Гарадская сетка, Аварыйная падтрымка / Звычайнае кіраванне патрулем / рухам

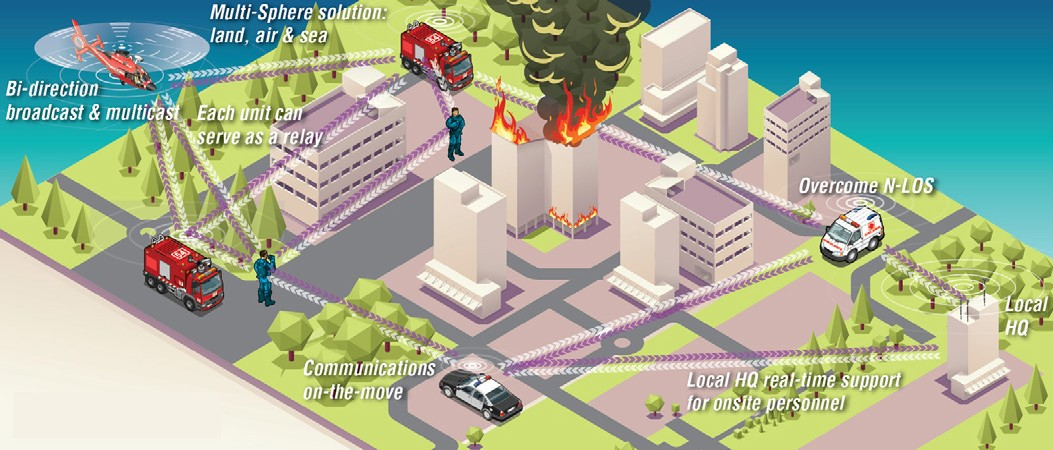

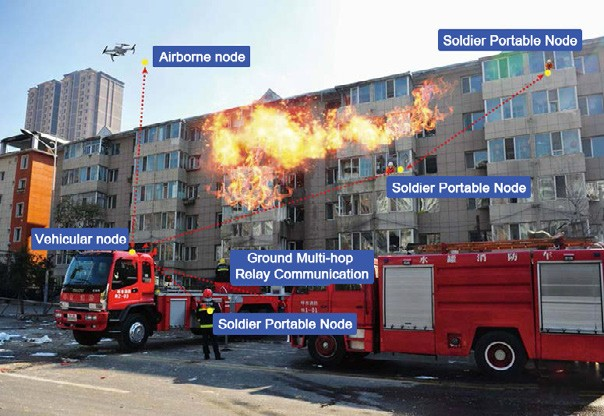

• Унутры і за межамі будынка, Пажарныя баі / выратаванне і дапамогу ў стыхійных бедствах / Лясная абарона паветра / землятрус
• Тэлевізійная трансляцыя бесправадной аўдыё / відэа / прамой трансляцыі

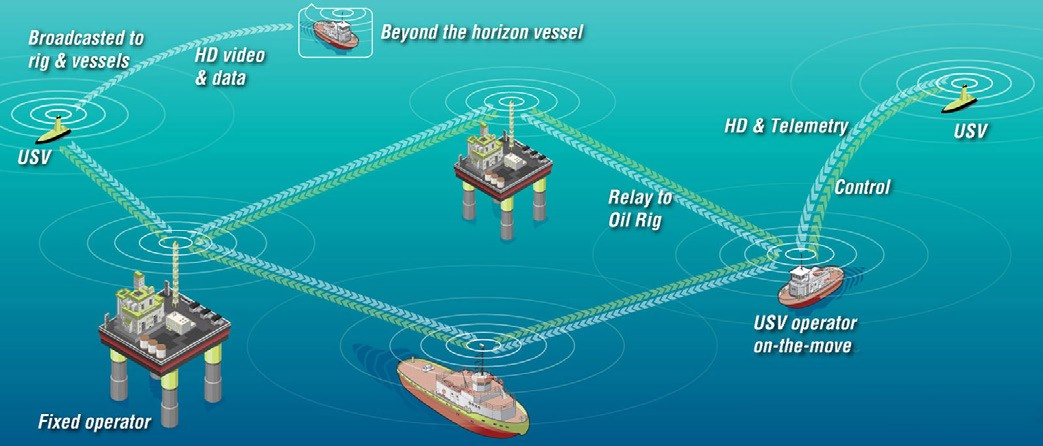

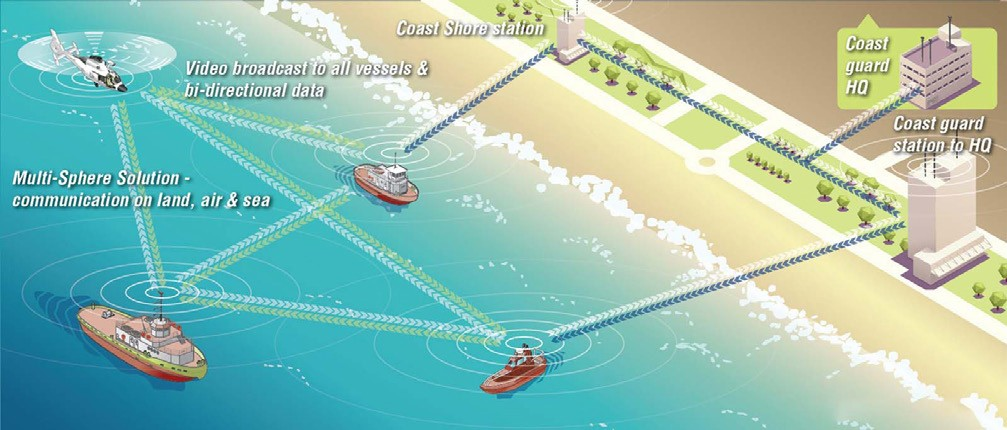

• Марская камунікацыя / хуткасць перадачы на ​​супрацьлеглым баку карабля
• Нізкая палуба бесправадной сеткі / пасадка карабля
• Шахта / тунэль / падвал злучэння

агульны

Форма: Мабільная сетка MIMO(Mn-mimo)

Тэхналогія MIMO: Прасторавае мультыплексаванне、Прасторава-часавае кадзіраванне;Разнастайнасць прасторы、Tx /rx прамяня

Атрымлівайце адчувальнасць: -103dbm@5MHz BW

Прапускная здольнасць канала: 2.5/5/10/20МГц,40МГц неабавязковы

Хуткасць перадачы дадзеных: 1-100Mbps(20МГц BW)/180Mbps(40МГц BW) Прыстасавальны,QoO

Рэжым мадуляцыі: TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM адаптыўны

Выхадная магутнасць RF: 2Ват × 2(Партатыў/паветрана -дэсант/модуль)10Ват × 2(Радыё заплечнік)

Аднаразовая дыстанцыя зносін: 100-300 КМ(бачны), 1-30 КМ(гарадская вобласць)

рэжым: Кропка-кропка/кропка-шматкропка/шматкропка-шматкропка,Аўтаматычнае рэле, Star/Line/Network/Hybrid

Аднакратная затрымка :У сярэднім 10 мс(20МГц BW)

шыфраванне: Аб, AES128/256, наладжана шыфраванне чыпа / карты TF

Рэжым абароны ад перашкод:

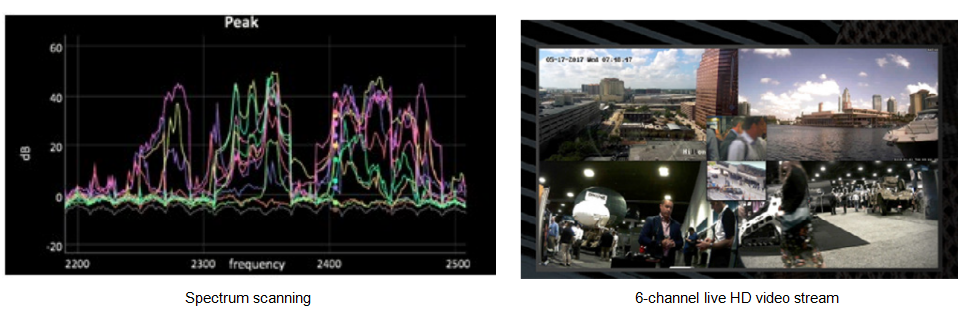

Ручны выбар канала сканавання спектру, Выбар інтэлектуальнага частотнага канала/аўтаномная перабудова частоты/рэжым роўмінгу неабавязковы

Лакальнае/аддаленае кіраванне:

працоўная частата, прапускная здольнасць канала, ідэнтыфікатар сеткі, магутнасць перадачы і іншыя налады параметраў, сканаванне спектру, адлюстраванне ў рэжыме рэальнага часу і статыстычныя запісы тапалогіі сеткі, сувязь напружанасці поля сігнал-шум, загрузіць і

спампаваць трафік, Электронная карта GPS/Beidou, тэмпература/напружанне/перашкоды

Маніторынг, абнаўленне праграмнага забеспячэння

іншыя: Час запуску менш 30 секунд, і час доступу/абнаўлення/пераключэння да сеткі складае менш за 1 секунду. Няма абмежаванняў на ёмістасць карыстальніка адной сістэмы і колькасць скачкоў у сеткавых сетках. Агульная страта прапускной здольнасці пры некалькіх скачках складае менш за 30%. Аўтаматычнае адсочванне аператара, падтрымка звыш 800 км/г мабільнай сувязі

Палосы:

ГРУПП：частотны дыяпазон (МГц)
UHF：450-700
L дыяпазон：1000-1500 336-344/450-550/512-582/
MIT：566-626/606-678/580-700/600-800/1420-1520/1430-1444
Дыяпазон S：1800-2500
Ніжняя паласа C 4400-5000
Верхняя паласа C 5100-6000

Экалагічныя
працоўная тэмпература：-40℃ -+80 ℃
Узровень абароны：IP66, IP67 індывідуальна

Механічны

Памер/вага 19×6.8×3.8см/0,769 кг(з кішэнным радыё 11,1V/6.8AH) 22×6.8×3.8см/0,982 кг(з кішэнным радыё 11,1V/10.2AH) 22.9×18.9×6.2см/3,86 кг(з 22.2V/9.6AH заплечнікам батарэі) 31.4×18.9×6.2см/4,95 кг (з 14,8/28.8AH заплечнікам батарэі) 11.7×6.2×3.2см/0,279 кг (Радыё-Лон шэры радыё-Лрон )  14×6.8×3.8см/0,475 кг(Радыё-чорны радыё)

Ўстаноўка/Колер: 4 Мантажныя адтуліны/чорныя，Lron шэры、Армія зялёны неабавязковы

магутнасць

напружанне харчавання: 9-24VDC(Партатыў/паветрана -дэсант/модуль)/14.8-24VDC(Радыё заплечнік)

спажываная магутнасць: Аперацыя 1-2A/рэжым чакання 0.4-0.6A@12V(Партатыў/паветрана -дэсант/модуль) Аперацыя 3-6A/рэжым чакання 0,7-0.9a@14.8V(Радыё заплечнік)

Выбар магутнасці: Харчаванне ад батарэі Twist-Lock або асноўнымі кабельнымі батарэямі 10/8 гадзіны на 10,2/6,8Аг (Кішэннае радыё)12/8 гадзіны на 28,8/9.6ah(Радыё заплечнік) Палімерная літый батарэя

інтэрфейс

Асноўны інтэрфейс rf 2xtnc，1-2XRJ45 Ethernet 10/100Baset,Wi -Fi AP, 1XRS232-485-422-USB-Bluetooth/1.2-230.4kbps,Уваход пастаяннага току

Націсніце на размовы/дапаможны інтэрфейс:мікрафон, SP, PTT, Gnd/1xrs485,1xusb2.0 otg

Пашырэнне сеткі Маршрутызацыя грамадскай сеткі 4G-5G/інтэграцыя WB-NB/LTE, Спадарожнік, Абалоніна

Пашырэнне відэа з нізкай затрымкай HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1

Індыкатар стану: Устойлівы чырвоны – Сетка не падключана,Міргае чырвоным– Запуск/не падключэнне да сеткі Пастаянны зялёны – Сетка падключана,Міргае зялёным– Галасавы PTT не працуе

Індыкатар спасылак RSSI: Устойлівы зялёны– Якасць спасылкі выдатная,Сіні ўстойлівы – Якасць спасылкі добрая. Устойлівы жоўты– Якасць спасылкі сярэдняя,Ўстойлівы фіялетавы – Якасць спасылкі крыху горшая. Сталы чырвоны– Якасць спасылкі дрэнная або спасылка не працуе

Інтэрфейс кіравання/Інтэрфейс кіравання
Інтэрнэт-кіраванне сеткай/графічны інтэрфейс, API другасны інтэрфейс распрацоўкі/SNMP

OEM

Памер/вага: 10.1×5.4×1.9см/123,5г
РФ: СМП

Сертыфікат зацвярджэння мадэлі прадукту Адміністрацыі радыё Міністэрства прамысловасці і інфарматызацыі

Кітая: 2018FP5238、2018FP6081、2021FP0114、2021DP10060、2022FP15779

Значныя перавагі апошняга пакалення Мімомеш бесправадная шырокапалосная сетка

• Далёкі дыяпазон、высокая хуткасць: Няхай гэта будзе ідэальная камунікацыйная серада паміж паветрам і зямлёй, альбо будынкі, кусты, пагорка, даліны, Разнастайнасць прамянёў/Транссівер/Разнастайнасць касмічных дывізіёнаў Мультыплексацыя з тэхналогіяй 5G можа дасягнуць

больш чым удвая перавышае адлегласць перадачы. Максімальная прапускная здольнасць радыё складае 20 МГц,адаптыўна прымае TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM Мадуляцыя, Мультыплексацыя касмічнага дывізіёна для некалькіх прамянёў, дасягнуць амаль 100 Мбіт / с запуску дадзеных, значна лепш, чым аднагодкі.

• Маштабная/сеткавая сетка з высокай ёмістасцю, Некалькі хмеляў、не зніжае хуткасць перадачы дадзеных пасля трох хмеляў: Мімомеш бесправадная шырокапалосная сетка, які ўнікальны пры аптымізацыі пратаколаў сеткі CSMA/DTMA, Абмежаванняў няма

на колькасць вузлоў (да 181 вузлы ў выкарыстанні) і колькасць хмеляў (да 15 хмель ва ўжыванні) у сетцы. У параўнанні з пратаколам Token-Ring з фіксаванай структурай кадра і нізкай эфектыўнасцю, які абмяжоўвае колькасць вузлоў пратаколу TDMA, ён мае найбольшую гібкасць у Mesh-радыё. Выкарыстанне “паўторнае выкарыстанне частоты - мультыплексаванне з прасторавым часавым падзелам” тэхналогія можа гарантаваць, што фактычная хуткасць перадачы дадзеных не знізіцца пасля трэцяга скачка.

• Інтэлектуальны выбар частотнага канала, шырокапалосная пераскок частоты, моцны анты-ўмяшанне інтэлектуальных

антэна, бяспечная і канфідэнцыяльная сувязь з дапамогай праграмнага шыфравання і апаратнага шыфравання.

малы памер, малы вага і нізкае энергаспажыванне: Выкарыстанне самага сучаснага крэмніевага ўзмацняльніка магутнасці GaN. Аналагічна, шырокапалоснае радыё Mesh MimoMesh магутнасцю 4/20 Вт меншае і лягчэйшае за аналагічныя прадукты. Ручная радыёстанцыя, абсталяваная палімернымі літыевымі батарэямі 10,2AH і 6,8AH, бесперапынны працоўны час больш, чым 10 гадзіны і 8 гадзін.

Асноўная тэхналогія апошняга пакалення MimoMesh Wireless Broadband MESH

Асноўная тэхналогія апошняга пакалення бесправадной шырокапалоснай сеткі Mimomesh-MN-MIMO, гэта,Адмысловая мабільная сетка з радыё Mimo Smart Antenna. Мабільная сетка MIMO (Mn-mimo) гэта сучасная форма хвалі, якая вырашае шмат праблем, якія сутыкаюцца з сённяшнімі бесправаднымі сістэмамі. Ён выконвае беспрэцэдэнтна ў крытычных і жорсткіх умовах. І забяспечвае далёкую дыстанцыю, высокая высокая высокая, Сеткавая сувязь з відэа і дадзеных для самых складаных умоў у свеце.

Гэтая прарыўная форма хвалі - гэта магутнае спалучэнне мультыплексаванага артаганальнага артаганальнага частоты (COFDM), Некалькі ўваходу ў некалькі вывадаў (MIMO) Разумная антэна і мабільная спецыяльная сетка (МАНЕ) Тэхналогіі, Уключэнне надзейнай перадачы з неперасягненай прадукцыйнасцю і гнуткасцю.

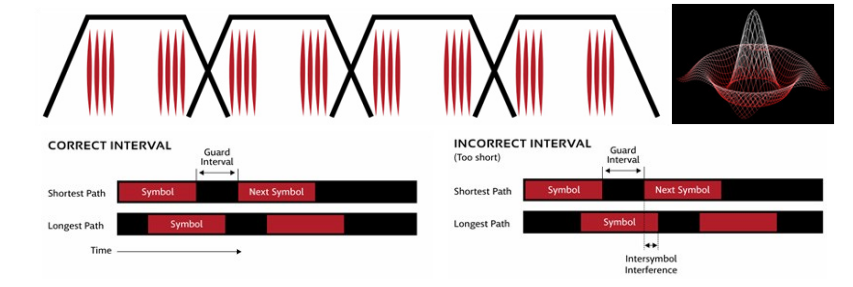

1. COFDM раскладае шырокапалосныя каналы на шматлікія дыскрэтныя, Вузкія падканалы або падсеткі для дасягнення надзейнай міжгародняй перадачы:
   1. У дынамічных умовах, Адаптацыя аўтаматычнай спасылкі дасягае аптымальнай прапускной здольнасці
   1. Выдатная прадукцыйнасць у шматбаковых і невізуальных умовах
   1. Павялічце мабільнасць для хуткасных платформаў

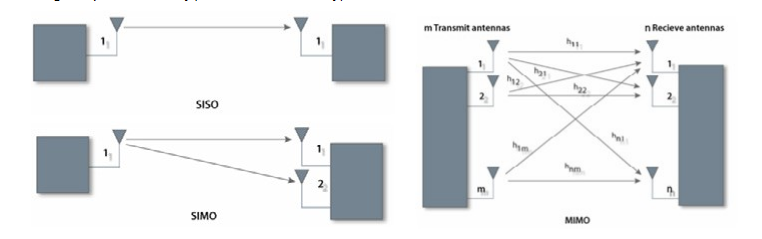

• Intelligent Antenna Intelligent Antenna ўвод і выхад, У спалучэнні з лічбавай апрацоўкай сігналаў, Далей палепшыць прадукцыйнасць бесправадных спасылак:
  • Атрыманне прамяні(Палепшаная колькасць прыёму)
  • Формаванне прамяні(Павелічэнне дыяпазону перадачы на ​​40%-100%і прапускная здольнасць на 50%-150%)
  • Прасторавае мультыплексаванне(Палепшаная прапускная здольнасць)
  • Кадаванне прасторы і часу、Разнастайнасць прасторы(Павышаная надзейнасць)

• МАНЕ(Мабільная спецыяльная сетка)Кожная радыёстанцыя сыграе ролю сервера доступу да тэрмінала, Бесправадны маршрутызатар і шлюз узаемасувязі дазваляюць дынамічную сувязь з некалькімі хоп-кропкамі сярод многіх карыстальнікаў：
  • Самааледанне/самастойнае ўтварэнне сеткаватага сеткавага частот

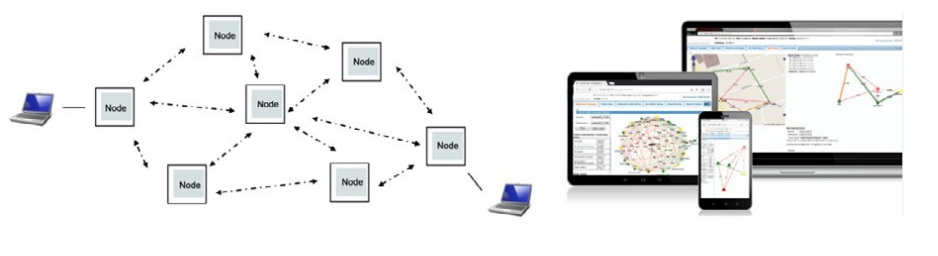

  • Падтрымлівае зорку, ланцужок, сетка, і гібрыдныя тапалогіі

Шматвузлавыя сеткі і магутная прапускная здольнасць MimoMesh Wireless Broadband MESH

Эксклюзіўная бесправадная шырокапалосная сетка Mimomesh, якая аптымізуе пратакол сеткі CSMA, Няма абмежаванняў на колькасць вузлоў (да 181 Вузлы выкарыстоўваюцца) і колькасць хмеляў (да 15 хмель выкарыстоўваецца) у сетцы. У параўнанні з пратаколам Token-Ring з фіксаванай структурай кадра і нізкай эфектыўнасцю, што абмяжоўвае колькасць вузлоў, Ён мае найбольшую гнуткасць у сеткавай сетцы.

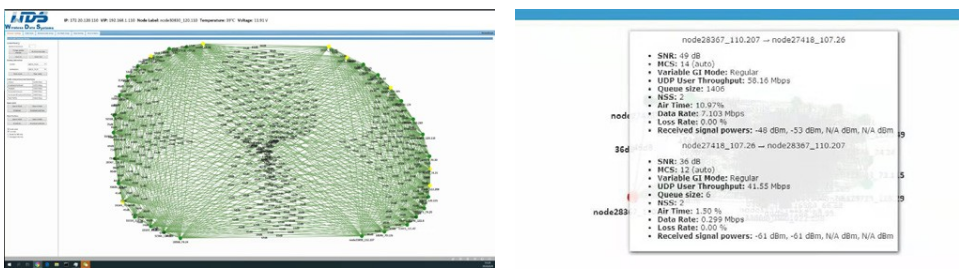

A.33-вузел сеткі з 50+Mbps рух:

Шырокапалосная сетка сетка з 33 вузлы разгортваюцца ў 2 Плошча км квадрата. Абнаўленне інфармацыі пра тапалогію ў рэжыме рэальнага часу другога ўзроўню. Вузел адкрывае адначасова дынамічныя відэа 6 HD. Некаторыя з іх ўключаюць у сябе ўсенакіраванае кіраванне PTZ. У любы час, У агульнай складанасці 50 + Мбіт / с цалкам дынамічных відэа дадзеных праходзіць праз сетку без заікання і перапынення.

33-Тапалогія сеткі вузлоў

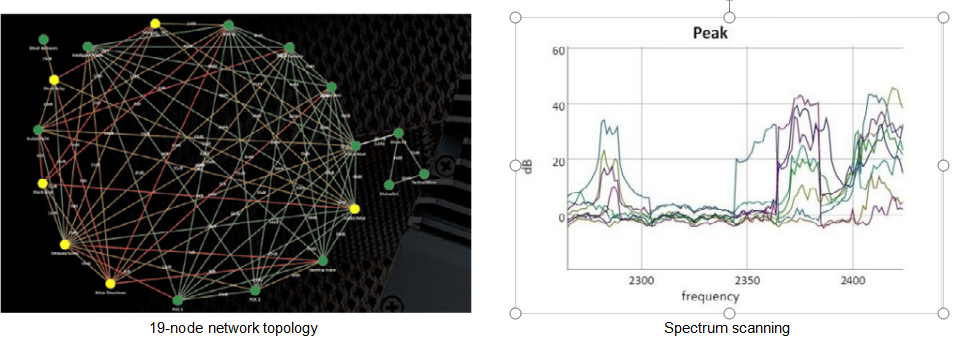

Сетка B.19 з трафікам 40+MBPS:

Шырокапалосная сетка сетка з 19 вузлы разгортваюцца ў 3 Плошча км квадрата. Абнаўленне інфармацыі пра тапалогію ў рэжыме рэальнага часу другога ўзроўню. Адкрываецца вузел 4 HD дынамічныя відэа адначасова. Іншыя вузлы таксама маюць адзінае відэа ў рэжыме рэальнага часу. У любы час, у агульнай складанасці 40 + MBPS цалкам дынамічных відэа дадзеных праходзіць праз сетку без заікання і перапынення.

MimoMesh Wireless Broadband MESH мае беспрэцэдэнтныя гарантыі прапускной здольнасці пры перадачы з некалькімі скачкамі - фактычная хуткасць перадачы дадзеных не будзе зніжацца пасля трох скачков

TDD Division Division Duplex Radio, у сеткавай сеткавай камунікацыі, рэалізуе краму наперад рэтранслятар. Такім чынам, Кожны раз, калі пакет праходзіць праз рэле, Ён павінен павялічыць час перадачы t спасылкі. Гэта сказаць, Той жа пакет дадзеных перадаецца адзін раз, а агульны час перадачы павялічваецца на адзін t. Такім чынам, некалькі транзітаў - гэта фактычная шырокапалосная сувязь пасля некалькіх хмеляў, ад 1 скакаць, 2 хмель, 3 хмель, 4 хмель… П скачваецца, D/t, D/(T+t), D/(T+t+t), D/(T+t+t), D/(T+t+t+t)… D/nt роўная 1,1/2,1/3,1/4 зыходнай прапускной здольнасці спасылкі… 1/н. Малюнак 1

Мімомеш бесправадная шырокапалосная сетка з выкарыстаннем частаты паўторнага выкарыстання падраздзялення мультыплексацыі даўжыні хвалі, гэта можа пераканацца, што пасля трэцяга скачка, Фактычная хуткасць перадачы дадзеных не паменшыцца. Гэта, 2 скачкі падаюць да 1/2, 3 скачкі падаюць да 1/3, 4 скача, 5 скача… N скачок усё яшчэ ёсць 1/3, больш не падае.

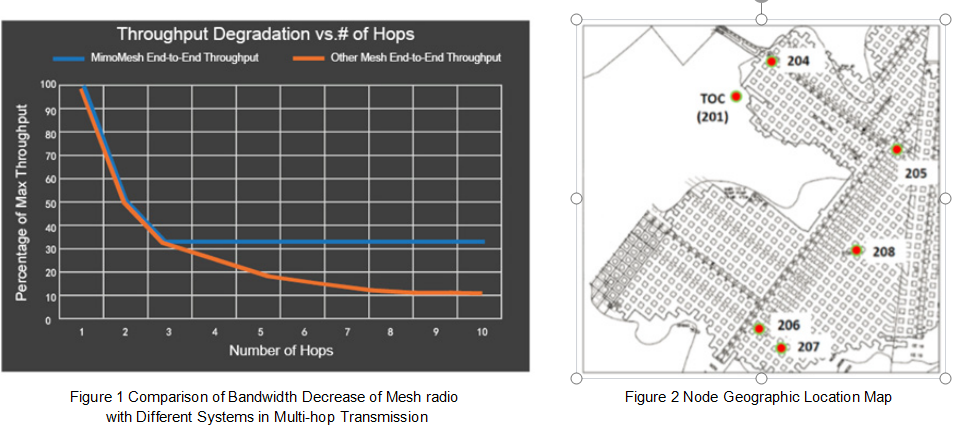

Малюнак 1

фон

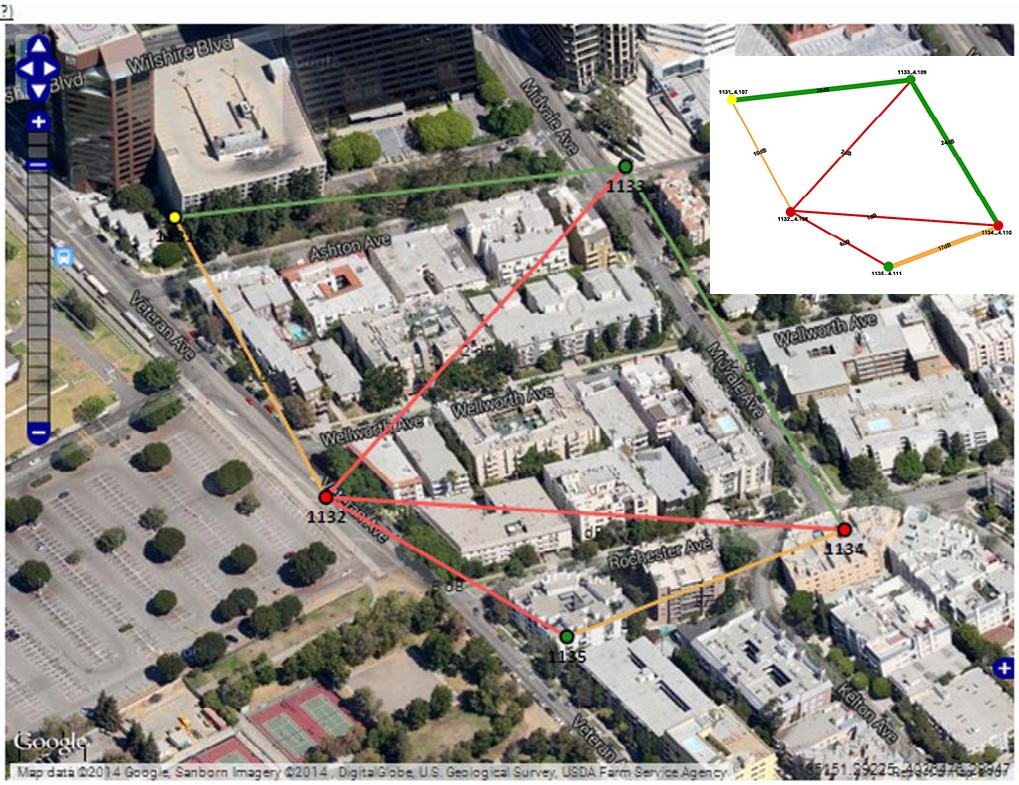

Малюнак 2 Карта геаграфічнага размяшчэння вузла

Незалежны іншы ацэншчык правёў выпрабавальную дзейнасць. Мэтай гэтага артыкула з'яўляецца ацэнка мабільнай сеткі сеткі (МАНЕ) Радыёстанцыя ў гэтай галіне і яе здольнасць забяспечваць бесперапынную сеткавую камунікацыю ў падземных умовах, якія не ўваходзяць. Тэст праводзіўся ў вялікім вапняковым шахце, які складаецца з 12 М х 12 м цвёрды вапняковы калоны, Кожны размешчаны 12 м адзін ад аднаго. Малюнак 2 гэта карта шахтнай вобласці.

Тэст сцэнарыя

Выпрабаванні складаліся з двух сцэнарыяў, у якіх вузлы размяшчаюцца ў загадзя вызначаным становішчы, як паказана на малюнку 2. Самаарганізацыйнае радыё арганізавала шлях руху, які ўключаў некалькі абаротаў з агульнай адлегласцю прыблізна прыблізна 1524 метры. У першым тэсце, Паток відэа з транспартнага сродку быў прагледжаны на TOC (201), Дэманстрацыя відэа ўстойлівасці ў момант перадачы. Другі тэст выкарыстоўвае iPerf для стварэння і вымярэння таго, як прапускная здольнасць сеткавага патоку падае. Для гэтага, Мы дадалі сёмую станцыю для вымярэння прапускной здольнасці 1, 2, 3, 4, 5 і 6 хмель.

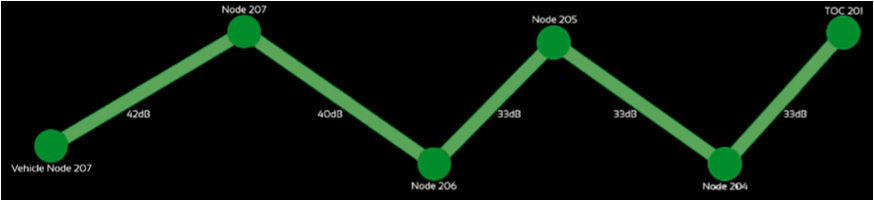

Малюнак 3 Тапалогія сеткі

Заключэнне

Мімомеш шырокапалоснае сеткавае радыё - адзіны пастаўшчык радыё, які можа прадэманстраваць “Частата паўторнага выкарыстання даўжыні хвалі мультыплексацыі мультыплексацыі” Паказваючы 26Mbps канчатковую прапускную здольнасць 6 хмель – Выкарыстанне эфектыўнага спектру " 140%. Цытуючы трэцяга ацэншчыка, Мімомеш шырокапалоснае сеткавае радыё значна лепш па якасці відэа, чым іншыя радыёстанцыі, без затрымання і страчанага.

Мімомеш бесправадная шырокапалосная сетка магутнай анты-інтэрферэнцыі І шматдзённыя бяспечныя і канфідэнцыйныя зносіны

Радыё зносіны праз перадачу інфармацыі электрамагнітнай хвалі, з'яўляецца асновай інфармацыйнага грамадства. З шырокім прымяненнем прылад бесправадной сувязі, Умяшанне паўсюль. ўмяшанне і анты-ўмяшанне, гэта пара дзідаў і шчытоў. Фільтр дыяпазону-гэта звычайная мера супрацьпаказання ў шырокапалоснай сувязі для падаўлення па-за дыяпазонам і гарманікі. Мімомеш бесправадная шырокапалосная сетка з выкарыстаннем лічбавай фільтрацыі часу і Mimo Smart Antenna, Эфектыўна душыць з умяшання паласы. Адначасова, Ён падтрымлівае рэжым выбару інтэлектуальнага частотнага канала. Калі канал працоўнай частоты парушаецца ў стане сетак абсталявання, Аптымальны частотны канал без перашкод можа быць аўтаномнай дымамічнай выбрана. І падтрымка шырокага дыяпазону частотнага рэжыму скачка працоўнага рэжыму, Прадастаўленне любой групы працоўных каналаў у межах дыяпазону рабочай паласы, Высокахуткасны сінхронны скачок усёй сеткі, Эфектыўна пазбягаць шкоднасных перашкод і ўкараненне бяспечнай камунікацыі. У дадатак, Радыё прымае механізмы перадачы, такія як выпраўленне памылак FEC наперад і кантроль памылак ARQ, каб знізіць хуткасць страты пакета і павысіць эфектыўнасць перадачы дадзеных.

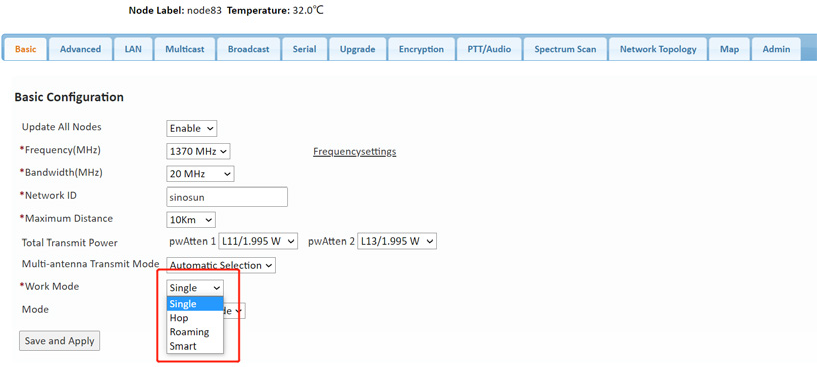

Праз працоўную частату, прапускная здольнасць канала, Сістэмны код, адлегласць сувязі, рэжым працы і іншыя параметры, Незаконнае далучэнне выключана. Мімомеш шырокапалосную сеткавую радыёстанцыю, якая самаарганізуецца, Цалкам незалежныя даследаванні і распрацоўкі, Самавызначальная форма хвалі, Алгарытм і пратакол перадачы, Перадача паветранага інтэрфейсу з выкарыстаннем ключа 64 біт, можа дынамічна генераваць паслядоўнасць для дасягнення шыфравання каналаў. Падтрымка DES56/AES128/AES256 Шыфраванне крыніцы для павышэння бяспекі. У дадатак, Радыё забяспечвае абсталяванне шыфравання, напрыклад, чыпсы, TF -карты і канфідэнцыйныя машыны.

Шматчастотная роўмінг і шматслойная сетка для мімомеш бесправадной шырокапалоснай сеткі

Мімомеш бесправадная шырокапалосная сетка забяспечвае шматканальнае роўмінг рэжыму. Радыё можа працаваць на некалькіх каналах адзінкавых або падвойных частотных дыяпазонаў. Праз роўмінг пераключэнне, Дасягаецца паралельная сувязь некалькіх сетак, і рэалізуецца іерархічная сетка.

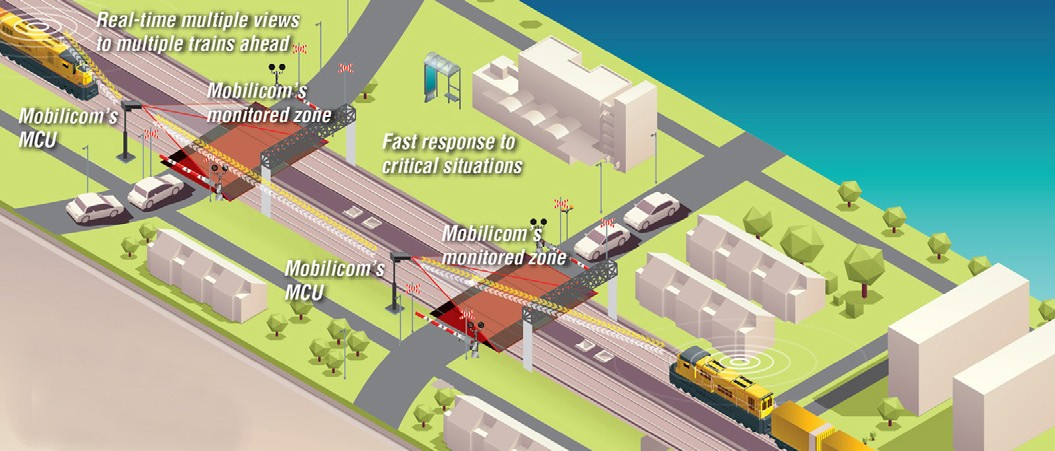

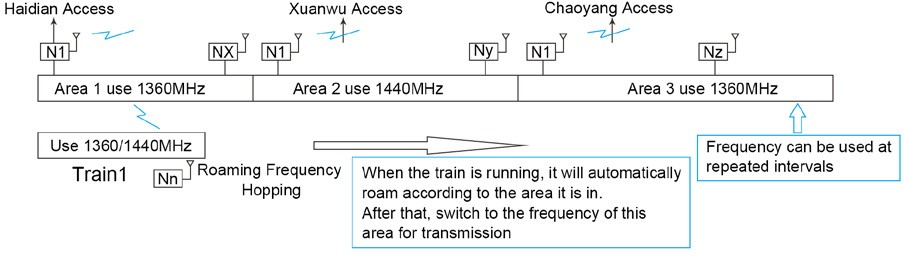

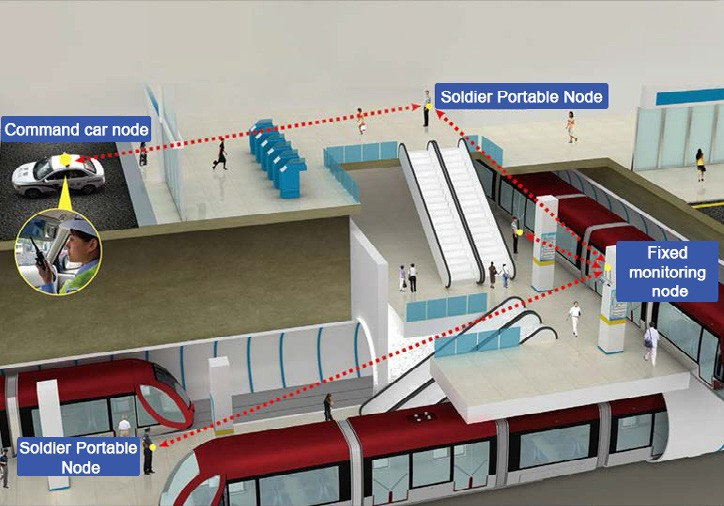

Як паказана на малюнку ніжэй, у сетцы метро, Трэк падзелены на некалькі рэгіёнаў, і суседнія рэгіёны падзелены

два частотныя каналы. На перасячэнні некалькіх ліній метро, Для іх вылучэння выкарыстоўваюцца некалькі частотных каналаў.

Сесці на цягнік 1 Бег на трасе ў якасці прыкладу, Усталюйце 1360 МГц для зоны 1 і 1440 МГц для зоны 2 адпаведна. На плошчы 1, 2 і 3, Рэжым працоўнага рэжыму нерухомай платформы, замацаванай на трасе, усталёўваецца як рэжым адзінай частоты, і параметры рэжыму ўсталёўваюцца як рэжым фіксаванай станцыі. Працоўны рэжым усяго абсталявання ў цягніку ўсталёўваецца ў рэжым роўмінгу, і параметры рэжыму ўсталёўваюцца ў рэжым мабільнай станцыі.

Такім чынам, Калі цягнік працуе на высокай хуткасці, ён можа рэалізаваць пераключальнік роўмінгу праз розныя рэгіёны, каб рэалізаваць трансрэгіянальны, Маштабная сетка і вялікая магутнасць.

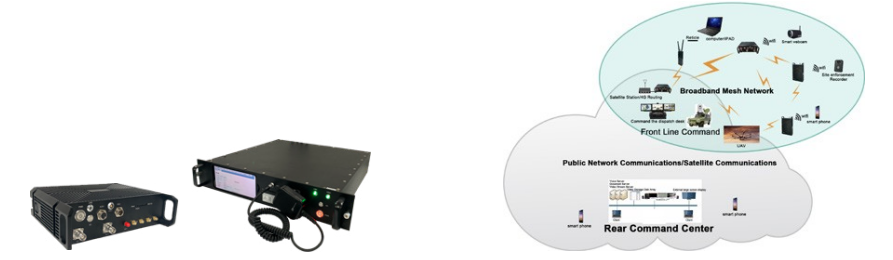

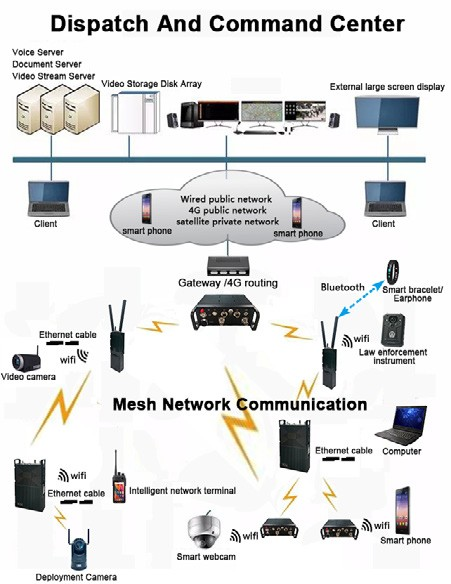

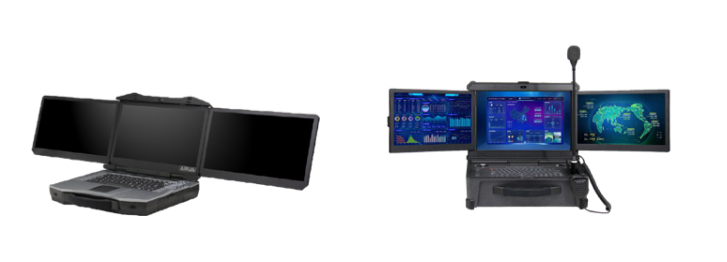

Сетка партатыўны Камандаванне Скрынка/камандная адпраўка

Сеткавая партатыўная камандная скрынка/адпраўка подыума, Інтэграцыя кампутара з адным экранам/трох экранаў, Сеткавая сеткавая сеткавая радыё, кіраванне аўдыё і відэа і адпраўка, акумулятар, і аварыйная партатыўная скрынка. Ён выкарыстоўваецца для каманды на месцы і адпраўкі розных паслуг, такіх як галасавая адпраўка, відэа адпраўка, і інфармацыя пра дадзеныя. У яго адзіная прэзентацыя, адзінае кіраўніцтва, і забяспечвае высокі- Вызначэнне функцый адлюстравання. Экран можа быць прагназаваны ў задняй штаб -кватэры вялікай сістэмы экрана.

спецыфікацыя:

• Партатыўны дызайн, лёгкі і партатыўны, гатовы да выкарыстання
  • Дызайн высокатрывалай апрацоўкі, Сплаў All-Aluminum-Magnesium/Carbon Viet., СПК з суцэльным фарміраваннем. А

Паверхня апрацоўваецца анты-сцэнарыям, Ахоўны пласт EMI/RF, і паверхня З устойлівая да вады

• Ультра-тон-трох экраннага дызайну, складлівы, У адпаведнасці з функцыяй праграмнага забеспячэння для адлюстравання карты, планаванне, відэа трох экранныя выявы адначасова, так што камандзір палявых можа зразумець агульную сітуацыю з розных бакоў
  • Падтрымка незалежнага блока харчавання, абсталяваны літыйнай батарэяй вялікай магутнасці, Хуткая зарадка, і падтрымка сеткі, генератар і электразабеспячэнне транспартнага сродку адначасова
  • Падтрымка знешняга мікрафона, слухаўка, некалькі галасавых уводу і выхаду; Падтрымка сеткавага порта, Wi-Fi, HDMI, множны

Увод відэа і выхад з высокай выразнасцю

• Падтрымка шырокапалоснай спецыяльнай сеткі, публічная сетка 4G/5G, LTE прыватная сетка, Wi-Fi, Правадная сетка, спадарожнікавая сетка і іншы доступ да спасылкі, і перадайце інфармацыю на месцы ў задні камандны цэнтр
  • 64-разрадная аперацыйная сістэма Windows10, 15.6-цаля*3 Дысплей экрана, 8-ядзерны высокапрафесійны хост Intel, 32Г памяць, 1ТБ цвёрды дзяржава, Дыскрэтная графічная карта Leadtek P620-2G, убудаваныя калонкі, Убудаваны Wi-Fi, Падтрымка 802.11 B/G/N, 2 Гігабітны порт Ethernet, 1 Вывадны інтэрфейс HDMI, 4 USB парты, 1 аўдыя -інтэрфейс, 1 інтэрфейс харчавання
  • Графічны інтэрфейс карыстальніка прафесійнай якасці; Пашыраная тэхналогія апрацоўкі аўдыё і відэа, каб забяспечыць якасную якасць голасу і відэа; Збор інфармацыі карыстальніка і адлюстраванне праз дакладнае пазіцыянаванне ГІС; Падтрымка адначасовага шматканальнага папярэдняга прагляду і распаўсюджвання відэа; Дарожныя званкі; Планаванне голасу, Планаванне відэа і планаванне ГІС выкарыстоўваюць інтэграваны інтэрфейс, што зручна працаваць; Падтрымлівае прагляд відэа, Захоп малюнка, прайграванне відэа, галасавы дамафон, Звязанне сігналізацыі, электронныя карты, і г.д..
  • 392*290*84/440*321*152мм, 9/12кілаграм(у тым ліку батарэя 14,8 В/16AH з 3 гадзінамі тэрміну службы батарэі, 19V адаптар харчавання)
  • рабочая тэмпература: 0 ～ 45 ℃, тэмпература захоўвання: -20 ～ 65 ℃(няма кандэнсацыі), Працоўная вільготнасць: 10% ～ 90% адносная вільготнасць, няма кандэнсацыі
  • Вібрацыя: 5-17гц, 0.1 цалевы двайны пік перамяшчэння, 17-640гц, 1.56 пік на пік; Узрушэнне: 10Г пік за пік паскарэння, Устойлівыя 15 мс у х, і, Z Напрамкі восі; EMC: 3C/CE/FCC клас A
  • Уся машына прымае ўдарны паглынальны і анты-вібрацыйны дызайн вакол, і прымае арыгінальную тэхналогію ўдарнага ўзрушэння жорсткага дыска, што робіць аперацыю дадзеных больш бяспечнай.

Сетка Разгортванне камера

Камера разгортвання мабільнай сеткі аб'ядноўвае камеру высокай выразнасці і сеткавы модуль шырокапалоснага сеткі, каб рэалізаваць відэаназіранне, Мабільнае разгортванне і кіраванне, і даўно неправераная перадача сеткавай сеткі.

спецыфікацыя:

• Убудаваны модуль сеткавага модуля з высокапрадукцыйным бесправадным шырокапалосным сеткавым, 4G Публічная сетка/Wi -Fi AP/RJ45 Дадаткова
  • HD воданепранікальная камера, з высокапрадукцыйным прагрэсіўным датчыкам CMOS і высокапрадукцыйным мультымедыйным працэсарам, Убудаваная сістэма Linux
  • H.265 відэакадаванне відэа, Падтрымка падвойнага патоку, дазвол 1920 × 1080/1280*720 25FPS/30FPS
  • 360° кручэнне ў гарызантальным кірунку і -15 ° ~ 90 ° у вертыкальным кірунку. Аптычнае павелічэнне 30x, 20Х неабавязковы, лічбавы зум 20 разы. 256 Прадукцыйныя балы, 3D Зніжэнне шуму, анты-шкіда, Аўтаматычны фокус, Аўтаматычны баланс белага, кампенсацыя падсветкі
  • Лазерны дыяпазон, 1KM Night Laser Fill Light, асляпляльная функцыя адштурхоўвання птушак/функцыя навігацыі па неабавязковай
  • Вы можаце глядзець 2 ~ 10 кіламетраў, і вы можаце спалучаць аптычны туман і электронны туман на працягу дня
  • Дзень і ноч Рэжым пераўтварэння ICR інфрачырвоны тып фільтра, інфрачырвоная адлегласць 60-80 м
  • Падтрымка пранікнення туману, кампенсацыя падсветкі, Мінімальны колер асвятлення: 0.05Lux@(F1.6, AGCON), Чорна -белы: 0.01Lux@(F1.6, AGCON)
  • 128G SD Card
  • Сістэма пазіцыянавання Beidou/GPS, Падтрымка 802.1b/g/n
  • Дыяпазон частот 500-700/1300-1500 МГц, шырокапалосны 5/10/20 МГц рэгулюецца
  • Хуткасць перадачы пік 100 Мбіт / с@20 МГц
  • Атрымлівайце адчувальнасць -103DBM@5 МГц, магутнасць перадачы 4 Вт (рэгуляваны), адлегласць перадачы > 30 кіламетраў (Лінія з-за глебы)
  • Ён падтрымлівае да 15 хмеляў, Прапускная здольнасць не памяншаецца праз 3 хмель, Падтрымлівае 128 сеткавых сетак, і час сеткі менш, чым 1 другое
  • Інтэлектуальны выбар частоты / шырокая і вузкая частата скакала супраць яма
  • Адзін клік, Не трэба наладжваць і мяняць параметры, зручная эксплуатацыя і абслугоўванне
  • Акумулятар 10.4AH/12V, 8 гадзіны тэрміну службы батарэі, Сярэдняе спажыванне электраэнергіі менш за 30 Вт; Магутнасць знешняй сеткі даступная
  • Тэмпература працы -40 ~+80 °, Тры клас абароны IP66, памер 260x167mm, вага 4,5 кг
  • Запасныя часткі ўключаюць штатыў, зарадная прылада, кампазітны авіяцыйны кабель, Асноўная антэна, Антэна Wi -Fi, ўпакоўка

Сеткаваты шырокапалосны і вузкі дыяпазонны дамафон радыё

Сеткаваты шырокапалосны і вузкі дыяпазонны інтэграваны радыё радыё, праз пераўтварэнне гуку, Узаемны кантроль прыёмаперадатчыка, рэалізуе ўзаемасувязь паміж розным дамафонным абсталяваннем, напрыклад, вузкапалосная дамафонная сістэма(Націсніце, каб пагаварыць ), і сеткавая спецыяльная сетка.

Асаблівасці:

Рэальная фігура схематычная

• MIMOMESH/SMARTMESH/NBMESH Серыя Mesh Adio, Убудаваны модуль пераўтварэння
  • Можа злучыцца з рознымі дыяпазонамі частот(HF/VHF/UHF, і г.д.), Розныя тэхналогіі(Аналага/ лічбавага/ магістралі), Розныя стандарты(DMR/ PDT/ Public Network, і г.д.), Розныя вытворцы рацыі(PTT)/ На базе аўтамабіля/рэтранслятара і іншых вузкапалосных галасавых дамафонных прылад
  • Узаемасувязь адной кропкі, Усе сеткавыя радыё і адпаведныя дамафонныя сістэмы, селектар

（Націсніце, каб размаўляць над адным

• Шматкропкавае ўзаемасувязь, шматпакаёвая вузкапалосная сістэма дамафона, праз сеткавую спецыяльную сетку, Сеткавая дамафя （Націсніце, каб размаўляць над адным）

Сеткаватае інтэрнэт -шлюз радыё

Сетка Інтэрнэт -шлюза радыё аб'ядноўвае шырокапалосную сетку спецыяльнай сеткі, 3Маршрутызатар G/4G/5G, 4G LTE і Wi -Fi AP для рэалізацыі ўзаемасувязі паміж шырокапалоснай сеткай спецыяльнай сеткі, 4G Публічная сетка і прыватная сетка LTE.

Асаблівасці:

• Мімомеш/SmartMesh 10W × 2 радыё аўтамабіля, 3G/4G/5G, 4G LTE, 2.4G/5.8G Wi -Fi AP, Аптычны порт × 2
  • Гнуткая сетка, хуткае разгортванне. Убудаваная літый батарэя, Час выкарыстання больш за 6 гадзін
  • Адзін кнопкавая загрузка, Не трэба наладжваць і мяняць параметры, зручная эксплуатацыя і абслугоўванне,

воданепранікальны, пылаадік і ўдарны ўдар, IP66

• З экранам дысплея, Вы можаце прагледзець статус прылады, Статус спасылкі, і прамалінейнае адлегласць з суседнім

базавая станцыя або тэрмінал. Хуткая канфігурацыя падтрымліваецца кнопкамі на экране

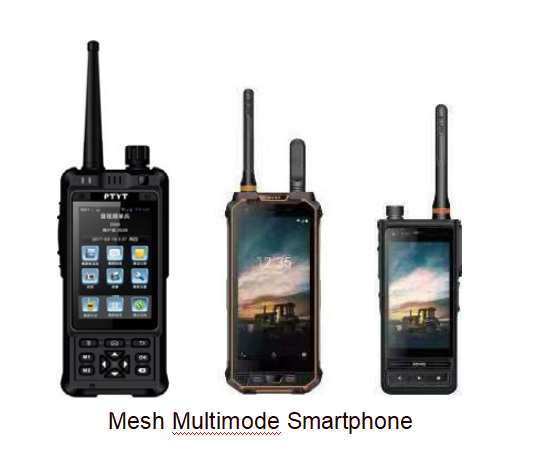

Сеткавага мультымедальнага смартфона

Каб сеткаваць спецыяльную сетку ў якасці асноўнага канала пераноскі, 3/4 G Публічная падтрымка, Wi-fi, Bluetooth і іншыя сеткі, і падтрымка прафесійнай спецыяльнай сеткі DMR Talkback Intelligent Terminals, напрыклад, HD -перадача відэа, галасавая сувязь пакета ў якасці асноўнага рэжыму прыкладання, і абодва дыстанцыйнага маніторынгу (спадарожнікавае пазіцыянаванне, Загрузка набыцця аўдыё і відэа) і інфармацыйнае ўзаемадзеянне інструкцыі, і іншыя функцыі, у дадатак, Тэрмінал забяспечвае штодзённыя неабходныя функцыі, такія як здзяйсненне званкоў і адпраўка кароткіх паведамленняў, і падтрымлівае ўстаноўку іншых прыкладанняў.

Асноўныя асаблівасці:

• Лёгкі ў эксплуатацыі і функцыянальным. Тэрмінал магутны, Просты і практычны. Ён можа рэалізаваць аднаразовы званок праз кнопку PTT, і пярэдні дысплей можа адлюстроўваць бягучы статус сеткі
  • Доўгая адлегласць перадачы і моцная здольнасць да ўмяшання. Тэрмінал прымае рэжым адаптыўнай мадуляцыі, Інтэлектуальны алгарытм выбару экрана і гнуткая і эфектыўная стратэгія сетак, і мае галасавую шматкватэрную рэле, Новы бесправадной відэаперадатчык COFDM HDMI CVBS уваход міні-модулятар модуль міжгародняга FPV БПЛА, стабільныя і надзейныя магчымасці зносін
  • Самастойна распрацаваны і лёгка пашырацца. Тэрмінал прымае адаптыўны алгарытм фізічнага ўзроўню і дызайн пласта прыкладанняў, і можа выконваць кантроль функцый у адпаведнасці з патрабаваннямі
  • Падтрымка сеткавай спецыяльнай сеткі, Падтрымка DMR, Падтрымка грамадскай сеткі 4G, Падтрымка Wi-Fi, Падтрымка пазіцыянавання GPS/BD, Падтрымка Bluetooth, Падтрымка відэа і аўдыё перадачы, Падтрымка галасавога дамафона

Meshsmartphonetechnicalindicators

Генералссикация	Памер （HXWXD，мм）	235x68x40
	вага	≤1000g(З батарэяй, спасылка даных/відэа прачынаецца)
	акумулятар	12V、адрыўны
	экран	LCD2.4、240×320
	Галасавы бізнес	PTT
	Дадзеныя справы	Усвядоміць, падключыўшы знешнія прылады праз інтэрфейс дадзеных
	інтэрфейс	Інтэрфейс гарнітуры, Rs232/ethernet інтэрфейс
	час працы	≥4h
Тэхнічныя характарыстыкі бесправадной сувязі	Ёмістасць канала	25MBPS@10 МГц
	Аднаразовае адлегласць сувязі	≥15 км （бачнае асяроддзе）
	Здольнасць да рэтрансляцыі	15хмель
	працоўная частата	500~ 700 МГц 1350 ~ 1450 МГц
	Прапускная здольнасць канала	2.5/5/10МГц
	Магутнасць перадачы	0.5Wx2
	Метад мадуляцыі	QPSK/16QAM/64QAM(Прыстасавальны)
	Атрымлівайце адчувальнасць	-99dbm @400 кГц
Экалагічныя паказчыкі	Працоўная тэмпература	-40~+55 ℃
	Пылапранікальны і воданепранікальны рэйтынг	IP66

Беспілотны транспартны сродак Беспілотная сістэма кіравання

Пашыраць Ваш сетка

Лёгка інтэграваць сеткавае радыё ў беспілотныя сістэмы. Поўнадуманая інтэлектуальная радыё сеткавай радыё прадастаўляе HD-кадаванне відэа, Ethernet, RS-232 на аснове IP, пашыраны дыяпазон і надзвычай высокая прапускная здольнасць.

Замена шматлікіх сістэм на беспілотных платформах на сеткавым радыё можа зэканоміць памер, вага, магутнасць і кошт. Ваша прыкладанне для кіравання Android усталёўваецца непасрэдна на сеткавым радыё,Каб адзінае разумнае радыё ляцець альбо кіраваў усімі беспілотнымі сістэмамі. Цяпер уся ваша беспілотная сістэма можа працаваць і мець зносіны ў агульнай сетцы.

Здарэнне Бяспека

Назіранне Каардынацыя Папярэджанне адказ

Адзіны кантроль Платформа

Убудаванае сеткавае сеткавае радыё, заснаванае. Справаздача аб размяшчэнні GPS на аснове ў рэжыме рэальнага часу і інтэграванае кадаванне і распаўсюджванне відэа HD забяспечыць агульную аперацыйную карціну. Інтэграцыя падключэння і прайгравання датчыкаў і сістэм дазваляе рэальна- Выяўленне пагрозы часу.

жывая

Кадаванне відэа Дынамічнае струменевае размеркаванне патоку дынамічнае відэа з любой кропкі свету

Выкарыстоўвайце сеткавую сетку сеткавай радыё для трансляцыі дзеянняў самых складаных месцаў. Доўгі-

дыяпазон, Радыёсістэма MIMO з высокай прапускной здольнасцю, У спалучэнні з вядучымі галіновымі магчымасцямі маршрутызацыі, дазваляе вам захапіць рух з любой кропкі свету. Інтэграцыя HD -кадавання і стварэння сетак у невялікае носнае разумнае сеткавае радыё, Вы можаце дасягнуць прагляду верхняга ўзроўню без перапынку.

Асаблівы аперацыі

знайсці Выпраўленні Поўны Развіццё Аналізаваць Распаўсюджванне

Сучасны Вайна Пашырэнне правоў і магчымасцей

Сеткавае радыё для носных прыкладанняў - гэта разумны прадукт, які прыносіць голас, відэа, Сітуацыйная дасведчанасць і магутная вылічальная магутнасць для карыстальнікаў з аптымізаваным памерам, Вага і магутнасць (Памякаць). Максімізаваць бяспеку салдата, падключыўшы сваіх падначаленых карыстальнікаў праз зямлю, Паветраныя і марскія рэсурсы, каб забяспечыць адзіную бітву. Выкарыстоўвайце інфармацыю пра інфармацыю для кіравання вобласцямі эксплуатацыі і атрымання тактычнай перавагі.

Непрадбачны выпадак кіраванне

Разгортванне Узаемадзеянне Размяшчэнне Абарона хуткае разгортванне сеткі

У любой надзвычайнай сітуацыі, Першыя сістэмы з няўдачай - гэта вежы і фіксаваная інфраструктура. Проста ўключыце сеткавае радыё

І вы гатовыя наладзіць мабільную хуткасную сетку ў рэжыме рэальнага часу.

Ведайце, дзе знаходзяцца вашы таварышы па камандзе, і бесперашкодна каардынуйце агенцтвы, выкарыстоўваючы інтэграванае радыё над IP. Ваша сувязь не будзе другой катастрофай.

Сеткавыя рашэнні для дзяржаўных падзей без гарантыі маніторынгу ў лясных раёнах

Нацэльванне на сцэнарыі прымянення горнай мясцовасці і расліннасці ў лясных раёнах, Фіксаваныя вузлы разгортваюцца на горных вышынях або адносных вышынях у лясных раёнах. Яны таксама могуць быць разгорнуты па адным адрасе з базавымі станцыямі публічнай сеткі, што зручна для ўстаноўкі і харчавання. Ён таксама можа быць узаемазвязаны з публічнай сеткай. Абсталяванне не трэба дзяжурыць. Пры дапамозе самаадчування і шматкватэрнага рэле, Невыпасоўныя фактары горнай зоны для аклюзіі бесправадной сігналу ператвараюцца ў пераадрасацыю рэтрансляцыі камандных вышынь. Каб падоўжыць адлегласць зносін, Пашырыце пакрыццё, Паменшыце маніторынг мёртвага кута і скараціце інвестыцыі ў будаўніцтва. Тады можна атрымаць дадзеныя аб пажарнай небяспецы і інфармацыі, сабранай кожным абсталяваннем для вузла. У рэжыме рэальнага часу ўвесь дзень вяртанне ў Цэнтр кіравання лесам альбо камандны транспартны сродак спадарожнікавага сувязі. Аддалены камандны цэнтр можа перадавацца назад праз публічную сетку 3G/4G, што зручна для камандзіра своечасова праглядаць, Навуковы аналіз.
  Радыё, усталяванае на транспартным сродку, усталявана на камандным транспартным сродку спадарожніка і патрулі, Што зручна для гнуткай сеткі з камандай па вышыні вышыні і патрульнай службай. Як камандны цэнтр першай лініі, ён можа хутка ўвайсці ў лясную зону, Садзейнічанне збору інфармацыі, Маніторынг патрулявання і адпраўкі каманды, і забяспечыць падтрымку бесправадной сеткі навакольным патрульным. Ён таксама можа злучыцца з сістэмай спадарожнікавай сувязі і перадаць інфармацыю пра поле ў поле назад у камандны цэнтр маніторынгу для своечасовага прагназавання, рэакцыя і кантроль над пажарнай сітуацыяй на месцы.
 Кампактны і партатыўны, з доўгім тэрмінам службы батарэі, Патруры лёгка насіць. Асабліва, калі фіксаванае радыё на вышыні камандзіра не можа эфектыўна ахопліваць плошчу, альбо радыё аўтамабіля не можа дабрацца да плошчы, ён можа паглыбіцца ў лясную зону, каб выканаць раптоўную задачу. Гэта не толькі зручна для галасавой камунікацыі ў рэжыме рэальнага часу з камандзірамі і іншымі патрулямі на навакольных транспартных сродках, але таксама можа перадаваць агнявыя відэа -выявы, сабраныя ў лясной зоне як мага больш своечасова. Забяспечце вычарпальныя і выразныя выявы на месцы камандзірам усіх узроўняў
  Праз набыццё малюнкаў, усталяванага БЛА, і самаарганізаванае сеткавае абсталяванне для самаарганізацыі, мабільны, Эфектыўная і хуткая даступнасць можа яшчэ больш пашырыць бесправаднае пакрыццё, паменшыць пакрыццё сляпых участкаў, і палепшыць якасць вяртання відэа; адначасова, Маніторынг мабільных тэлефонаў і маніторынг замацаванага молата можна арганічна спалучаць, дадатковыя перавагі, утвараючы зямлю да паветра “трохмерны” Сетка маніторынгу. Лепшае эфектыўнае выяўленне выяўлення пажару і маніторынгу ў рэжыме рэальнага часу, адначасова павялічваючы візуальны дыяпазон плошчы маніторынгу і зніжаючы мёртвы кут маніторынгу

  ESperCueCommandAndDispatch

Пасля выратавальных войскаў на месца выратавання прыбылі, З улікам складанай і жорсткай асяроддзя ў зоне катастрофы, Партатыўны адзіночны салдацкі вузел з літый -батарэяй і вузлом для аварыйнага кіравання можна хутка перанесці ў зону катастрофы. Пры адсутнасці абмежаванняў харчавання, Гнуткае разгортванне патрабуецца ў адпаведнасці з асяроддзем сайта і патрабаваннямі сеткі для забеспячэння завяршэння экстранай бесправадной шырокапалоснай прыватнай сеткі як мага хутчэй. Эфектыўна вырашыць праблемы з зносінамі, выкліканыя пашкоджанне, і дапамагчы адкрыць “апошні кіламетр” доступу да бесправаднога шырокапалоснага доступу.

  Удзельнікі каманды па выратаванні першай лініі ў раёне катастрофы будуць збіраць інфармацыю пра відэа з месцам здарэння і адправіць яе назад у транспартны сродак выратавальнага каманд. Зручна для камандзіра па-за сайтам інтуітыўна кантраляваць рэальную сітуацыю ў зоне катастрофы, сфармуляваць разумны план, і навукова прааналізаваць выратаванне. У той жа час, скарыстаўшыся перавагай ВПС у пераносе мабільных вузлоў, Ён таксама можа ўсвядоміць маштаб маніторынгу ў рэжыме рэальнага часу, Перадача дадзеных аб катастрофе і выяўленне шкоднага газу ў сцэне катастрофы.

  Выкарыстоўваючы сеткавую бесправадную шырокапалосную сетку, пабудаваную на месцы, Ён інтэгруецца і ўзаемадзейнічае з рознымі неаднароднымі прыватнымі сеткамі кластара. Далей пашырыць ахоп сеткі для задавальнення галасавой камунікацыі паміж падземнай і зямлёй сцэны катастрофы, Глыбіня будынка і знешняя сцэна, і перашкода і блакаванне. Зручна для камандзіра на месцы, каб своечасова выдаваць заказы на выратаванне, І выратавальная група можа эфектыўна супрацоўнічаць. У той жа час, сістэма можа быць злучана са спадарожнікавым абсталяваннем выратавальнай машыны для рэалізацыі ўзаемадзеяння ў рэжыме рэальнага часу паміж пярэдняй і тылавой інфармацыяй і адзіным камандаваннем і дыспетчарствам. У дадатак, баявая пазіцыя ўсіх выратавальных машын і знешніх ратавальнікаў у рэжыме рэальнага часу можа быць вызначана з дапамогай GPS і прадстаўлена ў рэжыме рэальнага часу на праграмным забеспячэнні бесправаднога радыётэрмінала Mesh..

Пажарная каманда экстранай сувязі

Пажарныя і выратавальныя сайты могуць хутка разгарнуць розныя формы вузлоў MESH унутры і звонку сайта, і эфектыўна будаваць сетку. Спецыяльна для складаных унутраных і падземных канструкцый супрацьпажарных будынкаў, шляхам пабудовы бесправадной сеткі з некалькімі пераходамі, можна эфектыўна вырашыць праблему дрэннай сувязі або сляпых зон з-за аклюзіі. Пераканайцеся, што “у кожнага ёсць сетка”. Гарантуе надзейную і своечасовую бесправадную сувязь паміж пажарнымі і салдатамі ўнутры і за межамі пажару. У той жа час, Выяўленне пажару і прагназаванне і маніторынг пажару ў рэжыме рэальнага часу можна рэалізаваць праз мабільныя вузлы, якія праводзяцца пажарнымі грузавікамі і БЛА.

  Пажарныя першай лініі ў пажарным полі выкарыстоўвалі падыход "разгортвання" пры разгортванні "да сеткавага абсталявання. Сабраная інфармацыя пра відэа HD у полі пажару перадаецца назад у камандны цэнтр пажарнай машыны праз шматкватэрны рэле. Таксама даступна сховішча для відэа, каб камандзіры за межамі поля маглі інтуітыўна кантраляваць пажарную сітуацыю без мёртвых кута, Зрабіце навуковы аналіз своечасова, і хутка выдаваць эксплуатацыйныя інструкцыі.

 Сістэма сеткі можа быць падлучана з 350 м вузкапалоснай сістэмы лічбавай магістрацыі. Эфектыўна вырашыць галасавую сувязь паміж падземнай і зямлёй пажару і паміж інтэр'ерам і знешняй часткай будынка. Садзейнічанне камандаванню на месцы пажарных на месцы супрацоўніцтва, Паплечнікі па пошуку і выратаванні і бяспечнай эвакуацыі. У той жа час, Сістэма таксама можа быць узаемазвязана са спадарожнікавымі наладамі пажарных транспартных сродкаў. Каб усвядоміць дыстанцыйнае абмен інфармацыяй паміж пярэднім сайтам тушэння агню і заднім камандным цэнтрам. Забяспечыць моцную падтрымку камандзірам усіх узроўняў у навуковых рашэннях і камандах.





Марская камунікацыя ўтварэння карабля

З улікам марской бесправадной сувязі, Бесправадныя сеткавыя вузлы разгортваюцца на борце караблёў. Ён можа хутка пабудаваць шырокапалосную бесправадную сетку з высокай надзейнасцю, высокая манеўранасць, моцны анты-разбурэнне і анты-ўмяшанне, і загарызонтная перадача. Забяспечце гнуткую сетку і шматразовую перадачу паміж караблём і каютамі карабля ў фармацыі карабля, і забяспечыць карыстальнікам бяспечны, надзейны, стабільныя і своечасовыя паслугі інтэграванай перадачы мультымедыя, такія як голас, даныя і відэа.

  Падтрымка дынамічнай сеткі фармаванняў караблёў падчас марской навігацыі. Тапалогію сеткі можна хутка змяніць пры змене фармацыі, і не ўплывае на бесправадную сувязь усяго фарміравання. Праз бесправадную сеткавую сеткавую сетку, флагманскі вузел накіроўвае і каардынуе працу і працу ўсяго флоту. Строгавы вузел перадае ўсе віды інфармацыі ў флагманскі вузел у часе, а таксама можа абменьвацца інфармацыяй адзін з адным. Адначасова, Вузел паветрана, што можа яшчэ больш пашырыць асвятленне радыусу сеткі, адначасова пашыраючы поле зроку аператыўнага радыусу і прадаставіць больш поўную інфармацыю для флагманскага вузла. У дадатак, Флагманскі вузел размаўляе з аддаленым камандным цэнтрам праз мабільную спадарожнікавую сістэму.

  Спасылка перадачы самасвядомасці цалкам гарантуе пераемнасць і бегласць службы перадачы. Балансаванне нагрузкі эфектыўна павышае эфектыўнасць фарміравання сеткі судна бесправадной сеткавай сувязі, Здольнасць супрацьстаяць перашкодам значна павышае здольнасць супрацьстаяння электрамагнітным злучэнням марскіх аперацый, непаражальнасць гарантуе, што бесправадныя сеткі маюць моцную жыццяздольнасць. Любы збой аднаго вузла ў сетцы не паўплывае на працу ўсёй сеткі фарміравання, які можна назваць “непарушная сетка марской мабільнай сувязі”

FleetLinkageAndSelf-Connection

 Разгортванне бесправадной радыёстанцыі MESH на аўтамабілі. Пасля ўключэння, шматскаковая эстафета, мультысэрвісны, высокая надзейнасць, высокамабільная шырокапалосная бесправадная сетка перадачы можа быць створана ў вельмі кароткі час. Гарантуйце адначасовую сувязь з некалькімі транспартнымі сродкамі, прадастаўленне карыстальнікам незалежных, бяспечны, эфектыўная і своечасовая галасавая сувязь, паслугі перадачы даных і відэаназірання.

  Падтрымка аўтапарка дынамічнай сеткі. Калі транспартны сродак выпадкова ўваходзіць/выходзіць, і фарміраванне пастаянна мяняецца, Тапалогія сеткі хутка мяняецца, і не ўплывае на змену фарміравання ўтварэння транспартнага сродку. Семінары ўсё яшчэ могуць падтрымліваць нармальную сувязь. У той жа час, Вузел каманднага аўтамабіля можа выконваць відэаназіранне ў інтэр'еры, пярэднія і дарожныя ўмовы іншых транспартных сродкаў. Любое відэа з захопленай каманды можа быць перададзена назад у аддалены камандны цэнтр праз мабільную спадарожнікавую сістэму.

  Магчымасць умяшання анты-мультыпата значна прыстасоўваецца да складанай і зменнай бесправадной перадачы ў асяроддзі флоту, і забяспечвае надзейнае

Камунікацыя ў беспадстаўнай сцэне, якая не праглядае праз дыфракцыйную мультыпатычную перадачу.

Subwaypenetrationwirelesscommunication

Для падземнага спецыяльнага асяроддзя, на станцыі метро, праз тапалогію сеткі ланцужнога рэле і сеткі, хутка разгортваецца і будуецца бесправадная сетка з некалькімі пераходамі, рэлейная перадача рэлейная, які эфектыўна вырашае праблему аклюзіі бесправаднога сігналу і рэалізуе бесправадную сувязь паміж зямлёй і пад зямлёй.

  У сцэнары прымянення метро, кошт абслугоўвання традыцыйнай пракладкі сеткі высокая, і мабільная маштабаванасць дрэнная. Бесправадную сетку MESH лёгка разгарнуць, гнуткі ў выкарыстанні, і просты ў эксплуатацыі. Гэта можа эфектыўна знізіць выдаткі на будаўніцтва і эксплуатацыю сеткі і абслугоўванне, і можа задаволіць патрэбы персаналу ў вольным перамяшчэнні з выкананнем задач. Ён таксама можа гнутка наладжваць разгортванне вузлоў відэаназірання, каб пазбегнуць маніторынгу сляпых зон.

  Цэнтральны, шырокапалосная сістэма all-IP MESH з самааднаўленнем і самазлучэннем, Надзейнасць сеткі і ўстойлівасць да разбурэння, Адсутнасць любога вузла, Усё яшчэ працуйце правільна, Яго можна выкарыстоўваць як пашырэнне пакрыцця існуючай прыватнай сеткі бесправадной сувязі ў метро, ​​каб рэалізаваць збліжаную сувязь, Таксама можа быць выкарыстана ў якасці гарантый перадачы экстранай рэзервовай копіі для лакальнага правалу публічнай сеткі аператара ў метро.

TacticalInterConnectself-GroupControl

Розныя тыпы спецыяльных сеткавых вузлоў належаць да кожнага баявога блока і могуць хутка ствараць бесправадныя шырокапалосныя сеткі з высокай надзейнасцю, Высокая мабільнасць, моцная ўстойлівасць да пашкоджанняў і анты-джэм, і за межамі перадачы з-за глебы, не абапіраючыся на якія-небудзь нерухомыя аб'екты. Пасля таго, як размеркаваная сетка працуе, ён можа хутка і дынамічна фармаваць сетку самастойнай групы з некалькімі пераходамі ў адпаведнасці з рэальным электрамагнітным асяроддзем на полі бою. Без цэнтральнай функцыі, уся сетка ўсё яшчэ можа аднаўляцца і нармальна працаваць пасля разбурэння прылады аднаго вузла.

 Праз шырокапалосную бесправадную самаарганізаваную сетку, інфармацыйныя вузлы кожнай баявой адзінкі могуць рэалізаваць абмен інфармацыяй аб становішчы праціўніка, дасведчанасць аб сітуацыі на полі бою, кансультацыі па ваеннай сітуацыі ў рэжыме рэальнага часу, неадкладнае пастаўленне задач, і выдача аператыўных інструкцый, такім чынам рэалізуецца інтэграцыя ўсіх баявых адзінак і эфектыўнае камандаванне ў рэжыме рэальнага часу.

  Абсталяванне вузла вузла AD hoc сеткі all-IP злучана з іншымі гетэрагеннымі сеткамі сувязі для стварэння “паветра неба і зямля” Грыд ваеннай сеткі сувязі. Камандна-інфармацыйны вузел комплексна камандуе і каардынуе аператыўныя задачы кожнай баявой часці, і кожны інфармацыйны вузел, які ўдзельнічае, своечасова загружае і паведамляе аб сітуацыі на полі бою і баявой сітуацыі. Адначасова, бартавы вузел можа быць выкарыстаны ў якасці высокага пашыранага вузла пакрыцця бесправадной сістэмы AD hoc для далейшага пашырэння радыусу бою і прадастаўлення апошняй баявой сітуацыі і прагнозу сітуацыі для кожнай баявой адзінкі. У дадатак, камандны інфармацыйны вузел ажыццяўляе перадавой і тылавы абмен інфармацыяй і сумеснае выкарыстанне праз узаемасувязь са спадарожнікавай сістэмай, і пульт дыстанцыйнага кіравання.

Гарадское антытэрарыстычнае камандаванне стабільнасці

Стацыянарны станцыйны вузел разгортваецца ў галоўнай або адносна высокай кропцы гарадскіх будынкаў. У выпадку аклюзіі будынка, ён можа эфектыўна ўтвараць самафарміруючую сетку са станцыяй транспартнага сродку і вузлом асобнага салдата ўтылізацыі і мець зносіны адзін з адным. Пры гэтым, як вузел рэтрансляцыі для павелічэння або пашырэння адлегласці бесправадной сувязі, паліцыя можа збіраць выявы на месцы надзвычайных сітуацый і адпраўляць іх назад у тылавы камандны цэнтр у першы раз праз шматразовую эстафету, забеспячэнне лідэраў на ўсіх узроўнях сітуацыяй на месцы здарэння і асновай для прыняцця рашэнняў для своечасовага навуковага аналізу і хуткага навучання.

  Аўтамабільны вузел можа быць разгорнуты на мабільных транспартных сродках, ён хуткі і даступны. Яго можна падключыць не толькі да бесправадной сеткі, усталяванай у аўтамабілі, але таксама можа быць звязаны з нерухомай станцыяй у высокай кропцы і гнуткай зонай для ўтылізацыі асобных салдат, каб пабудаваць “трохмерны” бесправадная шырокапалосная сетка, якія могуць задаволіць патрэбы“Статычная сярэдняя камунікацыя” і“Мабільная сярэдняя сувязь” На месцы хуткай камунікацыі. На месцы надзвычайнай сітуацыі, Ён можа не толькі служыць у якасці франтавога цэнтра падтрымкі паліцыі для аказання інфармацыйнай сеткі і падтрымкі камунікацый для навакольных асобных салдат, але таксама служыць невялікім пярэднім камандным цэнтрам для правядзення адзінага камандавання і планавання для ўтылізацыі паліцыі на месцы.

  Надзвычайныя сітуацыі былі сабраны адначасова, Таксама можа быць мультыплекснае відэа ў рэжыме рэальнага часу, Так што камандзір франтавой лініі можа Omni-накіраваны ў рэжыме рэальнага часу візуальны кантроль над сцэнай, але і на карце ГІС у рэжыме рэальнага часу адпаведнае распараджэнне паліцэйскіх машын, і распараджэнне індывідуальным рухам і становішчам, хутчэй за ўсё, на вяршыні рэчаў, палепшыць магчымасці супрацоўніцтва паліцыі і аператыўную эфектыўнасць. Індывідуальная салдацкая платформа перададзена праваахоўным органам на месцы, што зручна заходзіць на месца надзвычайнага здарэння або шчыльнага натоўпу людзей. Відэа высокай выразнасці можна своечасова адправіць назад у камандны цэнтр, так што палявы камандзір можа інтуітыўна зразумець сітуацыю на месцы здарэння ў рэжыме рэальнага часу, і можа ажыццяўляць двухбаковую галасавую сувязь з іншымі асобнымі салдатамі для дасягнення эфектыўнага мясцовага супрацоўніцтва.

Разгортванне і кантроль зоны пакрыцця ключа

Асобныя байцы абсталёўваюцца пераноснымі вузламі, Аўтамабілі абсталяваны вузламі, усталяванымі на транспартны сродак, і вузлы аварыйнага кантролю хутка разгортваюцца ў часовых месцах або на вулічных святлах. Сетка самаарганізацыі бесправадной сувязі пабудавана на сайце ўпершыню, Ключавы кантроль і мясцовая каардынацыя мэтавых абласцей хутка завершаны, і каманда каманднага цэнтра і каманда на месцы і планаванне эфектыўна рэалізуюцца.

 Выпраўленыя вузлы створаны і разгорнуты на гарадскіх шматпавярховых будынках і камандзіравання вышынь у якасці вузлоў перадачы эстафеты і цэнтралізаваныя кропкі вяртання для эфектыўнага павышэння рэгіянальнага пакрыцця сістэмы і ўтвараюць A і ўтвараюць A “гібрыд механона-цвёрдага” Шматлікая рэле з мабільнымі вузламі ў пярэдняй мэтавай вобласці, каб забяспечыць бесправадное ўзаемасувязь і абмен інфармацыя.

  Цэнтралізаваны вузел вяртання камандзірскай вышыні можа своечасова адправіць палявую інфармацыю аб мэтавай вобласці назад у тылавы камандны цэнтр, што зручна для аналізу, суд і каманднае рашэнне,  рэалізацыя ўзаемадзеяння перадавой і тылавой інфармацыі і групавога камандавання ў рэжыме рэальнага часу.

Патрулі аховы для вялікіх мерапрыемстваў

Стацыянарныя станцыйныя вузлы могуць быць папярэдне разгорнуты ў стацыянарных кропках маніторынгу на месцы правядзення мерапрыемстваў для стварэння бесправадных самаарганізоўваемых прыватных сетак з каманднымі транспартнымі сродкамі патруля бяспекі на месцы і персаналам патруля бяспекі для эфектыўнага ўзаемазлучэння. У кожнай клавішы замацавана пазіцыя кантролю, Сабраная інфармацыя пра выяву поля можа быць адпраўлена назад у палявы камандны цэнтр і камандны аўтамабіль патрулявання палявой бяспекі ў рэжыме рэальнага часу праз рэжым прамога або шматгадовага эстафеты, так што камандзір можа ўспрымаць сцэну дынамікі ў любы час, своечасовае ўтылізацыя і эфектыўная прафілактыка; Ён таксама можа быць выкарыстаны для супрацоўнікаў патрульнай бяспекі для прагляду відэа кожнай вобласці маніторынгу ў любы час, каб зразумець сітуацыю на сцэне своечасова і змагацца з надзвычайнымі сітуацыямі ў любы час.

  Платформа аўтамабіля разгорнута ў камандным аўтамабілі бяспекі на месцы, якія могуць быць звязаны з фіксаваны “статычная камунікацыя” і “мабільная сувязь”. На сцэне бяспекі падзей, ён можа не толькі манеўраваць наперад у якасці пярэдняга каманднага цэнтра, што зручна для каманднага цэнтра сцэны, каб эфектыўна пашырыць ахоп бяспекі, пазбягайце пакрыцця сляпых зон, каб кіраваць навакольным персаналам патруля бяспекі ў рэжыме рэальнага часу. Ён таксама можа быць выкарыстаны ў якасці мабільнага патрульнага вузла маніторынгу для збору зваротных паведамленняў у любы час і ў любым месцы, і забяспечыць падтрымку бесправадной шырокапалоснай сеткі для персаналу патруля бяспекі.

 Індывідуальную салдацкую платформу лёгка насіць супрацоўнікам патруля аховы. Пры выкананні патрульных задач, гэта зручна для галасавой сувязі ў рэжыме рэальнага часу паміж камандзірам і персаналам патруля аховы, і эфектыўная каардынацыя на мясцовым узроўні; У дадатак, HD-відэа, сабранае на месцы, можна своечасова адправіць назад у камандны цэнтр, каб паменшыць мёртвы кут маніторынгу.

Далёкі/з нізкай затрымкай/двунакіраваны Шматканальны HD відэа Радыё

Мініяцюрныя/недарагія/шматдыяпазонныя высакахуткасныя лічбавыя радыёстанцыі FHSS

Тэхналогія Надзейная сетка
