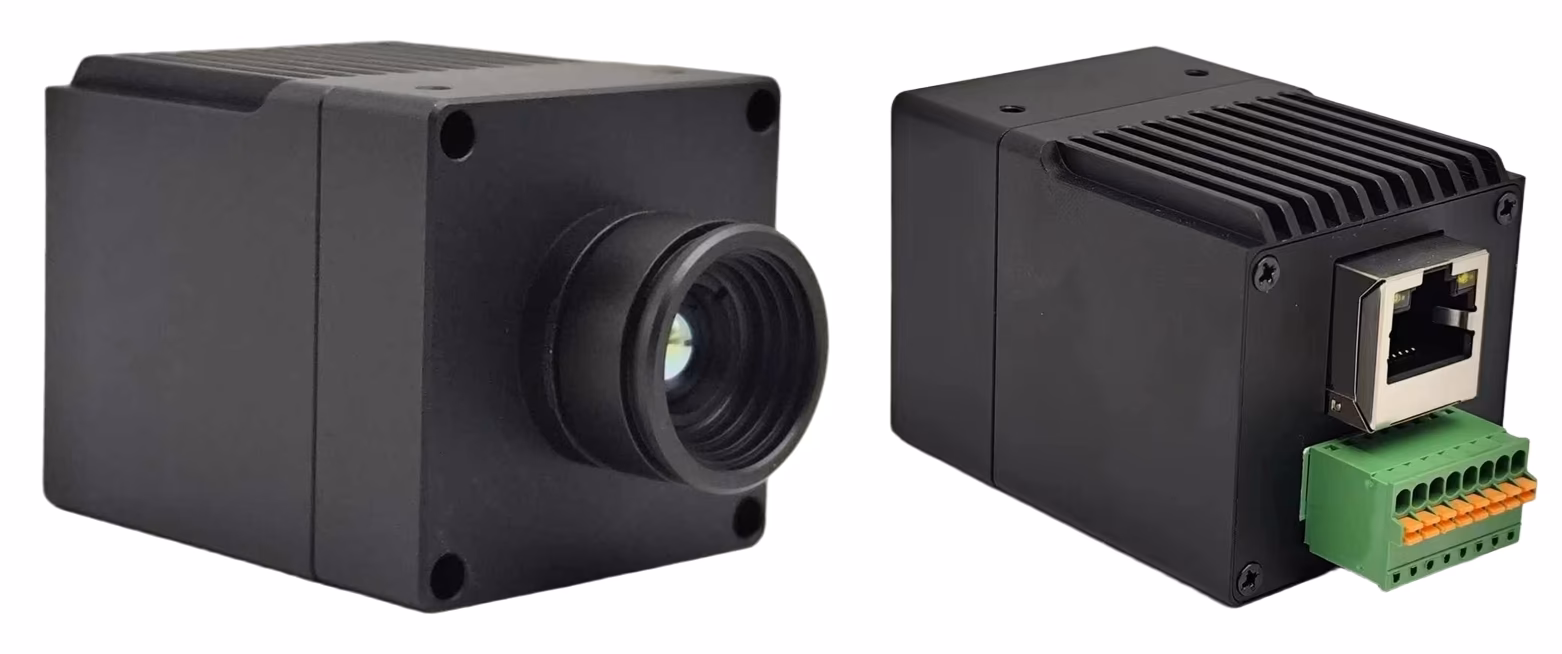

Цеплавізійная камера з выхадам IP Ethernet RTSP онлайн
Змест
асаблівасць
- Выдатная якасць выявы: 640×512 дазвол з пашыранымі алгарытмамі для інтэлектуальнага кантролю ўзмацнення, Падрабязнае змешванне паляпшэння, і 3D -зніжэнне шуму, прапанова 10 псеўдакалеты.
- Інтэлектуальныя асаблівасці выяўлення: Уключае ў сябе пажарныя і высокатэмпературныя магчымасці выяўлення.
- Дакладнае вымярэнне тэмпературы: Падтрымлівае адналіней, дзевяць кадраў, і шматкропкавыя вымярэнні, з максімальнай і мінімальнай тэмпературнай пазіцыяй на двух нерэгулярных і двух круглых участках. Дыяпазон вымярэнняў складае ад -20 ℃ да 150 ℃ (пашыраецца да 550 ℃) з дакладнасцю ± 2 ° С або ± 2% ад чытання.
- Паталагічная сігналізацыя: Мае адзін увод сігналізацыі і два выхады.
- Універсальныя прыкладанні: Ідэальна падыходзіць для такіх галін, як Power, хімічнае ўтылізацыя, нафтахімікі, і здабыча вугалю, забеспячэнне маніторынгу крытычных месцаў у рэжыме рэальнага часу для прадухілення небяспекі.
- Інтэрфейс развіцця: Пастаўляецца з SDK для зручнай інтэграцыі і другаснага развіцця.
спецыфікацыя
| Мадэль прадукту | VCAN2058 | ||
Дэтэктар |
|||
| тып | Аксід аксіду ванадыю неразмерны дэтэктар плоскасці | ||
| дазвол малюнка | 640*512 | ||
| Памер пікселя | 12мкм | ||
| NETD | ≦ 40мK@25 ℃ | ||
| дыяпазон водгуку | 8~ 14 мм | ||
| Тып пакета | Керамічны пакет | ||
Тып аб'ектыва |
|||
| аб'ектыў (апцыянальны) | Поле зроку (FOV) | ||
| 4мм | 114.16°(D)х90,3°(H)х72,6°(V) | ||
| 9мм | 76°(H)× 58,1 °(V) | ||
| 13мм | 48.2°(H)× 36 °(V) | ||
| 19мм | 32.5°(H)× 24,5 °(V) | ||
| 25мм | 24.6°(H)× 18,5 °(V) | ||
сетка |
|||
| Тып Ethernet | 100Mbps | ||
| Сеткавы пратакол | IPv4, HTTP, FTP, RTSP, RTCP, RTP, TCP, UDP | ||
| паралельны доступ | Маршрут 6 | ||
| Бяспечны рэжым | Упаўнаважаны карыстальнік і пароль | ||
| Стандарты доступу | ONVIF, GB/T28181 | ||
Апрацоўка малюнкаў |
|||
| лічбавае відэа | |||
| Асноўны малюнак патоку | |||
| Час бота | |||
| апрацоўка малюнкаў | |||
| каляровая палітра | |||
| Малюнкавае адлюстраванне | |||
функцыя |
|||
| Выяўленне пажарнай кропкі | Падтрымка выяўлення пажару | ||
| Панармальнасць тэмпературнай сігналізацыі | Падтрымка трывогі па анамаліі тэмпературы | ||
| Функцыя вымярэння тэмпературы | Максімальная тэмпература ў поўным экране і мінімальная тэмпературная пазіцыя | ||
| апоры 1 лінія, 9 каля 273 * 180 * 124 мм / 10,75 * 7,09 * 4,88 цалі, 10 кропак, 2 Нерэгулярныя ўчасткі, і 2 Эліптычныя ўчасткі для вымярэння тэмпературы | |||
| Дыяпазон вымярэння тэмпературы: -20℃ ~ 150 ℃, пашыраны да 550 ℃ | |||
| Дакладнасць вымярэння тэмпературы: ± 2 ℃ або ± 2% (У залежнасці ад таго, што гэта большае значэнне) без чорнага цела | |||
| Падтрымлівае адлюстраваную тэмпературу, Атмасферныя налады тэмпературы, Карэкцыя мэтавай адлегласці, і карэкцыя эмісійнасці | |||
| Патэлефануйце ў міліцыю | IP канфлікт, Функцыя сігналізацыі падключэння | ||
інтэрфейс даных |
|||
| Сціснуць дадзеныя | Відэа H264, Стандартны малюнак JPEG | ||
Сістэмная інтэграцыя |
|||
| Інтэрфейс сувязі | RJ45, Перадача сеткі | ||
| Увесь шлях rs485 | |||
| PTZ Control | Пратакол Pelco-D, Rs-485 інтэрфейс | ||
| Увод/выхад сігналізацыі | 1 у/2 з | ||
крыніца харчавання |
|||
| дыяпазон Харчаванне | DC/12V | ||
| Тыповае спажыванне электраэнергіі | 1.6W | ||
Фізічныя ўласцівасці |
|||
| Памеры прадукту (без уліку аб'ектыва) | 45мм*45 мм*69,4 мм | ||
| вага (Без аксесуараў) | 156.5г | ||
экалагічная адаптыўнасць |
|||
| Працоўная тэмпература/℃ | -30гукавыя ўваходы не з'яўляюцца абавязковымі | ||
| Тэмпература захоўвання/℃ | -45℃～+75 ℃ | ||
| Вільготнасць/RH | ≤95% | ||
вымярэнне
часта задаюць пытанні
Q: Якая затрымка гэтай сеткавай інфрачырвонай камеры цеплавой візуалізацыі?
А: аб 100 мілісекунды.
Q: Ці падтрымлівае гэтая інфрачырвоная тэмпературная камера, якая паведамляе пра тэмпературу карыстацкіх участкаў альбо аб'ектных паверхняў?
А: падтрымка.
Q: Ці мае ён воданепранікальнасць IP67?
А: Гэты аб'ектыў камеры - асноўны кампанент і не пастаўляецца з воданепранікальным корпусам. Калі вам патрабуецца воданепранікальны раствор, вам трэба будзе распрацаваць і пабудаваць спецыяльны ахоўны корпус вакол камеры.

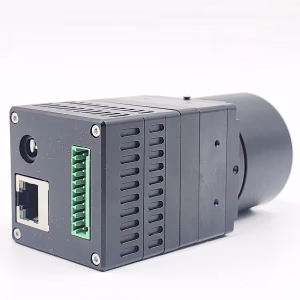

Q: Не маглі б вы даць вызначэнне кантакту зялёнага раздыма і пералічыць даступныя аксесуары?
А: Калі ласка, звярніцеся да малюнка. Прылада мае толькі адзін раздым харчавання. Вам проста трэба падключыць уласны кабель Ethernet да сеткавага порта камеры, каб яна працавала.
| 12V | GND | ALM_IN | GND | COM | НЕ | 485А | 485У |
Q: Які правільны URL RTSP для цеплавізійнай камеры VCAN2058 Ethernet?
А: URL RTSP залежыць ад версіі прашыўкі камеры.
Старэйшы / пераходная прашыўка: rtsp://<камера_ip>:554/ch0_0
Больш новая прашыўка (стандартызаваны): rtsp://<камера_ip>:554/прамы эфір/галоўны_стрым
Прыклад: rtsp://192.168.2.254:554/ch0_0 або rtsp://192.168.2.254:554/прамы эфір/галоўны_стрым
Q: Паток RTSP не працуе. Што я павінен праверыць у першую чаргу?
А: Праверце наступнае:
- IP-адрас камеры можна праверыць з вашага кампутара
- Вэб-інтэрфейс камеры даступны праз браўзер (напрыклад. HTTP://192.168.2.254)
- порт 554 не блакуецца брандмаўэрам або правіламі сеткі
- Выкарыстоўваецца правільны шлях RTSP (/ch0_0 або /live)
Q: Камера радыёметрычная?
А: няма, камера нерадыеметрычная.
Гэта пасіўны інфрачырвоны датчык, які выяўляе цеплавое выпраменьванне і стварае цеплавыя выявы, але гэта робіць не забяспечвае абсалютныя вымярэнні тэмпературы на піксельнай аснове.
Q: Які матэрыял трэба выкарыстоўваць для пярэдняга акна ў корпусе IP67?
А: Для вашага індывідуальнага ахоўнага корпуса IP67, гэта так неабходна выкарыстоўваць германій (Ge) акно перад аб'ектывам.
-
Не выкарыстоўвайце стандартнае шкло або AR-шкло бачнага святла, паколькі гэтыя матэрыялы блакуюць даўгахвалевае інфрачырвонае выпраменьванне (LWIR) выпраменьванне.
-
Германій спецыяльна распрацаваны для перадачы інфрачырвонага выпраменьвання і забяспечвае належныя характарыстыкі цеплавіза.
Рэкамендацыя:
Выкарыстоўваць ан Германіевае акно з інфрачырвоным пакрыццём каб максымізаваць перадачу і мінімізаваць страты пры адлюстраванні.
