TDD pa ուժեղացուցիչ հզորությունը

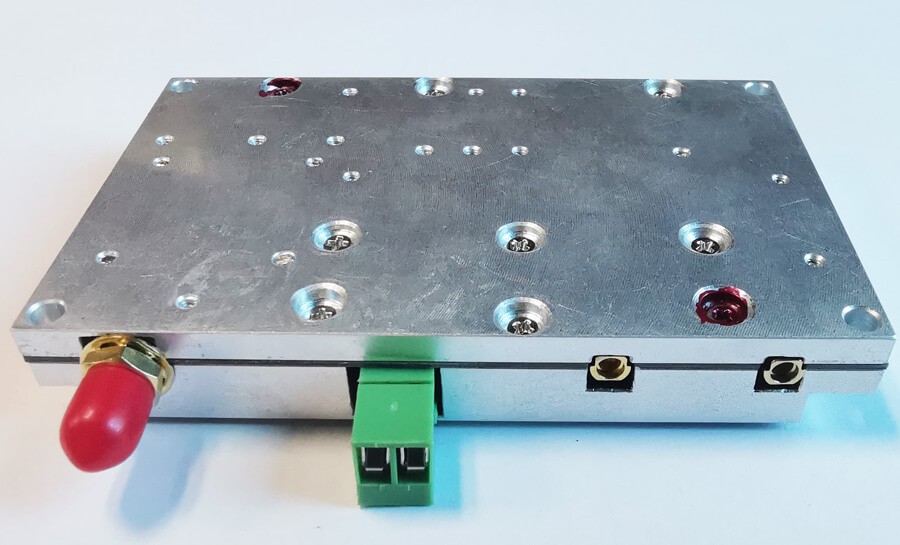

TDD PA սնուցման ուժեղացուցիչ մոդուլ երկկողմանի հաղորդիչի փոխանցման համար 5-վտ 800-830 ՄՀց 806-826 ՄՀց առավոտյան միջուկի համար


Որ ԲՀԿ ուժեղացուցիչ հզորությունը մոդուլը գիտակցում է իշխանությունը ուժեղացման արտադրանքի ՌԴ ազդանշանի. Երբ մուտքագրում լարման 28V, միացնել COFDM մոդուլյացիան խորհրդի, որ ելքային հզորությունը կարող է լինել մինչեւ 5W (+30dBm)
Բովանդակություն
Հատկություններ
- Աշխատանքային հաճախականությունը խումբը: 815ՄՀց ~ 830MHz (ավելի հաճախականությունը կարգավորելի)
- RX Gain: 1dB +/- 1dB
- TX Gain: 10dB +/- 1dB
- TX Power: 5W
մասնագիր
| կետ | Պարամետր | Նշում |
| հաճախականությունը միջակայքը (MHz) | 800-830mzh | ընդունել փոփոխություն՝ ըստ գնորդի պահանջի |
| ելքային հզորություն (W) | 5W | Ոչ ALC հսկողություն |
| Ի-band խումբը ուշացումով (ns) | ≤50 | |
| TX շահ (dB) | 16± 1.0 | Սահմանել շահ ըստ հաճախորդի պահանջներին |
| In-band տատանման | ≤1dB | լեռնագագաթ |
| մուտքագրման մակարդակը (dBm) | +22± 1.0 | |
| ուսի հարաբերակցությունը (DBC) | ≤-30 | |
| RX շահ (dB) | 5 | |
| RX Noise գործիչ (dB) | ≤2.5 | |
| ՌԴ անցումը մակարդակը | +3.3V ~ + 5V | Բարձր մակարդակի ուղարկել ցածր մակարդակի ստացում |
| մեկուսացում | 50dB | |
| Սնուցման պահանջները | +11V ~ + 18V VDC | |
| RX օպերացիոն ընթացիկ | ≤0.6A | |
| TX օպերացիոն ընթացիկ | ≤3.0A | |
| աշխատանքային Ջերմաստիճանը | -20~ + 70 ℃ | |
| ինտերֆեյս տեսակը | SMA-50KFD | |
| Մոդուլի չափը (մմ) | 105 * 60 * 14 |
Ձեւավորում եւ տեղադրում հրահանգներ

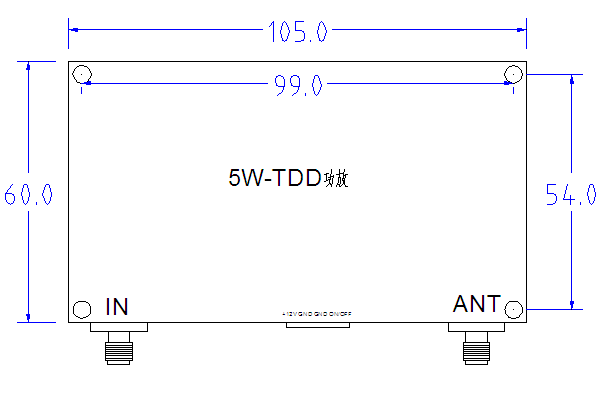

1. Չափերը: 105 * 60 *14 (մմ) (առանց վարդակից)
2. ինտերֆեյս ձեւ:
1 Սնուցման պայմաններ: +12V Սնուցման: շտեպսել
2 ՌԴ մուտքագրում ինտերֆեյս: SMA-50KFD
ՌԴ արտադրության ինտերֆեյս: SMA-50KFD
3. Մոնտաժ փոս տրամագծով չափը: 4 Φ3.5 միջոցով անցքերի համար 4 մոնտաժ անցքեր համար տեղադրման.

20-Watt TDD PA հզորության ուժեղացուցիչ
մասնագիր
| կետ | Պարամետր | Նշում |
| հաճախականությունը միջակայքը (MHz) | 500-530mzh | ընդունել փոփոխություն՝ ըստ գնորդի պահանջի |
| ելքային հզորություն (W) | 20W | Ոչ ALC հսկողություն |
| Ի-band խումբը ուշացումով (ns) | ≤50 | |
| TX շահ (dB) | 48± 1.0 | Սահմանել շահ ըստ հաճախորդի պահանջներին |
| In-band տատանման | ≤1dB | լեռնագագաթ |
| մուտքագրման մակարդակը (dBm) | -80 | |
| ուսի հարաբերակցությունը (DBC) | ≤-30 | |
| RX շահ (dB) | 5 | |
| RX Noise գործիչ (dB) | ≤2.5 | |
| ՌԴ անցումը մակարդակը | +3.3V ~ + 5V | Բարձր մակարդակի ուղարկել ցածր մակարդակի ստացում |
| մեկուսացում | 50dB | |
| Սնուցման պահանջները | ≤ 28 VDC 20W / 3A | |
| RX օպերացիոն ընթացիկ | ≤0.6A | |
| TX օպերացիոն ընթացիկ | ≤3.0A | |
| աշխատանքային Ջերմաստիճանը | -20~ + 65 ℃ | |
| ինտերֆեյս տեսակը | SMA-50KFD | |
| մոդուլ Dimension (մմ) | 178 × 91 × 25 |
Power supply պայմաններ:
+28V Սնուցման: տակառիկ 2
+12V Սնուցման: տակառիկ 3
նախաներկում: տակառիկ 1
5-վտ PA հզորության ուժեղացուցիչ: AMP-TDD-800-830MHz-5W, 815± 15 ՄՀց 806-826 ՄՀց-ի համար
10-վտ PA հզորության ուժեղացուցիչ: AMP-TDD-800-830MHz-10W, 815± 15 ՄՀց 806-826 ՄՀց-ի համար
20-վտ PA հզորության ուժեղացուցիչ: AMP-TDD-800-830MHz-30-20W, 815± 15 ՄՀց 806-826 ՄՀց-ի համար
