PA1400/PA800 pro modul DLM/DLB

Tento PA1400(nebo PA800) zesilovač je 2W lineární výkonový zesilovač, navrženo pro použití s ​​modulem DLM/DLB

Funkce:

• Frekvenční pásmo: 1425MHz - 1455 MHz(PA1400), 800MHz - 830 MHz(PA800)
• RF vstup: DLM(nebo DLB) modul RF out(25± 2dBm)
• RF výstupní výkon: 2W(33dBm)
• PA1400 Tx zisk: 11dB, při použití s ​​DLM(nebo DLB) Modul, nastavte maximální RF výkon DLM na 22~24 dBm, pak bude výstupní výkon RF 33 ~ 35 dBm.
• PA800 Tx zisk: 13dB, při použití s ​​DLM(nebo DLB) Modul, nastavte maximální RF výkon DLM na 20~22 dBm, pak bude výstupní výkon RF 33 ~ 35 dBm.
• • Podporuje dvoukanálová videa současně: DC12V~16V
• Spotřeba energie: <6W průměr

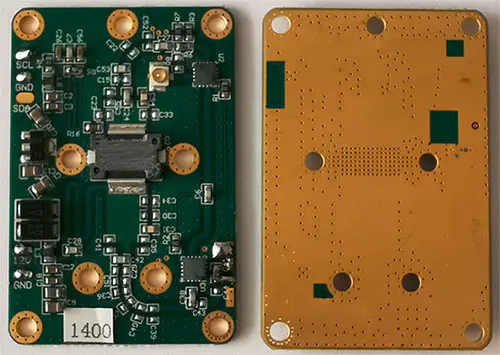

• Velikost PCBA: 46.5*31mm, tloušťka DPS: 1.2mm
• Impedance: 50 ohm

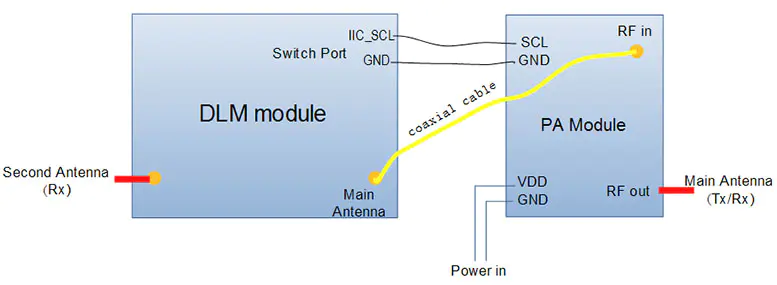

Spolupráce s DLM(nebo DLB) Modul:

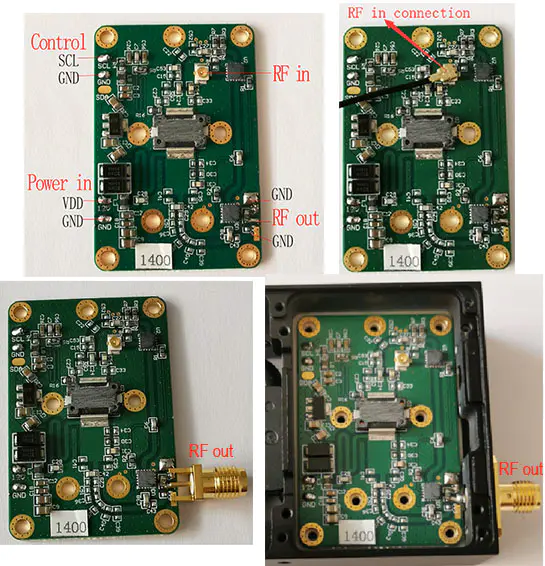

I / O

• Podporuje dvoukanálová videa současně	Dvě lepicí podložky, by měl být připájen pro spojení s napájecím VDD a GND.
Řízení	Dvě lepicí podložky, pro spojení s DLM by měl být připájen(nebo DLB) Spínací signální podložka(SCL a GND). Vstup vysoký(1.8V na 3,3V) bude řídit zesilovač a pracovat v režimu Tx. Nízký vstup umožní modulu PA pracovat v režimu Rx.
RF vstup	IPEX konektor pro spojení s hlavní anténou DLM(nebo DLB) modul.
RF výstup	Lepící podložka, by měl být připájen ke konektoru antény.

Pouzdro a montáž

PA1400/PA800 je pouze OEM modul PCBA. Když používáte tento PA pro práci s DLM(nebo DLB) modul, měli byste pro své zařízení vyrobit kovové pouzdro, a pro PA desku musí být navržena samostatná komora. A také, mezi PA deskou a horním krytem by měla být zachována vzdálenost alespoň 6 mm. Zadní strana PA desky by měla být namontována na kov přímo a těsně, aby napomohla odvodu tepla a umožnila elektrické uzemnění. Pro optimální výkon je důležité zahrnout adekvátní strategie odvodu tepla, které zahrnují chladič nebo ventilátor do všech návrhů, které integrují PA OEM modul..
