IF çıkış frekansını kontrol etmek için LO frekansı nasıl ayarlanır

SSS: Aşağı dönüştürücünün LO frekansı değiştirilebilir mi? (örneğin, itibaren 1750 MHz'den 875 MHz veya 750 MHz)?

S: Merhaba, Sizden aldığımız aşağı konvertörler LO frekansını yarıya indirecek şekilde modifiye edilebilir mi?? Şu anda faaliyet gösteriyorlar 1750 MHz — geçici olarak çalışabilirler mi? 875 MHz veya olarak ayarlanmalıdır 750 MHz?

bir: Evet, LO (Yerel Osilatör) frekans değiştirilebilir. ancak, modifikasyonun mühendislerimiz tarafından yapılmasını şiddetle tavsiye ederiz., veya optimum performans ve stabiliteyi sağlamak için üniteyi ayarlama için bize iade etmeniz.

Kendiniz değiştirmeyi tercih ederseniz, aşağıdaki prosedürü takip ederek de mümkündür.


🔧 Kendini Değiştirme Kılavuzu

1. Donanım Kurulumu

  • FDC'nin metal muhafazasını açın (Frekans Düşürücü Dönüştürücü).
  • Cihazı bilgisayarınıza bir bağlantı kullanarak bağlayın. USB'den TTL'ye adaptör.

Kablolama (3 yalnızca bağlantılar):

  • Teksas → RX
  • RX → TX
  • GND → GND

Gerekirse kabloyu kendiniz de yapabilirsiniz.

IF frequency is set by tuning the LO frequency
IF frekansı LO frekansı ayarlanarak ayarlanır
Tune LO to modify the IF output frequency
IF çıkış frekansını değiştirmek için LO'yu ayarlayın
Changing LO shifts the IF frequency accordingly
LO'nun değiştirilmesi IF frekansını buna göre değiştirir
IF depends on LO frequency in downconversion
IF, aşağı dönüşümde LO frekansına bağlıdır

2. Seri Port Üzerinden Yazılım Kontrolü

Modüle komut göndermek için bir seri terminal aracı kullanın.

Modifying LO Frequency From 1750 MHz to 875-750 MHz
LO Frekansını Değiştirme 1750 MHz'den 875-750 MHz

3. Mevcut Durumu Kontrol Et

Emretmek:

check?

Açıklama:

  • Geçerli çalışma durumunu ve algılanan frekans değerlerini döndürür.

Önemli:

  • Komut soru işaretiyle bitmeli (?), aksi halde geçersiz olacaktır.

4. LO Frekansını Değiştirin

Aşağıdaki komutları göndererek LO frekansını ayarlayabilirsiniz.:

Target_FRE1=XXXX;
Target_FRE2=XXXX;
Target_FRE3=XXXX;

açıklama:

  • XXXX = istenilen frekans değeri (birim: MHz)
  • Her komut belirli bir LO modülüne karşılık gelir (LE1 / LE2 / LE3)
  • Sistem ayarlandıktan sonra otomatik olarak yeni frekansa yeniden kilitlenecektir.

Örnekler:

  • LO'yu şu şekilde ayarlayın: 875 MHz:
Target_FRE1=875;
  • LO'yu şu şekilde ayarlayın: 750 MHz:
Target_FRE1=750;

Önemli:

  • Her komut noktalı virgülle bitmeli (;), aksi halde geçersiz olacaktır.

⚠️ Önemli Notlar

  • Hedef LO frekansının donanımın desteklenen çalışma aralığında olduğundan emin olun.
  • LO'nun değiştirilmesi IF çıkış frekansını ve sistem performansını etkileyebilir.
  • Yanlış yapılandırma sinyal kararsızlığına veya kilit kaybına yol açabilir.

✅ Tavsiye

En iyi sonuçları elde etmek ve olası sorunlardan kaçınmak için, tavsiye ediyoruz:

  • Rehberlik için mühendislik ekibimizle iletişime geçme, veya
  • Profesyonel modifikasyon ve kalibrasyon için ünitenin bize iade edilmesi

Herhangi bir sorunuz varsa veya konfigürasyon yazılımına ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin.

$350.00
Orijinal fiyat şuydu:: $1,500.00.Şu anki fiyat:: $450.00.

BDC Blok Aşağı Dönüştürücü

COFDM RF Frekans Aşağı Dönüştürücü BDC FDC

Orijinal fiyat şuydu:: $999.00.Şu anki fiyat:: $790.00.
Orijinal fiyat şuydu:: $999.00.Şu anki fiyat:: $790.00.

SSS

LO'yu ayarlamanız gerekiyorsa (yerel osilatör) aşağı dönüştürücü aralığı, önce alt vidaları çıkarmalı ve aşağı dönüştürücünün üst kapağını açmalısınız. Ancak o zaman dahili konektöre erişebilecek ve USB-UART adaptörünü takabileceksiniz..

S: TX ve RX nedir? Bunları dönüştürücüde bulamıyorum.

bir: TX ve RX standart UART iletişim sinyalleridir:

  • Teksas (VAXIS STORM SL1620 Pro 1200FT Kablosuz HD Video İletim Sistemi 800M 3G SDI HDMI 1080P 60Hz Yayın Vericisi): cihazdan veri çıkışı
  • RX (Almak): cihaza veri girişi

Ayrı modüller değiller; bunlar zaten dönüştürücünün arayüz pinlerinde etiketlenmiştir.

S: Konektörde hangi pinler mevcut??

bir: Konektörün dört pimi vardır:

  • GND - Zemin
  • Teksas – İlet
  • RX - Almak
  • 3.3V – Güç kaynağı (5V DEĞİL)
Pin definition for the serial port used in downconverter debugging.
Aşağı dönüştürücü hata ayıklamasında kullanılan seri bağlantı noktası için pin tanımı.

S: Doğru şekilde nasıl kablolamalıyım?

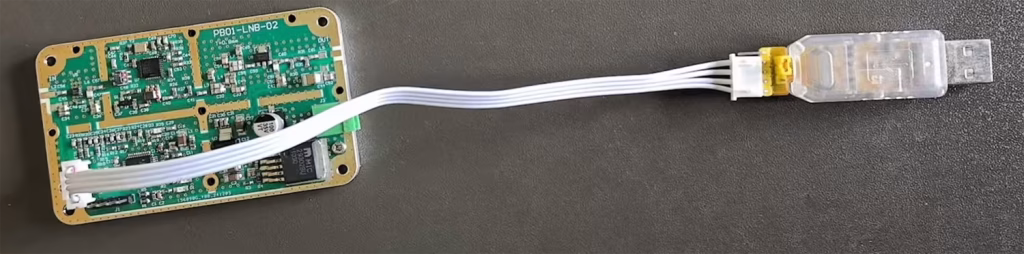

Connect the downconverter to a USB-to-UART adapter
Aşağı dönüştürücüyü bir USB-UART adaptörüne bağlayın

bir: Lütfen aşağıdaki şekilde bağlanın:

  • GND → GND
  • Teksas → RX (çapraz bağlantı)
  • RX → TX (çapraz bağlantı)
  • 3.3V → Güç kaynağı girişi (USB'den UART adaptörüne veya düzenlenmiş 3,3V kaynaktan)

⚠️ Önemli: TX ve RX'in kesişmesi gerekir; aksi takdirde, iletişim işe yaramayacak.

This cable must be connected exactly as shown-otherwise-it may damage the downconverter
Bu kablo tam olarak gösterildiği gibi bağlanmalıdır, aksi takdirde downconverter zarar görebilir.

S: 5V güç kullanabilir miyim?

bir: ❌ Hayır, 5V'ye izin verilmiyor.
✔ Yalnızca 3.3V güç kaynağı desteklenir.

5V kullanmak aşağı dönüştürücünün hasar görmesi veya yanması.

S: USB üzerinden çalıştırabilir miyim?

bir: Evet. USB-UART adaptörünüz kararlı bir bağlantı sağlıyorsa 3.3V çıkışı, yapabilirsiniz:

  • Aşağı dönüştürücüye güç sağlamak için USB 3.3V kullanın
  • TX'i bağlayın / RX / İletişim için GND

S: Yazılım kullanımı

bir: Doğru kablolamadan sonra, kullanabilirsiniz SSCOM yazılımı için:

  • Seri bağlantı noktasını açın
  • Cihazla iletişim kurun
  • Yerel osilatörü ayarlayın (LO) frekans ve diğer parametreler

Önemli güvenlik notları ⚠️

  • Konektörün doğru yönde takıldığından emin olun
  • Geriye doğru TAKMAYIN
  • 5V güç KULLANMAYIN
  • Yanlış kablolama, aşağı dönüştürücüye kalıcı olarak zarar verebilir
