Какво е автоматично проследяване на антена?

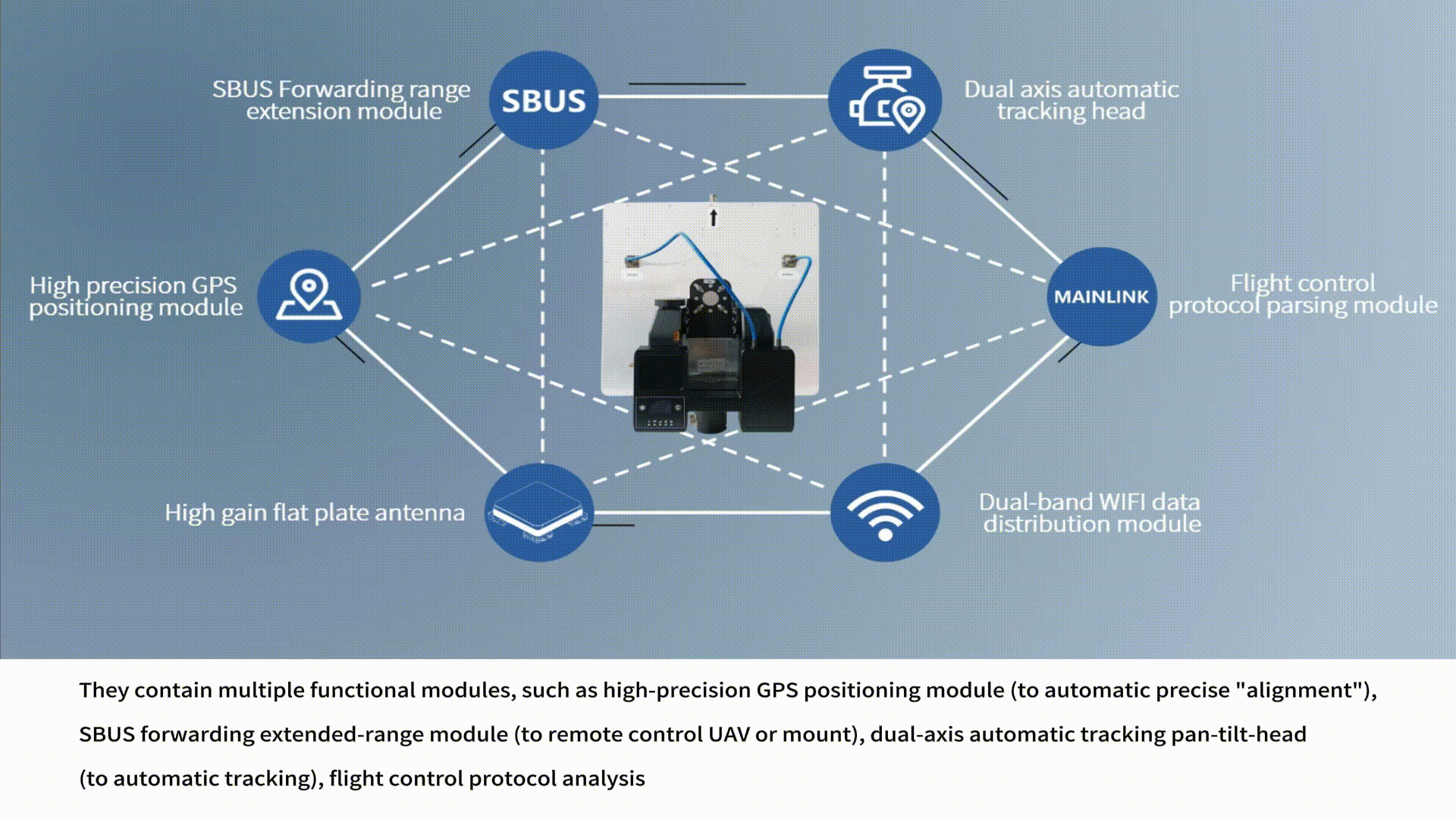

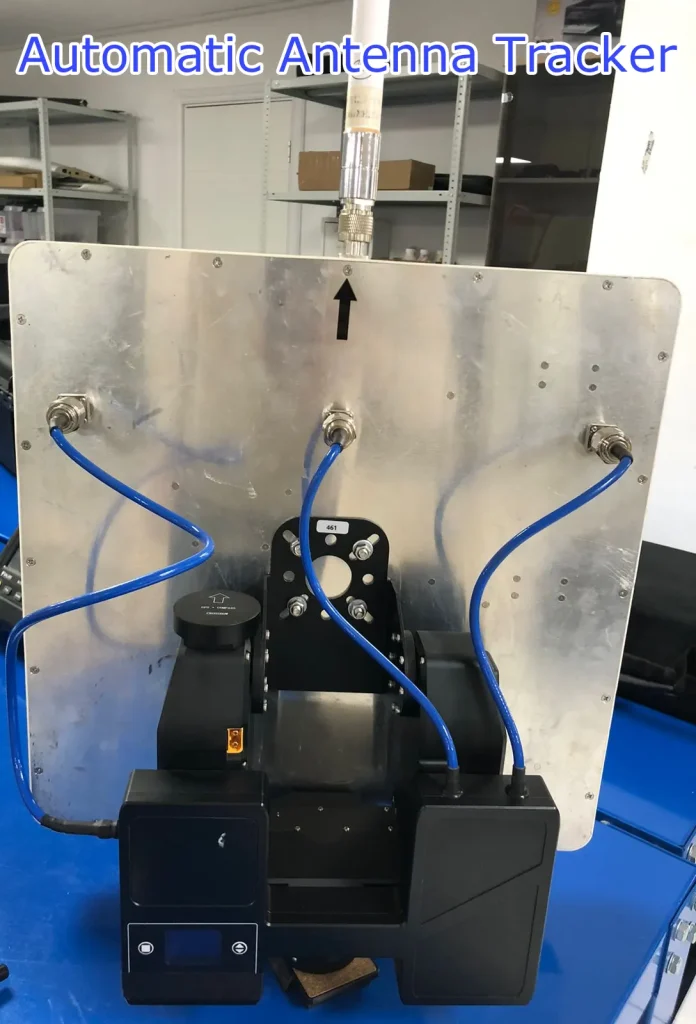

Устройство, наречено автоматично проследяване на антена, може да насочи насочена антена към движещ се обект, като дрон. Устройството обикновено се състои от кардан, който може да върти антената в две посоки, контролер за изчисляване на ориентацията и местоположението на целта и комуникационна връзка за изпращане и получаване на данни. Автоматичните тракери за антени могат да се използват за приложения, които се нуждаят от голям обсег, надеждна безжична комуникация. Примерите включват FPV (изглед от първо лице) летене, радио пеленгация, и сателитна комуникация.

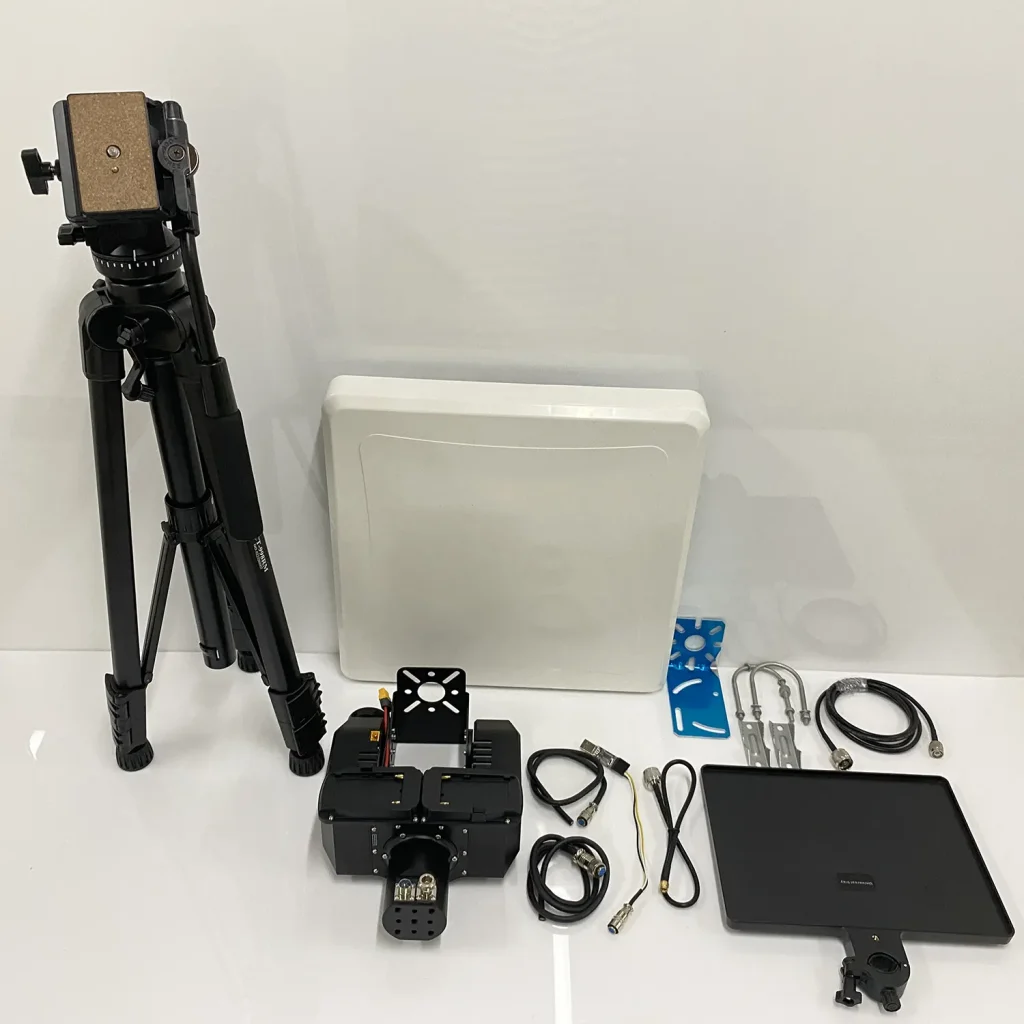

Автоматичните антени за проследяване на дронове проследяват дрон, използвайки GPS данни или телеметрични сигнали и след това насочват антената му към него, за да повишат качеството на предаване на видео или данни. Някои видове, като AAT Auto Antenna Tracker Gimbal, дори променяйте честотата или канала на честотите/каналите на трансивъра за работа без смущения.
Ръководство за потребителя на AAT за автоматично проследяване на антена
ЧЗВ
въпрос: Поддържа ли вашата автоматична антена проследяващ сурови данни или данни за mavlink?
на трансивъра на самолета, TTL порта, който получава NMEA-0183 данни, е различен от порта, на който ще изпращам и получавам данните от реда? Защото ще използвам NMEA-0183 За да изпратите TTL GPS ДАННИ към трансивъра на самолета, Моля, потвърдете с мен, че връзката за данни е конфигурирана да изпраща и получава необработени данни. Не е протокол за връзка на Mav, добре ли е?
Отговор: поддържа.
въпрос: Направете вашия автоматичен проследяващ антена с GPS и Compass?
Отговор: да.
С GPS функция, цената е по-висока от USD60 / RMB400.
въпрос: Какво ще кажете за честотния обхват на вашата автоматична антенна проследяваща AAT поддръжка?
Отговор: Карданът може да издържи само на 3G радиочестота, и загубата е много голяма, ако е по-висока. Това означава, че радиочестотата е от 0-3000Mhz/3G. Например, 800Mhz е 0.8G < 3G, тогава поддържа. Основният сутрешен приемо-предавател 1428-1447Mhz, 1.4G е по-малко от 3G, така че също поддържа.
Ако вашата честота на предаване е 3500Mhz, 3.5G, след това можете да инсталирате приемника на насочената антена.
въпрос: Какъв е HS кодът на вашия AAT?
Отговор: Име на продукта: Гимбал с директно задвижване, Митници HS код: 8543709990.
въпрос: Поддържа ли две антени?
Имам две антени, една Yagi антена, предназначена за проследяване на честота от 433MHz, и една пач антена в микролентов дизайн на честота 5.8GHz за улавяне на видео сигнала от дрона.
Отговор: Ние разбираме, че вашето безжично видео предаване и радио телеметрия са две независими устройства. Нашата автоматична антена Gimbal има само еднопосочен конектор за захранване с високочестотен захранващ и плъзгаща се писта.
Ако вашето безжично видео предаване и безжично предаване на данни имат две различни работни честоти, Имате нужда от два автоматични проследяващи антени, за да проследявате.
въпрос: Трябва ли автоматичният Gimbal да бъде оборудван с този вид адаптер кабел? Ще се забие ли при въртене 360 градуса?
Отговор: Нашата антена Gimbal има вграден плъзгащ се пръстен и поддържа 360-градусова ротация.
въпрос: Нашето предаване на видеоклипове с дронове е порт за данни RS232, Можете ли да промените вашата автоматична антена AAT на RS232 от по подразбиране TTL?
Отговор: да, Можем да персонализираме порта за данни към RS232.
въпрос: Можем ли да изпратим команди до AAT? Например, Антената отива под определен ъгъл, когато траекторията проследява или връзката е загубена.
Прочетох ръководството за потребителя, но не можах да намеря командите, Когато няма данни, Искам Gimbal да посочи 25 градуси в Азимут относно Севера и 40 градуси в кота.
Отговор: Това изисква софтуер за програмиране да се свърже с Gimbal.
Можете да стартирате нашата програма на вашия компютър, или можете да интегрирате нашата програма във вашата наземна станция.
Тук можете да изтеглите нашия програмист.
MAVLink Proj.rar (примерен код)
https://drive.google.com/file/d/1xEqn_lUoiieNuf7Aoh87d2-3bHTV0GUh/view?usp=sharing
Mavlink_MFD.rar (протокол)
https://drive.google.com/file/d/1TosLRNbjT1OZl38g4QpKQ46nnGXIMFAo/view?usp=drive_link
въпрос: С горния софтуер, Не можах да изпратя команда. Трябва ли да използваме горен TTL конектор?
Има ли специфична настройка? За интегриране с нашата наземна станция, можете ли да ни дадете примерен код или протокол?
Отговор: използвайте долната (кабел за актуализиране на фърмуера) за да изпратите командата (MAVLinkProj).
въпрос: Каква е теглото и размера на тракера само в пакета?
Отговор: 35х32х17см, и 5,5 кг
въпрос: AAT изпраща съобщение на 20 Hz до нашата наземна станция. Нуждаем се от описание на параметрите, които са изпратени. Два параметъра Yaw и pitch са нашата команда или реалната позиция на антената?
Отговор: Yaw и pitch са вашите командни стойности. но тракерът изпълнява командата бързо. така че можете да го считате за реална стойност.
въпрос: Вашата система за проследяване на антената има въртяща се връзка и плъзгащ пръстен. Колко максимална RF мощност може да приеме въртящото се съединение? като 10 ватове или 50 ватове или повече.
Отговор: Без граници.
въпрос: Имаме директно GPS захранване, идващо от въздушното звено през rs232. Форматът е NMEA. Това е стандартен GPS низ, моля, потвърдете го два пъти.
Отговор: да, нашият инженер потвърждава, че е така NMEA стандартен GPS низ.
въпрос: Какъв е обхватът на автоматичния тракер за антена за разходка на охлюв?
Отговор: Що се отнася до разстоянието на предаване на автоматичната панорамна-наклонена плоска антена, можем да го разберем от параметър. Усилването на 1,2-метрова всепосочна антена от фибростъкло е около 7 DBI. въпреки това, ако е насочена антена 40×40 см, неговата печалба може да достигне 14-16 DBI, Което означава, че автоматичната антена проследяваща с насочена антена има два пъти по -голяма от антената, получаваща чувствителност, отколкото антената от всепосочна фибростъкло, и поддържаният диапазон на предаване може да бъде повече от два пъти по -дълго време.
