منبع تغذیه این فرستنده و باتری هر دو هستند 3A@28V. در زمان عادی, باتری مورد استفاده ما برای آزمایش 7AH است, می تواند 2 تا 4 ساعت کار کند. در صورت خرید باتری قابل شارژ 15AH, می تواند به طور مداوم برای حدود 4 تا 8 ساعت کار کند.

نه تنها فرکانس را در پارامتر UI وب به راحتی تغییر دهید, پس از تغییر فرکانس, همچنین نیاز به تعویض پاور آمپلی فایر داخل و همان فرستنده فرکانس و آنتن گیرنده دارد. بنابراین خریدار باید قبل از تحویل تأیید کند که به کدام فرکانس نیاز دارید. آنتن با توجه به این فرکانس سفارشی شده است.

در مورد کابل RF, مهندس ما استفاده طولانی مدت از آن را توصیه نمی کند. کاهش 0.5dB برای کابل RF یک متری وجود خواهد داشت. برای 3 متر کابل RF, قدرت سیگنال 1.5dB کاهش می یابد.
به منظور پشتیبانی از مسافت های طولانی, بهتر است از کابل RF کمتر استفاده کنید 1 متر?
در حقیقت, فرستنده بسیار کوچکتر است, بهتر است فاصله کمی از فرستنده تا آنتن فرستنده حفظ شود. کابل منبع تغذیه فرستنده و کابل اترنت از دوربین به فرستنده می تواند طولانی تر باشد زیرا هیچ تلفاتی مانند کابل RF وجود ندارد..

بله, ورودی ویدئوی پیش فرض پورت اترنت IP RJ45 است, اگر شما دوربین HDMI یا SDI یا AHD است, فقط یک جعبه رمزگذار کوچک برای حل این مشکل. لطفا مدل زیر را بررسی کنید.

1. اگر منطقه شما دارای سیگنال تلویزیون دیجیتال DVB-T یا DVB-T2 است, این محدوده فرکانس تلویزیون 170-860 مگاهرتز است, دارای 800 مگاهرتز است, بنابراین 1.4G را انتخاب کنید بهتر است.
2. زیرا آنتن GPS سیگنال GPS را دریافت می کند و جهت GPS در پهپاد بالا است, آنتن فرستنده ما به سمت پایین جهت ارسال سیگنال به زمین است. در نتیجه, اثر فرکانس 1.4G در GPS ناچیز است.

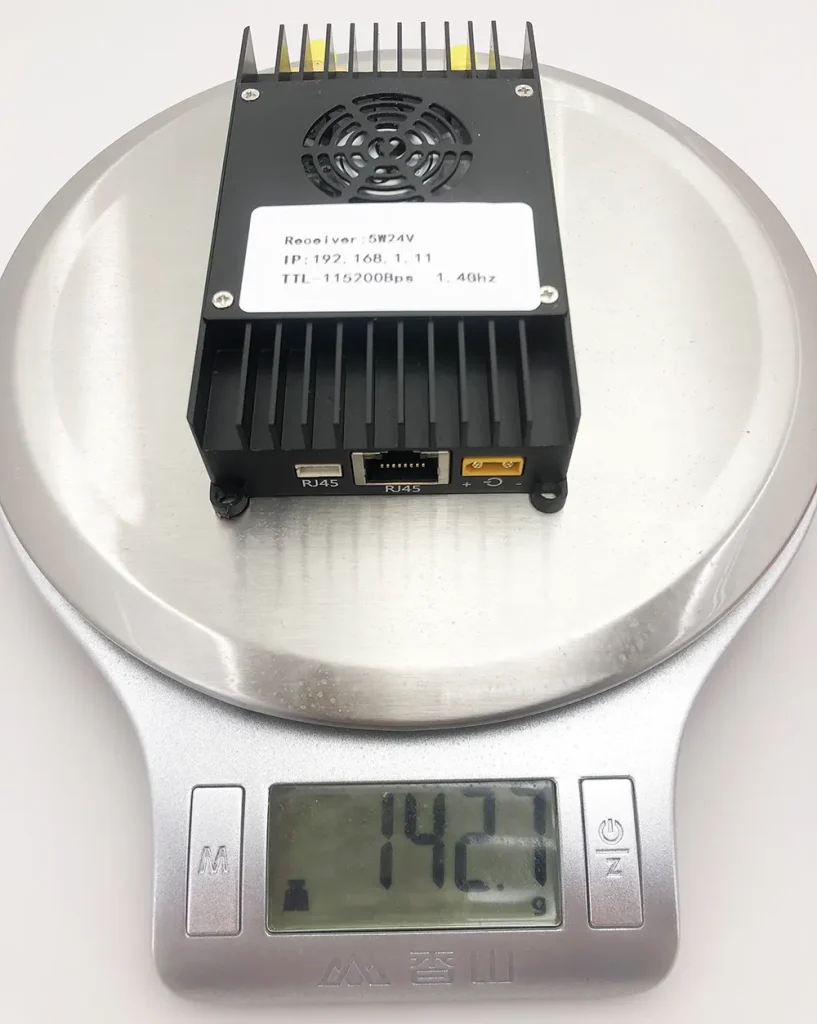

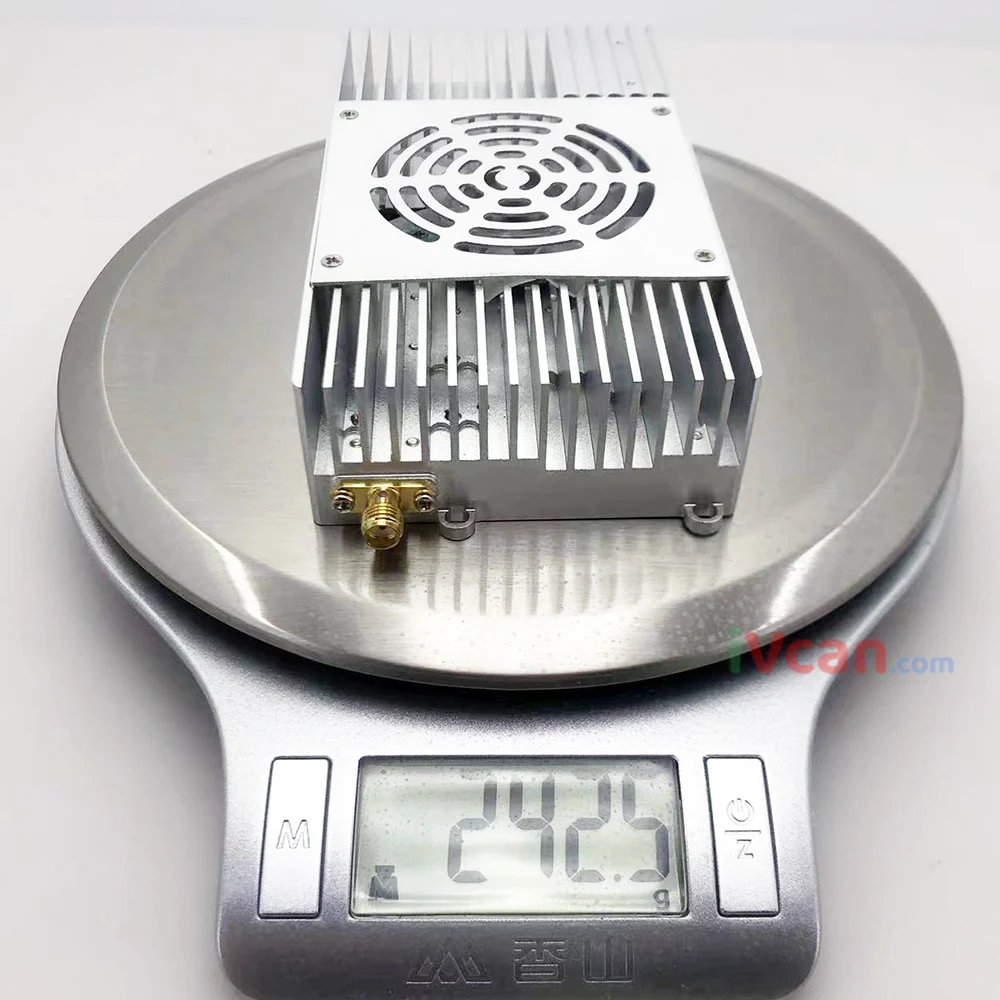

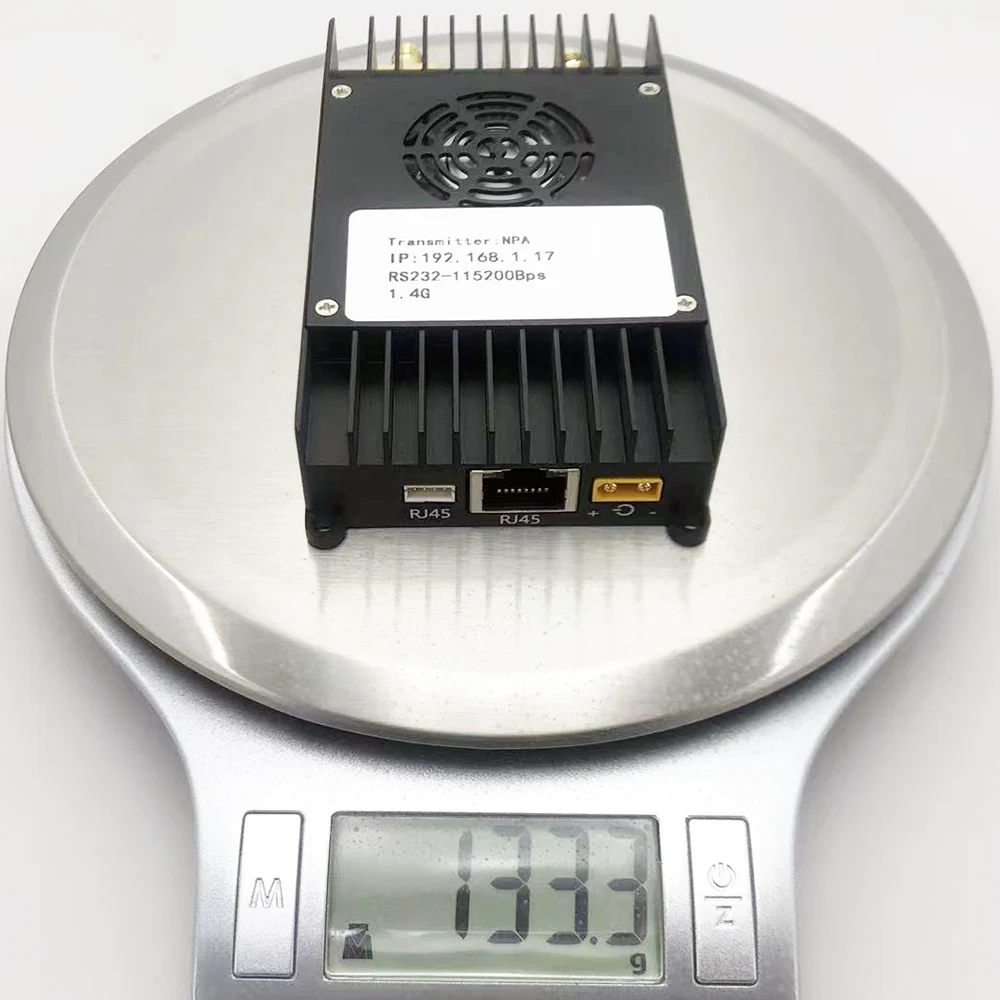

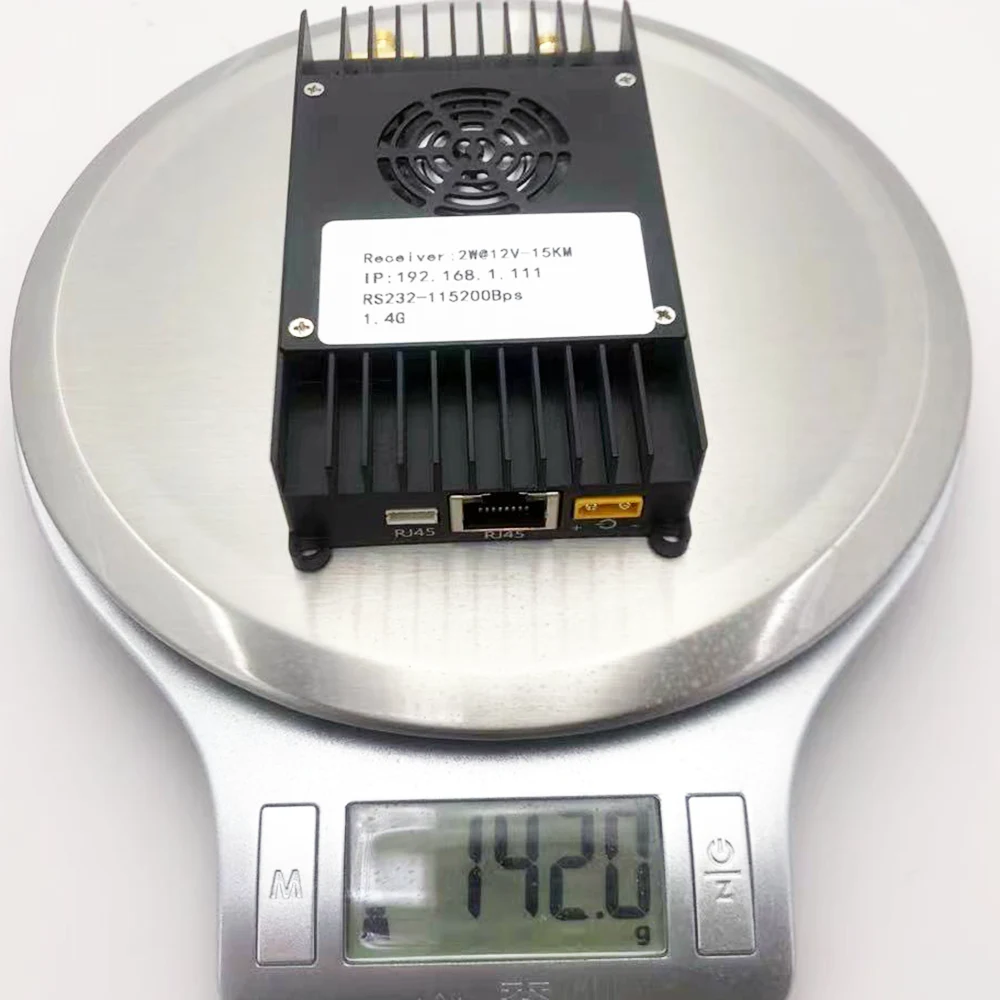

اندازه بسته بندی است 125 ایکس 23 x 11 سانتی متر. وزن ناخالص：3.72کیلوگرم， وزن حجمی：7.5کیلوگرم

در اینجا عکس مجموعه کامل است.

در مورد پرش فرکانس, مهندس پیشنهاداتی برای شما دارد.

1. زیرا محدوده فرکانس سیستم 20 مگابایت است, اگر پهنای باند شما 20 مگابایت انتخاب شده باشد, پس از آن نمی تواند پرش کند (فقط یک نکته). اگر پهنای باند 10 مگابایت انتخاب شود, سپس شما دو نقطه برای پرش دارید, اگر پهنای باند 5 مگابایت انتخاب شود, سپس شما دارید 4 به پرش اشاره می کند.
2. اگر 1410 مگاهرتز پارازیت داشته باشد, سپس 1420 مگاهرتز نیز مسدود شده است, چون فرکانس خیلی نزدیک است.
3. هنگام پرش فرکانس, انتقال داده یا ویدیو قطع خواهد شد, و ویدیوی شما ثابت خواهد شد.
4. در زمان عادی, بهتر است رقصیدن را انتخاب کنید نه.
5. اگر فاصله انتقال شما کمتر از 15 تا 22 کیلومتر است, سپس گزینه دیگری برای انتخاب داریم, فرکانس 110 مگابایت است, و حتی اگر پهنای باند 20 مگابایتی را انتخاب کنید, این دارد 5 نقاطی که می توان برای پرش فرکانس انتخاب کرد.

داده های وضعیت پیوند بی سیم RSSI به مشتریان نیاز دارد (مانند کنترلرهای پرواز) برای ارسال دستی دستورات AT برای به دست آوردن آن. از دو طریق می توان به دست آورد:

1. UART3 را پیکربندی کنید (پورت داده 3) به عنوان یک پورت سریال فرمان AT, و سپس دستورات AT را از طریق UART3 ارسال کنید (D3) بدست آوردن. https://ivcan.com/change-d3-from-transparent-serial-port-to-at-command/
2. نسخه سیستم عامل را به روز کنید 1.5.1 یا بالاتر, به طوری که یک سرور TCP اضافی در داخل وجود خواهد داشت تا مشتریان از طریق TCP به آنها دسترسی داشته باشند تا دستورات AT را برای به دست آوردن وضعیت بی سیم ارسال کنند..
3. چراغ LED برای نشان دادن وضعیت اتصال بی سیم استفاده می شود (مثلا, اگر پیوند بی سیم قطع شده باشد, نور خاموش خواهد شد), و هیچ پین خارجی اختصاصی برای اطلاع کنترل پرواز مشتری وجود ندارد.

یا ببینید لیست دستورات UART AT اینجا.

یا ببینید https://ivcan.com/how-to-get-the-rssi-and-snr-on-the-drone-transmitter/

1. پورت سریال انتقال ویدئوی بی سیم ما شفاف است, و هیچ داده ای به طور فعال به کنترلر پرواز ارسال نمی شود. این توسط ایستگاه زمینی کنترل می شود.
2. دستور failsafe را ارسال نمی کند, اما می توانید چراغ وضعیت پیوند را از نشانگر سیگنال ببینید.
3. در اینجا به معنی نشانگر قدرت سیگنال وضعیت پیوند است
   1. روشن نیست: نشان می دهد که پیوند بی سیم ماژول متصل نیست
   2. سرخ: نشان می دهد که پیوند بی سیم ماژول متصل شده است, اما قدرت سیگنال بی سیم بسیار ضعیف است
   3. نارنجی: نشان می دهد که پیوند بی سیم ماژول متصل شده است, و قدرت سیگنال بی سیم متوسط ​​است
   4. سبز: نشان می دهد که پیوند بی سیم ماژول متصل شده است, و قدرت سیگنال بی سیم بسیار قوی است
4. ما درک می کنیم که امیدوارید این عملکرد را داشته باشید, اگر هواپیما در حین پرواز سیگنال خود را از دست بدهد به خانه برنمی گردد زیرا کنترلر پرواز متوجه نمی شود که لینک rc از بین رفته است..
5. باید چراغ LED وضعیت پیوند را ببینید, اگر نارنجی یا قرمز باشد, شما باید هواپیما را از قبل کنترل کنید.
6. همچنین می توانید RSSI را در پنجره های زیر دریافت کنید

لطفاً تنظیمات سیستم عامل ارتقا را بررسی کنید, آخرین آپدیت سیستم عامل را از لینک زیر دانلود کنید.

https://ivcan.com/how-to-upgrade-the-latest-firmware-of-the-wireless-video-transmitter-and-receiver

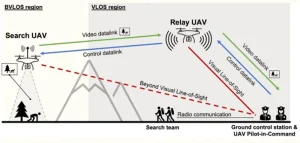

در حالت استفاده معمولی, یک گره به عنوان فرستنده, گره دیگری به عنوان گیرنده. اگر نیاز به حمایت از برد بلند یا بالای یک کوه دارید, مانند تصویر زیر, بله, لطفا 3rd nord را به عنوان درو بخرید.
فقط باید گره 3 را در وسط قرار دهید و گره سوم را 2D3U تنظیم کنید، سپس ok.

نحوه تنظیم گره سوم 2D3U?

با دستور AT تنظیم کنید:
at+cfun=0
at^dstc=0
at+cfun=1
پس از انجام عملیات، دستگاه پیوند را مجددا راه اندازی کنید

در صفحه مدیریت پارامتر UI وب و بخش اشکال زدایی,

فرمان AT

ورودی AT^DGMR?

اگر شما نتیجه بگیرید 6602, پس از آن است 15کیلومتر نسخه.

اگر شما نتیجه بگیرید 6603, پس از آن است 30کیلومتر نسخه.

4K ویدیو پشتیبانی می شود.
4جریان ویدیوی K به طور کلی بیش از 8 مگابیت در ثانیه دارد, و ویدئوی 1080P عموما بیش از 2M دارد, بنابراین فاصله انتقال ویدیوی بی سیم ما هنگام انتقال ویدیوی 4K کوتاه تر از 1080P خواهد بود..

در یک کلمه, تعریف ویدیو بالاتر است, فاصله انتقال کمتر است.
فشرده سازی ویدیو کوچکتر است, و فاصله انتقال بیشتر پشتیبانی می شود.

در فرآیند انتقال ویدئو, در صورت از دست دادن اطلاعات, تصویر موزاییک یا رکود ظاهر می شود, یخ زدگی و سایر پدیده ها.

تعداد محدودی ارسال مجدد در سطح پیوند بی سیم وجود خواهد داشت (البته, اگر وضعیت خوب نباشد، خطاهای داده نیز رخ می دهد). برنامه لایه بالایی در انتهای آن از آن آگاه نخواهد شد, همچنین از فرستنده درخواست ارسال مجدد نخواهد کرد.

اگر سیگنال پیوند بی سیم در نقطه خاصی پس از افزایش فاصله خوب نباشد, و همیشه خطاهای بیتی وجود دارد, غیرممکن است که آن را طوری طراحی کنید که همیشه دوباره ارسال شود, به طوری که تجربه کاربر نهایی بسیار ضعیف خواهد بود.

لایه پیوند بی سیم دارای مکانیزم ارسال مجدد محدود است. ما پروتکل tcp را برای انتقال در لایه انتقال ویدئو آزمایش کرده ایم (تلاش برای ارسال مجدد در لایه بالایی از طریق پروتکل tcp), اما آزمایش نشان داد که هیچ بهبود آشکاری وجود ندارد, و همچنین منجر به تاخیرهای غیرقابل کنترل خواهد شد.

1. گرمای تولید شده توسط هواپیما بسیار بیشتر از گرمای سمت زمین است. اگر فن کار می کند, بررسی کنید که آیا ورودی و خروجی هوای فن پایینی وجود دارد یا خیر (موقعیت های هیت سینک در هر دو انتها) مسدود شده اند
2. منبع تغذیه فرستنده واحد هوا را از 24 ولت به 12 تا 18 ولت تغییر دهید (قدرت انتقال به حدود 35 ~ 36DB کاهش می یابد)
3. با دستورات زیر AT قدرت انتقال هواپیما را کمی کاهش دهید: AT^DSSMTP="23" پس از تنظیم مجدد راه اندازی شود

سوال: آیا این تنظیمات حداکثر قدرت ماژول است? (24 DBM به)

پاسخ: 24dBm حداکثر توان خروجی ماژول پیوند است, و به دست آوردن PA (حدود 14dBm) باید اضافه شود. توان انتقال واقعی پس از خروجی PA منبع تغذیه 24 ولت حدود 38dBm است.

زمان بین شروع و اتمام فرآیند تولید: 10 روز برای سفارش مقدار کم.

کد HS: 8517629900

تفاوت بین واحد هوا (فرستنده) و واحد زمینی (گیرنده) دو نقطه است:

یکی نوع دستگاه است: واحد هوا (فرستنده) هست گره دسترسی و واحد زمین (گیرنده) هست گره مرکزی.

دو نسبت نرخ لینک پایین و بالا است. بیش از 30 کیلومتر, بهترین نسبت نرخ است 4:1 یا 3:2.

اگر نمی خواهید کابل اترنت گیرنده را مستقیماً به رایانه وصل کنید. سپس دسترسی به گیرنده در شبکه محلی شما آسان نیست.

در اینجا دو راه حل برای شما وجود دارد.

1. آدرس IP بخش شبکه 192.168.1.x را در سمت رایانه شخصی اضافه کنید (کامپیوتر را می توان با چندین آدرس IP بخش شبکه پیکربندی کرد)

2. IP گیرنده داده ویدیوی بی سیم را از آن تغییر دهید 192.168.1.12 به آدرس بخش شبکه 10.220.20.x برای ملاقات با شبکه محلی شما.

برای سوالات و راه حل های بیشتر, لطفاً با همکار یا مهندس شبکه محلی خود صحبت کنید, گیرنده ما مانند یک کامپیوتر با آدرس IP است, باید آدرس IP بخش شبکه را ثابت نگه دارد, مثلا, 192.168.1.xxx.

1. بله, سه راه حل برای این کار وجود دارد.
2. TX900 دارای سه پورت داده است. تشخیص از طریق پورت های سریال شفاف مختلف, مانند D2 برای کنترل هواپیماهای رله و D3 برای کنترل هواپیماهای ماموریت. نقطه ضعف این است که گیرنده TX900 باید به دو پورت سریال متصل شود تا دستورالعمل ها را جداگانه ارسال کند..
3. برای ارسال انبوه داده ها از همان پورت سریال شفاف استفاده کنید, و سپس پروتکل های لایه را اضافه کنید (مانند اطلاعات هدر) به داده ها برای تشخیص اینکه کدام هواپیما باید داده ها را دریافت و پردازش کند. اشکال این است که پردازش ارسال و دریافت داده ها پیچیده است.
4. یا از دو گیرنده استفاده کنید: یک گیرنده برای هواپیمای ماموریت است (فرستنده), و یک گیرنده دیگر برای پهپاد تکرار کننده است. اتصال و عملکرد آسان تر است.
