DLM/DLB模块的PA1405/PA805

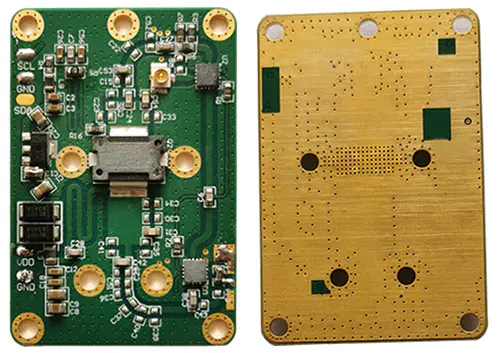

这个PA1405(或PA805) 放大器是5W线性功率放大器, 设计用于DLM/DLB模块.

特征:

• 频带: 1425MHz-1455MHz(PA1405), 800MHz-830MHz(在805)
• 射频输入: DLM(或DLB) 模块RF(25±2dBm的)
• 射频输出功率: 5W¯¯(37dBm的)
• PA1405 TX增益: 15分贝, 当与DLB/DLM模块一起使用时, 设置DLB/DLM的最大RF功率为22〜25 dBm, 那么射频输出功率为37~39dbm.
• PA805 TX增益: 17分贝, 当与DLB/DLM模块一起使用时, 将DLB/DLM的最大RF功率设置为20〜23 dbm, 那么射频输出功率为37~39dbm.
• 提供远程: DC24V〜25V, 最小1.8A@24V电源电流额定值
• 能量消耗: <14W平均
• PCBA尺寸: 46.5*31毫米, PCB的厚度: 1.2毫米
• 阻抗: 50 欧姆

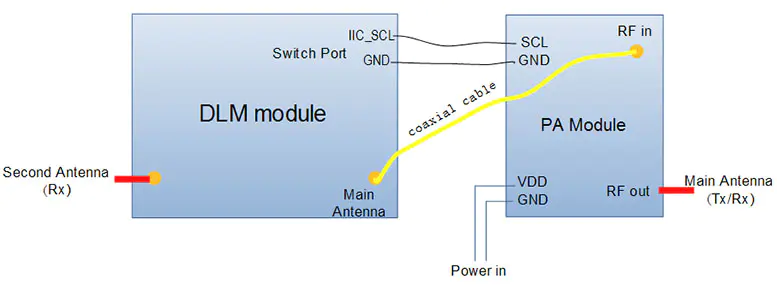

与DLM一起工作(或DLB) 模块:

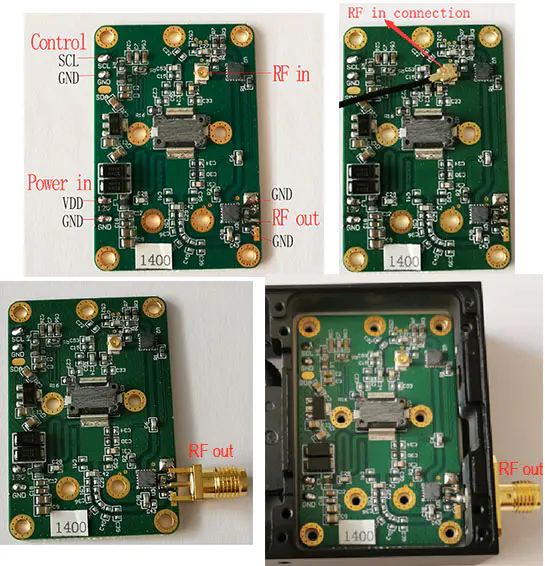

I / O

提供远程	应焊接两个焊盘以连接电源 VDD 和 GND.
控制	应将两个粘合垫焊接以与DLM连接(或DLB) 开关信号垫(SCL 和 GND). 输入高(1.8V 至 3.3V) 将驱动放大器并在TX模式下工作. 输入低将使PA模块在RX模式下工作.
射频输入	与DLM的主要天线连接的IPEX连接器(或DLB) 模块.
射频输出	焊盘应焊接到天线连接器.

外壳和组装

PA1405/PA805只是OEM PCBA模块. 当您使用此PA与DLM一起工作时(或DLB) 模块, 你应该为你的设备制作一个金属外壳, 并且必须为 PA 板设计一个单独的腔室. 并且, PA板与上盖之间应保持至少6mm的空间. PA板的背面应直接和紧密地组装到金属上，以帮助散热并启用电地接地连接. 为了获得最佳性能, 在任何集成 PA OEM 模块的设计中包含适当的散热策略非常重要.

我们还可以根据客户的要求为此PA模块制作金属室.
