无线视频传输常见问题

1. 是, 频率范围可以从 170Mhz 改变 (更好 从 220Mhz) 至 860Mhz. 所以它可以很好地工作在260Mhz频段.
2. 发射器和接收器上的频率应修改为相同. 有原因的, 功率放大器和天线频率应修改相同的频率. (您需要为发射机和接收机购买功率放大器和天线以满足您改变的频率).
3. 为了提高发射和接收的灵敏度, 频率带宽通常做得很窄 (中心频率 ±15兆赫, 所以带宽应该是30Mhz). 发射机功率放大器和天线频率根据您需要的频率专门定制.
4. 下单时最好, 请告诉我你需要什么样的工作频率. 我们的工程师将修改发射器和接收器的频率, 并根据此频率范围修改PA和定制天线 确保最佳灵敏度，支持最长传输距离.
5. 默认频率为 590Mhz, 30MHz (+/-15兆赫), 您可以在不修改功率放大器和天线的情况下进行更改. 例如, 578兆赫, 584兆赫, 590兆赫, 596兆赫, 和 602MHz.
6. 如果需要修改发射机频率和带宽, 您需要参数配置板专用工具, 请看下面的图片, 它不是默认配件, 请额外付费购买或在订购前联系我们.

是, 它支持发送视频和UART数据 从发射器和接收器.
因为是单向传输, 所以它不能将控制命令从接收器发送到发射器.

如果您需要从接收器发送控制命令或其他数据来控制发射器上的相机或无人机等其他设备, 你可以加一套便宜的数字传输设备, 联系我们, 我们可以为您定制.

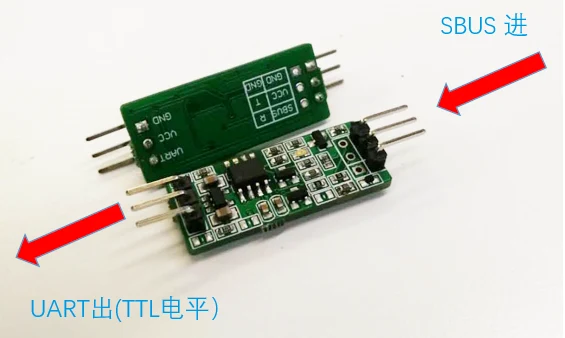

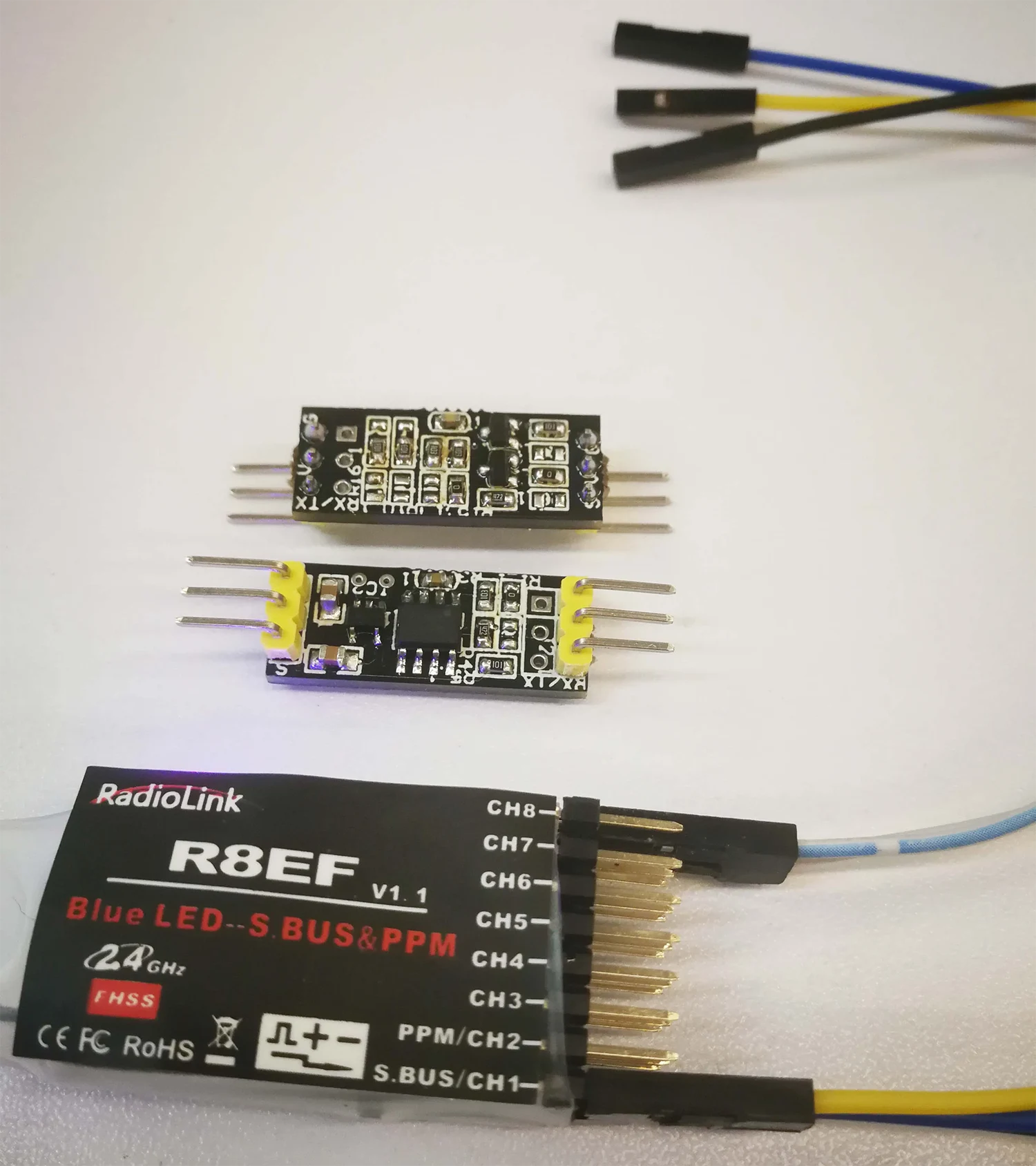

请在以下链接检查发送器和接收器上的 UART 定义. 请告诉我你是否想要一根导线. (默认为否)

发射机默认功率放大器是 2 瓦特, 所以它可以支持 30 视距 KM.

下图是我们测试的从山到海边的距离.

如果你想传输更远的距离, 你可以增加功率放大器. 除了一瓦和两瓦, 我们也可以制作 5 瓦, 10 瓦, 和 20 瓦数供您选择. 更大的放大器也需要更大的电池和电流支持.

对于20W功率放大器, 电源应为24~28V. 仅在 28 伏特可以让功放达到最佳的工作性能.

我们的工程师可以将频率从默认的 590Mhz 更改为 300Mhz, 天线, 仓库里的PA都是590Mhz, 300Mhz 需要两周定制, 所以交货时间需要比我们默认的 590Mhz 更长.

默认全套

1. 标清发射器 ( 功率放大器 0.5W, 1W¯¯, 2W¯¯, 5W¯¯, 10W¯¯, 20W¯¯, 50W根据您的订单需求可选)
2. 标清发射器天线
3. HDMI CVBS 输出接收器带参数控制菜单和小屏幕
4. 0.8-仪表接收天线 1 个. (有两种安装或固定天线的方法: 1. 磁吸底座天线, 2. 默认 U型夹FRP玻纤天线 )
5. 可选的, 无线图传参数配置板.

(如果您需要磁吸底座天线, 快递或承运人认为磁性产品会干扰他们的飞机安全, 所以运费比U型夹子天线要高. )

默认全套包装尺寸

1. 84*21*12厘米
2. 毛重4.5KG
3. 如果您选择100cm以上天线和磁吸底座天线, 有些货运代理会收取额外费用, 如超长费、强磁性物品加费.

1. 发射器参数配置板与接收器上的不同. 参数配置板上的固件与发射器和接收器不同, 它们不能互换使用.
2. 变送器参数配置板可以调节变送器上的信号衰减. 每0.3db将减少0.5W PA.

题: 可以改变输出功率吗 (内部PA 0,5 W¯¯, 1 W¯¯, 2 W¯¯) 通过配置板?

1. 正如上面回答的, 您可以通过发射机上的参数配置板工具设置ATTEN的参数来调节输出功率. (该工具不包含默认包, 您需要在订购时告知您想要使用此工具)
2. 如果你买2W PA, 那么你可以设置它0.5W, 1W¯¯, 但不能改成5W.
3. 我们也可以做到5W, 10W¯¯, 20W¯¯, 如果需要支持远距离则50W.

没有.

此无线视频发射器仅支持 CVBS 摄像头或视频输入, 其他类型的摄像机需要额外的转换盒.

没有. 是COFDM (DVB-T) 技术.

所以COFDM频率范围是170-860Mhz. 它可以支持 477, 610, 675, 724, 816兆赫, 但不能支持 970, 1180, 1230 兆赫.

我们的特殊型号发射机可以支持以上所有范围, 但接收器需要使用下变频器块.

为了让我们的无线传输系统支持更广的范围和更好的信号强度, 我们一般将工作频率设置为某个点 (170~860Mhz), 并且其支持范围仅为正负15Mhz. 例如, 中心频率590Mhz, 最大支持频率范围应为 575Mhz~605Mhz, PA和天线是根据这个中心频率专门定制的.

是

该发射器的电源和电池都是 3A@28V. 平时, 我们用来测试的电池是7AH, 可以工作2~4小时. 如果购买15AH充电电池, 可连续工作约4~8小时.

不仅在 web UI 参数处轻松切换频率, 改变频率后, 它还需要改变内部的功率放大器和相同频率的发射和接收天线. 所以买家应该在发货前确认你需要的频率. 天线是根据这个频率定制的.

关于射频电缆, 我们的工程师不建议您使用它这么久. 一米射频电缆将减少 0.5dB. 对于 3 米射频电缆, 信号强度将降低 1.5dB.
为了支持远距离, 最好使用小于 RF 电缆 1 仪表?
事实上, 发射器非常小, 发射器到发射器天线最好保持较短的距离. 发射器的电源线和从相机到发射器的以太网电缆可以更长，因为没有射频电缆那样的损耗.

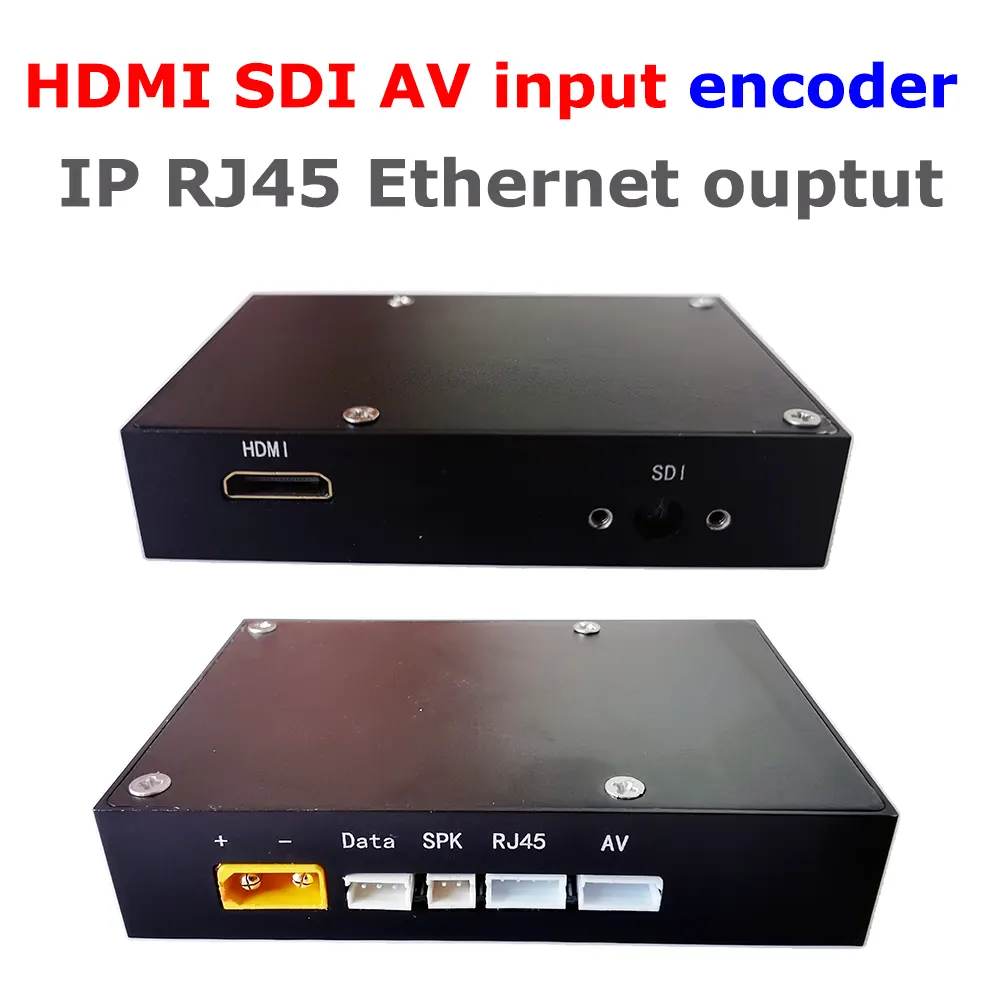

是, 默认视频输入为 IP RJ45 以太网端口, 如果你的 相机是 HDMI 或 SDI 或 AHD, 只需加一个小编码器盒即可解决此问题. 请检查以下型号.

1. 如果您所在地区有 DVB-T 或 DVB-T2 数字电视信号, 该 电视频率范围为170-860Mhz, 它包括800Mhz, 所以选择1.4G更好.
2. 因为GPS天线接收到GPS信号，无人机上的GPS方向是向上的, 我们的发射天线指向下方以将信号发送到地面. 结果是, 1.4G频率对GPS的影响可以忽略不计.

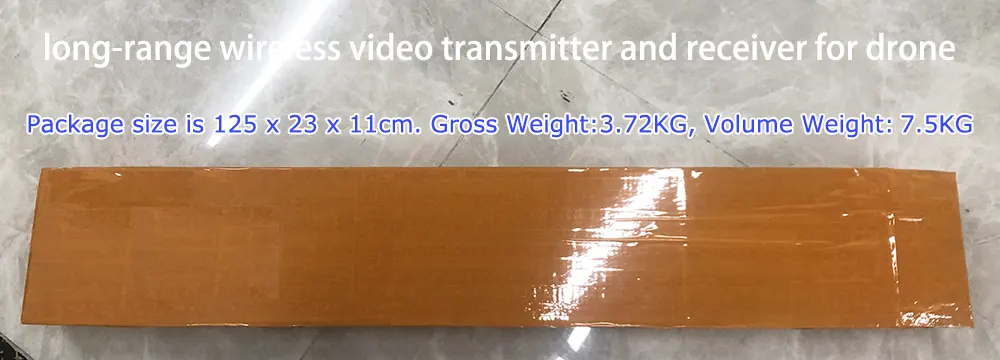

包装尺寸为 125 X 23 X11厘米. 总重量：3.72公斤， 体积重量：7.5公斤

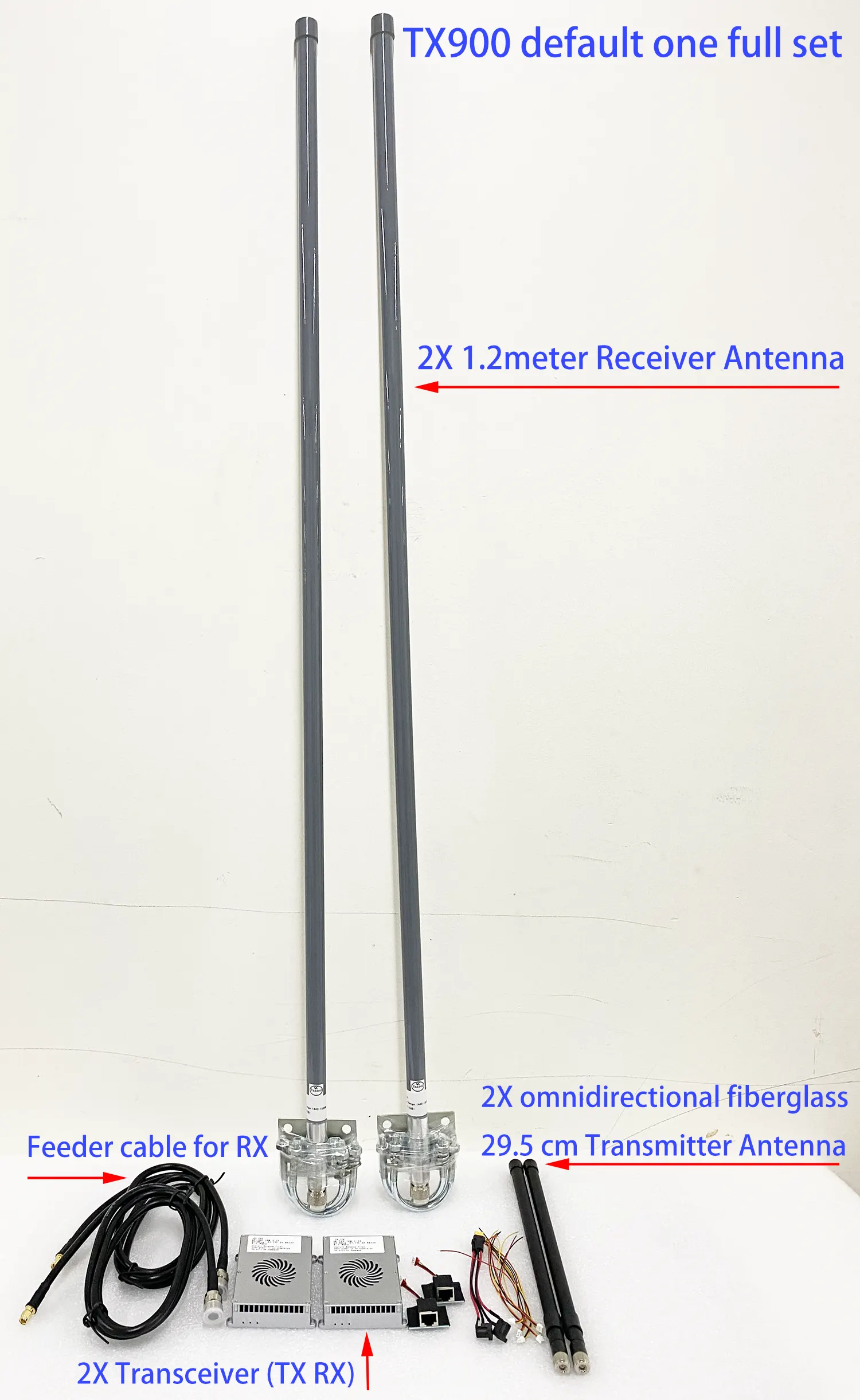

这是全套图片.

关于跳频, 工程师给你一些建议.

1. 由于系统频率范围为 20Mb, 如果您的带宽选择 20Mb, 然后它不能跳 (只有一点). 如果带宽选择 10Mb, 那么你有两点可以跳, 如果带宽选择 5Mb, 那么你有 4 跳跃点.
2. 如果 1410Mhz 卡住了, 然后1420Mhz也卡了, 因为频率太接近.
3. 跳频时, 数据或视频传输将被断开, 你的视频将被冻结.
4. 平时, 最好选择跳跃不是.
5. 如果您的传输距离小于 15~22km, 那么我们还有另一个选项可供选择, 频率有110Mb, 即使您选择 20Mb 带宽, 它有 5 跳频点可供选择.

客户需要RSSI无线链路状态数据 (例如飞行控制器) 手动发送AT指令获取. 可以通过两种方式获得:

1. 配置UART3 (数据端口第三) 作为AT命令串口, 然后通过UART3发送AT指令 (D3) 获得. https://ivcan.com/change-d3-from-transparent-serial-port-to-at-command/
2. 更新固件版本 1.5.1 以上, 这样内部就会多一个TCP服务器，供客户通过TCP访问发送AT命令获取无线状态.
3. LED灯用于指示无线连接状态 (例如, 如果无线链接断开, 灯将会熄灭), 并且没有专门的外部引脚通知客户飞控.

或者查看 串口 AT 命令列表 这里.

或看 https://ivcan.com/how-to-get-the-rssi-and-snr-on-the-drone-transmitter/

1. 我们无线图传的串口是透明的, 并且没有数据主动发送到飞行控制器. 这是由地面站控制的.
2. 它不会发送故障保护命令, 但您可以从信号指示灯中看到链接状态灯.

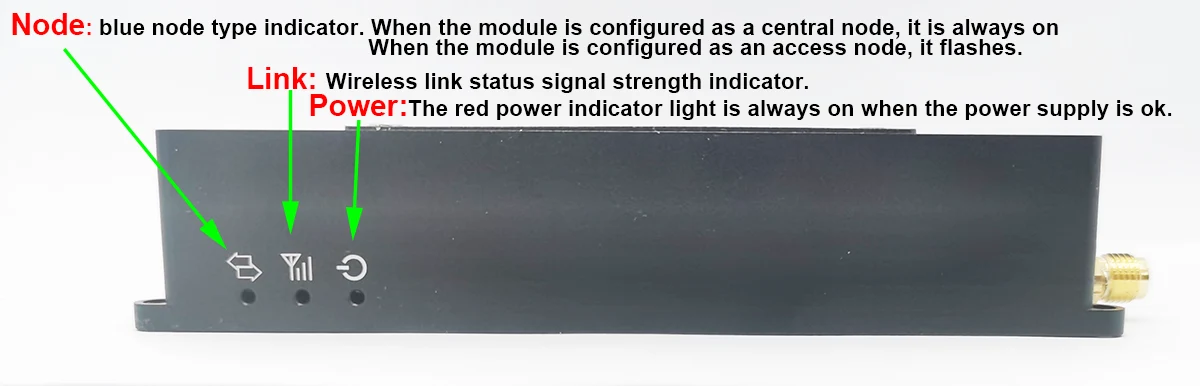

3. 这里是链路状态信号强度指示器的意思
   1. 不亮: 表示模块的无线链路未连接
   2. 红: 表示模块的无线链路已经连接, 但是无线信号强度很弱
   3. 橙子: 表示模块的无线链路已经连接, 无线信号强度中等
   4. 绿色: 表示模块的无线链路已经连接, 而且无线信号强度很强
4. 我们了解您希望拥有此功能, 如果飞机在飞行过程中失去信号，它将不会返回家中，因为飞行控制器不会理解 rc 链路丢失.
5. 您需要查看链路状态 LED 灯, 如果它是橙色或红色, 你应该提前把飞机控制回来.
6. 您还可以在下面的窗口中获取 RSSI

请检查升级固件setps, 在下面的链接下载最新的升级固件.

https://ivcan.com/how-to-upgrade-the-latest-firmware-of-the-wireless-video-transmitter-and-receiver

在正常使用, 一个节点作为发送者, 另一个节点作为接收者. 如果您需要支持远距离或越过山顶, 像下面的图片, 是, 请购买 3rd nord 作为 reapter.
您只需要将第 3 个节点放在中间并将第 3 个节点设置为 2D3U 然后就可以了.

如何设置第 3 个节点为 2D3U?

用AT命令设置:
在+cfun=0
在 ^dstc=0
在+cfun=1
操作后重启链接设备

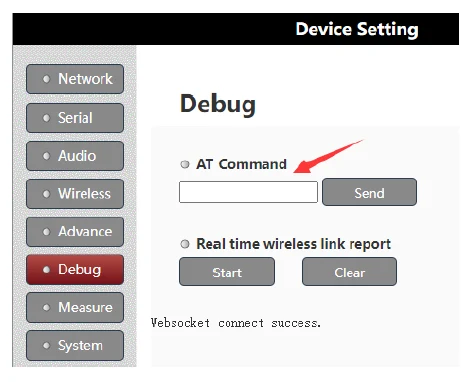

在 Web UI 参数管理页面和调试部分,

指令

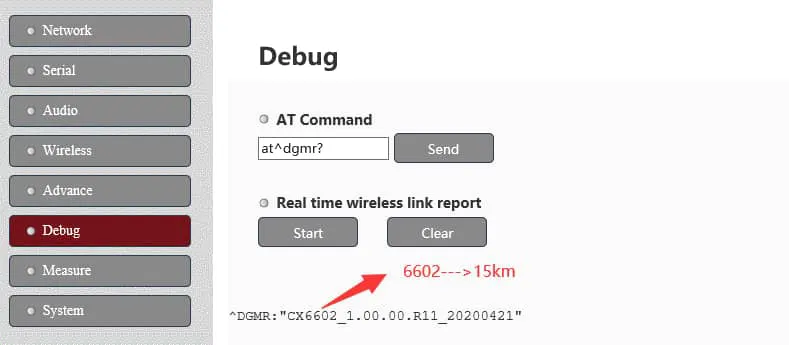

输入 AT^DGMR?

如果你得到结果是 6602, 那么它是 15千米 版.

如果你得到结果是 6603, 那么它是 30千米 版.

4支持K视频.
4K视频流一般都有8Mbps以上, 而1080P的视频一般都有2M以上, 所以我们在传输4K视频时无线图传的距离会比1080P短.

总而言之, 视频的清晰度越高, 传输距离越短.
视频压缩更小, 支持传输距离更远.

视频传输过程中, 如果有数据丢失, 图片会出现马赛克或停滞, 冻结等现象.

无线链路级别的重传次数有限 (当然, 情况不好也会出现数据错误). 端上层应用不会感知到, 也不会要求发件人重传.

如果距离拉远后某个点无线链路信号不好, 并且总是有位错误, 不可能一直设计重传, 这样最终用户体验会很差.

无线链路层具有有限的重传机制. 我们在视频传输层测试了tcp协议进行传输 (试图通过tcp协议在上层重传), 但是测试发现没有明显改善, 而且还会导致无法控制的延误.

1. 飞行器侧产生的热量远大于地面侧. 如果风扇运转, 检查下风扇的进风口和出风口是否 (两端散热片位置) 被封锁
2. 尝试将空中单元发射器的供电电源从24V改为12~18V (发射功率会降低到35~36DB左右)
3. 通过以下 AT 命令稍微降低飞行器的发射功率: AT^DSSMTP="23" 设置后重启

题: 这些设置是模块的最大功率吗? (24 dBm的)

回答: 24dBm是链路模块的最大输出功率, 和PA的增益 (约14dBm) 需要添加. 24V供电PA输出后实际发射功率约38dBm.

交货时间: 10 小批量订货天数.

海关编码: 8517629900

空中单位的区别 (发射机) 和地面单位 (接收器) 是两点:

一是设备类型: 空中单位 (发射机) 是个 接入节点 和地面单位 (接收器) 是个 中心节点.

二是下行链路和上行链路的速率比. 30公里以上, 最佳比率是 4:1 要么 3:2.

If you don't want to connect the receiver ethernet cable directly to the computer. 那么在您的本地网络上访问接收器并不容易.

这里有两个解决方案给你.

1. 添加PC端192.168.1.x网段的IP地址 (PC可配置多个网段IP地址)

2. 修改无线视频数据接收端的IP from 192.168.1.12 到10.220.20.x网段的地址，满足你的本地网络.

更多问题和解决方案, 请与您的局域网同事或工程师交谈, 我们的接收器就像一台有 IP 地址的电脑, 它应该保持网段IP地址相同, 例如, 192.168.1.xxx.

1. 是, 有三种解决方案可以做到这一点.
2. TX900有3个数据端口. 通过不同的透明串口来区分, 例如D2控制中继机，D3控制任务机. 缺点是TX900接收器需要连接两个串口分别发送指令.
3. 使用同一个透明串口批量发送数据, 然后添加层协议 (比如标题信息) 来区分哪些飞机应该接收和处理数据. 缺点是发送和接收数据的处理复杂.
4. 或者使用两个接收器: 一台接收器用于任务飞机 (发射机), 另一个接收器用于中继无人机. 连接和操作更简单.
