COFDM视频传输器

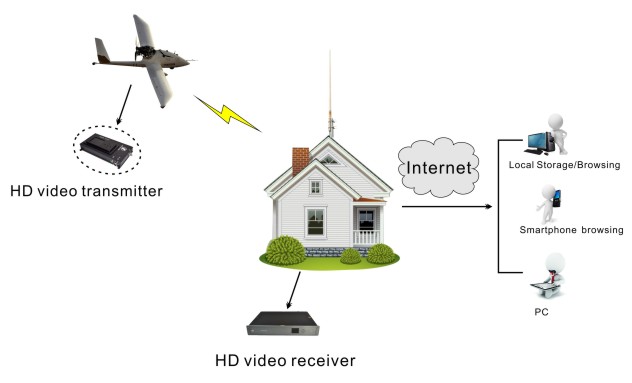

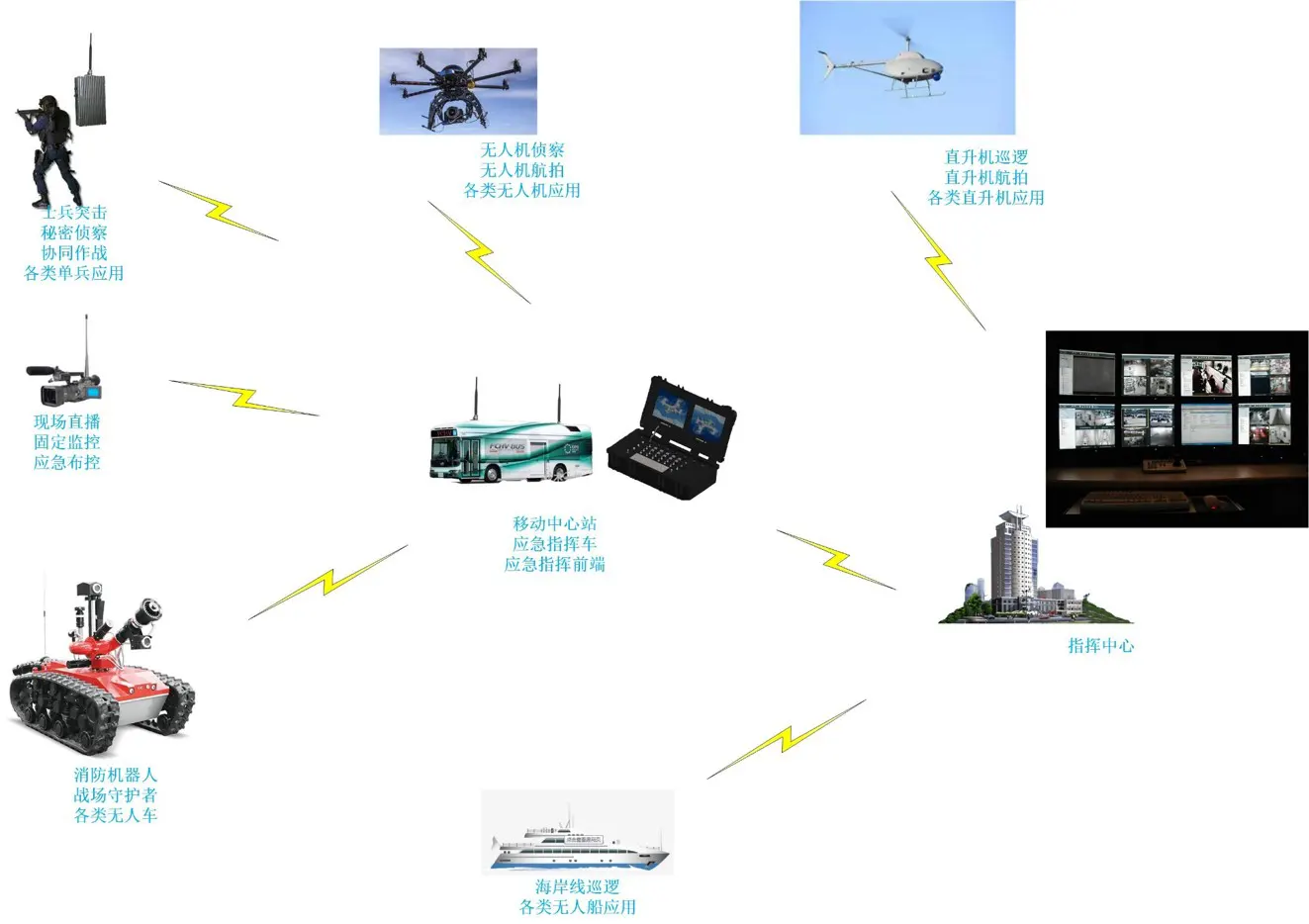

COFDM视频发射机应用

应急指挥

• 自然灾害
• 防洪抗旱
• 地震救援
• 地质灾害
• 森林防火
• 安全生产
• 铁路事故
• 空难现场
• 海上救援
• 电力应急
• 突发环境事件
• 通讯保障

巡逻执勤

• 远程支持系统
• 巡逻指挥系统
• 无人值守系统
• 机场巡逻系统
• 地面巡逻系统

安全监视器

• 公安 “110”
• 火 “119”
• 交警 “122”
• 民防司令部
• 城管执法
• 水利防洪
• 海关和边防
• 终端监控
• 油田防盗
• 军事侦察

广播

• 运动直播
• 新闻直播
• 文艺直播
• 活动现场直播

COFDM 视频发射机特性

• 不怕被树木和建筑物阻挡, 并具有一定的绕射能力
• 产品采用CNC外壳, 具有抗震、抗冲击的特点
• 可选配锂电池供电
• 采用先进的COFDM调制技术
• 高速旅行间通讯, 高达 180 公里/小时
• 非视距传输, 视线可达超过 100 公里
• 全方位通信, 1080P高清画质
• 可调节视频速率, 高达 15Mbps
• 使用H265编码格式
• 可以使用便携式移动接收器.

COFDM 视频发送器和接收器产品

1. 5W 背负式发射器
2. 1W 便携式发射器
3. 手提箱
4. 便携式遥控器
5. 无人机遥控
6. 军事作战指挥平台

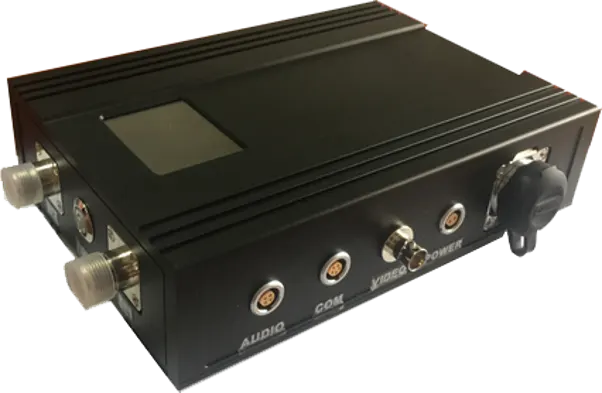

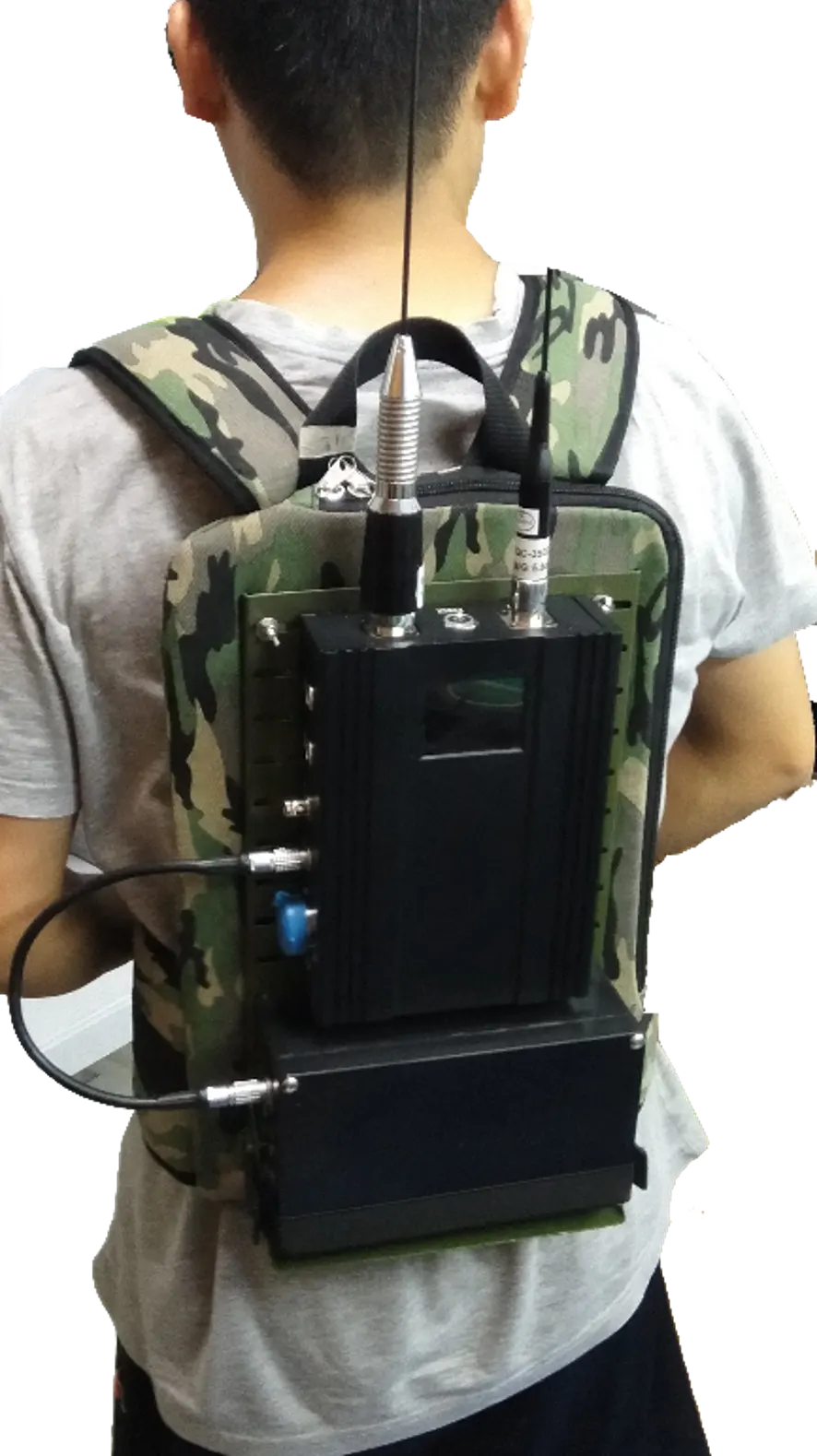

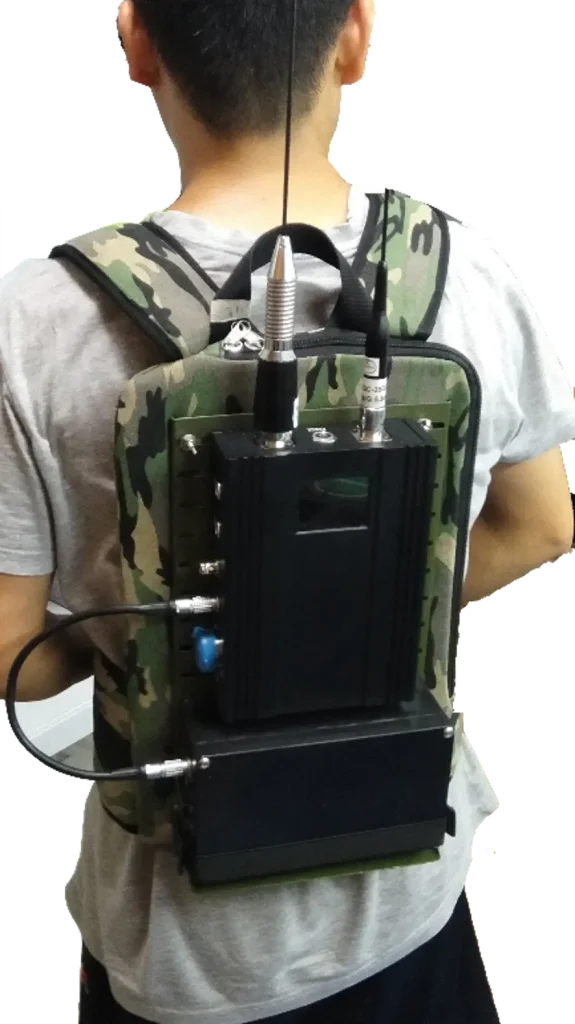

COFDM 5W 背负式发射机

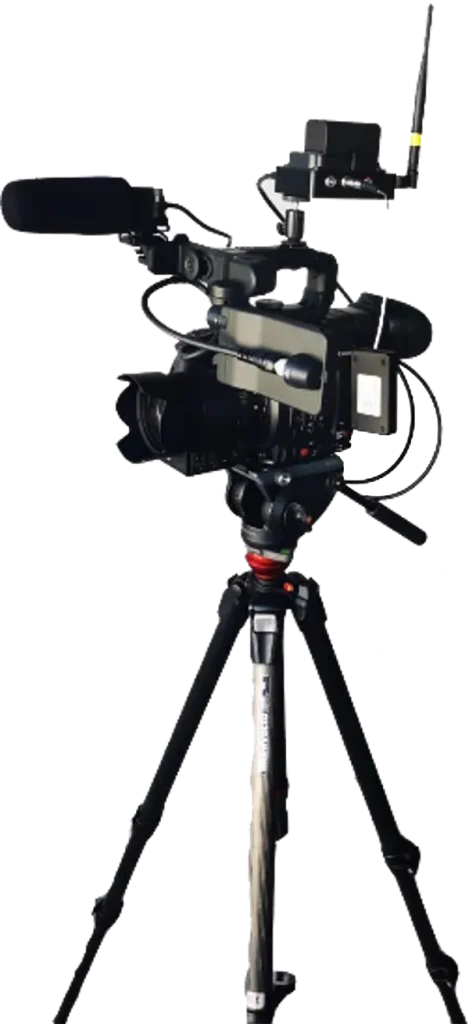

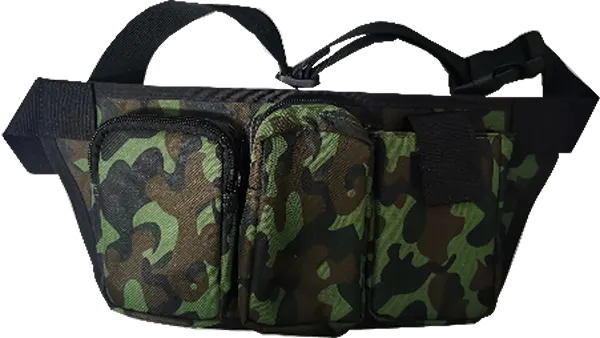

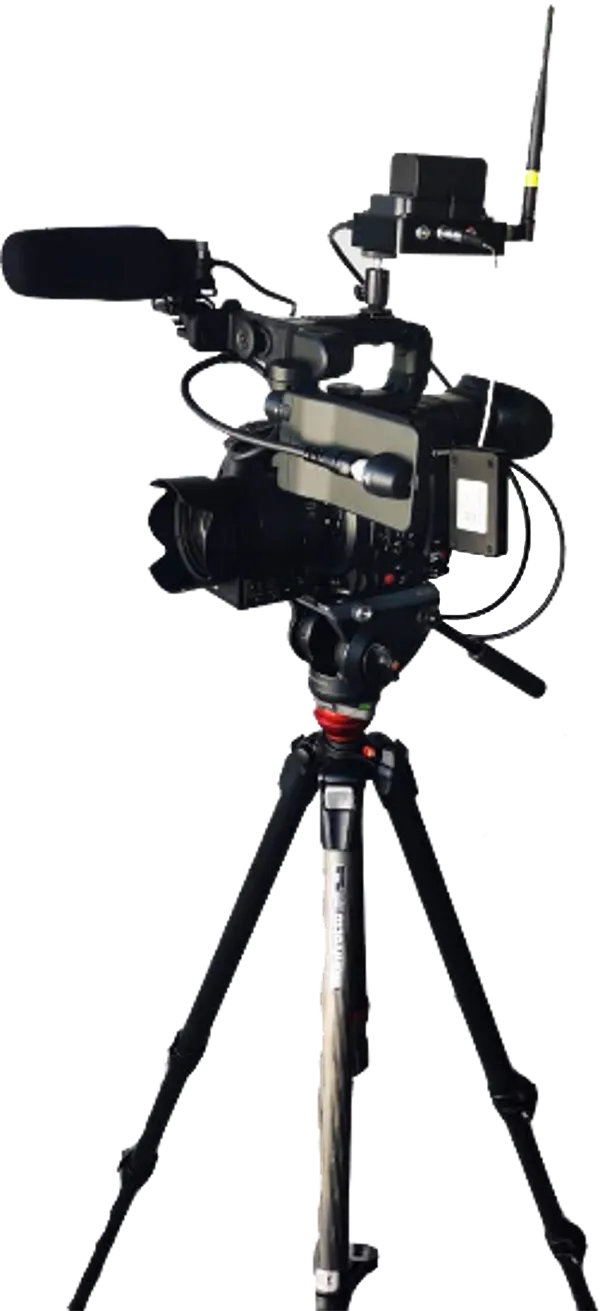

COFDM 1W 便携式摄像机视频传输器

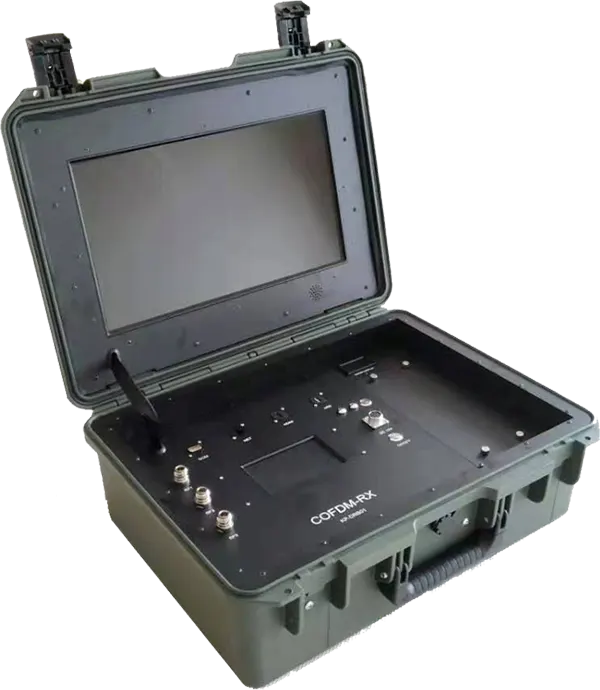

COFDM 便携式手持接收器

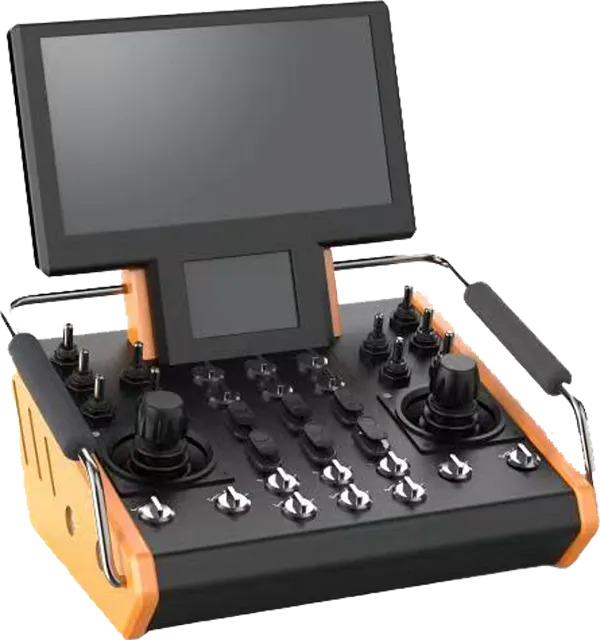

COFDM便携式视频遥控器接收器

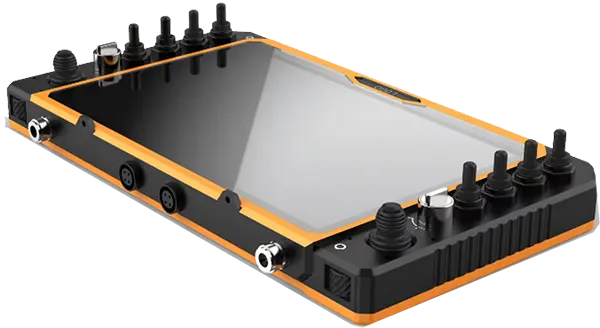

带遥控器的 COFDM 平板视频接收器

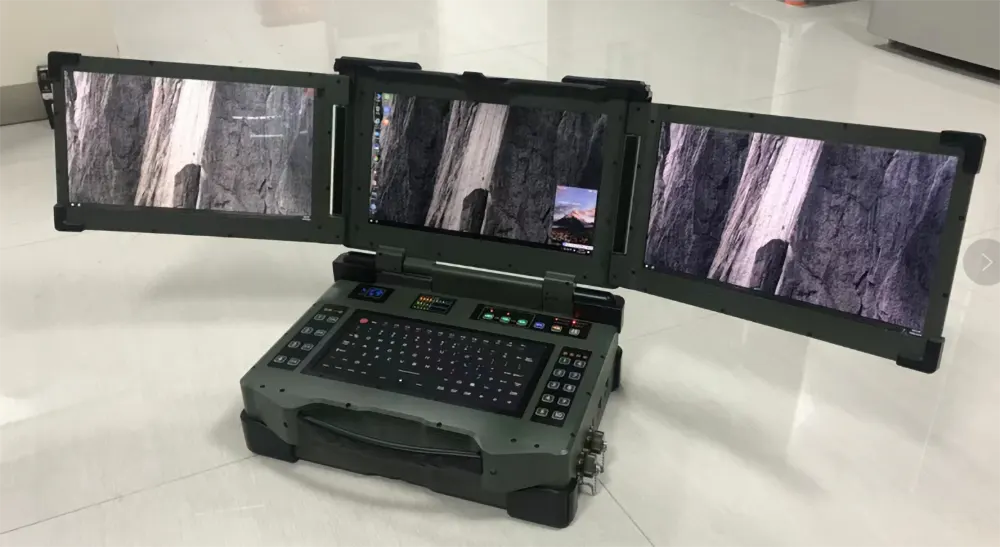

COFDM军事作战指挥平台接收机

主要参数

• 频率范围: 300兆赫—1.5千兆赫, 可以定制, 也可定制2.4GHz, 5.8千兆赫
• 通道步长: 1兆赫
• 发送功率: 200毫瓦—–100W可定制
• 数据接口: RS232, 1200基点—-115200 bps透明串口
• 加密方式: AES128等加密方式可定制
• 调制方法: COFDM图传
• 配置方法: 2.4-寸触摸屏, 电脑软件
• 音视频输入接口: SDI, HDMI, 作者： (AHD) 可选的
• RF带宽: 1中号 — 8中号可调, 步长为1M
• 视频码流: 由射频配置参数决定, 300千比特——-16兆位
• 星座图: QPSK, 16QAM, 64QAM
• 接收器视频输出接口: 默认 HDMI, 其他接口可定制
• 工作温度: -20℃—55℃

COFDM无线视频系统传输距离与传输功放的关系

功率 放大器	视距传输距离	非视距传输距离
500毫瓦	>10千米	<300米
1W¯¯	>30千米	<500米
5W¯¯	>60千米	<1500米
20W¯¯	>120千米	<3000米
50W¯¯	>200千米	<5000米
100W¯¯	>250千米	<10千米

COFDM视频发射机应用

1. 消防无人机图传与控制
2. 全地形车
3. 高头消防车
4. 远程挖掘机

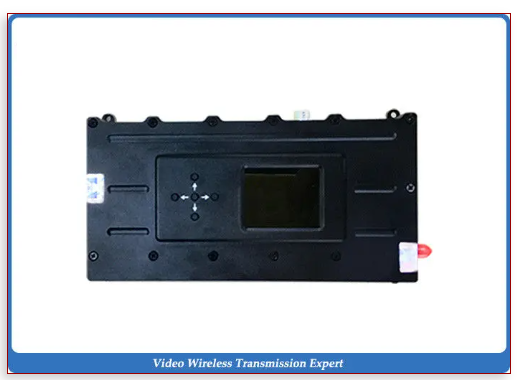

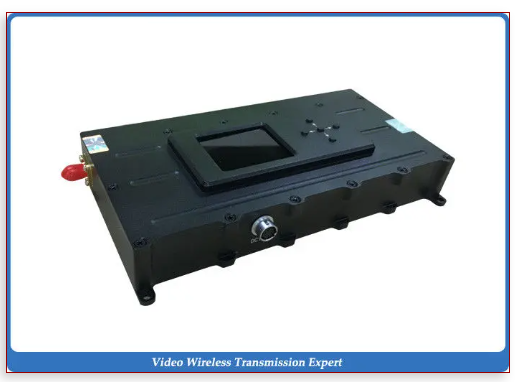

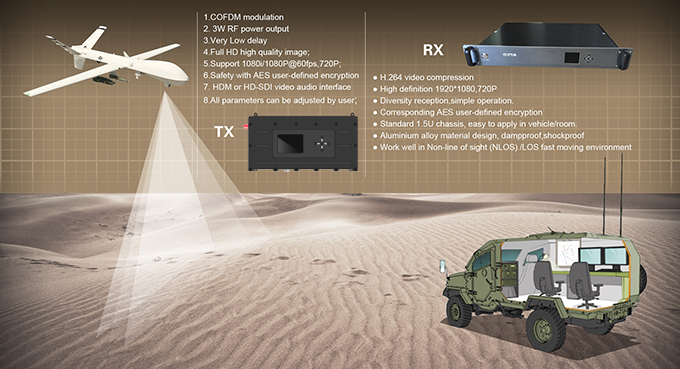

无人机 / UGV COFDM图传 视频发射器 3000mW 功率，适合长距离传输
详细的产品说明
频率: 300-900兆赫(选项), 12G/2.4G/5.8GHz(定制)
星座: QPSK,16QAM,64QAM,QPSK/16QAM/64QAM @ 6/7/8MHz
电压: DC 12V
传输距离: 3公里 最大非视距 (背包); 100公里最大视距 (在直升机上)
尺寸: 157*95*45毫米
射频输出功率: 1-3 瓦
带宽: 2.5兆赫
传输速率: 2/4/6/8Mbps的

介绍:

这种全新设计的1080P高清传输器是一个强大的高清传输系统, 利用移动通信技术的核心 COFDM图传(多载波调制技术), 可在城市环境下高速移动、重楼传输的情况下，传输优质、稳定的全高清数字视频信号. 支持全高清1080P H.264编码格式和HD/SDI两路高清输入(单选) 并支持立体声平衡音频输入和窄带传输系统.

特征:

低延迟, 轻巧的, 现场直播;
支持全- 高清画质;
支持1080i/1080P高清传输;
COFDM图传 调制;
内置HDM或HD-SDI接口(单选);
支持复合标准视频和平衡音频输入;
所有参数均可由用户调整;
规范:

电源部分
直流输入 DC11V~DC16V
工作电流 ≤1.1A@DC12.5V
发射器部分:
频率范围输出250MHz-320MHz330MHz- 450兆赫 / 1000兆赫 –4400MHz,或可根据客户要求定制.
调制 COFDM
射频带宽4/8MHz(可调整的)
输出功率1-3W(可调整的),以 1dB 步长
SHG >52dBc的
加密 AES128/256 位
星座QPSK,16QAM,64QAM
FEC 1/2,2/3,3/4,5/6, 7/8
保护间隔 1/32,1/16,1/8,1/4
运营商 2K
平坦度 全频带≤2dB,8MHz≤0.5dB
AV 接口 HD/SDI(必须选择一个)
中国北车(加权) 58分贝
斜场信噪比(未加权) ≥50dB
模拟音频
平衡音频输入范围Vmax=±15V
非平衡音频输入范围Vmax=3Vpp
高清接口 SDI/HD(单选)
加密 AES 128/265 位 / ALLTECH 基本加扰
标准SMPTE 425M (A级和B级), SMPTE 424M, SMPTE 292, SMPTE 259M-C SMPTE 272M SMPTE 299M
输入范围 800±80(毫伏)
高清版本 1.3
HDCP 协议 有
编码支持
AV率 64, 96,112,128,160,192,224,256,320,384系统启动后自动检测(可调整的)
音频编码模式 MPEG1 Layer2
CBER <2.0E-4
视频分辨率 最大1920×1080P/I@60P
视频编码 H.264
视频速率500kbps-16.68Mbps(自适应)
格式 YCbCr4:2:2
工作温度 -25℃~55℃
储存温度 -40℃~70℃
距离 1-40km LOS距离(正在播出)
1-2公里 NLOS 距离(地对地)

外观特征
尺寸 167*90*25毫米
重量 515克
