机载视频下行链路是一种综合性空中视频传输解决方案，可提供实时监控，增强执法能力, 紧急情况, 和关键基础设施运营.

它包括一套集成的下行链路发射机, 接收器, 以及实时捕获的天线, 来自无人机的可靠高清视频, 直升机, 以及在指挥中心展示的其他飞机, 移动装置, 和视频管理系统.

它还集成了全双工串行控制数据，供地面飞行员同时控制飞行和万向节.

80公里长距离无人机 HDMI/SDI 视频和串行数据下行链路

频率选项

Ø800Mhz: 806～826MHz

Ø1.4Ghz: 1428~1448MHz

抗干扰

➢在范围内自动跳频，避免干扰.

支持多种类型相机

➢视频输入: 支持网络摄像头, HDMI摄像头, 和 SDI 摄像机

➢1*LAN口: TCPIP/UDP

➢视频输出接口: HDMI+SDI+以太网

延迟短

Ø延迟: 1080P30 视频端到端 50 毫秒

                  720P60 视频端到端 40 毫秒

同时控制飞行和云台

➢2* 两路TTL串口: 同时控制飞行和云台

80公里 空对地距离 BVLOS 通信

➢远距离传输范围可达80公里视距

迷你轻量无人机专用

➢重量: 250G

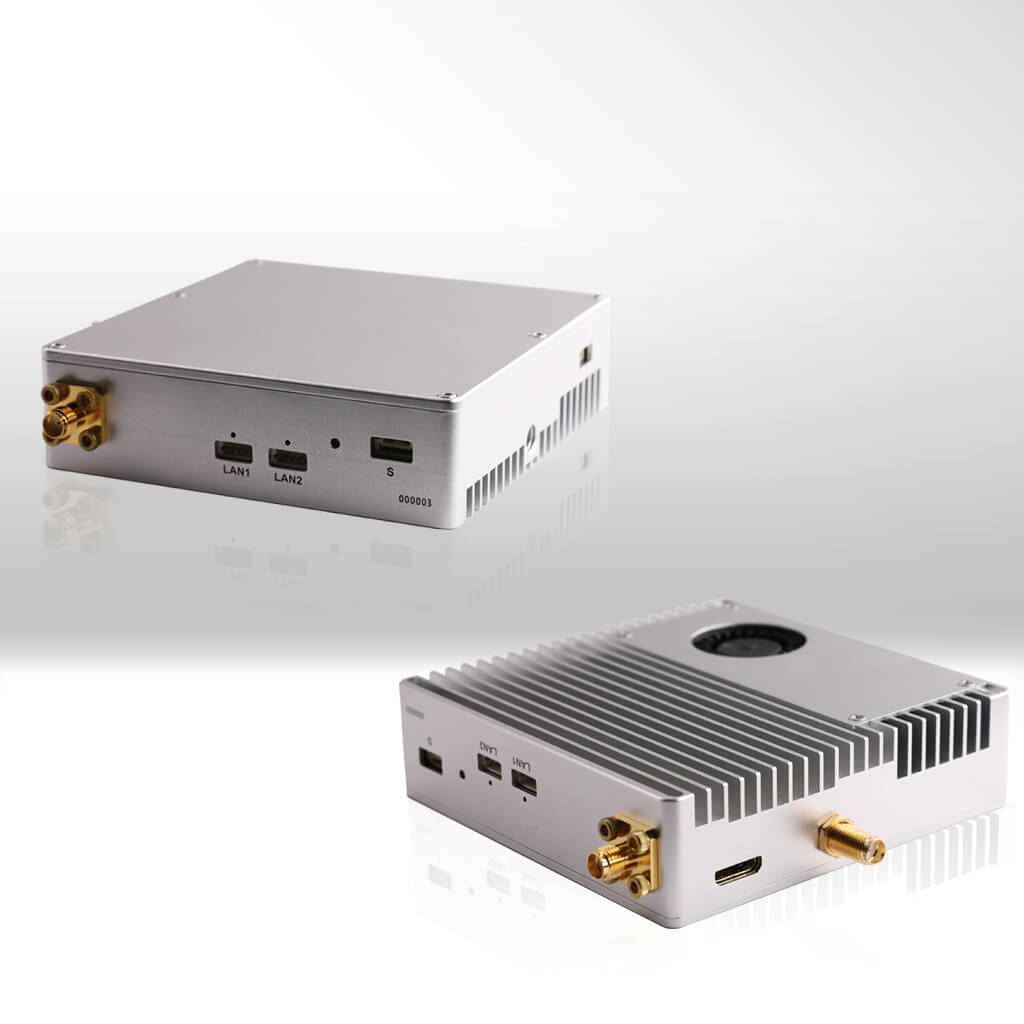

Ø 这是一个完全集成的, 远距离微波发射机, 基于飞机工业的坚固性标准, 尺寸, 和重量. 高效 H.264/ FPGA 编码.

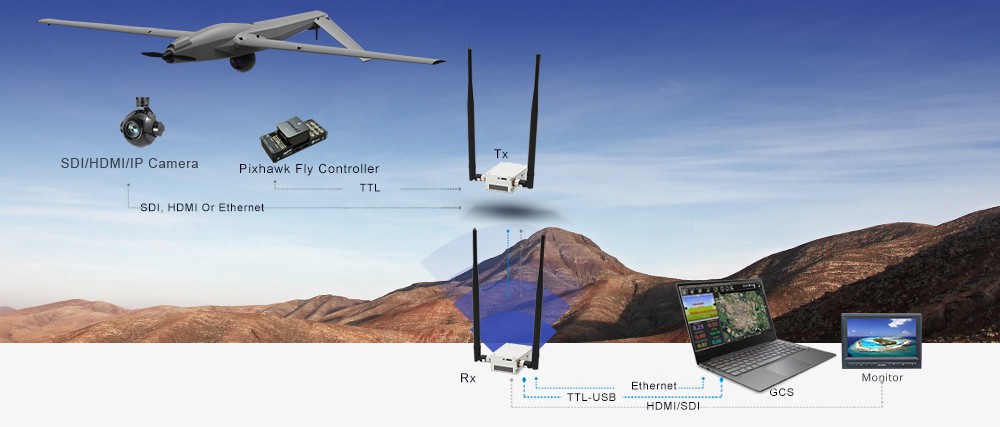

Ø它的组件包括一个发射器, 接收者, 和天线. 支持网络摄像机, HDMI摄像头, 和SDI相机通过TTL访问和控制飞行和云台(3.3V) 同时行驶80公里。如下图所示:

应用

已被执法机构部署, 并为在实地执行的任务增加了额外的安全保障. 它可以在监视和超视距通信中发挥重要作用, 评估, 和部署操作. 这是改善局势的重要工具

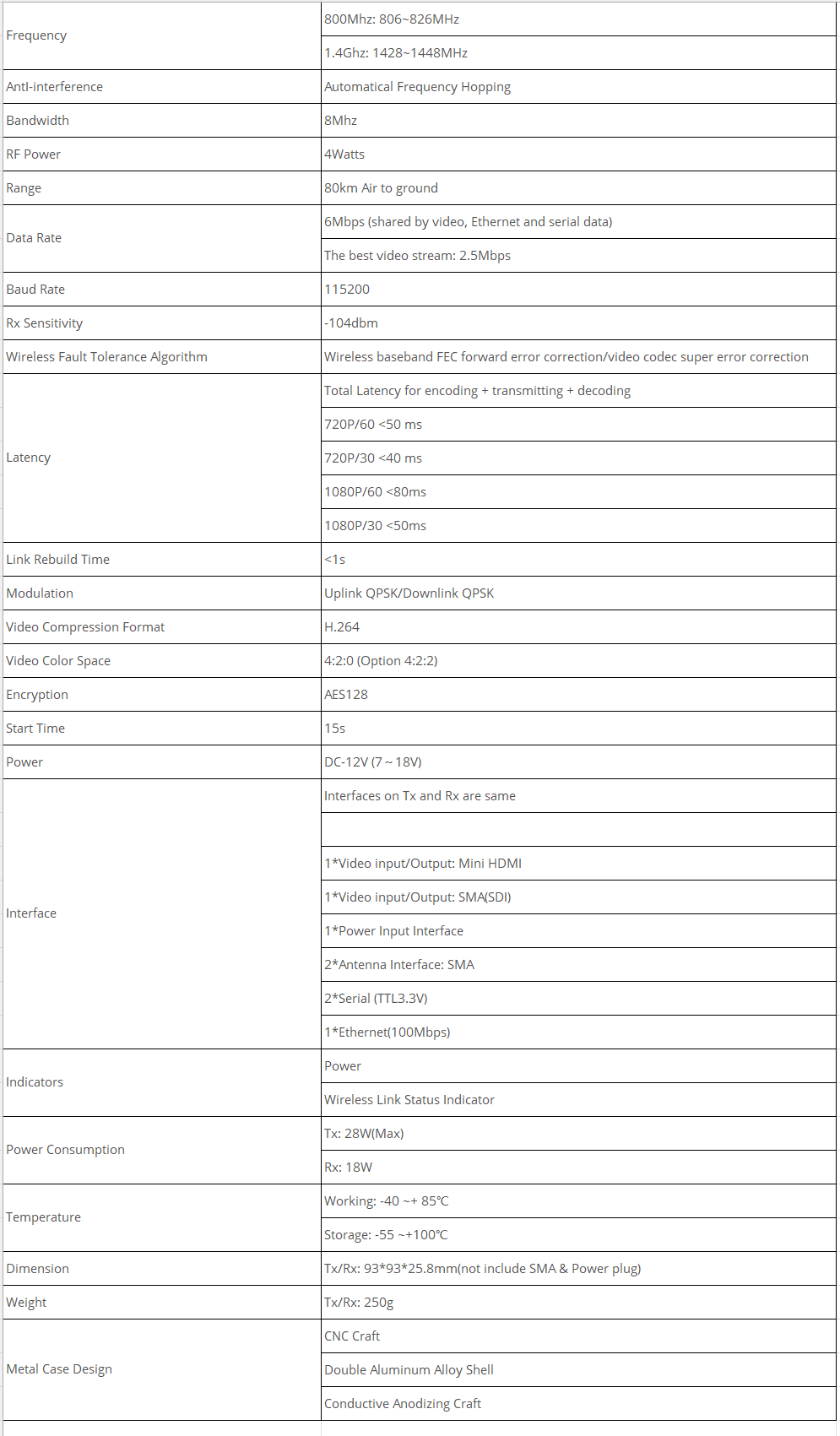

规范
