用於遠程無線視頻數據鏈路發射器和接收器的 Web 設備管理 UI

Web 設備管理用戶界面 遠程無線視頻數據鏈路發射器和接收器

用戶可以通過Web設備管理UI查看當前參數配置，並根據應用需要進行修改, 用戶可以通過網絡端口瀏覽器訪問設備, Sky端的默認IP地址是 192.168.1 12, 地端的默認地址是 192.168.1 11.

注意: 通過 Web UI 更改任何配置參數, 用戶需要重新啟動硬件系統才能使更改的配置生效.

本地 IP: 在您的計算機附近, 幾乎是無線視頻數據接收器的IP地址;

遠程 IP: 靠近相機, 幾乎是無線視頻數據傳輸器的IP地址.

集團IP: 如果您不想使用廣播模式, 你可以使用多播模式, 上面的Remote IP改成組播地址, 並且所有參與組播接收的設備都需要配置相同的組播地址.

192.168.1.255 表示廣播方式傳輸

192.168.1.X 表示點對點傳輸

注意: DLB 僅支持 224.0.0.0~224.0.0.255 段內的組播地址, 考慮到一些地址被保留, 建議使用上面的地址 224.0.0.23.

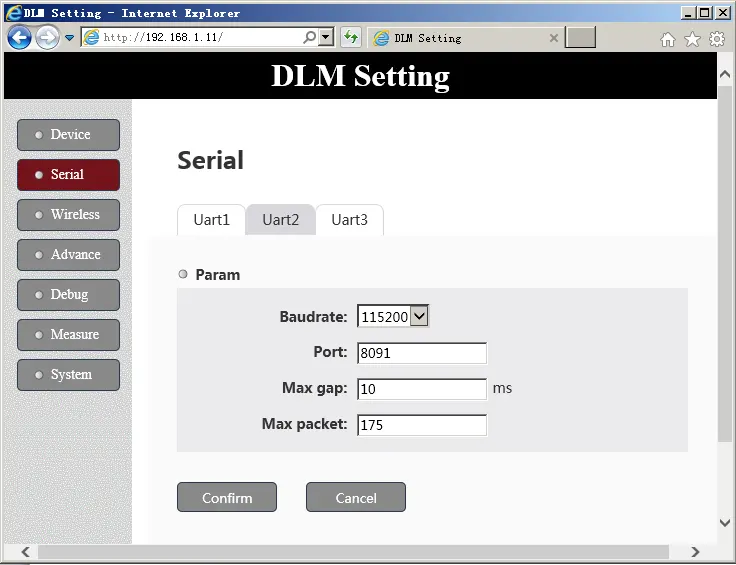

Uart1/Uart2/Uart3對應D1/D2/D3接口

波特率: 設置本地和遠程設備對應數據串口的波特率.

遠程端口: UDP傳輸發送端口 (不同的UART必須配置不同的端口號. )

監聽端口: UDP傳輸接收端口 (不同的UART必須配置不同的端口號).

最大間隙(女士): 設置對應串口數據的最大傳輸間隔 (用於捕捉串口數據幀的結束, 建議配置為小於實際傳輸).

最大數據包: 設置對應串口數據的最大發送幀大小 (需要配置的大於實際傳輸的). 筆記: 使用 UDP 廣播方式傳輸時, 確保遠程端口和監聽端口的值不同.

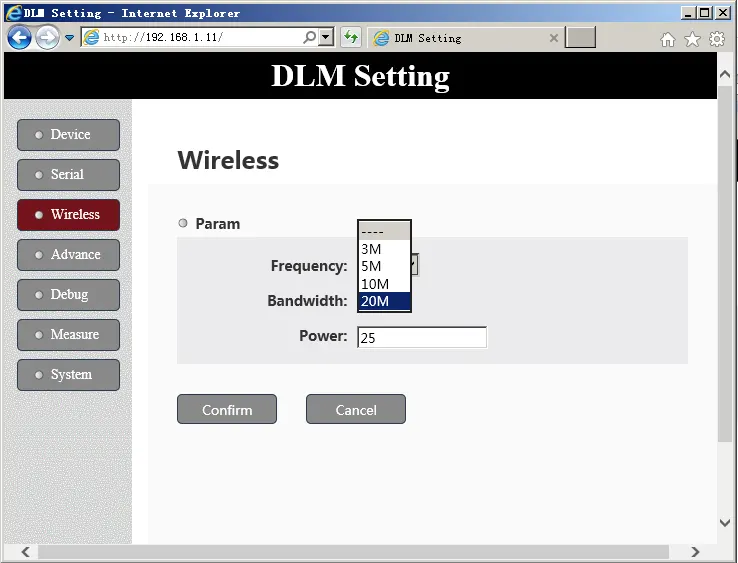

頻率: 無線頻段 (800米/1.4G/2.4G).

帶寬: 無線帶寬 (3米/5M/10M/20M).

功率: (無功放) 輸出功率 (dBm的).

設備類型: 中心節點或接入節點.

跳頻: 自動跳頻開關.

SMTP( 從機最大發射功率): 接入節點最大發射功率 (dBm的).

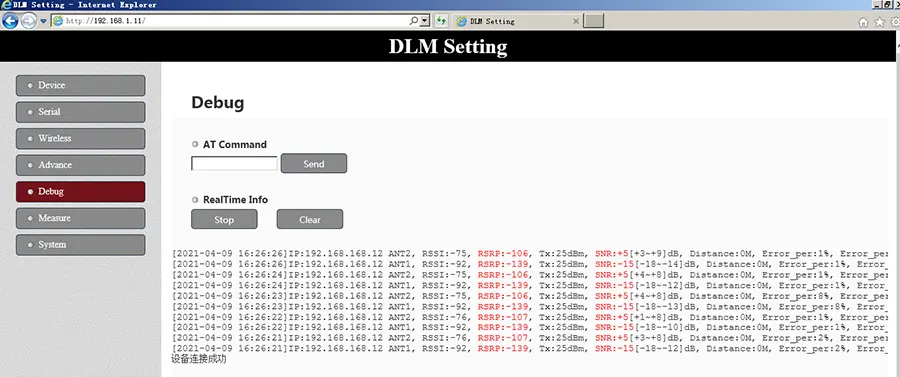

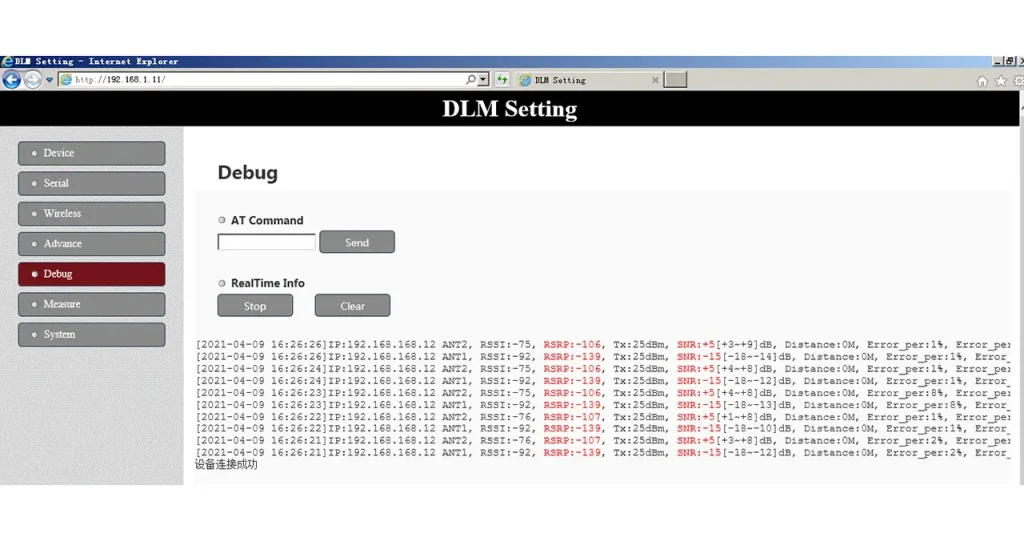

Debug頁面用於手動發送AT指令或查看實時無線反饋數據.

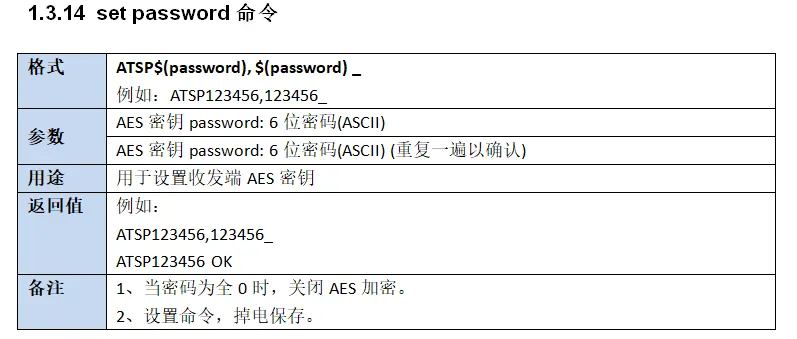

設置密碼命令

格式	ATSP$(密碼),$(密碼) 例如 ATSP123456,123456
參數	AES 密鑰密碼: 6-位密碼 (ASCII) AES 密鑰密碼: 6-位密碼 (ASCII) (重複確認)
目的	用於設置收發器的 AES 密鑰
返回值	例如 ATSP123456,123456_ ATSP123456 好的
備註	1. 當密碼全部 0, 關閉 AES 加密. 2. 設置命令, 斷電保存

進入調試頁面後, 瀏覽器與設備進行 WebSocket 握手, 握手過後, 瀏覽器打印 “WebSocket 連接成功。” “表示握手成功; 否則顯示 “WebSocket 連接失敗, 請刷新網頁並重試!” 此時, 需要重新進入Debug頁面再次握手, 直到提示握手成功, 然後就可以進行後續操作了.

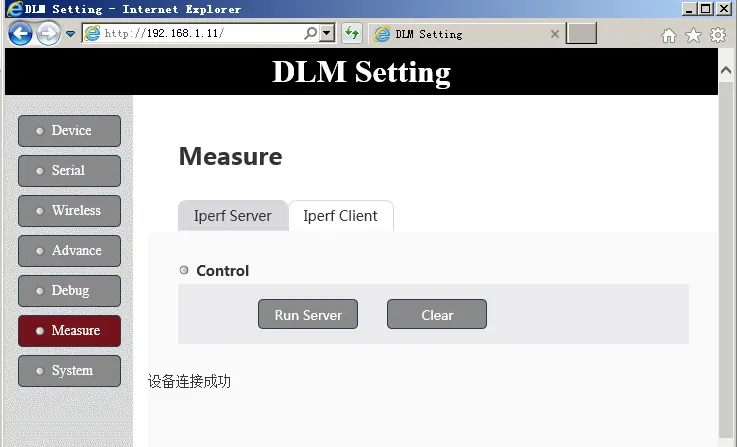

Measure頁面用於調用內置的iperf3程序進行測試 (UDP模式).

進入測量頁面後, 瀏覽器將通過 WebSocket 與設備握手, 握手過後, 瀏覽器打印 “WebSocket 連接成功。” “表示握手成功; 否則顯示 “WebSocket 連接失敗, 請刷新網頁並重試!” 此時, 需要重新進入Measure頁面再次握手並知道握手成功後才能進行後續操作.

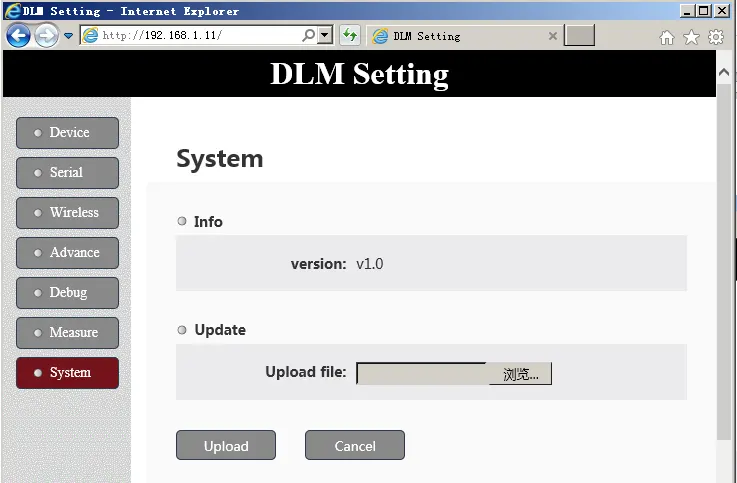

此菜單用於查看設備的系統軟件固件版本以及通過 Web UI 更新軟件固件.

如果您對 Web 設備管理 UI 的操作有任何疑問, 請隨時與我們聯繫.

Web設備管理UI用於遠程無線視頻數據鏈接發射器和接收器

該 Web 設備管理界面 提供了一個綜合界面以配置, 監控, 並管理遠程無線視頻數據鏈接發射器和接收器. 此用戶友好的接口允許操作員通過網絡通過網絡瀏覽器訪問系統, 啟用所有連接設備的實時監視和遠程配置. 用戶可以查看當前參數設置, 根據應用程序要求修改配置, 並優化無人機的無線視頻傳輸系統的性能, UGVS, USV, 和其他長距離監視設置.

預設情況下, 該 天空 (發射機) 結尾 有一個IP地址 192.168.1.12, 和 地面 (接收器) 結尾 有一個IP地址 192.168.1.11. 用戶可以使用任何標準的Web瀏覽器連接到這些IP地址. 重要的是要注意，通過Web UI更改任何配置參數後, 一個 需要係統重新啟動 為了生效的更改.

---

關鍵配置功能

1. IP地址和網絡配置 - 用戶可以設置靜態IP地址, 分配網關和子網口罩, 並為發射機和接收器配置網絡角色. 每個單元都可以設置為 中心節點 要么 接入節點, 在點對點支持靈活的部署, 點對多點, 或完整的網格拓撲.
2. 串行端口管理 (串口1, 串口2, UART3) - UI允許配置所有連接的串行端口. 這包括設置 波特率, 傳輸方式 (UDP/TCP), 遠程端口, 聆聽端口, 最大差距時間, 和 最大數據包大小. 正確的配置確保與遙測系統無縫集成, PTZ相機控件, 或其他傳感器設備.
3. 音頻和視頻參數配置 - 用戶可以調整音頻採樣, 編碼參數, 和視頻傳輸質量設置. 這樣可以確保音頻和視頻信號在長距離的同時保持高延遲，並保持低延遲.
4. 頻率和帶寬設置 - Web UI完全控制了 操作頻段 (例如, 800 兆赫, 1.4 千兆赫, 2.4 千兆赫) 和帶寬選擇 (3 兆赫, 5 兆赫, 10 兆赫, 20 兆赫). 操作員可以選擇適當的頻道以避免在繁忙的RF環境中乾擾. 跳頻 (FHSS) 也可以啟用以提高對乾擾的彈性.
5. 上行鏈路和下行鏈路的帶寬分配 - 在雙向系統中, 帶寬可以獨立分配以進行上行鏈路 (接收器到發射器) 和下行鏈路 (向接收器發射器). 這允許用戶根據需要優化系統的系統重型下行鏈路或控制data的上行鏈路.
6. 加密與安全 - Web UI支持多個加密方法, 包含 雪, AES, 和Zuc. 用戶可以通過使用該密碼設置六個字符的ASCII密碼來配置AES-256加密 atsp命令, 確保安全數據傳輸. 將密碼設置為所有零都禁用加密. 一旦配置, 即使在系統功率週期之後，加密密鑰也會存儲並保持活躍.
7. 調試頁面 - 調試接口允許操作員手動發送 AT指令 到設備進行高級配置和故障排除. websocket握手必須在執行命令之前成功完成. 當握手成功時, 瀏覽器顯示“ WebSocket連接成功,”確認與設備的正確通信.
8. IPERF3的性能測試 - 這 測量頁面 集成了內置的IPERF3工具，以實時測試網絡吞吐量. 用戶可以在發射器和接收器之間測試UDP或TCP數據速率，以確保最佳系統性能. 在進行績效測試之前，需要成功的Websocket握手驗證.
9. 系統管理和固件升級 - Web UI提供了查看當前的工具 韌體版本 並直接從瀏覽器更新系統軟件. 用戶還可以設置或修改 管理頁面密碼 確保訪問.
10. 多播和廣播配置 - 用於組視頻傳輸, 系統支持 多播模式, 單個發射器使用共享的多播IP地址將視頻發送給多個接收器. 廣播模式使用 192.168.1.255, 當點對點通信使用192.168.1.x地址. 多播地址應在224.0.0-224.0.0.255範圍內選擇。, 最好是上面 224.0.0.23 避免保留地址.
11. 本地與遠程IP - 這 本地 IP 通常是指操作員附近接收器的網絡地址, 而 遠程 IP 對應於相機附近的發射器. 正確配置確保通過網絡正確路由視頻和控制數據.

---

高級功能和註釋

• 所有參數更改都需要 系統重新啟動 生效.
• UI允許微調 最大數據包大小和傳輸間隔 優化數據完整性和延遲.
• 多個UART接口允許與遙測系統集成, RC控制, 和傳感器網絡.
• UI支持兩者 AES-256加密 和用戶定義的密碼用於安全無線鏈接.
• 內置診斷工具, 包括實時信號強度監控和握手狀態驗證, 簡化故障排除.
• 固件升級可以通過瀏覽器遠程執行，而無需物理訪問設備.

---

該 Web 設備管理界面 提供了一種集中且有效的方法來管理遠程無線視頻數據鏈接. 是否部署在無人機上, UGVS, USV, 或固定監控系統, 該界面使操作員完全控製網絡參數, 安全, 串行端口配置, 視頻/音頻設置, 和系統性能. 通過啟用遠程訪問, 性能測試, 和固件管理, Web UI大大減少了設置時間, 提高系統可靠性, 並允許操作員快速適應不斷變化的現場條件.

綜上所述, 該 Web 設備管理界面 是使用遠程無線視頻傳輸系統的專業人員的重要工具, 提供高級管理功能, 安全配置選項, 和直觀的監視以最大程度地提高COFDM或基於OFDM的無線網絡的性能.

Q: 我可以將設備的網路介面翻譯成我的本地語言並添加自訂徽標嗎? 有沒有可以自己編輯模組的API?

一個: 是, 可以自訂您裝置的網路介面. 我們提供 language files and the original English source text. 您可以將介面翻譯成俄語並提供您的 custom logo images. 然後，我們的軟體工程師將根據您的變更建立韌體/軟體的更新版本.

重要的: Please ensure that all 選單語言檔以UTF-8編碼編輯 防止顯示問題或亂碼文字. 目前, 我們不提供用於直接編輯的公共 API, 但此方法允許完全自訂您裝置的網路介面.
