COFDM RF 変調器と復調器のファームウェアの比較

COFDM RF 変調器および復調器モジュールの需要:

• h.264およびh.265エンコーディングをサポートする変調モジュール,
• h.264 および h.265 デコードをサポートする復調器モジュール,
• Tx+RX ファームウェア オプション: 独自の H.264 ビデオ圧縮では、遅延を最小限に抑えるために p フレームのみを使用します。
• Tх+Rx ファームウェアオプション: HDMI+AV インターフェイス ビデオ入力, 双方向ビデオ圧縮伝送
• HDMI および CVBS 入力の AES-256 暗号化/復号化
• COFDMパラメータを完全に制御, 帯域幅は 1MHz から 8MHz まで 1KHz 単位で設定可能; FEC 1/2, 2/3, 3/4, 5/6, 7/8; ガードインターバル 1/32, 1/16, 1/8, 1/4; 星座QPSK, 16QAM, 64QAM; ビットレート 0.5Mbps～31.67Mbps
• Rx ビデオ出力用の RTCP および UDP プロトコル

COFDM RF 変調器と復調器のファームウェアの比較

ハードウェア変調器

COFDM モジュレータ エンコーダ トランスミッタ モジュール:

COFDM 復調器 復号器 受信機モジュール:

H264

H265

パラメータ設定ボード:

UART ファームウェア コマンド

Encoder Modulator Decoder Demodulator Module Parameter Configuration Instructions

ハードウェアとファームウェアの比較

1. COFDM モジュレータ エンコーダ トランスミッタ Tx モジュール:

ハードウェア	Vcan1776TX
通常設定	無線パラメータビットレートパスワード…\ SconCまたはATコマンドによる設定
AES	〜400MHz
ビットレートについて	COFDM ワイヤレス リンク自体は 0.5Mbps ～ 31.67Mbps をサポートしますが、良好なビデオ品質とワイヤレス伝送距離を確保するために, ビデオのエンコード ビットレートは 15Mbps 未満に制限されています.

ファームウェア	F1 (するUSB​​ディスク: F1へのF2アップデート)	F2 (するUSB​​ディスク: F1からF2へのアップデート)
関数	HDMIまたはAV入力のみをサポート(1 つのビデオ)   A. 独自の H.264 ビデオ圧縮では、遅延を最小限に抑えるために p フレームのみを使用 B. 通常の H.264 ビデオ圧縮 C. A/B/C を切り替える通常の H.265 ビデオ圧縮 AT コマンド	HDMIをサポート + AV入力 (2 つのビデオ)   2 つのビデオの通常の H.265 ビデオ圧縮

2. COFDM デモジュレータ デコーダ レシーバ Rx モジュール:

ハードウェア	Vcan1776RX-H264
関数	HDMIをサポート + AV 出力 組み込みの RTSP サーバーにより、イーサネット A 経由でのビデオ ストリーミングが可能. 独自の H.264 ビデオ解凍では、遅延を最小限に抑えるために p フレームのみを使用. B. 通常のH.264動画解凍ATコマンドでA/B切り替え
通常設定	無線パラメータパスワード…\ SconCまたはATコマンドによる設定
AES	〜400MHz

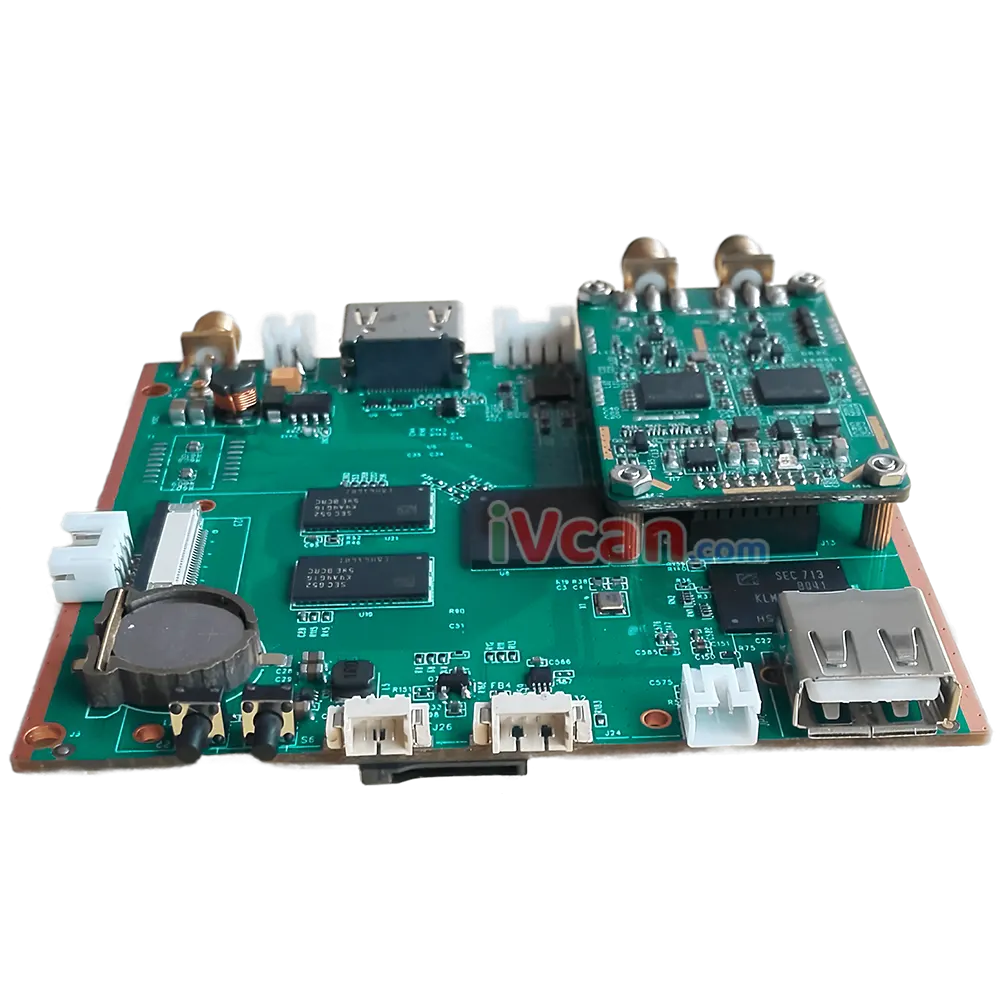

ハードウェア	Vcan1776RX-H265
関数	HDMIをサポート + AV出力
通常設定	無線パラメータビットレートパスワード…\ SconCまたはATコマンドによる設定
AES	〜400MHz

ファームウェア	F1 (するTFカード: F1へのF2アップデート)	F2 (するTFカード: F1からF2へのアップデート)
関数	組み込みの RTSP サーバーにより、イーサネット経由でのビデオ ストリーミングが可能;   A. 通常の H.264 動画解凍 B. 通常のH.265動画解凍ATコマンドでA/B切り替え	2 つのビデオの通常の H.265 ビデオ解凍 組み込みの RTSP サーバーをサポートしない

COFDM Tx と Rx のペア テーブル:

ファームウェアと機能	Vcan1776TX	Vcan1776RX-H264	Vcan1776RX-H265
H.264 低遅延	F1 -A	A	×
通常の H.264	F1 -B	B	F1-A
通常の H.265	F1-C	×	F1-B
2 つのビデオ H.265	F2	×	F2

価格比較

モジュールモデル	単価	量	トータル
Vcan1776TX	$680	21	$1360
Vcan1776RX-H264	$350	1	$350
Vcan1776RX-H265	$350	1	$350
パラメータ設定ボード	$40	2	$80

のために モジュレータ エンコーダ トランスミッタ TX モジュール, 購入をご検討ください 2 Vcan1776TXのセット, 1 つは F1 ファームウェア用、もう 1 つは F2 ファームウェア用です。, 簡単なテスト比較のために.

のために 復調器 デコーダー レシーバー RX モジュール, H264 と H265 の購入を検討して比較してください。.

COFDM RF 変調器と復調器のファームウェアの比較

COFDM復調器のデータシート

質問: RFモジュールのシールドカバーの寸法はありますか?

回答:

よくある質問

Q1: 次の技術情報を提供してください:

現在、COFDMモジュレーターのパラメーターを評価しています. あなたのデバイスをよりよく理解するために, 次の技術情報を提供してください:

1. FFTサイズ
2. データ送信に使用されるアクティブサブキャリアの数
3. 占有された帯域幅または実際のスペクトル帯域幅で 90% obwi
4. PAPR (ピーク対平均電力比)

A1: エンジニアからの返信を確認してください.

1. FFTサイズ: 2047
2. データ送信に使用されるアクティブサブキャリアの数: 1705 アクティブなサブキャリア(パイロットが含まれています)
3. 占有された帯域幅または実際のスペクトル帯域幅で 90% obwi: 7.68MHzチャネルのMHz.
4. PAPR (ピーク対平均電力比): 〜10.7dB

Q: Does your COFDM video transmitter support dual video input simultaneous encoding and transmission?

はい. Our COFDM transmitter supports simultaneous encoding and transmission of two video inputs at the same time.

The supported dual-input combinations are:

• HDMI + CVBS
• SDI + CVBS

Both video channels can be encoded and transmitted simultaneously through one transmitter system.

---

Q: What receiver options are available for dual video transmission?

We currently offer two receiver options for dual-channel video applications:

Receiver Option 1 – Dual Video Picture-in-Picture (PIP) 表示

特徴:

• Supports simultaneous decoding and display of two video channels
• サポート ピクチャー・イン・ピクチャー (PIP) viewing mode
• Video outputs:
  • HDMI出力
  • CVBS出力
• Designed for connection to standard monitors/displays

制限:

• する ではありません support network video streaming output
• No RTSP or UDP streaming via Ethernet
• Cannot output video streams directly to a computer over LAN

こんな方におすすめ:

Users who need to monitor two video channels simultaneously on a display screen.

Receiver Option 2 – Network Streaming Receiver

特徴:

• Supports Ethernet video streaming output
• サポート:
  • RTSPストリーミング
  • UDP streaming
• Can output video streams directly to a computer via network cable
• Includes a physical button to switch between Channel 1 and Channel 2 ビデオストリーム

制限:

• する ではありません support simultaneous dual-channel PIP display
• Only one video channel can be viewed/output at a time

こんな方におすすめ:

Users who require IP streaming, computer integration, or software decoding/recording.

---

Q: Which receiver should I choose?

• If you need to view both video channels simultaneously on a monitor, 私たちがお勧めします Receiver Option 1 (PIP Receiver).
• If you need RTSP/UDP network streaming to a PC or software platform, 私たちがお勧めします Receiver Option 2 (Network Streaming Receiver).

Please let us know which receiver solution you prefer, and we will recommend the most suitable configuration for your project.
