Abbiamo bisogno di dispositivi, per ricevere le informazioni sui video delle telecamere Full HD con SDI (Interfaccia dati seriale) sulla linea e codificare le informazioni nello standard H.265. I dati compressi devono essere trasmessi in DVB-T (Trasmissione video digitale terrestre) o standard DVB-S. L'uscita analogica del modulo progettato può accettare sia segnali I che Q, nonché segnali modulati.
Sommario
Q: Il tuo codificatore video SDI supporta l'ingresso TSI / Produzione?
UN: La nostra scheda di codifica esistente alla scheda di modulazione trasmette i dati attraverso la porta di rete. Piuttosto che l'interfaccia TSI che hai menzionato. Ciò non pregiudica l'uso del trasmettitore al ricevitore. Questa è un'interfaccia interna del trasmettitore.
Q: Supporta le schede decodificatori dell'encoder 525 i50 a 1080 P60 sul formato video?
UN: Ora le nostre schede di codifica video SDI supportano HD: 720p a 23,98 Hz/24 Hz/25 Hz/29,97 Hz/30 Hz/ 50 Hz 59,94 Hz/60 Hz e 1080p a 23,98 Hz/24 Hz/25 Hz/29,97 Hz/30 Hz/50 Hz/59,94 Hz/60 Hz. Non supporta 525 formato video i50, va bene?

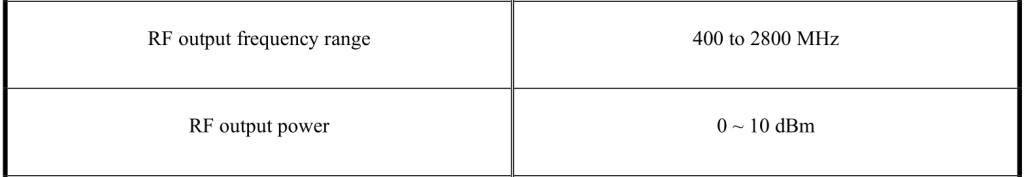

Q: La potenza di uscita RF dell'encoder SDI COFDM DVB-T H265 SDI supporta 0 ~ 10 dBm?
UN: Il punto di frequenza di uscita richiesto da 400 Mhz a 2800 Mhz è molto ampio.
È difficile ottenere un'uscita di 0~10 dBm con un punto di frequenza così ampio, e l'aggiunta di un amplificatore di potenza sulla scheda aumenterà il consumo energetico e il calore (hai anche detto che non è necessaria una ventola per la dissipazione del calore).
Sei disposto ad accettare la nostra esistenza -3 a -10 dBm e quindi aggiungi il tuo PA (amplificatore di potenza)?
Q: Qual è la dimensione del tuo codificatore COFDM DVB-T H265 SDI?
Hai una richiesta di dimensione speciale? La nostra dimensione esistente è 70x45 mm.
UN: Le nostre schede di codifica e decodifica video esistenti possono soddisfare le esigenze del tuo progetto.
La più grande preoccupazione del mio ingegnere è che la tua azienda, in quanto membro del settore delle trasmissioni televisive, ha requisiti relativamente elevati per la qualità delle immagini video.
La nostra scheda di codifica video eseguirà una compressione con perdita per una bassa latenza. Puoi prendere una serie di campioni esistenti per testare e confermare la qualità dell'immagine? Se ritieni che i nostri campioni possano soddisfare i requisiti della tua azienda, ridisegneremo e disegneremo la scheda in base alle esigenze della tua azienda.
Q: Potresti fornire maggiori informazioni su VBR?
Applicando il video al TX, il parametro VBR cambierà nel tempo e non è un valore statico. Potresti fornire maggiori informazioni a riguardo??
UN: VBR è il bit rate di codifica video sul trasmettitore. Poiché l'immagine video cambia dinamicamente, Il VBR è ovviamente variabile, ma fluttua attorno al bit rate di codifica impostato dal sistema di trasmissione: 7.81*0.8=6.248Mbps.
Q: Nonostante abbia memoria flash sul mio ricevitore, Sullo schermo vengono visualizzati REC OFF e No Storage. Perché sta succedendo?
Hai detto nella descrizione: key2: pulsante di commutazione per la registrazione video, premere brevemente per modificarne lo stato. Il ricevitore controllerà automaticamente il dispositivo di archiviazione (scheda micro SD o disco USB, scheda SD prioritaria) dopo l'accensione e iniziare a registrare video quando il dispositivo di archiviazione è inserito. Basta premere il pulsante per interrompere o registrare di nuovo.
UN: Il sistema ricevente non riesce a rilevare l'unità flash USB. L'unità flash USB deve essere formattata in un formato riconoscibile dal nostro sistema.
Q: Sia B1 che B2 sono zero. Ciò indica che esiste a 0 % Tasso di errore del morso!!! Quale intervallo di questi parametri è accettabile?
UN: Il verificarsi di un tasso di errore di bit può causare problemi con l'immagine video. Quando il tasso di errore bit è molto piccolo, non influenzerà l'effetto dell'immagine video.
Q: Posso personalizzare il contenuto della schermata del programmatore?
UN: Il contenuto visualizzato del pannello di configurazione (programmatore) non è aperto ai clienti per la modifica.

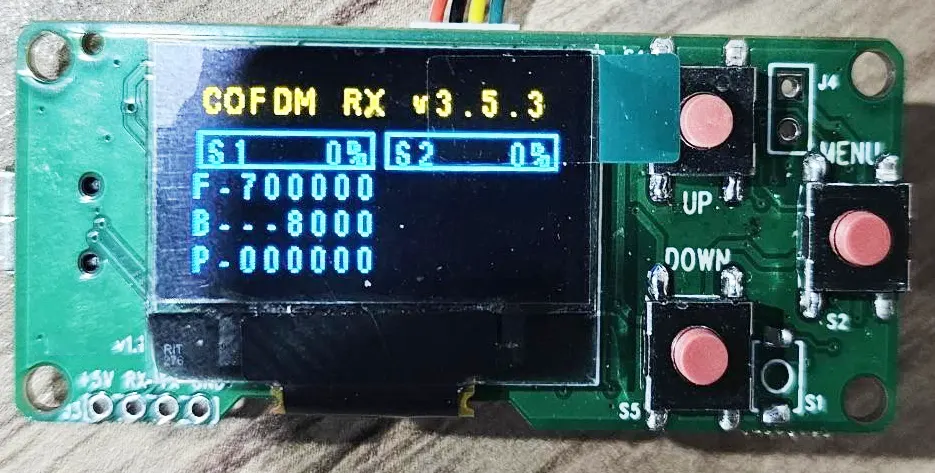

Q: Perché il canale S2 non è programmato? Sembra che il secondo sintonizzatore non funzioni al momento.
UN: S2 si riferisce all'antenna ricevente 2, che può funzionare normalmente. Frequency and bandwidth are the same s1 and s2.
Q: Perché la latenza che ho calcolato è enorme? È in giro 470 Signorina.
Nella tua descrizione in arrivo: Le normali funzionalità predefinite del nostro modulo ricevitore possono essere abbinate al nostro modulo trasmettitore H.265. La latenza del video HD dall'ingresso del trasmettitore alla visualizzazione sullo schermo HDMI del ricevitore è compresa tra circa 200 ms e 250 ms.
UN: Il ritardo che abbiamo testato è stato di circa 250 ms. How did you test it? Il modo in cui abbiamo testato il ritardo, Si prega di controllare Collegamento video Youtube.
Q: Quanta latenza hanno il trasmettitore encoder SDI e il modulo ricevitore decoder?
Ricordo che hai detto di aver ottimizzato il protocollo per una migliore latenza. Poiché non utilizzo la tua veloce latenza H.264 (130 Signorina) quanta latenza dovremmo avere sulla mia configurazione?
UN: Hai confermato che dovevi supportare H265, ma non la modalità a bassa latenza H264. Per ottenere la modalità a bassa latenza, il ricevitore deve essere sostituito con un altro hardware del ricevitore, e il firmware corrispondente deve essere masterizzato prima della spedizione.
Q: Posso utilizzare il ricevitore COFDM per ricevere il normale canale TV DVB-T?
Hai detto di aver cambiato il protocollo video per una migliore latenza in TX. Posso usare il tuo RX come DVB-T commerciale? come posso ricevere il normale canale DVB-T?
UN: If you really want to use it as a normal DVB-T receiver, dobbiamo aggiornare un altro firmware. (rimuovere la crittografia sul codificatore e la decrittografia sul decoder).
Q: Come posso utilizzare la funzione del menu OSD sul ricevitore COFDM?
Nella tua descrizione in arrivo:
Il modulo ricevitore include anche la funzionalità di registrazione DVR con una scheda Micro SD o un disco USB. Il modulo ricevitore consente inoltre lo streaming video tramite USB per decoder di dispositivi Android remoti come smartphone o Android PAD. Ciò consente a più visualizzatori remoti di monitorare lo stesso video
contemporaneamente. Il modulo ricevitore supporta anche la visualizzazione della stringa di caratteri sullo schermo del display video con il video insieme in modalità OSD.
UN: Vedere Documentazione in linea dell'OSD.
Q: Come posso attivare la crittografia AES? Dove devo inserire la chiave?
UN: Il pannello di configurazione può modificare e cambiare la password.

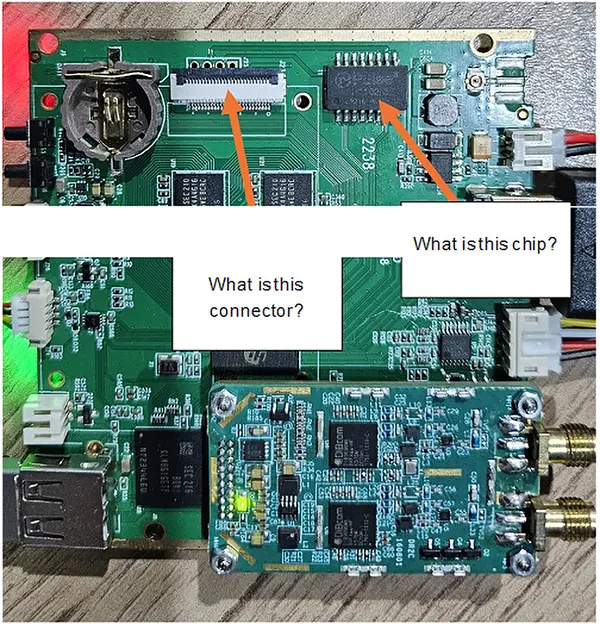

Q: Indicare la domanda sull'immagine del testo dell'arco:
UN: Questa funzione opzionale è richiesta da altri prodotti (la funzione della porta di rete viene utilizzata per connettersi a un collegamento wireless bidirezionale). Si prega di ignorarlo nella domanda.

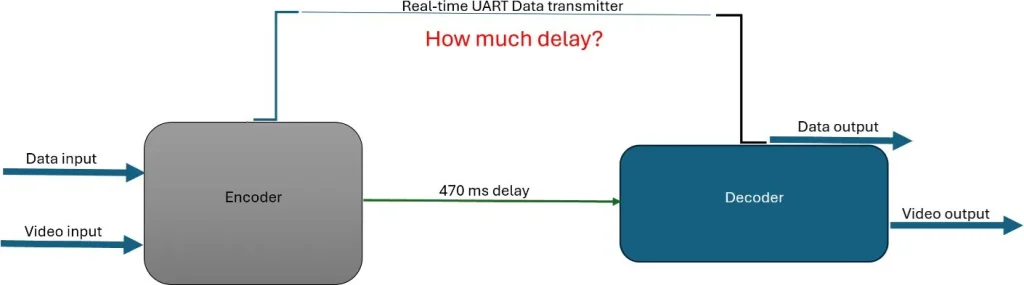

Q: Qual è il ritardo temporale dei dati UART sulla trasmissione unidirezionale?
Per i dati UART da TX a RX, is the data processed through the encoding process or transmitted in real-time? Ho bisogno del trasferimento dati in tempo reale.
UN: The data and video are sent together via wireless cofdm package. So the delay is the same as with video.
Q: Per trasmettitore. È possibile modificare GI e FEC e un altro parametro in base alla tabella nella descrizione?
UN: sì.
Q: Qual è la potenza esatta a questo punto? 1350 a 1450 MHz? Ho bisogno di queste informazioni per progettare un PA.
L'uscita massima della banda di frequenza 1350~1450 è di circa -10±2dBm. Si consiglia di progettare il PA in base all'ingresso -15dBm. Il nostro trasmettitore può essere regolato fino a -15 dBm.
Q: Il tuo programmatore ha la funzione di ripristinare il ripristino di fabbrica?
Se cambio qualche parametro di qualsiasi lato come la frequenza GI o FEC o la larghezza di banda video, come posso ripristinare tutti i parametri in modalità ripristino fabbrica? Sono nuovo in questo forum, e devo modificare alcuni parametri per raggiungere il mio desiderio. Ma ho paura di cambiare le informazioni predefinite.
UN: La nostra trasmissione / Il programmatore RX non dispone di una funzione di ripristino delle impostazioni di fabbrica.
Q: Il tuo codificatore di ingresso video SDI supporta 1080i25/1080i30?
Supporta 1080i50 e 1080i60, non supporta 1080i25 o 1080i30.
Q: Can you offer me some technical files for the repair of the power part of the Vcan1731 SDI video encoder board?
UN: Please check the files at the below link.
- https://ivcan.com/wp-content/uploads/Vcan1731-Component-Part-Number-Map-1.pdf
- https://ivcan.com/wp-content/uploads/Vcan1731-Component-Part-Number-Map-2.pdf
- https://ivcan.com/wp-content/uploads/vcan1731_A01_power.pdf
Our maintenance idea is to first rule out whether there is a short circuit and where the short circuit is. Per esempio, disconnect the magnetic bead or 0-ohm resistor between the power IC and the subsequent circuit, and then use a multimeter to measure whether the power IC is broken or the subsequent circuit is short-circuited. If the power IC is broken, replace the power IC; if the subsequent circuit is short-circuited, you have to check the subsequent circuit.
