گیرنده فیلم FPV
در این ویدئو, من ارتباط بین فرستنده و گیرنده FPV VTX را نشان خواهم داد.
ابزار پیکربندی پارامتر فرستنده به ورودی قدرت 12 ولت اضافی نیاز دارد. فرستنده همچنین به ورودی قدرت 12 ولت احتیاج دارد.
صفحه برنامه نویس پارامتر فرستنده فعلی را نشان می دهد. از طریق برنامه نویس فرستنده, می توانید فرکانس فرستنده را تغییر دهید, پهنای باند, کلمه عبور, و غیره. اگر برای اولین بار از آن استفاده می کنید, نیازی به تغییر پارامتر نیست. تنظیم پیش فرض در حال حاضر بهترین و در کارخانه آزمایش شده است.

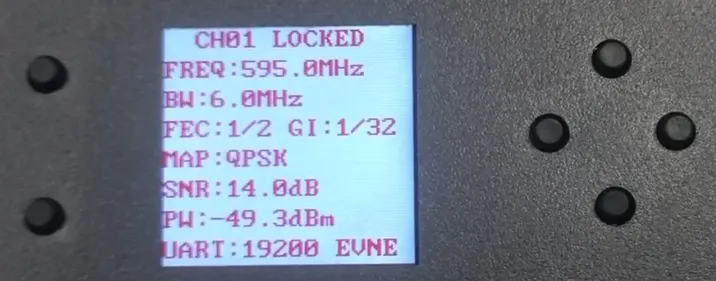

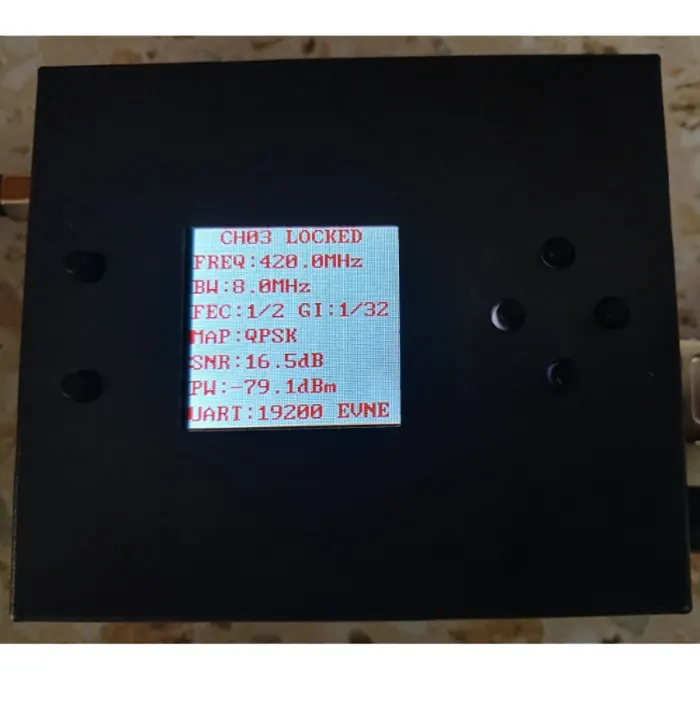

در اینجا گیرنده است, که در حال حاضر یک صفحه و دکمه های کوچک دارد. پارامترهای اینجا همان فرستنده است. مقادیر SNR و PW نیز وجود دارد, SNR کیفیت سیگنال است و PW قدرت سیگنال است.
مقادیر SNR و PW بسیار مهم هستند. شما باید این پارامترها را مرتباً بررسی کنید.
ورودی برنامه نویس و ویدیو در فرستنده همان رابط ورودی را به اشتراک می گذارد. بنابراین ما ابتدا منبع تغذیه برنامه نویس را قطع می کنیم. برنامه نویس را برداشته و کابل ورودی ویدیو را وصل کنید. هنگام کار, لطفاً به یاد داشته باشید که سیم برق فرستنده را جدا کرده و در حالی که از آن استفاده می شود ، آن را کار نکنید.
اکنون به فرستنده سیگنال ورودی ویدیویی می دهیم. سپس برق را به فرستنده وصل کنید. ما فرستنده را روی یک ورق فلزی قرار می دهیم تا سرعت اتلاف گرما فرستنده را تسریع کنیم. روی هواپیمای بدون سرنشین, می توانید از پروانه برای از بین بردن گرما به سمت فرستنده استفاده کنید.
چند ثانیه صبر کنید, و سیگنال ویدیویی برای نمایش در صفحه گیرنده ویدیوی FPV. فرستنده از ورودی ویدیوی SD 720p پشتیبانی می کند, و گیرنده از خروجی ویدیویی HDMI 1080p پشتیبانی می کند. فرستنده از ورودی HDMI استفاده نمی کند زیرا SD دارای تأخیر کمتری و سرعت رمزگذاری سریعتر است. به عنوان فرستنده FPV, تأخیر کم از کیفیت تصویر 1080p مهمتر است.
ما سیگنال ویدیویی را با دوربین جایگزین کرده ایم. تصویر ویدیویی بسیار پایدار و تمیز است, بدون برف یا موزائیک.
SNR
مقدار SNR نشان دهنده کیفیت سیگنال بی سیم از فرستنده به گیرنده است.
مقدار SNR بزرگتر است, سیگنال فعلی بهتر است. مقدار پایین تر است, سیگنال فعلی بدتر است. وقتی SNR پایین تر از آن است 5 به 6, سیگنال از فرستنده به گیرنده قطع می شود و تصویر گیرنده رکود می کند. یا موزائیک ظاهر می شود.
در این زمان, ارتفاع آنتن گیرنده باید تنظیم شود یا موقعیت گیرنده برای غلبه بر برخی موانع جابجا شود تا پذیرش سیگنال بهتر باشد و مقدار SNR به بالای 7 6 6 باز می گردد.
مقدار SNR فقط پس از برق فرستنده نمایش داده می شود. بطور کلی, مقدار SNR در حدود 15dB است, و سیگنال ویدیویی بسیار پایدار است. اگر مقدار SNR کمتر از 6dB باشد, سیگنال ویدیویی یخ زده یا ناپدید می شود.
PW
با توجه به مقدار PW گیرنده, این پارامتر می تواند بررسی کند که آیا گیرنده در فرکانس فعلی تداخل دارد. نیازی به روشن کردن فرستنده نیست. شما فقط باید آنتن گیرنده را وصل کنید و برای مشاهده مقدار PW آن را برق کنید. اگر مقدار PW باشد -80, محیط فعلی با آنتن گیرنده تداخل دارد. اگر مقدار PW باشد -90, محیط فعلی بسیار واضح است و هیچ دخالتی در آنتن گیرنده وجود ندارد.
اگر مقدار PW کمتر از باشد -80, ممکن است به این دلیل باشد که فرستنده خیلی نزدیک است. در این زمان, شما باید فاصله بین فرستنده و گیرنده را به طور مناسب تنظیم کنید.
