56110MHZ-7210MHz 6-7 GHz FPV VTX 3 Watts Power Amplifier 6.1-7.2GHz 5WPA Transmitter
فهرست مطالب
ظاهر


بعد، ابعاد، اندازه

مشخصات
- 7.2 گیگاهرتز, 64 نقاط فرکانس: 6110 مگاهرتز – 7210 مگاهرتز;
- حداکثر قدرت: 5W (25mW/1000mW/5000mW, قابل تنظیم);
- ولتاژ ورودی: DC 15V-36V, از ورودی باتری 2-8S پشتیبانی می کند 4. رابط آنتن: سوکت زن SMA 5. پروتکل ارتباطی: ترامپ IRC
- روش اتلاف گرما: سینک گرمای آلیاژ آلومینیوم + فن
- سوراخ نصب: 20میلی متر*20 میلی متر /Ø2میلی متر
- اندازه محصول: 53میلی متر x 28.85mm x 16mm
- وزن محصول: 25.85G
طرح رابط و دکمه LED

- نشانگر فرکانس: قرمز
- نشانگر باند: رنگ آبی
- شاخص توان: رهبری سبز
- دکمه تنظیم باند و فرکانس
- دکمه تنظیم برق
- 1.0 6دارنده کابل P
- سوکت آنتن زن SMA
روش کنترل دکمه و تعریف نشانگر LED
دکمه ④ بین نقاط فرکانس و نوارهای فرکانس سوئیچ می شود. هر بار که به طور خلاصه دکمه را فشار دهید, LED قرمز مربوطه چشمک می زند, تغییر از یک فرکانس به نقطه دیگر. این چرخه تکرار می شود; برای جزئیات بیشتر به شکل زیر مراجعه کنید.
| CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 | |
| قرمز | چشمک زدن 1 زمان | چشمک زدن 2 زمان | چشمک زدن 3 زمان | چشمک زدن 4 زمان | چشمک زدن 5 زمان | چشمک زدن 6 زمان | چشمک زدن 7 زمان |
چشمک زدن 8 زمان |
دکمه را فشار داده و نگه دارید ④ برای تغییر باند فرکانس. فشار دهید و نگه دارید 5 ثانیه و چراغ آبی مربوطه چشمک می زند.
گروه فرکانس A.B.E.F.R.P.H.U. این عمل می تواند چرخه ای باشد; برای جزئیات بیشتر به شکل زیر مراجعه کنید!
| چشمک زدن 1 زمان | چشمک زدن 2 زمان | چشمک زدن 3 زمان | چشمک زدن 4 زمان | چشمک زدن 5 زمان | چشمک زدن 6 زمان | چشمک زدن 7 زمان | چشمک زدن 8 زمان | |
| رنگ آبی | آ | B | E | F | R | پ | H |
تو |
دکمه ⑤ دکمه تنظیم برق است. هر مطبوعات کوتاه از طریق سه تنظیم برق چرخه می گیرد: 25میلی وات, 1000میلی وات, و 3000 مگاوات. LED سبز نشانگر برق است, همانطور که در شکل زیر نشان داده شده است: 25MW یک بار چشمک می زند, 1000MW دو بار چشمک می زند, و 3000 مگاوات سه بار چشمک می زند. فشار دهید و نگه دارید 3 ثانیه برای ورود به حالت گودال, جایی که چراغ سبز روشن است. برای جزئیات بیشتر به شکل زیر مراجعه کنید.
| دائماً | چشمک زدن 1 بار | چشمک زدن 2 بار | چشمک زدن 3 بار | |
| رهبری سبز | حالت گودال | 25میلی وات | 1000میلی وات |
3000میلی وات |
توجه داشته باشید: این فیلم / فرستنده تصویر دارای عملکرد حفاظت دما است. هنگامی که دمای فرستنده تصویر بالاتر از 100 است,, قدرت انتقال تصویر با یک سطح کاهش می یابد. اگر دما هنوز بالاتر از آن باشد 100هنگامی که دما به 95 کاهش می یابد, قدرت انتقال به سطح قدرت تنظیم شده در ابتدا باز خواهد گشت.
جدول پارامتر مربوط به کانال

6پ 1.0 تعریف رابط کابل

اقدامات احتیاطی برای استفاده
- هنگام نصب ماژول انتقال تصویر, حتماً فضای کافی را در اطراف خود بگذارید تا از گردش خون کافی و اتلاف گرما اطمینان حاصل شود. در غیر این صورت, محافظت بیش از حد ماژول فعال می شود, کاهش یا حتی خاموش کردن قدرت انتقال.
- قبل از اتصال سیم برق, از محدوده ولتاژ و قطبیت صحیح برای جلوگیری از آسیب رساندن به مؤلفه ها اطمینان حاصل کنید.
- قبل از اتصال منبع تغذیه, توصیه می شود اطمینان حاصل شود که آنتن در ترمینال خروجی RF نصب شده است تا عمر خدمات ماژول را گسترش دهد.
- لطفاً برای اطمینان از سیم کشی صحیح و تمدید عمر ماژول ، دستورالعمل ها را قبل از استفاده بخوانید.
موارد قابل تنظیم برای FPV VTX:
-
محدوده فرکانس - گروههای کاری قابل تنظیم (به عنوان مثال 1.2 گیگاهرتز / 2.4گیگاهرتز / 5.8گیگاهرتز / 6.7گیگاهرتز, 7.2گیگاهرتز) برای تأمین مقررات منطقه ای یا نیازهای برنامه.
-
توان خروجی - سطح قدرت RF مختلف (25میلی وات, 200میلی وات, 600میلی وات, 1W, 2W, 3W, 5W, و غیره.) کوتاه- یا انتقال از راه دور.
-
نوع تعدیل - آنالوگ یا دیجیتال (COFDM, DVB-T, پروتکل های سفارشی).
-
رابط ویدیویی - HDMI, SDI, CVBS, یا ورودی جریان IP.
-
کانال صوتی/داده - ورودی صوتی اضافی یا کانال داده تله متری.
-
فاکتور فرم & اندازه - نوع صفحه, ماژول محصور, یا نسخه کم حجم سبک برای پهپادها و هواپیماهای بدون سرنشین.
-
دامنه منبع تغذیه - ورودی ولتاژ گسترده (به عنوان مثال, 7- 24 ولت, 12V, 28V) بستگی به نیاز سیستم دارد.
-
رابط آنتن - اتصالات RF سفارشی مانند SMA, RP-SMA, MMCX, یا کابل سفارشی.
-
رمزگذاری - AES اختیاری یا رمزگذاری اختصاصی برای انتقال ایمن.
-
روش خنک کننده - Heatsink Passive یا خنک کننده فن فعال بسته به تولید برق.
-
شماره کانال & تعویض - کانال های ثابت, سوئیچ, یا کنترل نرم افزار برای انتخاب فرکانس.
-
مسکن & حفاظت - ضد آب, ضد گرد و غبار, یا پرونده ناهموار برای استفاده در فضای باز/نظامی.
-
لوگو & سیستم عامل - برندسازی OEM/ODM و سفارشی سازی سیستم عامل.


راهنمای کاربری
VTX: 7.2راهنمای G 5W VTX
VRX: 6G7 64CH VRX BOX
آلبوم عکس

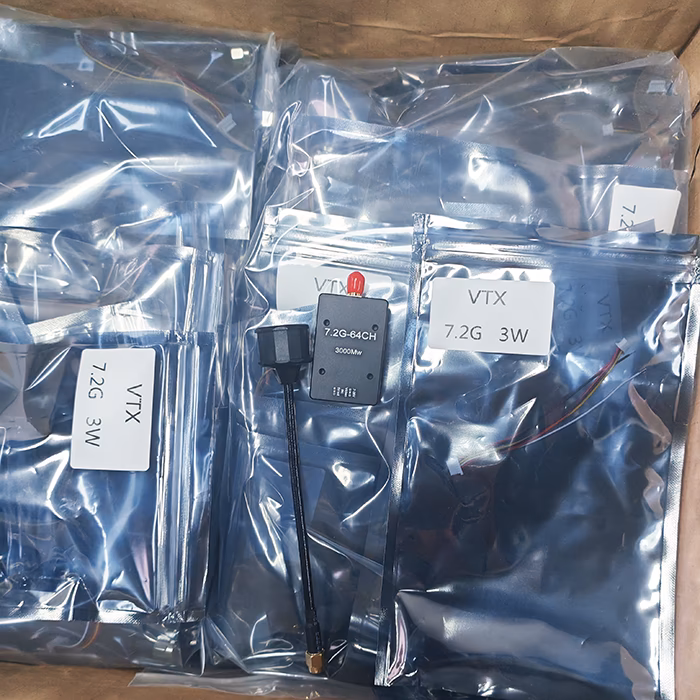

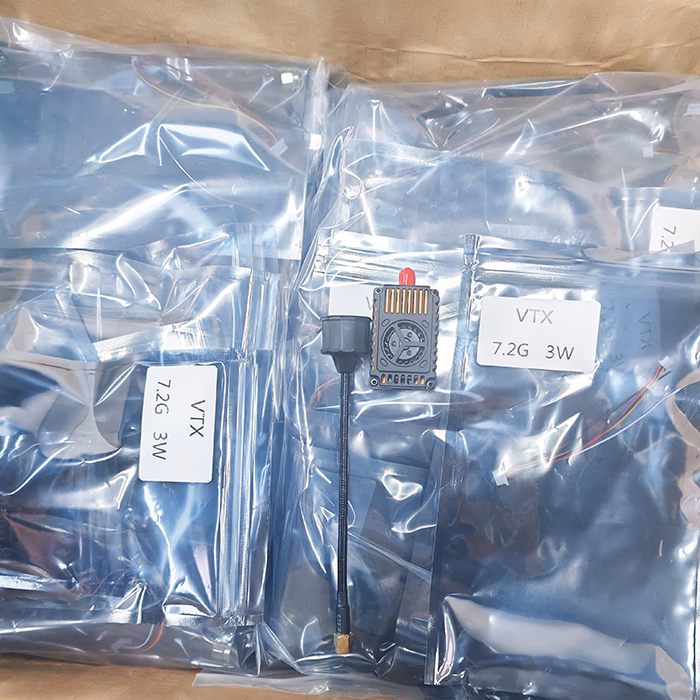

7فرستنده گیگاهرتز FPV VTX
7گیرنده گیگاهرتز FPV VRX
پرسش و پاسخ
1. What is the frequency range of the 6110MHz-7210MHz FPV VTX 5W Power Amplifier?
تقویت کننده در محدوده 6110MHz -7210MHz کار می کند, پوشش باند فرکانس FPV 6-7 گیگاهرتز, ارائه دهنده 64 کانال های قابل انتخاب.
2. این تقویت کننده FPV VTX چقدر قدرت خروجی را فراهم می کند?
از سه سطح قدرت قابل تنظیم پشتیبانی می کند: 25میلی وات, 1000میلی وات, and up to 5000mW (5W) حداکثر خروجی.
3. آیا می توانم قدرت انتقال این را تنظیم کنم 6-7 GHz FPV VTX?
بله, تقویت کننده برق اجازه می دهد تا بین 25 مگاوات تعویض شود, 1000میلی وات, and 5000mW via the control button.
4. این تقویت کننده برق FPV VTX از چه نوع کانکتور آنتن استفاده می کند?
از یک استاندارد استفاده می کند کانکتور مادگی SMA, سازگار با بیشتر آنتن های FPV.
5. آیا 6-7 GHz FPV VTX Amplifer پشتیبانی حالت گودال?
بله, با نگه داشتن دکمه پاور, برای آزمایش ایمن داخلی یا نیمکت وارد حالت گودال می شود.
6. دامنه ولتاژ ورودی برای تقویت کننده FPV VTX 3W چیست?
می پذیرد DC 15V–36V, حمایت می کند 2باتری های S -8S LIPO, آن را بسیار متنوع ساخت.
7. How heavy is the 6110MHz-7210MHz FPV VTX 5W Power Amplifier?
فقط وزن دارد 25.85 گرم, آن را برای هواپیماهای بدون سرنشین و هواپیماهای FPV سبک می کند.
8. ابعاد فیزیکی این فرستنده ویدیویی FPV چیست?
اندازه است 53میلی متر x 28.85mm x 16mm, جمع و جور برای نصب در اکثر ساختهای FPV.
9. سیستم خنک کننده چه کاری انجام می دهد 6-7 تقویت کننده قدرت GHz FPV VTX?
این دارای یک سینک گرمای آلیاژ آلومینیوم و یک فن خنک کننده فعال برای اتلاف گرمای قابل اعتماد.
10. آیا این تقویت کننده FPV VTX دارای محافظت بیش از حد است?
بله, اگر درجه حرارت بیش از 100 درجه سانتیگراد باشد ، به طور خودکار توان خروجی را کاهش می دهد, و هنگامی که زیر 95 درجه سانتیگراد خنک می شود ، بازیابی می شود.
11. کدام پروتکل ارتباطی توسط تقویت کننده FPV VTX پشتیبانی می شود?
پشتیبانی می کند پروتکل ترامپ IRC برای کنترل از راه دور و پیکربندی آسان VTX.
12. آیا این است 6-7 فرستنده GHz FPV مناسب برای پروازهای FPV با برد طولانی?
بله, با تا 3قدرت خروجی W, این برای انتقال FPV از راه دور و هواپیمای بدون سرنشین ایده آل است.
13. چگونه می توانم کانال های فرکانس را در این FPV VTX تغییر دهم?
فشار دادن دکمه فرکانس چرخه از طریق کانال ها; LED قرمز چشمک می زند تا شماره کانال را نشان دهد.
14. How do I switch frequency bands on this FPV VTX 5W power amplifier?
نگه داشتن دکمه فرکانس برای 5 ثانیه; LED آبی نشان دهنده باند انتخاب شده است.
15. چه تعداد باند فرکانس در FPV VTX 6110-7210MHz پشتیبانی می شود?
این پشتیبانی از 8 باندها (آ, B, E, F, R, پ, H, تو) با گزینه های چند کانال.
16. FPV VTX از چه تعداد کانال کل پشتیبانی می کند?
وجود دارد 64 نقاط فرکانس, اطمینان از انعطاف پذیری و جلوگیری از تداخل.
17. آیا این تقویت کننده FPV VTX با عینک و گیرنده های استاندارد FPV سازگار است?
بله, با بیشتر کار می کند 6-7 گیرنده های GHz FPV که از همان محدوده فرکانس پشتیبانی می کنند.
18. آیا می توانم از این FPV VTX با سیستم های دیجیتال FPV استفاده کنم?
در درجه اول برای انتقال FPV آنالوگ, سیستم های دیجیتالی مانند DJI O3 نیست.
19. حداکثر مصرف برق تقویت کننده FPV VTX چیست؟?
در خروجی کامل 3W, قدرت بیشتری مصرف می کند, بنابراین با استفاده از یک باتری قابل اعتماد 2S -8S توصیه می شود.
20. آیا FPV VTX شامل یک آنتن در بسته است?
معمولا, تقویت کننده فقط شامل ماژول است; سازگار 6-7 آنتن های GHz SMA باید جداگانه خریداری شود.
21. چگونه می توانم بدانم که در حال حاضر چه سطح قدرت تعیین شده است?
این رهبری سبز چشمک زدن: یک بار برای 25 مگاوات, دو بار برای 1000MW, and three times for 5000mW.
22. چه اتفاقی می افتد اگر من FPV VTX را بدون آنتن برق کنم?
کار بدون آنتن ممکن است به تقویت کننده آسیب برساند; همیشه قبل از برقراری یک آنتن را وصل کنید.
23. آیا تقویت کننده FPV VTX می تواند روی هواپیماهای بدون سرنشین مسابقه سوار شود?
بله, با آن 20سوراخ های نصب x20mm, این با قاب های بدون سرنشین مسابقه سازگار است.
24. آمپلی فایر FPV VTX به اندازه کافی برای هواپیماهای بال ثابت است?
بله, آن 26وزن G آن را برای هواپیماها مناسب می کند, بالهای دوربرد, و پهپادها.
25. آیا این تقویت کننده VTX می تواند از طریق کنترل کننده های پرواز کنترل شود?
بله, از طریق پروتکل ترامپ IRC, کنترل کننده های پرواز مانند Betaflight می توانند تنظیمات VTX را تغییر دهند.
26. حالت گودال در فرستنده های FPV چیست?
حالت گودال قدرت خروجی را به نزدیک صفر برای ایمن کاهش می دهد تست نیمکت بدون تداخل.
27. آیا این می تواند 6-7 GHz VTX برای رویدادهای مسابقه FPV استفاده می شود?
بله, با چندین کانال و باند, می توان در آن استفاده کرد رویدادهای FPV چند خلبان.
28. آیا برای هر عملکرد در VTX یک نشانگر LED وجود دارد?
بله, قرمز برای فرکانس, آبی برای باند, سبز برای قدرت.
29. تقویت کننده FPV از چه نوع رابط کابل استفاده می کند?
از a استفاده می کند 6-سنجاق 1.0 صفحه آبی به طور خودکار نمایش داده می شود برای کنترل و اتصال.
30. روش نصب توصیه شده برای این FPV VTX چیست?
سوار کردن جریان هوای کافی, ترک فضای برای خنک کننده و اتلاف گرما.
31. آیا می توانم این تقویت کننده FPV را مستقیماً از باتری هواپیماهای بدون سرنشین تأمین کنم?
بله, آن را پشتیبانی 2باتری های LiPo به 8s, آن را بسیار راحت می کند.
32. آیا این تقویت کننده FPV VTX در محیط های درجه حرارت بالا کار می کند?
بله, اما اگر بیش از 100 درجه سانتیگراد باشد, این برق به طور خودکار قدم می زند برای محافظت از دستگاه.
33. است 6-7 فرکانس GHz در همه کشورها قانونی است?
خیر, همیشه خود را بررسی کنید مقررات رادیویی محلی قبل از استفاده از این باند فرکانس.
34. آیا می توان از این فرستنده FPV برای پخش ویدیوی پهپاد حرفه ای استفاده کرد?
بله, با 5خروجی برق W, مناسب برای پهپادهای دوربرد و برنامه های FPV صنعتی.
35. مسکن آلومینیومی چقدر دوام دارد?
این پوشش سینک حرارتی فلزی دوام را بهبود می بخشد و خنک کننده کارآمد را فراهم می کند.
36. آیا از VTX با گیرنده های ایستگاه زمینی استفاده می شود?
بله, تا زمانی که گیرنده از فرکانس 6110-7210MHz پشتیبانی می کند.
37. آیا این تقویت کننده FPV VTX از قبل تنظیم شده است?
با تنظیمات پیش فرض ارسال می شود, اما شما می توانید بسامد, باند, و قدرت به صورت دستی.
38. تغییر تنظیمات در این فرستنده FPV چقدر آسان است?
بسیار آسان - فقط فشار دهید دکمه ها و بررسی کنید شاخص های LED برای بازخورد.
39. آیا می توانم در هنگام پرواز باندها و کانال ها را تغییر دهم?
خیر, it is not recommended to change the frequency or channel during flight.
When the VTX switches to a different frequency, the video signal will be interrupted for about 1–2 seconds, causing the image to black out or lose signal. The receiver (VRX) cannot automatically follow this change, so the video link will be completely disconnected.
For safety reasons, please set and confirm the correct frequency and channel before takeoff. Changing the frequency is only suitable for ground testing or multi-pilot frequency coordination before flight.
40. حداقل ولتاژ عملیاتی ایمن چیست?
آمپلی فایر را نباید در زیر تغذیه کرد 15V DC.
41. آیا تقویت کننده FPV VTX از صوتی هوشمند پشتیبانی می کند?
خیر, آن را پشتیبانی پروتکل ترامپ IRC به جای SmartAudio.
42. آیا می توان از این FPV VTX در محیط های شهری استفاده کرد?
بله, آن خروجی با توان بالا به غلبه بر تداخل در پرواز FPV شهری کمک می کند.
43. آیا فن در حین کار پر سر و صدا است?
داخلی فن خنک کننده در حالی که تقویت کننده را خنک نگه می دارد بی سر و صدا اجرا می شود.
44. آیا می توان از این ماژول برای هواپیماهای بدون سرنشین FPV فراتر از خط دید استفاده کرد (عادل)?
بله, با 3قدرت, این قادر است انتقال دوربرد.
45. قبل از استفاده از تقویت کننده FPV VTX چه اقداماتی باید انجام دهم?
از سیم کشی صحیح اطمینان حاصل کنید, آنتن را وصل کنید, و قبل از برقراری خنک کننده مناسب را فراهم کنید.
46. آیا این FPV VTX ضد آب یا ضد آب است?
خیر, از قرار گرفتن در معرض باران یا رطوبت خودداری کنید; سوار آن در یک منطقه محافظت شده.
47. ثبات سیگنال در چقدر قابل اعتماد است 7 گیگاهرتز?
تقویت کننده فراهم می کند قوی, انتقال ویدیوی FPV پایدار حتی در گروههای با فرکانس بالا.
48. آیا FPV VTX می تواند با سیستم عامل به روز شود?
در حال حاضر, این یک است دستگاه مبتنی بر سخت افزار بدون نیاز به ارتقا سیستم عامل.
49. آیا تقویت کننده با سیگنال های GPS تداخل دارد?
خیر, در 6-7 گیگاهرتز, این در گروههای استاندارد GPS تداخل ندارد (1.5 گیگاهرتز).
50. چرا باید 6110MHz-7210MHz را انتخاب کنم 6-7 GHz FPV VTX 5W amplifier?
چون ارائه می دهد قدرت بالا, انتقال قابل اعتماد با برد دور, خنک کننده کارآمد, گزینه های فرکانس چندگانه, و سازگاری با سیستم های FPV مدرن.
51. Do you have the Video Transmitter THOR T67 FPV VTX and Receiver THOR R67 FPV Receiver?
خیر, do you agree with this model to replace? Same support 6-7GHz frequency.
