16dBi Panel Directional Antenna Single Polarization 23° for UAV Drone wireless video transmission Vcan1877
فهرست مطالب
مقدمه
System/Application: انتقال بی سیم ویدیو, Digital Transmission
Product Type: آنتن پنل
محدوده فرکانس (مگاهرتز): 1300-1600
به دست آوردن (dBi): 8-18
Horizontal plane angle (درجه): 25درجه
قطبی شدن: عمودی
ویژگی
مشخصات برق
| فرکانس کاری(مگاهرتز) | 1300-1500 Other frequency customizable |
| Polarization mode(درجه) | عمودی |
| Electrical Down Tilt Angle(درجه) | 0 |
| VSWR of each radiation port | ≤1.5 |
| مدولاسیون مرتبه سوم (DBM به，@2×43dBm) | / |
| Average Power Tolerance (در) | ≥200 |
| انزوا (دسی بل) | / |
| Horizontal plane half-power beam-width (درجه) | 23±5 |
| Half-power beam-width in the vertical plane (درجه) | 23±5 |
| به دست آوردن(dBi) | 16±1 |
| Cross polarization ratio (دسی بل, axial) | / |
| Cross polarization ratio (دسی بل，±60 درجهمحدوده) | / |
| front to back ratio(دسی بل，180°±30°) | ≥25 |
| upper side-lobe suppression(دسی بل) | ≤-15 |
Mechanical Specification
| Interface model | N-K(bottom straight out) |
| اندازه آنتن (میلی متر) | 380*380*40 |
| Package Size(میلی متر) | Subject to the actual packaging |
| Antenna Weight (کیلوگرم) | 2 |
| Mounting accessories weight (کیلوگرم) | 0.5 |
| مواد رادوم | high-quality ABS |
| قطر قطب (میلی متر) | Φ20~Φ80 |
| Ultimate wind speed (کیلومتر در ساعت) | 200 |
| ambient temperature(درجه سانتی گراد) | Operating temperature:-40~+60;Limit temperature:-55~+75 |
| lightning protection | DC ground |
| waterproof level | IP65 |
| product grade | Business Edition |
How to install the panel directional antenna on the tripod bracket?
See how the flat directional antenna installed on the automatic tracking gimbal works?
پرسش و پاسخ
س: What is the gain of the directional antenna?
آ: 16dBi.
This antenna is a normal directional antenna without an automatic tracking system. باید آنتن را همیشه رو به هواپیما نگه دارید.
The below model has a 16dBi antenna with an automatic tracking system, it will always face the plane.
https://ivcan.com/t/auto-antenna-tracker/
1.4G is 16dBi and 800Mhz is 13dBi.
س: Can you customize the flat directional antenna to 24dBi?
آ: No customer has ever asked us to do this, but if you want, we can customize it according to your needs.
For 24dBi, the antenna size is very large, 900*900*65میلی متر, and the gain is only 20dBi. برای 24dBi, it needs to be larger, حداقل 1500*1500*100میلی متر.
Variety Customization
| فرکانس: 1.4جی | ||
| به دست آوردن | وزن | |
| 390*390*57میلی متر | 16dBi | 1.8KG |
| 305*305*25mm slim | 14dBi | 1KG |
| 260*260*45میلی متر | 13dBi | 1KG |
| فرکانس: 900مگاهرتز | ||
| به دست آوردن | وزن | |
| 450x450mm | 14dBi | 2.8KG |
| 390*390*57میلی متر | 12dBI is coming soon | |
| 260*260*45میلی متر | 9dBi | 1KG |

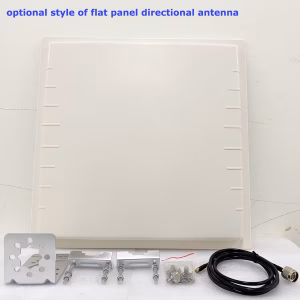

902~928Mhz flat-panel directional antenna
| محدوده فرکانس (مگاهرتز) | 902～928 |
| Polarization mode | Right-hand circular polarization |
| به دست آوردن (dBi) | 12 |
| Electrical down-tilt angle (درجه) | 0 |
| Half power beam width (درجه) | Level:35
Vertical plane: 35 |
| نسبت جلو به عقب (دسی بل) | ≥20 |
| امپدانس ورودی (اوه) | 50 |
| voltage standing wave ratio | ≤1.3 |
| حداکثر قدرت(W) | 20 |
| حفاظت در برابر صاعقه | DC ground |
| Connector type | NK or user-specified |
| Connector location | برگشت |
| اندازه آنتن (length × width × thickness: میلی متر) | 450×450×40 |
| وزن آنتن (کیلوگرم) | در مورد 2 |
| مواد رادوم | ABS |
| Radome color | سفید |
| Mechanically adjustable tilt angle (درجه) | 0～60 |
| دمای کاری(℃) | -40～60 |
| Ultimate wind speed (اماس) | 60 |
| قطر قطب (میلی متر) | 35～50 |
| Installation part model | MK004 L-shaped steel clip code |
