یک مشتری از ما خواست قبل از ارسال، رابط داده D2 را به SBus تغییر دهیم. تا بتواند پس از دریافت کالا، تجهیزات کنترل پرواز خود را مستقیماً مرتبط کند.
پیوند داده ویدیوی بی سیم ما دارای سه رابط داده است, D1, D2, و D3, تا زمانی که مشتری بخواهد, ما می توانیم D2 را برای پشتیبانی از رابط SBus یا RS485 تغییر دهیم. ما می توانیم یک ماژول SBus مبدل TTL RS232 را به داخل جعبه فرستنده گیرنده اضافه کنیم.. این ویدیو برای نشان دادن و آزمایش موفقیت آمیز بودن اصلاح SBus است.
در اینجا ما داده های UART ارسال شده توسط کامپیوتر را از طریق یک ماژول UART-to-SBus دریافت می کنیم, و سپس از طریق این ماژول UART-to-SBus, شبیه سازی دریافت سیگنال SBus از جوی استیک عملیاتی پهپاد. و آن را به گیرنده پیوند داده ویدیوی بی سیم ما ارسال کنید, رابط D2, که به SBus در تغییر یافته است, D2 اکنون می تواند داده های SBus را در آن دریافت کند.
از طرف دیگر, ما همچنین یک فرستنده پیوند داده ویدیویی بی سیم را وصل کردیم, که وسیله ای است که به پهپاد متصل است, سیگنال SBus دریافتی را از طریق رابط داده D2 به دستگاه کنترل پرواز پهپاد ارسال می کند. اکنون SBus خارج شده است. ما در اینجا هواپیماهای بدون سرنشین و تجهیزات کنترل پرواز برای شبیه سازی فرآیند دریافت SBus نداریم. از طریق دو ماژول, سیگنال SBus دریافتی به UART تبدیل شده و به کامپیوتر ارسال می شود.
صفحه کامپیوتر نشان می دهد که داده های SBus را دریافت کرده است, که کل فرآیند ارسال و دریافت SBus را از طریق پیوند داده ویدیوی بی سیم ما شبیه سازی می کند. اگر مشتری تجهیزات کنترل پرواز و پهپاد خود را با SBus در اینجا وصل کند, او سیگنال SBus را از فاصله دور مانند یک کامپیوتر دریافت می کند, و سپس می تواند پهپاد را با جوی استیک عملیاتی خود کنترل کند, حتی در یک ویدیوی آزمایشی دیگر 110تست داده های ویدئویی برد بلند کیلومتر.
چرا از D2 به جای D3 برای تغییر به رابط SBus استفاده می کنیم? زیرا D3 یک رابط چند منظوره است, علاوه بر تابع داده مشترک RS232 TTL, همچنین یک رابط ویژه برای دستورات UART AT است. رابط کاربری وب می تواند برخی از تنظیمات رایج را انجام دهد. مهندسان اغلب از دستورات UART برای پرس و جو و اصلاح پارامترها از طریق رابط D3 استفاده می کنند. بنابراین می توانیم از D2 برای تغییر آن به رابط SBus یا RS485 استفاده کنیم.
TX900 ما دارای سه پورت سریال داده است, که می تواند در TTL ساخته شود, RS232, UART, Sbus, و Rs485.
وقتی سفارش می دهید, لطفاً به ما بگویید که به کدام نوع رابط داده نیاز دارید.
بهترین راه حل این است که قبل از زایمان آن را برای شما تهیه کنید, به جای تغییر آن پس از دریافت کالا.
زیرا در این حالت, فقط می توانید یک تخته آداپتور رابط را در خارج از پوسته TX900 اضافه کنید. این نوع برد مدار ابتدا به منبع تغذیه اضافی نیاز دارد, و دوم, در خارج در معرض, که باعث می شود قطعات یا مدارهای کوتاه را از بین ببرد و باعث نقص شود.

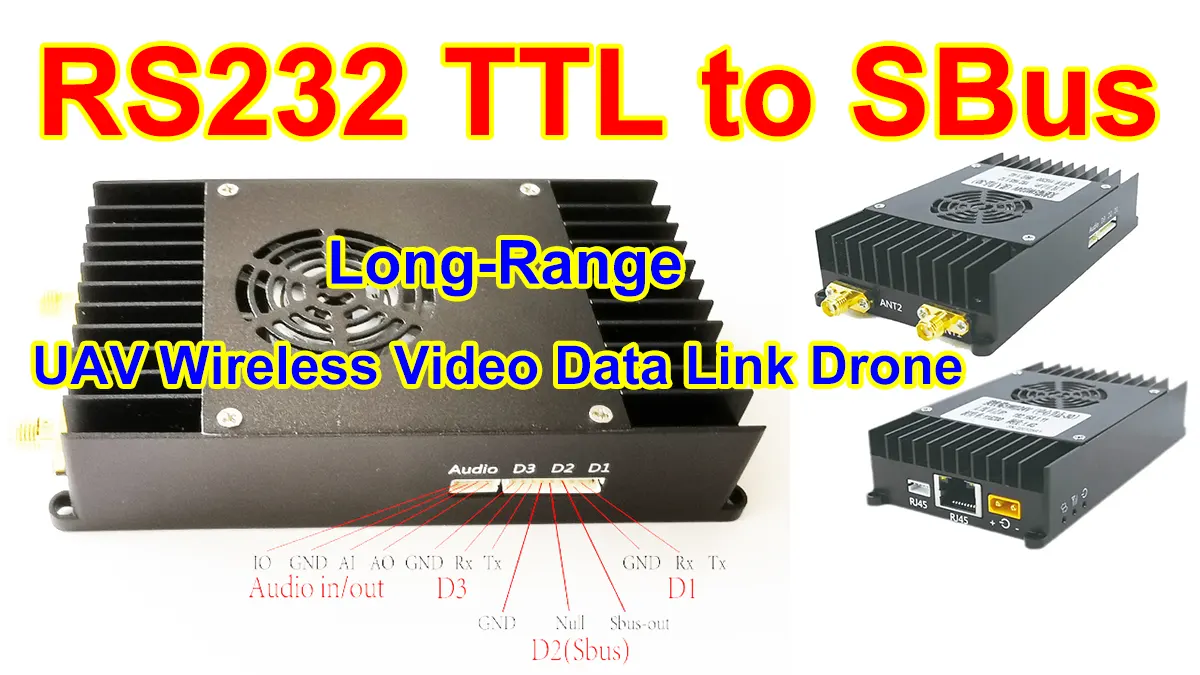

پین TX900 برای برخی از مشتریانی که به SBU نیاز دارند تعریف شده است
