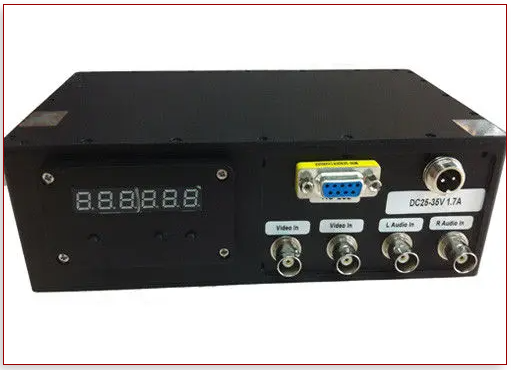

فرستنده ویدیوی برد بلند

فرستنده ویدیوی برد بلند 10 فرمت کدگذاری فرستنده بی سیم وات HD H.264

شرح

• تلفیق: فرمت کدنویسی H.264
• فرکانس: 1.2G/2.4G/5.8GHz (سفارشی)
• خروجی برق RF: 10W
• وضوح: 720*576 اندازه: 200130*60میلی متر

معرفی

• The device is our new design COFDM فرستنده و گیرنده.
• دارای شخصیت عملکرد Walkie Talkie است, و کنترل از راه دور دوربرد, و شهودی تر و همچنین طبیعی است.
• استفاده از فرمت کد نویسی H.264 و COFDM (مالتی پلکس تقسیم فرکانس متعامد کد شده) مدولاسیون.
• Provide a high-quality picture in resolution 720*576, با تاخیر کوتاه.
• پشتیبانی از NLOS و انتقال سریع موبایل.
• پارامترهای پشتیبانی توسط کاربر تنظیم می شود.
• PAL/NTSC video format self-adaption and good anti-interference.

این سیستم طراحی شده ویژه برای مسافت های دور برای استفاده نظامی است, همچنین استفاده از آن در زمینه های دیگر برای پخش زنده انتقال صدا ویدیویی محبوب است.

امکانات

• 10وات قدرت rf, نفوذ قوی;
• 300-800مگاهرتز, 2.3-2.7گیگاهرتز, و غیره., فرکانس قابل تنظیم;
• تصویری + داده ها به طور همزمان.

مشخصات

Transmitter parameter

فرکانس: AV 300-800MHz(قابل تنظیم),1.2G/2.4G/5.8GHz(سفارشی)قابل تنظیم توسط کاربر,100فاصله مگاهرتز.

فرکانس: DATA 200-270MHz(قابل تنظیم),یا باند دیگر

 تلفیقCOFDM 2K QPSK

 توان خروجی RF 10 وات

ولتاژ DC11-14.5V

 جریان 2.7A

سرعت ویدئو 15 مگابیت بر ثانیه(عملکرد کلید روشن/خاموش خط مرجع)

 صورت فلکی QPSK,16QAM,64QAM(اختیاری),

QPSK/16QAM/64QAM @ 6/7/8MHz

 FEC 1/2,2/3,3/4,5/6,  7/8  (اختیاری)

 گارد فاصله 1/32,1/16,1/8,1/4  (اختیاری)

 پهنای باند 2/2.5/4/8M(قابل تنظیم)

 رابط A/V BNC / RCA

رمزگذاری AES 128 ذره / تقلب پایه ALLTECH

 صافی باند کامل≤2dB ,8مگاهرتز≤0.5dB

 حامل 2K,8K

 SHG >52dBc مشخص

سیگنال ویدیویی 1Vp-p@75Ω, تطبیقی ​​NTSC/PAL

 CBER<2.0E-4

 ویدئو فشرده سازی MPEG-2 4:2:0 /MPEG-4 (اختیاری)

 وضوح 720×576(PAL) , 720× 480(NTSC)

 ویدئو/تصویر 720×576 @ 8MHz, 352× 288 @ 1.25MH

 رابط کنترل RS232/RS485 سطح استاندارد RS232/RS485,9600,8,ن,1

 رابط داده RS232/RS485 سطح استاندارد RS232/RS485 ,پشتیبانی 1200 ~ 115200

ورودی ویدیو 1Vp-p@75Ω, NTSC / PAL (سازگاری خودکار)

 ورودی صوتی آنالوگ استریو کانال های چپ و راست

 رابط RF N(نوع)

 رابط AV BNC

 رمزگشایی ویدیو ISO/IEC13818-2 MPEG-2MP@ML

دمای کارکرد -25℃~55℃

 دمای ذخیره سازی -40℃~70℃

فاصله 150 کیلومتر فاصله LOS (on the helicopter), 5-6کیلومتر فاصله NLOS(در شهر)

 جنس جنس بدنه آلومینیومی (سیاه)

 سایز 200*130*60mm

 وزن 2.8 کیلوگرم

پارامترهای گیرنده:

 فرکانس/AV 300-800 مگاهرتز(قابل تنظیم),1.2G/2.4G/5.8GHz(سفارشی)

 فرکانس/داده 200-270 مگاهرتز(قابل تنظیم)

 مدولاسیون COFDM 2K QPSK

 دریافت حساسیت -105dBm

ولتاژ DC12-14V

 صورت فلکی QPSK,16QAM,64QAM (اختیاری)

 ورودی سطح RF -92dBm~-20dBm / -105dBm~-20dBm

  امپدانس RF 50Ω

  حامل 2K,8K

 FEC 1/2،2/3،3/4،5/6,  7/8  (اختیاری)

 فاصله نگهبانی 1/32,1/16,1/8,1/4(اختیاری)

 پهنای باند 2/2.5/4/8M(قابل تنظیم)

 رمزگشایی ویدیو ISO/IEC13818-2 MPEG-2MP@ML

 خروجی AV 2 خروجی صدا + 2 ورودی تصویر

Audio output mode Analog stereo Stereo unbalanced 300/200 mV

 وضوح تصویر 720×576 @ 8MHz, 352× 288 @ 1.25 مگاهرتز

فرمت های تصویری: PAL / NTSC (سازگاری خودکار)

خروجی صوتی: کانال های چپ و راست استریو آنالوگ

نسبت تصویر 4:3, 16:9

 رمزگذاری AES 128 ذره / تقلب پایه ALLTECH

 حامل 2K,8K

 ویدئو فشرده سازی MPEG-2 4:2:0 /MPEG-4 (اختیاری)

 وضوح 720×576(PAL) , 720× 480(NTSC)

 رابط کنترل RS232/RS485 سطح استاندارد RS232/RS485,9600,8,ن,1

رابط داده RS232/RS485 سطح استاندارد RS232/RS485 ,پشتیبانی 1200 ~ 115200

 رابط RF N(نوع)

رابط AV BNC

دمای عملیاتی -25℃~55℃

 دمای ذخیره سازی -40℃~70℃

 سایز 430*310*65mm(1شاسی U)

 وزن 3.8 کیلوگرم

 جزئیات بسته بندی

لوازم جانبی 2*آنتن (سفارشی); کابل های RF و کیت های نصب.

کارتن کاغذی سبک

اندازه نامشخص

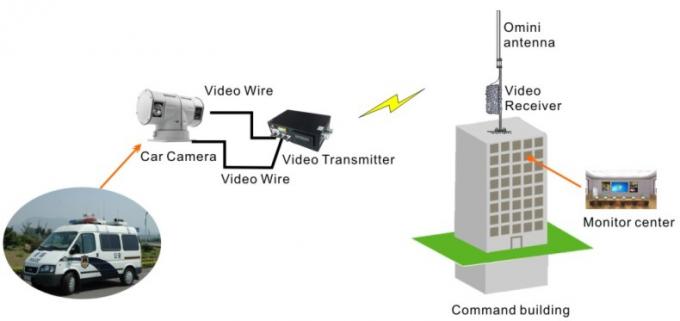

HD Wireless Transmitter Application
