فرستنده ویدیوی پهپاد HD

فرستنده ویدیوی پهپاد HD

توضیحات کامل محصول

تلفیق:	COFDM	پهنای باند:	2/2.5/4/8مگاهرتز (قابل تنظیم)
فرکانس:	300-900مگاهرتز (اختیاری)	پورت سریال داده:	RS485RS232/TTL ,one-way Communication
رمزگشایی ویدیو:	ISO/IEC13818-2 MPEG-2MP@ML	وزن:	133G(صفحه آبی به طور خودکار نمایش داده می شود)

1080P HD UAV Video Transmitter Mini High-Speed Mobile Wireless Transmission Video & داده ها

شرح:

It is a micro new customized HD COFDM فرستنده ویدئو, specially designed for UAV, UGV, and body-worn use. It is a rugged, miniature, high-definition digital video transmitter ideal for long-range video and data control purposes. The transmitter is in full hd resolution with HDMI input for HDMI camcorder connection, and data serial port(RS485/RS232/TTL) for one-way data control.

The increased compression and efficiency of the MPEG-4 H.264 encoder offers users additional range with the added benefit of small size, زمان تاخیر کم, و مصرف کم مصرف. به طور خاص, COFDM قوی را فراهم می کند, ایمن کردن, and reliable video transmission over long ranges. And the great security of the transmission can be ensured using the optional internal AES user-defined encryption from end to end.

امکانات:

* اندازه کوچک, lighter and low power consumption

* Full hd video resolution, فشرده سازی H.264

* مدولاسیون COFDM

* inbuilt with HDMI and data serial port

* Heat dissipation with the aluminum case;

* Great security by AES user defined encryption

* Ideal for UAV/UGV and hidden mission use

* زمان تاخیر کم;

مشخصات فرستنده:

ولتاژ	DC12V
منبع تغذیه	DC12V/600mA
ورودی AV	HDMI: supportHD1080P/1080I,720پ,576,480;
پورت سریال داده	RS485RS232/TTL ,one-way communication
فرکانس	300-1500مگاهرتز (اختیاری)
پهنای باند	2/2.5/4/8مگاهرتز(قابل تنظیم)
قدرت RF	1وات(30DBM به)
رمزگذاری	AES -user defined password
تلفیق	COFDM,2K, QPSK
صورت فلکی	QPSK,16QAM,64QAM
حامل	2K,8K
صافی	باند کامل≤2dB,8مگاهرتز≤0.5dB
FEC	1/2,2/3,3/4,7/8
گارد فاصله	1/32,1/16,1/8,1/4
فشرده سازی ویدیو	H.264/MPEG-4
وضوح	720پ ,1080i/1080P@60fps
روش کنترل پارامتر	Users can Set up the related parameters by the control buttons
Built-in small LCD	display parameters, but will be shut up in 3 seconds after on.
Power switch	ON/OFF simple operation
CNR(وزن دهی)	≥58 dB
SNR میدان شیبدار	≥50 dB
رابط RF	دبیرستان
فرمت های ویدیویی	PAL / NTSC(این مدل برای انتقال بی سیم ویدئو و داده با لینک داده بی سیم دو طرفه طراحی شده است)
زمان تاخیر کم	200خانم
دمای کار	-20℃ ~ 75 ℃

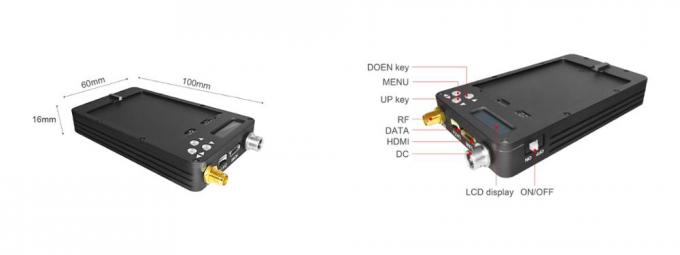

بعد، ابعاد، اندازه	100*60*16میلی متر
وزن	133G(صفحه آبی به طور خودکار نمایش داده می شود)

مشخصات گیرنده:

فرکانس	300-900مگاهرتز(گزینه)
پهنای باند	2/2.5/4/8مگاهرتز (قابل تنظیم)
ورودی سطح RF	-92dBm~-20dBm / -105dBm~-20dBm
امپدانس RF	50اوه
رابط RF	N female
تلفیق	COFDM
صورت فلکی	QPSK,16QAM,64QAM(اختیاری), QPSK/16QAM/64QAM @ 6/7/8MHz
FEC	1/2,2/3,3/4,5/6,7/8 (اختیاری)
گارد فاصله	1/32,1/16,1/8,1/4 (اختیاری)
حامل	2K,8K
رمزگشایی ویدیو	ISO/IEC13818-2 MPEG-2MP@ML
نسبت تصویر	4:3, 16:9
وضوح	1080پ; 720پ
خروجی صوتی	کانال های چپ و راست استریو آنالوگ
خطوط افقی	625 یا 525 خط
رمزگشایی	AES256 bit / تقلب پایه ALLTECH
ولتاژ کاری	AC220V / DC12V
درجه حرارت	-30~70 درجه
بعد، ابعاد، اندازه	430*310*65میلی متر (1جعبه آلیاژ آلومینیوم)
وزن	3.5 کیلوگرم

تصویر گیرنده:
