COFDM فرستنده و بم های بی سیم ویدیو

COFDM سیستم انتقال بی سیم صوتی تصویری مزایا

1. فاصله انتقال از راه دور
2. سیستم های انتقال زمان واقعی
3. زمان تاخیر بسیار کوتاه کمتر از 500ms
4. تصویر با کیفیت عالی, رنگ های روشن تر, و صافی تصویر. (در صورت ارسال درخواست، ما از یک ویدیو برای نشان دادن آن پشتیبانی خواهیم کرد)

تولید - محصول امکانات:

1. 1W قدرت انتقال
2. افراطی مسکن سبک و ناهموار
3. لرزش و مقاوم در برابر شوک
4. مدولاسیون COFDM کاربردی, MPEG-2 / فشرده سازی H.264
5. ابعاد کوچک
6. ایده آل برای برنامه های کاربردی موبایل
7. با کیفیت بالا از انتقال ویدیو, هیچ موزاییک, هیچ پدیده کشیدن, قدرت پایدار با قدرت پویا قابل تنظیم;
8. انتقال پشتیبانی NLOS, قابلیت پراش قوی

COFDM فرستنده و بم های بی سیم ویدیو

COFDM فرستنده و بم های بی سیم ویدیو

فرستنده cofdm مدولاتور ویدئوی بی سیم UAV micro HDMI NLOS ماژول گیرنده HD-SDI

فرستنده COFDM

COFDM فرستنده بی سیم ویدیو, مدولاتور COFDM, فرستنده COFDM, و گیرنده, cofdm SDI, COFDM فرستنده بی سیم ویدیو, پهپاد cofdm, میکرو COFDM, NLOS COFDM فرستنده بی سیم ویدیو, ماژول COFDM, فرستنده cofdm 5.8 گیگاهرتز HD-SDI HDMI, فرستنده cofdm ماژول مدولاتور ویدیوی بی سیم uav micro HDMI nols, مدولاتور فرستنده ویدیوی بی سیم cofdm ماژول ویدئویی HD-SDI SDI uav micro nlos,

اگر به این حالت علاقه دارید, لطفا مخاطب ما امروز.

بررسی اجمالی محصولات

این مدولاتور ویدیوی بی سیم فرستنده COFDM یک راه حل دیجیتال حرفه ای برای انتقال ویدئو و صدا است که برای پاسخگویی به نیازهای پخش مدرن طراحی شده است, شناسایی پهپاد, نظارت بر امنیت, و ارتباطات سیار. با اتخاذ پیشرفته COFDM (ضربدری تقسیم فرکانس متعامد کد شده) مدولاسیون و فشرده سازی ویدئو MPEG-2/H.264, این سیستم ارائه می دهد پایدار, به موقع, و انتقال فیلم با کیفیت بالا در مسافت های طولانی - حتی در غیر خط دید (NLOS) محیط یا تحت شرایط تداخل پیچیده.

برخلاف سیستم های بی سیم آنالوگ معمولی یا فرستنده های دیجیتال باند باریک, این راه‌حل بی‌سیم COFDM عملکرد ثابتی را در محیط‌هایی که تحت تأثیر بازتاب‌های چند مسیری قرار دارند حفظ می‌کند, موانع شهری, یا حرکت با سرعت بالا. این از هر دو پشتیبانی می کند HDMI و ورودی های ویدئویی HD-SDI, آن را به اندازه کافی همه کاره برای دوربین های حرفه ای می کند, بارهای پهپاد, یا تنظیمات پخش تلفن همراه. در سمت دریافت کننده, چندین رابط خروجی مانند HDMI, یو اس بی, و Wi-Fi سازگاری با دستگاه های Android/iOS را تضمین می کند, تجهیزات ضبط, یا ایستگاه های مانیتورینگ زنده.

سیستم در دسترس است نسخه های ماژول PCB بسیار فشرده برای ادغام OEM در پهپادها, دستگاه های دستی, یا پلتفرم های تعبیه شده. با ماژول های فرستنده با وزن کمتر از 20 گرم و ماژول های گیرنده کمتر از 25 گرم, فرستنده COFDM برای کاربردهایی که وزن و فضا فاکتورهای حیاتی هستند مناسب است. با وجود اندازه اش, آن را فراهم می کند >2 کیلومتر فاصله انتقال (استاندارد ISM 900 باند مگاهرتز), تأخیر به اندازه 30 خانم, و مقاومت فوق العاده در برابر تداخل.

این خط تولید ارائه می دهد طیف کاملی از گزینه های استقرار - از میکرو ماژول های پهپاد سبک وزن گرفته تا محفظه های ناهموار برای پخش زمینی. چه برای دانلود ویدیوی هوایی, نظارت پنهان, گردآوری اخبار موبایل, یا پخش بی سیم رویداد, مدولاتور ویدیوی بی سیم COFDM فراهم می کند تعادل ایده آل عملکرد, قابلیت اطمینان, و تحرک.

---

مزایای مدولاتور ویدیوی بی سیم COFDM

1. انتقال دور دور
   • پیوندهای ویدیویی پایدار را فراتر از آن فراهم می کند 2 کیلومتر در ISM 900 باند مگاهرتز با عملکرد کم مصرف.
   • مدل های اختیاری با قدرت بیشتر برای پوشش حتی بیشتر.
2. انتقال بلادرنگ
   • تأخیر پایان به پایان به همان اندازه 30 خانم, اطمینان از فیدهای ویدیویی صاف و به موقع.
   • مناسب برای خلبانی پهپاد, پخش رویداد زنده, و ماموریت های نظارتی حیاتی.
3. عملکرد کم تاخیر (<500 سیستم ms)
   • پیکربندی‌های استاندارد تأخیر را در زیر ارائه می‌کنند 500 خانم, با ماژول های بهینه شده که 30 میلی ثانیه را ارائه می دهند.
   • این امر پاسخگویی بلادرنگ را در برنامه های کنترل و نظارت تضمین می کند.
4. خروجی ویدیو با کیفیت بالا
   • پشتیبانی 720p و 1080p در 30 فریم در ثانیه, با جزئیات واضح, رنگ های روشن, و پخش روان.
   • بدون آثار موزاییکی, بدون اثر کشیدن, و وضوح تصویر ثابت.
5. فشرده - جمع و جور & طراحی سبک وزن
   • ماژول های PCB بسیار کوچک به همین سبک <20 G برای فرستنده ها و <13 G برای گیرنده ها.
   • روکش های ناهموار برای لرزش در دسترس هستند, شوک, و مقاومت در فضای باز.
6. مقاوم در برابر تداخل چند مسیره
   • مدولاسیون COFDM انتقال ویدئو قابل اعتماد را در داخل تضمین می کند شهری, دریایی, و کوهستانی محیط.
   • قوی عملکرد NLOS با قابلیت پراش برتر.
7. ادغام انعطاف پذیر
   • به عنوان سیستم های مستقل با محفظه موجود است, یا به عنوان ماژول های تعبیه شده برای ادغام UAV/OEM.
   • چندین گزینه رابط ورودی/خروجی: HDMI, HD-SDI, یو اس بی, وای فای.
8. دسترسی کاربر مقیاس پذیر
   • پشتیبانی از چندین گیرنده به طور همزمان بدون محدودیت کاربر.
   • انتقال به سبک پخش برای اپراتورهای متعددی که یک خوراک را نظارت می کنند.

---

مشخصات محصول

• قدرت انتقال: 1استاندارد W, گزینه های قابل تنظیم موجود است.
• مسکن: ناچیز, ارتعاش- و بدنه مقاوم در برابر ضربه; نسخه های فقط ماژول برای ادغام.
• رمزگذاری ویدیو: MPEG-2 / فشرده سازی H.264 برای کارآمد, جریان های با کیفیت بالا.
• فرمت های ویدئویی: 720p@30fps, 1080p@30fps.
• تلفیق: COFDM برای عملکرد پایدار NLOS.
• ماژول های PCB سبک وزن:
  • ماژول فرستنده: <20G
  • ماژول گیرنده: <25G
• ضد تداخل قوی: ارتجاعی در شرایط چند مسیره و پراش.
• کنترل توان پایدار: قدرت دینامیکی قابل تنظیم برای مطابقت با محیط و کاهش نویز.
• زمان تاخیر کم: از جانب 30 خانم (ماژول های بهینه شده) تا <500 خانم بستگی به پیکربندی دارد.
• RF فرکانس: ISM 900 باند مگاهرتز (902-928 مگاهرتز).
• گزینه های کانال: 4 کانال های قابل انتخاب.
• سازگاری با سیستم عامل: اندروید و iOS (نسخه های برنامه گیرنده).
• محدوده دمای کاری: -10درجه سانتی گراد ~ 50+ درجه سانتی گراد.

---

پارامترهای فنی

موارد کلیدی	TX (فرستنده)	RX (گیرنده)	گزینه های Case1/Case2

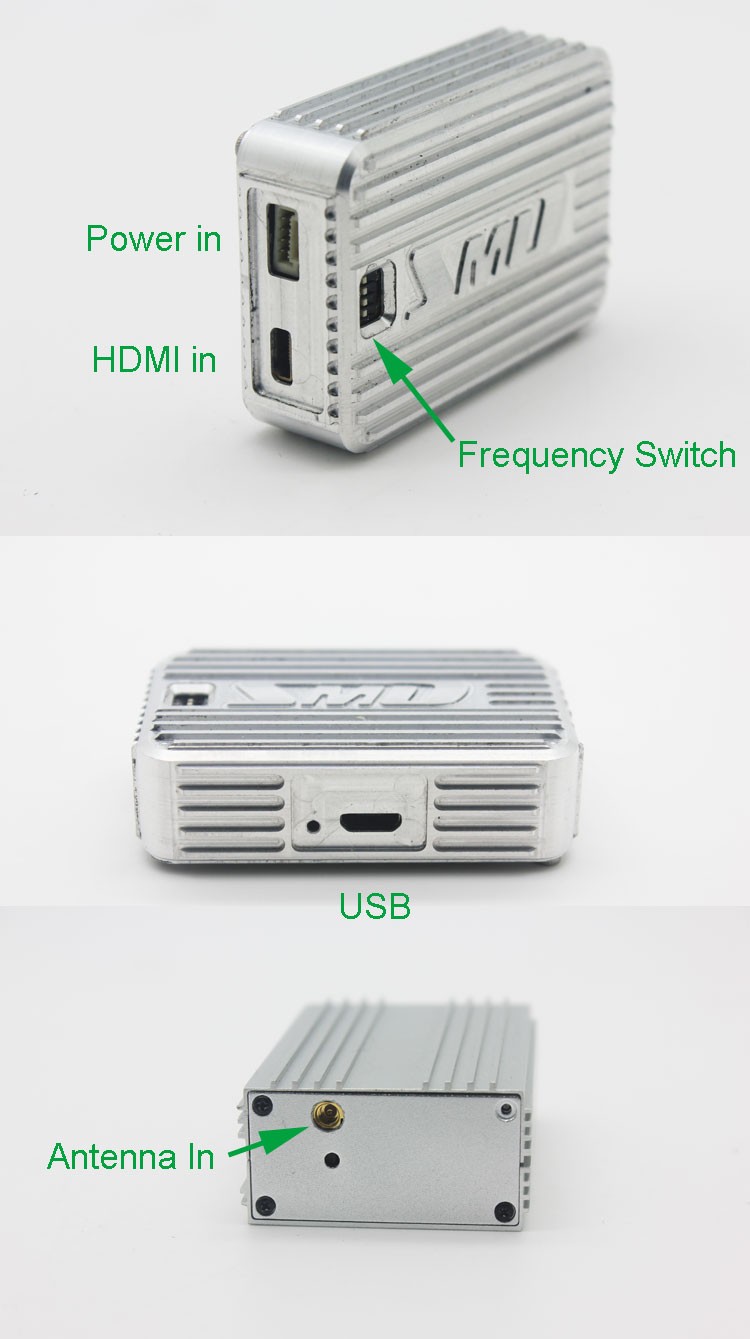

رابط ویدیویی	ورودی HDMI	خروجی USB / خروجی HDMI / وای فای	HDMI یا SDI قابل انتخاب است

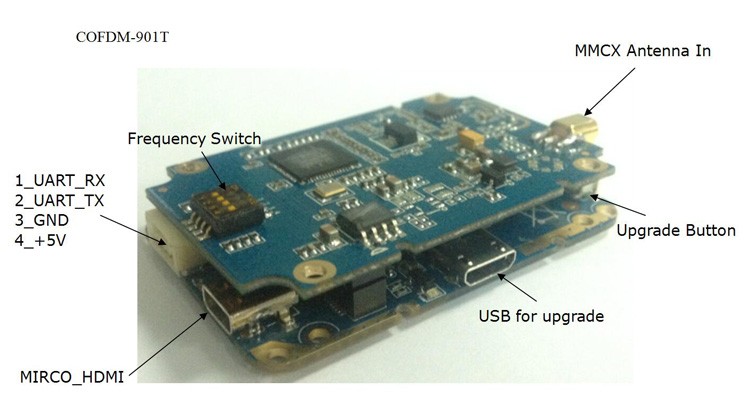

اندازه PCB	50 × 40 × 14 میلی متر	105 × 80 × 11 میلی متر / 50 × 35 × 11 میلی متر	ماژول های یکپارچه سازی فشرده
وزن	<20 G	<10 g – 25 G	<13 ماژول گیرنده g
فرمت های تصویری	720ص @ 30fps دوربین / 1080ص @ 30fps دوربین	720ص @ 30fps دوربین / 1080ص @ 30fps دوربین	پخش روان
آنتن رابط	کانکتور SMA انعطاف پذیر	کانکتور SMA انعطاف پذیر	گزینه های آنتن چندگانه
RF فرکانس	902– باند ISM 928 مگاهرتز	902– باند ISM 928 مگاهرتز	قابل تنظیم در صورت درخواست
قدرت RF	23 DBM به (قابل تنظیم)	حساسیت ورودی: -93 dBm به -5 DBM به	با سود بالا پشتیبانی می شود
پهنای باند	6 مگاهرتز	6 مگاهرتز	فاصله کانال بهینه شده
کانال	4 قابل انتخاب	4 قابل انتخاب	چندین گیرنده را پشتیبانی می کند
انتقال از راه دور	>2 کیلومتر (THE)	>2 کیلومتر (THE)	فاصله طولانی اختیاری است
تاخیر	~30 میلی ثانیه	~30 میلی ثانیه	تاخیر سیستم <500 خانم
سیستم عامل	-	اندروید / iOS پشتیبانی می شود	کنترل برنامه گیرنده
منبع تغذیه	5V <1.5آ	5v @ <150mA - <600میلی آمپر	گیرنده از 5-36V پشتیبانی می کند @ <5W
دمای کار	-10درجه سانتی گراد ~ 50+ درجه سانتی گراد	-10درجه سانتی گراد ~ 50+ درجه سانتی گراد	مناسب برای استقرار در فضای باز

---

سناریوهای کاربردی

مدولاتور ویدیوی بی سیم فرستنده COFDM برای این طراحی شده است انتقال ویدئو بی سیم درجه حرفه ای در طیف گسترده ای از زمینه ها:

1. پهپادها / هواپیمای بدون سرنشین
   • دانلود بلادرنگ ویدیوی HD برای شناسایی هوایی, نقشه برداری, و بازرسی.
   • ماژول های سبک وزن محموله پهپادها را به حداقل می رساند.
   • برای امداد رسانی در بلایای طبیعی ضروری است, گشت مرزی, یا نظارت بر محیط زیست.
2. پخش کردن & رسانه ها
   • سیستم های دوربین بی سیم برای رویدادهای زندگی در فضای باز, کنسرت, و ورزش.
   • وسایل نقلیه جمع‌آوری اخبار موبایلی ویدئو را بدون کابل انتقال می‌دهند.
   • خدمه تولید در محل نیاز سریع دارند, تغذیه دوربین بدون اتصال.
3. امنیت عمومی & امنیت
   • مجریان قانون از پهپاد یا دوربین های قابل حمل برای نظارت بر جمعیت استفاده می کنند.
   • آتش نشانان ویدئوی زنده را از داخل مناطق خطرناک مخابره می کنند.
   • عملیات کنترل مرزی و نظارت دریایی.
4. نظامی & دفاع
   • سیستم های شناسایی تاکتیکی برای سربازان یا وسایل نقلیه.
   • ایمن کردن, جریان های ویدئویی رمزگذاری شده برای مراکز فرماندهی.
   • ویدئو NLOS دوربرد برای آگاهی از میدان جنگ.
5. کاربردهای صنعتی
   • تغذیه ویدئویی از راه دور برای روغن & خطوط لوله گاز, معادن, یا دکل های دریایی.
   • نظارت بر پروژه های ساختمانی یا زیرساختی در مقیاس بزرگ.
   • سیستم های بازرسی سیار در لجستیک و حمل و نقل.

---

تنظیمات اختیاری

• ماژول در مقابل. نسخه های خانه دار
  • ماژول PCB برای ادغام UAV/OEM.
  • نسخه های مستحکم برای کاربردهای دستی یا در فضای باز.
• گزینه های رابط
  • استاندارد ورودی HDMI; HD-SDI اختیاری است.
  • خروجی های گیرنده: HDMI, از, یو اس بی, وای فای.
• قدرت & گسترش دامنه
  • استاندارد ISM 900 عملکرد مگاهرتز.
  • تقویت کننده های قدرت گسترده برای انتقال مسافت های طولانی تر در دسترس هستند.
  • نسخه های باند فرکانس سفارشی در صورت درخواست موجود است.
• پخش چند کاربره
  • یک فرستنده از گیرنده های نامحدود پشتیبانی می کند.
  • ایده آل برای رویدادها و نظارت گروهی.

---

نتیجه

این مدولاتور ویدیوی بی سیم فرستنده COFDM نشان دهنده نسل جدید کامپکت است, سبک وزن, و سیستم های انتقال ویدئو بی سیم درجه یک. بر اساس مدولاسیون پیشرفته COFDM و فشرده سازی H.264 ساخته شده است, تضمین می کند باکیفیت, ویدیوی در زمان واقعی در مسافت های طولانی با زمان تاخیر کم, قابلیت ضد تداخل قوی, و عملکرد عالی NLOS.

از محموله های پهپاد و پخش تلفن همراه تا امنیت, دفاع, و بازرسی صنعتی, این سیستم ارائه می دهد ثبات, قابلیت اطمینان, و انعطاف پذیری برای برنامه های کاربردی حیاتی مورد نیاز است. با محدوده فرکانس قابل تنظیم, طرح های مدولار یا ناهموار, و چندین گزینه ورودی/خروجی, می توان آن را برای برآوردن نیازهای دقیق صنایع و پروژه های مختلف طراحی کرد.

اگر به دنبال یک فشرده, قدرتمند, و راه حل همه کاره انتقال ویدئو بی سیم, مدولاتور ویدیوی بی سیم COFDM انتخاب ایده آلی است. امروز با ما تماس بگیرید برای یادگیری بیشتر, درخواست تظاهرات, یا در مورد گزینه های سفارشی سازی بحث کنید.
