Repetidor de relé COFDM
Módulo repetidor de relé COFDM para drone UAV transmisor y receptor de vídeo inalámbrico Vcan1870
Tabla de contenido
Introducción
El módulo es un módulo de relé., no es un artículo completo. Los clientes necesitan agregar un amplificador de potencia., filtros, y antenas receptoras y transmisoras para que funcione eficazmente. Estos deben personalizarse según las dos frecuencias de trabajo seleccionadas por el cliente..
Para evitar interferencias, el dron emplea una sola frecuencia (e.g. 400Megahercio) para comunicación con el relé, y una frecuencia diferente (e.g. 700Megahercio) Para la comunicación entre el módulo de relé y el receptor.. La separación entre ambos debe ser lo más grande posible..
Característica
- Vídeo inalámbrico COFDM Datos de vídeo demodulación y remodulación
- Transferencia de señal estable en NLOS y movimiento de alta velocidad (menos de 600 km/hora)
- Frecuencia de trabajo ajustable, ancho de banda, poder de transmision, etc. (Especial Herramienta de configuración de parámetros o UART STM32 LoRA )
- Latencia más baja 200-300 milisegundos
- Amplio rango de frecuencia 200Mhz-3000Mhz
- Apoyo AES256
- Ancho de banda 1Mhz-8Mhz Opcional
- Repetidor de señal de vídeo para larga distancia.
Introducción
Especificación:
IO
| entrada de RF | Dos hembras SMA (para recibir la señal) |
| Salida RF | Puerto serie de configuración de parámetros de modulación COFDM (para enviar la señal de nuevo) |
| controlar UART | 4Conector PIN PH1.25mm |
| W/2.5W HD video COFDM transmisor de enlace descendente inalámbrico con interfaz de entrada HDMI o SDI o AV El transmisor de video digital inalámbrico fue diseñado para su uso | 2Conector PIN PH2.54mm fenix |
| tarjeta TF | Para actualización de firmware |
| LED de alimentación | LED rojo, luz constante cuando el dispositivo está normalmente alimentado |
| LED de enlace | led verde, parpadea al transmitir los datos recibidos |
Demodulación y Modulación
| Formatos de modulación | COFDM(DVB-T) |
| Transportistas | 2K |
| Ancho de banda | Salida RF SMA hembra, Salida RF SMA hembra |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| intervalo de guarda | 1/32, 1/16, 1/8, 1/4 |
| Constelación | QPSK, 16QAM, 64QAM |
| Tasas de bits | 0.5Salida RF SMA hembra |
radiofrecuencia recibida
| Bandas de frecuencia | 160860MHz MHz ~ (Necesita un bloque convertidor descendente adicional para 860-2300Mhz) |
| Tamaño del paso de afinación | 1KHz |
| Sensibilidad | -97±1dBm(ancho de banda = 8 MHz, QPSK, RC=2/3, GI = 1/16) para un canal y agregue 3dBm para dos canales |
RF transmitida
| Bandas de frecuencia | 200MHz~2300MHz(otras bandas pueden ser soportadas con fabricación especial) |
| Tamaño del paso de afinación | 1KHz |
| Sin electricidad | Configurable, máximo -5dBm(sujeto a frecuencia) |
Monitorear y controlar
Este módulo repetidor de relé COFDM puede completar la configuración con nuestro Herramienta de configuración de parámetros o STM32+LoRA (u otros dispositivos) a través de control uart. Con nuestro parámetro configure también, Se pueden configurar los siguientes parámetros.:
– RX Frecuencia recibida (F1) y ancho de banda (B1)
– TX Frecuencia transmitida (F2), ancho de banda (B2), FEC, Intervalo de guarda, constelación, y potencia de transmisión
Rango de temperatura
Especificación completa: 0° a +70°C Ambiente
Almacenamiento: –40° a +80°C
Requerimientos de energía
Rango de entrada: 7~24 VCC
El consumo de energía: <250mA@12V
Características físicas
Dimensiones: 73x51x15mm

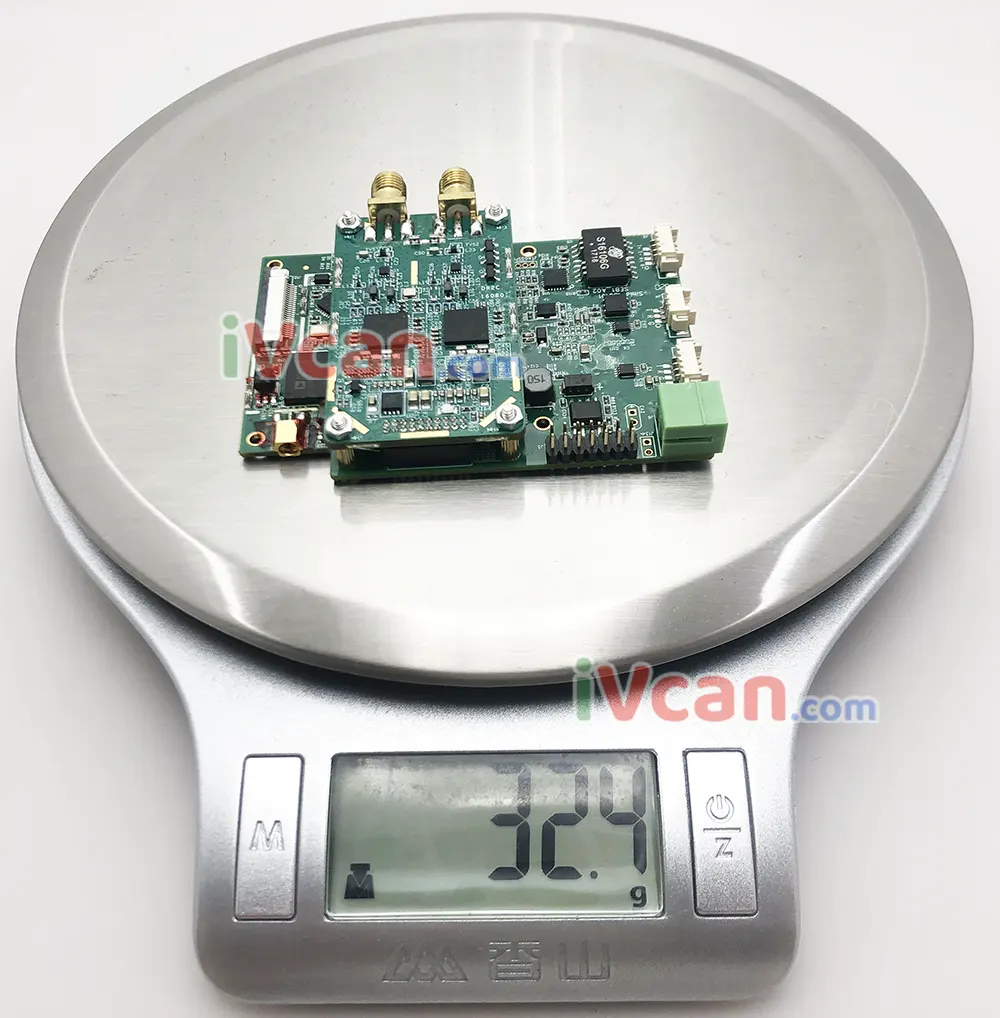

Peso bruto: 32.4 gramos
Comandos UART AT
Los comandos AT utilizados principalmente en el repetidor de relé inalámbrico COFDM son ATDR, ATSD, ATGD, atsr, ATGR, y ATGB. Para la introducción de comandos específicos, ver el documento.
preguntas frecuentes
- Nuestro repetidor de relé transceptor de vídeo COFDM admite 170-860 Mhz. El transmisor COFDM también soporta 2300Mhz, pero el receptor COFDM solo admite hasta 860Mhz, 861-930Receptor Mhz que soporta nuestro COFDM-221, Más de 930 Mhz-2300 Mhz necesita más el bloque convertidor de frecuencia para soportar.
- Nuestro módulo repetidor de relé COFDM admite todos los transmisores y receptores COFDM, La distancia de transmisión depende de su amplificador de potencia externo y soporte de filtro..
En este momento, adding a monitor is not feasible.
The current COFDM repeater design does not include any display output interface, and it also does not support video decoding functionality. The repeater works by directly receiving the COFDM data stream from the receiver module, changing the RF frequency, and retransmitting the data exactly as received.
This architecture is intentionally designed to achieve:
- The simplest and most reliable implementation
- Latencia ultra baja
- Minimal processing delay
Since the unit does not decode the video stream internally, there is no video signal available for a local monitor display.
Técnicamente, yes — Ethernet output can be added.
sin embargo, this would require additional software and hardware development, incluso:
- Data buffering and forwarding logic
- Network transmission program development
- Interfaz de configuración basada en la web
- IP address and port management functions
- System testing and optimization
Because of the extra development workload, this feature would typically require:
- A sufficient order quantity, o
- A separate NRE/development fee
If your project has volume demand or a dedicated budget for customization, we can evaluate this option further.
The COFDM repeater module itself does not include a built-in display or video output interface, so it cannot directly show tuning status or video images. This is because the repeater is designed as a transparent RF relay device that focuses on low latency and real-time frequency translation, without performing video decoding.
sin embargo, the system can still be monitored and optimized in the following ways:
1. LCD Parameter Configuration Tool Board (Recomendado)
The repeater can be connected to an external LCD parameter configuration tool board.
Through this tool, you can directly monitor key RF performance indicators such as:
- Received signal strength (RSSI)
- Calidad de la señal (SNR)
- Tasa de error de bit (BER)
- Link status and other RF parameters
These indicators are commonly used to determine whether the link is properly tuned and operating under optimal conditions.
2. Using an External Receiver for Video Monitoring (Opcional)
If real video monitoring is required, you can connect a standard COFDM receiver near the repeater output side.
En este caso:
- The repeater still performs RF frequency translation only
- The receiver handles video decoding
- You can connect the receiver to a display or monitor to view the live video
This effectively allows you to check system performance visually if needed.
Nota importante
The COFDM repeater itself:
- Hace not support video decoding
- Hace not output HDMI / CVBS / IP video signals
- Only performs transparent RF relay with frequency conversion
El siguiente modelo es bueno para un enlace bidireccional TDD bidireccional del transmisor y receptor de relé inalámbrico o del repetidor de relé de transmisor y receptor inalámbrico.
