Clasificación COFDM en transmisión inalámbrica

COFDM (Multiplexación por división de frecuencia ortogonal codificada) es una de las tecnologías de transmisión más confiables para vehículos aéreos no tripulados, vehículos no tripulados, y sistemas portátiles. Su fuerte capacidad anti-multipath, soporte para NLOS (sin línea de visión) transmisión, y la adaptabilidad en amplios rangos de frecuencia lo convierten en una piedra angular en vídeo inalámbrico, audio, y enlaces de datos.

En transmisión inalámbrica UAV, Los sistemas COFDM se pueden clasificar según varias normas.:

---

1. Por tipo de dispositivo

• Transmisores COFDM

  • Dispositivos dedicados al envío de vídeo, audio, y flujos de datos.

  • Uso típico: Módulos aerotransportados UAV, transmisores corporales, transmisores montados en vehículos.

• Receptores COFDM

  • Dispositivos para decodificar y emitir señales. (HDMI, CVBS, IP, o grabando).

  • Común en estaciones terrestres, centros de mando móviles, o sistemas de monitoreo.

• Transceptores COFDM

  • Proporcionar comunicación bidireccional: enlace descendente de vídeo + telemetría o control de enlace ascendente.

  • Esencial para aplicaciones avanzadas de UAV que requieren comando y monitoreo integrados.

  • El enlace ascendente y el enlace descendente se pueden configurar en diferentes frecuencias operativas.

---

2. Por dirección de transmisión

• COFDM unidireccional

  • Transmisión unidireccional, P.EJ., vídeo desde UAV a tierra.

  • Menor complejidad y costo, A menudo se utiliza para vídeo o transmisión FPV..

• COFDM bidireccional

  • Enlace bidireccional compatible con ambos enlace descendente de vídeo y enlace ascendente de telemetría/control.

  • Permite la integración completa del vídeo., datos de vuelo, y controlar la retroalimentación en un solo sistema.

• Vídeo unidireccional y datos bidireccionales

  • Transmisión de vídeo unidireccional y transmisión de datos bidireccional., Utilizado principalmente para robots terrestres y vehículos de control remoto..

• Relé COFDM / Repetidor entre Transmisor y Receptor

  • Un relé COFDM recibe, amplifica, y retransmite la señal entre el transmisor y el receptor para mejorar su intensidad y cobertura..

---

3. Por contenido de transmisión

• Transmisores de vídeo COFDM

  • Centrado en el envío de vídeo en directo desde cámaras UAV.

• Vídeo COFDM + Transmisores de datos de telemetría

  • Combinar vídeo en tiempo real con GPS, sensor, y datos de control de vuelo.

  • Común en drones de vigilancia, vehículos aéreos no tripulados de inspección, y aplicaciones de defensa.

• Transmisores de audio COFDM

  • Diseñado para comunicación de voz o transmisiones de solo audio.

  • Se puede utilizar de forma independiente o en paralelo con sistemas de vídeo..

---

4. Por interfaz de entrada de señal

• Transmisores COFDM con entrada HDMI

  • Conéctese directamente a cámaras HD/4K con salida HDMI.

• Transmisores COFDM con entrada SDI

  • Grado profesional, secundario HD-SDI/3G-SDI cámaras para drones de difusión y cine.

• Transmisores COFDM de entrada CVBS

  • Interfaz de vídeo analógico heredada (DE).

  • Utilizado en sistemas UAV sensibles al costo o compatibles con versiones anteriores.

• Transmisores COFDM de entrada AHD

  • compatible con Alta definición analógica camaras (720p/1080p).

  • A menudo se utiliza en configuraciones de vehículos aéreos no tripulados industriales y de seguridad..

• Red (IP) Transmisores COFDM de entrada

  • Acepte transmisiones IP desde cámaras de red o codificadores.

  • Flexible para vehículos aéreos no tripulados que llevan cámaras termográficas, Módulos de visión de IA, o cámaras IP PTZ.

• Transmisores COFDM de entrada de audio

  • Dedicado a fuentes de entrada de línea/micrófono para comunicación de voz en tiempo real.

---

5. Por banda de frecuencia

• COFDM de banda baja a media (170–860MHz)

  • Fuerte penetración y cobertura de larga distancia..

  • Útil para operaciones NLOS UAV en entornos urbanos o forestales.

• COFDM de banda alta (860 MHz-6GHz)

  • Mayor ancho de banda para vídeo HD/4K.

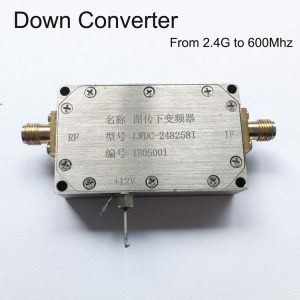

  • Requiere convertidores reductores de frecuencia para receptor de vídeo cofdm.

  • Rangos comunes: 1.2 GHz, 2.4 GHz, 3.3GHz, 5.8 GHz.

---

6. Por factor de forma / Alojamiento

• Montaje Caja metálica – Personalización CNC, 1Chasis U o 2U para estaciones terrestres o centros de comando integrados.

• Sólo módulo – los clientes proporcionan su propio recinto, Pensilvania, y soluciones de refrigeración.

7. Opciones de personalización

• Pensilvania (Amplificador de poder) – incorporado o externo
• cuantos watts tiene el amplificador – 1 vatio, 2-vatios, 5-vatios, 10-vatios, 20-vatios, 50-vatios

• Filtrar – paso bajo, paso de banda, o filtros personalizados; Se puede aplicar a transmisores., receptores, o ambos.

• Tipo de gabinete – 1U, 2estante en U, o carcasas personalizadas para integración UAV/vehículo/vestible

---

8. Por plataforma de implementación

• Transmisores COFDM montados en UAV

  • Compacto, ligero, optimizado para uso aéreo.

  • Características clave: bajo consumo de energía, resistencia a las vibraciones, enfriamiento eficiente.

• Transmisores COFDM montados en UGV

  • Instalado en vehículos terrestres no tripulados o robots..

  • Centrarse en una comunicación de larga duración y alta penetración..

• Transmisores COFDM de uso corporal

  • Diseñado para soldados, periodistas, o equipos de rescate.

  • Proporcione transmisión de video/audio en vivo mientras está móvil.

---

Resumen

COFDM en la transmisión inalámbrica de UAV se puede clasificar por:

• Tipo de dispositivo (transmisor, receptor, transceptor),

• Direccionalidad (unidireccional versus. bidireccional),

• Contenido de transmisión (solo video, video + telemetria, solo audio),

• Tipo de entrada (HDMI, IDE, CVBS, AHD, IP, audio),

• Banda de frecuencia (170–860 MHz frente a. 860 MHz-6GHz),

• Opciones de personalización ( Amplificador de poder, Filtrar, Tipo adjunto),

• Plataforma de implementación (UAV, UGV, usado en el cuerpo).

Esta clasificación en capas hace que COFDM sea altamente adaptable en todas las industrias.: Vigilancia aérea UAV, transmisión, defensa, respuesta de emergencia, robótica, y sistemas de comunicación portátiles.
