DSP-Audioprozessor Autoverstärker Mixer digitale Mini-DSP-Modulplatine Android-App Vcan1783

Inhaltsverzeichnis
DSP-Audioprozessor-Autoverstärker-Funktion
- 4-Weg Low-Level-Eingang, 4-Weg High-Level-Eingang, HD-Bluetooth-Eingang
- 4-Weise Verstärkerausgang, 8-Weg Cinch-Ausgang.
- Output-Routing-Funktion, Jeder Ausgangskanal kann die Eingangssignalquelle auswählen.
- 8×31 Segment-PEQ, Hoch- und Tiefpassfunktion mit mehreren Neigungen.
- 8 Kanäle mit unabhängiger Verzögerungseinstellfunktion.
- Ausgangsleistung (14.4V-Stromversorgung, einschließlich Leitungsverlust):
- Effektivwert: 4x30W@4Ω, THD<1%; 4x38W@4Ω, THD<10%;
- 4x55W@2Ω, THD<1%; 4x68W@2Ω, THD<10%;
- Gipfel: 4x72W@4Ω, 4x136W@2Ω;
- Perfekter Schutz: Nullstrom-Verpolungsschutz der Stromversorgung, Unterspannungsschutz, Überspannungsschutz, Load-Dump-Schutz, Endstufenausgang Kurzschlussschutz, etc.
- HD-Bluetooth V4.2.
- Im Startmodus, der Schalter wählt ACC oder High-Level-Start.
- Unterstützt Android-Programmtuning und PC-Tuning
- 8 EQ-Modi können voreingestellt werden.

DSP-Audioprozessor-Autoverstärkerspezifikation
Hinweis: Die folgenden Anzeigen und Diagramme verwenden eine Last von 4 Ω, alle verwenden den Audioanalysator APX515, Die Umgebungstemperatur im Innenbereich beträgt 25 °C, und die Spannung an beiden Enden der dedizierten Stromversorgung beträgt 14,4 V.
|
Parameter |
Test-Bedingungen |
Minimum | Typisch | Maximal | Einheit | ||
| Hohe Eingangsimpedanz | 10 | oh | |||||
| Niedrige Eingangsimpedanz | 15K | oh | |||||
| Hohe Eingangsspannung | Es ist entsprechend dem Front-Stage-Leistungsverstärker formuliert. Wenn der maximale Effektivwert der vorderen Stufe erreicht ist, der Leistungsverstärker gibt die maximale Leistung aus. | 0.05 | 6 | 10 | Vrms | ||
| Niedrige Eingangsspannung | Es ist entsprechend dem Front-Stage-Leistungsverstärker formuliert. Wenn der maximale Effektivwert der vorderen Stufe erreicht ist, der Leistungsverstärker gibt die maximale Leistung aus. | 1.0 | 1.2 | Vrms | |||
| Kontinuierliche Ausgangsleistung | 4Ach Last, 1K Sinuswelle, Dauerbelastungstest bei voller Leistung für mehr als 20 Protokoll, THD<1%, A-Gewichtung | 30 | W | ||||
| 4Ach Last, 1K Sinuswelle, Dauerbelastungstest bei voller Leistung für mehr als 20 Protokoll, THD<10%, A-Gewichtung | 38 | W | |||||
| CH1~CH8, Ausgangsspannung, maximal | Der Ausgabewert, wenn der entsprechende Leistungsverstärkerkanal THD ausgibt<1%, zu dieser Zeit, die RAC-Ausgangs-THD<0.02%. | 2 | Vrms | ||||
| Frequenz | 0~-3dB | 20 | 20K | Hz | |||
| Totale harmonische Verzerrung + Lärm
THD+Frauen |
PA-Kanal | 4Ach Last, 1W-Leistung | 0.05 | % | |||
| CH1~CH8 | 1Vrms-Ausgang, APX515 Eingangsimpedanz 200 kΩ | 0.02 | % | ||||
| Geräuschpegel | PA-Kanal | 4Ach Last, A-gewichtet | -75.5 | zum Beispiel | |||
| CH1 ~ CH8 | A-gewichtet, APX515 Eingangsimpedanz 200 kΩ | -96.5 | |||||
| S/N | PA-Kanal | 4Ach Last, 30W-Leistung, 1K Sinuswelle, A-gewichtet | 94 | 96 | dB | ||
| CH1 ~ CH8 | 1Vrms-Ausgang, APX515 Eingangsimpedanz 200 kΩ, A-gewichtet | 94 | 96 | ||||
| Dynamischer Bereich AES17 | PA-Kanal | 4Ach Last, 1K Sinuswelle, Signalpegelbereich -60dB, A-gewichtet | 88 | 90 | dB | ||
| CH1 ~ CH8 | 1Vrms-Ausgang, Eingangsimpedanz 200 kΩ, A-gewichtet | 88 | 90 | ||||
| Übersprechen | PA-Kanal | 4Ach Last, 30W-Leistung, 1K Sinuswelle, A-Gewichtung,
absoluter Wert |
70 | dB | |||
| CH1 & CH8 | 70 | ||||||
| SMPTE | PA-Kanal | 4Ach Last, halbe Ausgangsleistung, Frequenz 1: Frequenzdurchlauf 40~1kHZ, Frequenz 2:7kHz, Amplitudenverhältnis 4:1. | 0.069 | % | |||
| CH1 ~ CH8 | 1Vrms-Ausgang, APX515 Eingangsimpedanz 200 kΩ, A-gewichtet | 0.05 | |||||

DSP-Audioprozessor-Autoverstärkereingang / Ausgang definieren
Frontblende
1. PC-Host-Computer USB-Schnittstelle.
2. Schalterauswahl starten:
* HÖHE: Das hochpegelige Audiosignal wird aktiviert, und die ACC-Aktivierung ist ebenfalls gültig.
* ACC: Schlüsseltürschalter aktiviert.
3. Kraftmesser
4. Universelle Schnittstelle für Autoverstärker.
* ACC ist der Schlüsselschalteranschluss.
* Der Plus- und der Minuspol des Netzteils werden mit der +12-V-Stromversorgung des Fahrzeugs verbunden.
*REMO-Ausgangsstift.
* Eingangsklemme für Hochpegelsignale.
*Ausgabe, mit der Autohupe verbunden.
5. WIFI-Steuerschalter (nachdem Sie den Soundeffekt auf der Android-Plattform angepasst haben, drehen Sie den Schalter auf die „aus“ Position, insbesondere für Fahrzeuge mit neuer Energie, Sie müssen die WLAN-Stromversorgung ausschalten, nachdem Sie den Soundeffekt eingestellt haben, weil die neue Energiestrahlungsstörung ernster ist, was die Klangqualität beeinträchtigt )
Rückwand
1. Low-Level-Signaleingang RCA-Buchse
2. Subwoofer- und Center-Low-Level-Signalausgang RCA-Buchse (kann an aktiven Subwoofer und aktiven Center-Lautsprecher angeschlossen werden)
3. Low-Level-Signalausgang RCA-Buchse
4. Schließen Sie die WLAN-Antenne an
5. Interne vorgefertigte Schallfeld-Soundeffekt-Modusumschaltung

DSP-Audioprozessor-Autoverstärker Vorsichtsmaßnahmen:
- Der Sicherheit halber, Sie können keine größeren Versicherungen ohne Genehmigung nutzen. Die Standardversicherung auf der Standleitung sollte 15A betragen.
- Für 20PIN Spezialdrähte, Der Durchmesser des Stromversorgungskabels beträgt nicht weniger als 16 AWG nach amerikanischem Standard, und der Durchmesser des Ausgangskabels des Leistungsverstärkers beträgt nicht weniger als 20 AWG nach amerikanischem Standard.
- Dieses Produkt ist nur für den Einsatz in Kfz-12-V-Stromversorgungssystemen geeignet.
- Das Netzkabel kann nicht vertauscht werden, Andernfalls, es wird nicht funktionieren.
- Wenn der DSP-Verstärker an eine Stromversorgungsumgebung mit mehr als 18 V angeschlossen ist, es wird automatisch stumm geschaltet und bleibt im Standby-Modus, die mit dem nationalen Standard GB/T28046.2-2011 übereinstimmt. Wenn nach dem Einschalten des Leistungsverstärkers kein Ton ausgegeben wird, Bitte überprüfen Sie, ob die Versorgungsspannung die Nutzungsanforderungen überschreitet.
- Transientenunterdrückung P5-Standard, gemäß GB/T21437.2-2008 Anforderungen, der Standardwert ist P5a, 87V/100ms/8Ω Standardimplementierung. Wenn der Generatorspannungsregler des Autos beschädigt ist und den Bereich der Transientenunterdrückung überschreitet, das Produkt kann beschädigt werden.
- Der Leistungsverstärker dieses Produkts unterstützt nur Lasten über 4 Ω. Wenn die Impedanz des 6,5-Zoll-Breitbandlautsprechers weniger als 4 Ω beträgt (wie 3Ω oder 2Ω), Der Leistungsverstärkerchip kann im Niederfrequenzbereich überlastet werden „Explosion“ Zustand, und es wird nach ca. freigegeben 2 Sekunden Stille. Stumm. Es wird nicht empfohlen, eine Last unter 4 Ω für Szenenanwendungen mit niedriger Frequenz zu verwenden.
- Das Einschalten des Audiosignals mit hohem Pegel ist nur für Situationen geeignet, in denen der Kopfverstärker eine DC-Vorspannung von hat >4.5V wenn das Einschalten statisch ist. Es ist nicht geeignet für Fälle, in denen nach dem Ausschalten des Hauptgeräts immer ein DC-Bias-Ausgang vorhanden ist, oder wo es keine Bias-Ausgabe gibt, wenn das Auto eingeschaltet ist.
- Bitte konfigurieren Sie das ACC-Einschalten oder High-Level-Einschalten vernünftig. Wenn die Konfiguration unzumutbar ist, Der DSP-Leistungsverstärker kann sich im eingeschalteten Zustand befinden, nachdem der Kopf des Autos ausgeschaltet wurde, was zu einem großen Standby-Strom und einem schockierenden Geräusch beim Ein- und Ausschalten führt.
- REMO-Ausgang, es wird nur ausgegeben, nachdem der DSP-Leistungsverstärker eingeschaltet und die Stummschaltung aufgehoben wurde, und die Ausgabe wird abgeschnitten, wenn der DSP-Leistungsverstärker beim Ausschalten stummgeschaltet wird. Die Ausgangsleistung von REMO ist begrenzt, Daher sollte es nicht zum Antrieb anderer Lasten verwendet werden.
- Bei der Installation des Leistungsverstärkers, Es dürfen keine Hindernisse die Wärmeableitungsöffnung des Produkts blockieren, Andernfalls, Eine langfristige Verwendung kann die Lebensdauer des Produkts beeinträchtigen.
- Für Low-Level-Eingang, wenn die Masse des RAC-Anschlusses in Kontakt mit dem Gehäuse des DSP-Leistungsverstärkers ist, „Flugzeuggeräusche“ dürfen eingeführt werden, Bitte ersetzen Sie das RCA-Kabel.
DSP-Mixer für PC-Software und Android-Telefon-App herunterladen
DSP-Mixer für PC-Software-Download
https://drive.google.com/file/d/1YWbP33FIZqP0Po6BYLGk_K-MVULFP7WG/view?usp=sharing
Herunterladen der App für Android-Telefone
https://drive.google.com/file/d/1b3XltU0G7LexRqKgIRjF5jOTE04MIVSX/view?usp=sharing

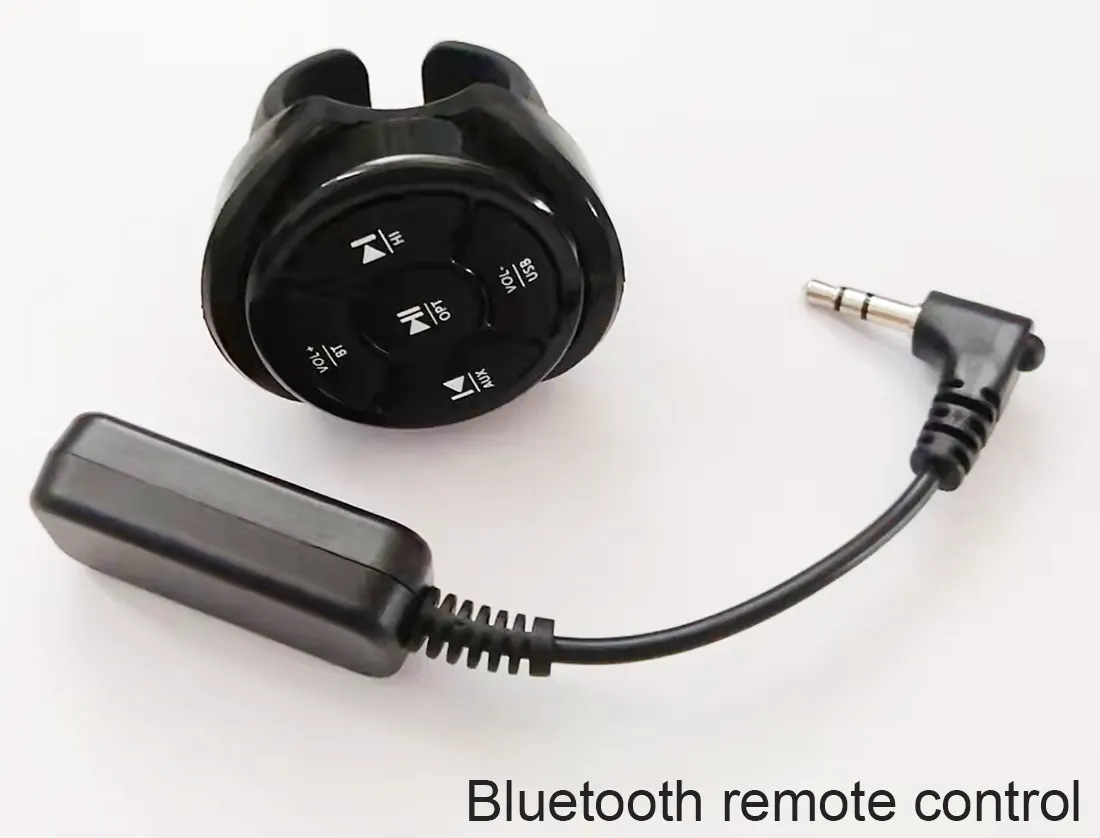

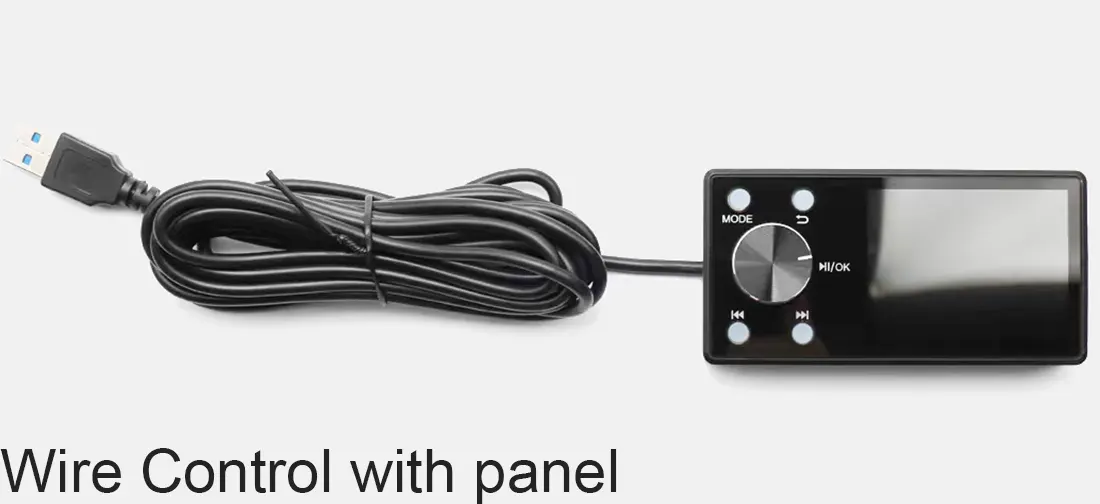

Optionales Zubehör
