So verwenden Sie den COFDM-FDD-Transceiver für Fahrzeug- oder Roboter-UAV-Drohnen (Vollständiger FAQ-Leitfaden)

Drahtlose Kommunikation ist entscheidend für unbemannte Bodenfahrzeuge (UGV), Roboter, UAV-Drohnen, und Fernüberwachungssysteme. Eine zuverlässige Lösung für die Kommunikation über große Entfernungen und mit geringer Latenz ist die COFDM FDD-Transceiver.

Dieser Leitfaden beantwortet häufig gestellte Fragen zu Verwendung des COFDM-FDD-Transceivers für Fahrzeug- oder Roboter-UAV-Drohnen, inklusive Kompatibilität, Frequenzkonfiguration, Kommunikationsentfernung, Datenrate, Videoübertragung, Schnittstellen, und Systemsicherheit.

Wenn Sie ein entwerfen Robotersteuerungssystem, unbemanntes Fahrzeugnetzwerk, oder UAV-Drohnen-Kommunikationsverbindung, Diese FAQ hilft Ihnen zu verstehen, wie Sie a bereitstellen COFDM drahtloses Ethernet-Übertragungssystem effektiv.

---

FAQ: So verwenden Sie den COFDM-FDD-Transceiver für Fahrzeug- oder Roboter-UAV-Drohnen

---

Was ist ein COFDM-FDD-Transceiver und warum wird er für Roboter oder UAV-Drohnen verwendet??

EIN COFDM FDD-Transceiver ist ein drahtloses Kommunikationssystem für Digitale Datenübertragung über große Entfernungen, Video, und Kontrollsignale.

Die COFDM-Technologie bietet mehrere Vorteile:

• Starke Störfestigkeit
• Zuverlässige Übertragung in komplexen Umgebungen
• Stabile Fernkommunikation
• Geringe Übertragungslatenz
• Hohe spektrale Effizienz

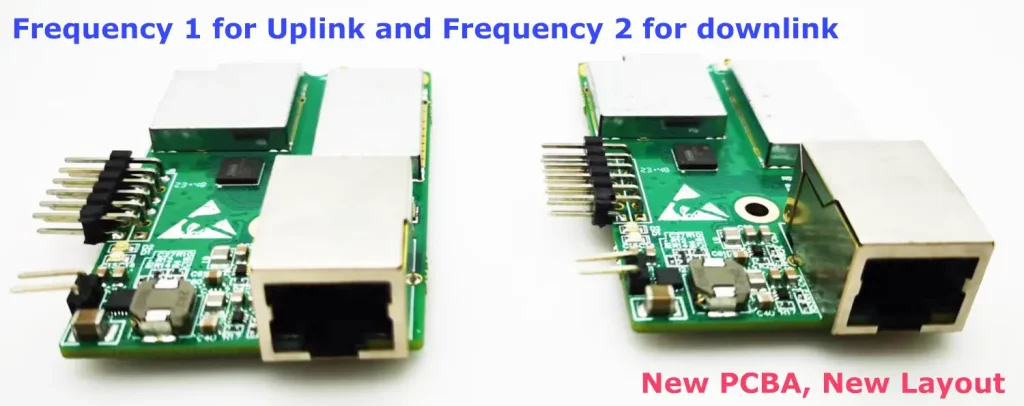

• Breitband-FDD-Betrieb mit unabhängigen Uplink-/Downlink-Frequenzen
  • Der FDD-Transceiver unterstützt unabhängige Konfiguration von Uplink- und Downlink-Frequenzen, Ermöglicht eine stabile Vollduplex-Kommunikation.
  • Mit einem breiten Betriebsbereich von 175 MHz 6000 MHz, Das System bietet außergewöhnliche Flexibilität für den Einsatz in verschiedenen Frequenzbändern weltweit.

FDD (Duplex der Frequenzteilung) erlaubt gleichzeitige bidirektionale Kommunikation, Das heißt, ein Roboter oder eine Drohne können es Senden Sie Videos, während Sie Steuerbefehle empfangen zur selben Zeit.

Dies macht COFDM-Systeme ideal für:

• Unbemannte Bodenfahrzeuge (UGV)
• Robotikplattformen
• UAV-Drohnen
• Fernüberwachungssysteme
• Videoübertragung über große Entfernungen

---

Verwendung des COFDM-FDD-Transceivers für Fahrzeug- oder Roboter-UAV-Drohnen?

Ein typisches drahtloses COFDM-Kommunikationssystem umfasst zwei Seiten:

Fahrzeug- oder Roboterseite (Sender)
und
Bedienerkontrollstation (Empfänger).

Fahrzeug / Roboterseite

Typisches Setup:

Kamera → Video-Encoder (HDMI- oder CVBS-Kameras benötigen es, IP-Kamera nicht erforderlich) → COFDM-Sender (einschließlich COFDM FDD-Transceiver-Modul, Leistungsverstärker, Bandpassfilter, Metall-Box) → Antenne

Darüber hinaus können auch Steuerdaten von Sensoren oder Flugreglern gesendet werden RS232-Datenschnittstelle des COFDM-Senders.

---

Bodenkontrollstation

Typisches Setup:

COFDM-Empfänger → Videodecoder → Monitor oder Steuercomputer

Der Betreiber erhält:

• Live-Video
• Telemetriedaten
• Roboter- oder Drohnenstatus

Zur selben Zeit, Steuerbefehle können über die zurückgesendet werden FDD-Rückkanal.

---

Kann eine analoge FPV-Kamera an einen COFDM-FDD-Transceiver angeschlossen werden??

Analoge FPV-Kameras können nicht direkt mit einem COFDM-Ethernet-Modul verbunden werden.

Zur Übertragung analoger Videos, Das System erfordert eine Video -Encoder.

Typische Verbindung:

Analoge FPV-Kamera → AUS / HDMI-Video-Encoder → Ethernet-Ausgang → COFDM-Sender

Auf der Empfängerseite:

COFDM-Empfänger → Videodecoder → HDMI / Monitor

oder

COFDM-Empfänger → GCS oder Computer, VLC-Player RTSP / UDP-Stream.

Dadurch kann das COFDM-System übertragen digitale IP-Videostreams.

---

Kann ein Radiomaster TX12-Controller mit einem COFDM-FDD-Transceiver arbeiten??

EIN Radiomaster TX12 Fernbedienung verwendet normalerweise ein eigenes RF-Protokoll.

Aus diesem Grund, Es kann keine direkte Verbindung zu einem drahtlosen COFDM-Ethernet-Modul hergestellt werden.

aber, Es gibt mögliche Integrationsmethoden:

1. Verwendung eines Flugcontrollers oder Steuercomputers, der ausgibt Telemetrie- oder Steuersignale über UART oder Ethernet
2. Senden von Steuerdaten über die COFDM FDD-Transceiver RS232, RS232 hinzufügen – Sbus-Datenkonverterplatine, Wenn Ihr Radiomaster TX12-Controller über einen Sbus-Anschluss verfügt.

Viele Robotersysteme verwenden stattdessen:

• Ethernet-Steuerungsprotokoll
• Serielle Telemetrie
• IP-Befehlssysteme

Diese funktionieren natürlich mit COFDM-Ethernet-Links.

---

Brauchen wir einen Computer auf beiden Seiten des Systems??

Nicht unbedingt.

Es gibt zwei gängige Systemarchitekturen.

Eingebettete Hardwarelösung

Fahrzeugseite:

Kamera
→ Encoder
→ COFDM-Sender

Bodenstation:

COFDM-Empfänger
→ Decoder
→ Überwachen

Kein Computer erforderlich.

---

PC-basierte Lösung

Fahrzeugseite:

Kamera
→ Computer
→ COFDM-Sender

Bodenstation:

COFDM-Empfänger
→ Computer
→ Videosoftware

Dieser Ansatz ist üblich für Robotersteuerungsplattformen.

---

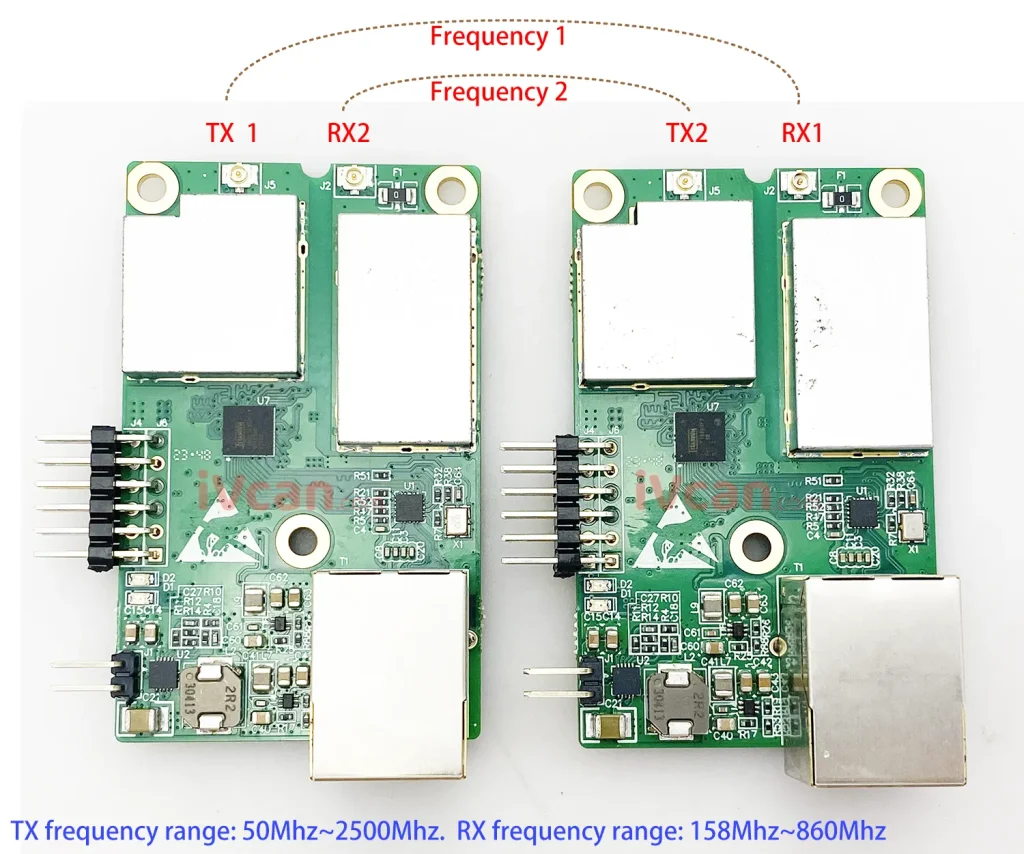

Welche Frequenzen werden von einem COFDM-FDD-Transceiver unterstützt??

Typische Frequenzbereiche sind::

Senderfrequenz

50 MHz – 2.5 GHz

Empfängerfrequenz

170 MHz – 860 MHz

Um den Empfang über den gesamten Senderfrequenzbereich zu ermöglichen, ein BDC (Block-Down-Konverter) ist erforderlich, um Signale außerhalb des nativen Bandes des Empfängers herunterzukonvertieren.

Die Frequenz ist Vom Benutzer konfigurierbar über die Gerätekonfigurationsschnittstelle.

---

Kann das System mit 470–790 MHz betrieben werden??

Ja.

Das 470–790-MHz-Band wird häufig für die COFDM-Kommunikation über große Entfernungen verwendet.

Zu den Vorteilen gehören:

• Gute Vermehrungseigenschaften
• Mittlere Antennengröße
• Starke Hindernisdurchdringung
• Große Kommunikationsreichweite

Dieses Band ist weit verbreitet in:

• UAV-Datenverbindungen
• Roboterkommunikation
• Broadcast-COFDM-Systeme

---

Kann das System mit 156–162 MHz betrieben werden??

Während der Sender in der Lage ist, bis zu 50 MHz, Der Empfänger-Chipsatz hat eine unterstützte Mindestfrequenz von 175 MHz. Als Ergebnis, Betrieb in der 156–162 MHz Band wird grundsätzlich nicht empfohlen.

Wir empfehlen die Verwendung von Frequenzen im 175–200 MHz Bereich als niedrigstes Betriebsband für zuverlässige Systemleistung.

Zusätzlich, Der Betrieb mit niedrigeren Frequenzen kann das Risiko einer Störung anderer Funkdienste oder in der Nähe befindlicher Geräte erhöhen, abhängig von der Umgebung.

Betrieb im 156–162-MHz-Band kann erfordern benutzerdefinierte RF-Konfiguration.

Niedrigere Frequenzen bieten:

• Bessere Vermehrung
• Längere Kommunikationsentfernung
• Verbesserte Leistung in Wäldern oder Bergen

aber, Die Antennengröße wird bei niedrigeren Frequenzen größer.

---

Wie viele drahtlose Kanäle unterstützt das System??

COFDM-Systeme verwenden keine festen Kanalnummern wie analoge Funkgeräte.

Stattdessen, Kanäle werden definiert durch:

• Frequenzauswahl
• Bandbreitenkonfiguration
• Frequenzschrittgröße

Typischer Frequenzschritt:

100 kHz

Dies ermöglicht viele verschiedene Kanalkonfigurationen.

Durch Auswahl können mehrere Systeme gleichzeitig betrieben werden verschiedene Frequenzen.

---

Wie hoch ist die Datenübertragungsrate eines COFDM-FDD-Transceivers??

Die Datenrate hängt davon ab:

• Kanalbandbreite
• Modulationsschema
• Signalqualität

Typische Werte:

Bandbreite	Datenrate
2 MHz	2 - 8 Mbps
4 MHz	5 - 15 Mbps
8 MHz	bis zu 30 Mbps

Der maximale Ethernet-Durchsatz beträgt ungefähr 30 Mbps.

---

Wie hoch ist die Übertragungslatenz??

Die Latenzzeit drahtloser COFDM-Verbindungen ist normalerweise sehr gering.

Typische Verzögerung bei der drahtlosen Übertragung:

7 - 30 Millisekunden

Die Gesamtsystemverzögerung hängt davon ab:

• Videocodierung
• Dekodierung
• Netzwerkpufferung

Typische Gesamtlatenz für Videosysteme:

50 - 150 Millisekunden

---

Unterstützt das System die 2K-Videoübertragung??

Ja.

Weil das COFDM-Modul sendet IP -Daten, Es kann jeden codierten Videostream innerhalb der verfügbaren Bandbreite übertragen.

Zu den gängigen Videoformaten gehören::

• H.264
• H.265
• RTSP-Streams
• UDP-Videostreams

Typische Bitrate für 2K-Video:

5 - 15 Mbps

Dies passt bequem in die 30 Mbit/s-Kapazität des Systems.

---

Wie groß ist die Kommunikationsentfernung??

Die Kommunikationsentfernung hängt von mehreren Faktoren ab:

• Arbeitsfrequenz
• Sendeleistung
• Antennengewinn
• Geländebedingungen

Typische Sichtlinienbereiche sind unten aufgeführt.

470–790-MHz-Band

1 W Kraft:

3 - 5 km

5 W Kraft:

5 - 10 km

10 W Kraft:

10 - 20 km

---

156–162-MHz-Band

Niedrigere Frequenzen breiten sich weiter aus.

Typische Bereiche:

1 W Kraft:

5 - 8 km

5 W Kraft:

10 - 20 km

Hochleistungsantennen können die Reichweite weiter vergrößern.

---

Welche Schnittstellen unterstützt der COFDM-FDD-Transceiver??

Zu den typischen Schnittstellen gehören::

Ethernet

RJ45 10/100 Mbps

UART / Seriell

RS232-Kommunikationsschnittstelle

Optionale Schnittstellen können sein:

• TTL-Seriennummer
• USB-Integration
• IP-Netzwerksteuerung

Ethernet ist das primäre Schnittstelle für Video- und Hochgeschwindigkeitsdatenübertragung.

---

Wie hoch sind der Strombedarf und die Gerätegröße??

Zu den typischen Betriebsparametern gehören::

Betriebsspannung:

12 V DC

Unterstützter Spannungsbereich:

7 - 18 V

Energieverbrauch:

5 - 8 Watt

Typische Modulgröße:

Etwa

74 mm × 60 mm × 19 Millimeter

Dieses kompakte Design ermöglicht den Einbau in:

• Roboter
• Fahrzeuge
• Drohnen
• Überwachungssysteme

---

Welche Kommunikationsprotokolle werden unterstützt??

Das System unterstützt Standard-Netzwerkprotokolle wie:

• TCP
• UDP
• Transparente Ethernet-Brücke

Dies ermöglicht die Übertragung von:

• Video -Streams
• Telemetriedaten
• Sensordaten
• Steuerbefehle

---

Unterstützt das System Verschlüsselung und Sicherheit??

Ja.

Das System unterstützt 128-Bit-Verschlüsselung zum Schutz der übermittelten Daten.

Zu den Sicherheitsfunktionen gehören:

• verschlüsselte drahtlose Verbindung
• konfigurierbare Parameter
• Frequenzflexibilität

Diese Maßnahmen verringern das Risiko einer Signalüberwachung.

---

Kann das System betrieben werden? 27 MHz?

Betrieb bei 27 MHz ist technisch möglich, erfordert aber individuelles HF-Design und große Antennen.

Weil die Wellenlänge sehr lang ist:

27 MHz Wellenlänge ≈ 11 Meter

Typische Antennengrößen werden groß.

---

Welche Datenrate kann erreicht werden 27 MHz?

Mit typischen Bandbreiteneinstellungen:

2 MHz Bandbreite

Geschätzte Datenrate:

2 - 8 Mbps

Die tatsächliche Geschwindigkeit hängt davon ab:

• Modulationsmodus
• Signalqualität
• Interferenzbedingungen

---

Welche Kommunikationsentfernung ist möglich? 27 MHz?

Niedrigere Frequenzen breiten sich weiter aus.

Typische Bereiche:

1 W Sendeleistung:

5 - 10 km

10 W Sendeleistung:

10 - 30 km

Hochleistungssysteme können sogar größere Entfernungen erreichen.

---

Welche Parameter können Benutzer im System konfigurieren??

Der COFDM-FDD-Transceiver unterstützt viele vom Benutzer konfigurierbare Parameter.

Zu den konfigurierbaren Einstellungen gehören::

HF-Parameter

Arbeitsfrequenz
Sendeleistung
Kanalbandbreite

OFDM-Parameter

Modulationsart
FEC-Fehlerkorrektur
Schutzintervall

Netzwerkparameter

IP Adresse
TCP / UDP -Modus

Sicherheitsparameter

Verschlüsselungseinstellungen

Mithilfe dieser Einstellungen können Ingenieure das System optimieren Angebot, Geschwindigkeit, oder Zuverlässigkeit.

---

Gibt es ein fertiges System für Fahrzeuge oder Roboter??

Ja.

Komplettlösungen können umfassen:

Fahrzeugseite

• Kamera
• Video -Encoder
• COFDM-Sender
• Antenne

Bodenkontrollstation

• COFDM-Empfänger
• Video-Decoder
• Monitor

Zu den optionalen Komponenten gehören::

• Steuerschnittstelle
• Hochleistungsantennen
• Leistungsverstärker

Dies ermöglicht eine schnelle Bereitstellung von Roboter- oder UAV-Kommunikationssysteme.

---

COFDM-FDD-Transceiver – Mögliche Einschränkungen

Während die COFDM FDD-Transceiver bietet eine hervorragende Fernreichweite, geringe Wartezeit, und drahtlose Vollduplex-Kommunikation, Im Vergleich zu anderen Transceiver-Technologien gibt es einige Einschränkungen, insbesondere TDD-Transceiver mit FHSS (Spread -Spektrum für Frequenzhüpfen).

1️⃣ Festfrequenzbetrieb

• Der FDD-Transceiver erfordert unabhängige Uplink- und Downlink-Frequenzen, die normalerweise als feste Kanäle eingestellt sind.
• Im Gegensatz zu FHSS-basierten TDD-Systemen, es kann Frequenzen nicht dynamisch springen, so ist es anfälliger für Schmalbandstörungen wenn die ausgewählte Frequenz überlastet ist.

2️⃣ Begrenzte Frequenzflexibilität aufgrund der Hardware

• Während das Gerät konfiguriert werden kann 175 MHz 6000 MHz, das PA (Leistungsverstärker) und die Antennenleistung sinkt außerhalb optimaler Frequenzbereiche erheblich.
• Das heisst Das System funktioniert am besten innerhalb eines bestimmten Frequenzbandes, und der Ultrabreitbandbetrieb kann die Übertragungseffizienz und -reichweite verringern.

3️⃣ Geringere Widerstandsfähigkeit gegenüber Störungen im überfüllten Spektrum

• FHSS TDD-Transceiver automatisch Springen Sie über mehrere Frequenzen, Dadurch werden sie widerstandsfähiger gegen Störungen.
• FDD COFDM ist optimiert für stabil, Kanäle mit hoher Datenrate, aber Störungen dynamisch nicht vermeiden können, Daher ist die Frequenzplanung in überfüllten Bändern unerlässlich.

4️⃣ Antennen- und HF-Anpassungsanforderungen

• Denn Uplink- und Downlink-Frequenzen sind fest und unabhängig, Das Antennendesign muss sorgfältig auf jede Frequenz abgestimmt werden.
• Die Verwendung einer Breitbandantenne zur Abdeckung beider Enden des FDD-Spektrums kann zu Problemen führen geringere Effizienz und geringere Reichweite.

COFDM-FDD-Transceiver zeichnen sich dadurch aus stabil, geringe Wartezeit, Vollduplex-Übertragung, aber im Gegensatz zu FHSS TDD-Systemen, Sie:

• Nicht unterstützen Frequenzsprung
• Seien Sie vorsichtig Frequenzplanung
• Haben hardwareabhängig optimale Frequenzbereiche
• Sind empfindlich gegenüber Antennen- und PA-Design für beste Leistung

Für Anwendungen, bei denen Frequenzagilität oder Interferenzvermeidung sind von entscheidender Bedeutung, Möglicherweise sind FHSS- oder TDD-Transceiver besser geeignet.

---

Abschluss

Verständnis Verwendung des COFDM-FDD-Transceivers für Fahrzeug- oder Roboter-UAV-Drohnen hilft Ingenieuren beim Aufbau zuverlässiger drahtloser Kommunikationssysteme für moderne unbemannte Plattformen.

COFDM FDD-Technologie bietet:

• drahtlose Kommunikation über große Entfernungen
• stabile Videoübertragung
• geringe Wartezeit
• flexible Frequenzkonfiguration
• starke Anti-Interferenz-Leistung

Aufgrund dieser Vorteile, COFDM-Systeme werden häufig verwendet Robotik, unbemannte Fahrzeuge, UAV-Drohnen, und industrielle drahtlose Netzwerke.

Bei richtiger Konfiguration, Ein COFDM-FDD-System bietet a Robuste drahtlose Datenverbindung zur Übertragung von Videos, Telemetrie, und Steuersignale über große Entfernungen.

[Produkt-IDs=“125593,155735,206479″
