SUE54K 超高清输入H.265压缩编码模块

• 低延时4K H.265/H.264视频编码，最大支持3840*2160P@30视频采集编码
• Mini HDMI或AV输入，编码后以太网口输出，视频编码码率可配置
• 支持音频输入与音频解码输出

功能说明：

• SUE54K板实现4K H.265/H.264视频压缩编码，最大支持3840*2160P@30编码，向下兼容其它各种分辨率、帧速率编码；

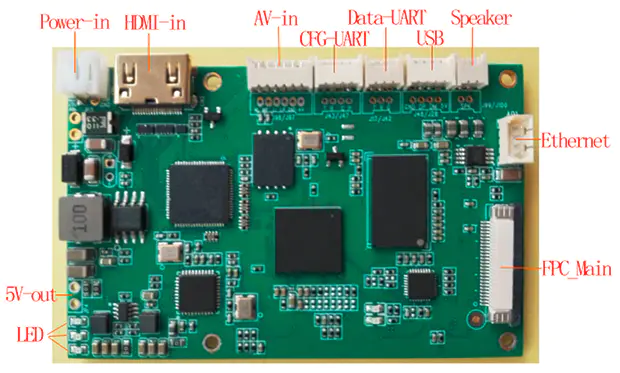

• 音视频输入接口：
  • Mini HDMI接口(音频+视频)：3840*2160P@30、1080 60P、1080 50P、1080 30P、1080 25P、1080 60I、1080 50I、720 60P、720 50P、720 30P、……，各种模式自适应；
  • AV in接口(音频+视频)：720×480 60I(NTSC)、720×576 50I(PAL)，模式自适应。通过AV接口输入音频时，可以是Line in，也可以是Mic in。

    系统上电后自动检测音视频输入源，默认音频输入与视频输入接口相同，也可通过配参串口配置音频输入接口；同时接入HDMI与AV音视频源时，系统默认优先采集HDMI音视频源信号进行编码，也可通过配参串口配置音视频源采集接口，并支持在系统运行过程中通过串口命令动态切换音视频源采集接口。视频编码：H.265或H.264格式，编码码率可通过配参串口配置。音频编码：AAC编码。

• 音频输出(Speaker接口)：SUE54K板可通过Speaker接口接喇叭，在对接双向链路时，对输入的音频进行解码播放。
• 以太网口(Ethernet接口)：支持对接无线传输模块，或其它无线链路。
• 无线传输接口(FPC_Main接口)：可对接COFDM无线发射模块、双向无线链路模块。
• 数据串口(Data-UART)：TTL 3.3V电平，传输波特率等参数可配置。SUE54K板对接无线传输模块时，该数据串口用于单向透明数据传输。
• 配参串口(CFG-UART)：TTL 3.3V电平，可对接参数配置面板或其它上位机，用于配置SUE54K编码板系统运行参数。
• USB Host接口：软件升级维护用。
• 供电电压：支持电源输入反接保护，支持电源输入范围7~24V。提供一个5V电源输出接口。SUE54K板最大工作功耗2.5W。
• 指示灯：电源指示灯、视频信号检测锁定指示灯、视频编码工作指示灯。
• 板子尺寸：70*45mm(不包括接口器件伸出板边的尺寸)，板厚1.2mm，背面元器件高度小于2mm，正面元器件高度小于4mm(电源输入不采用PH2.0座子时，电源输入PH2.0座子高度小于5mm)。
• 板子重量：SUE54K板重量15.5克。
