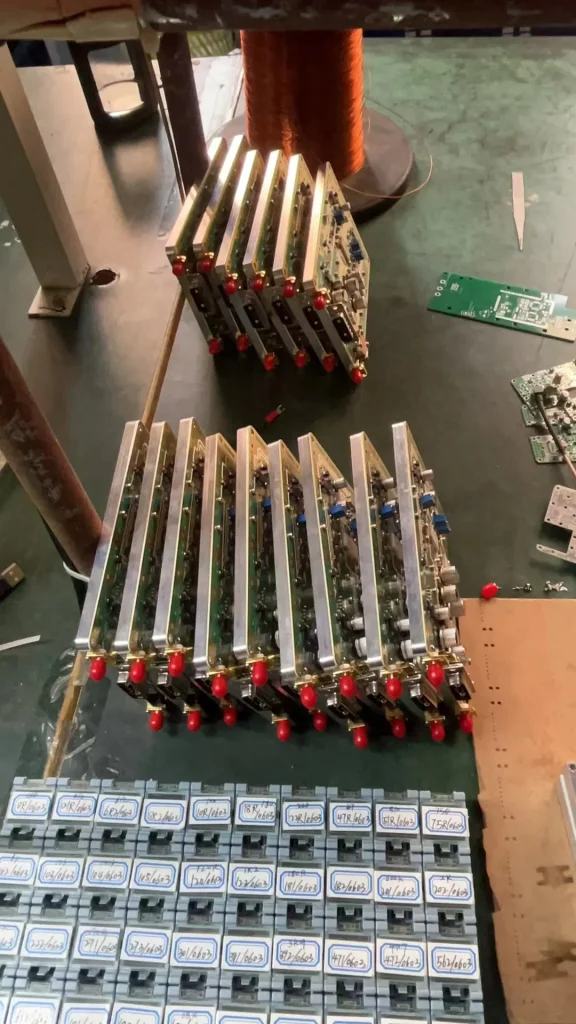

PAパワーアンプCOFDM

30W-2115M power amplifier specification

テスト項目	Indicator requirements
動作周波数 (メガヘルツ)	2100～2130
出力パワー(W)	30
帯域内の群遅延 (NS)	≤50
利得(デシベル)	551.0± (カスタマイズ可能)
入力レベル(dBmの)	-10
インバンド変動 (デシベル)	≤1.0 (peak-to-peak value)
Gain change (-20〜+ 70℃) (デシベル)	≤±1.0
電圧定在波比	≤1.35
ベルトとショルダーの比率 (dBcの)±4.2MHz	≤-30
電源要件	≤＋28 Vdc 30W/4.5A
作業温度	-25〜+ 65℃
RFインタフェース	SMA-50KFD

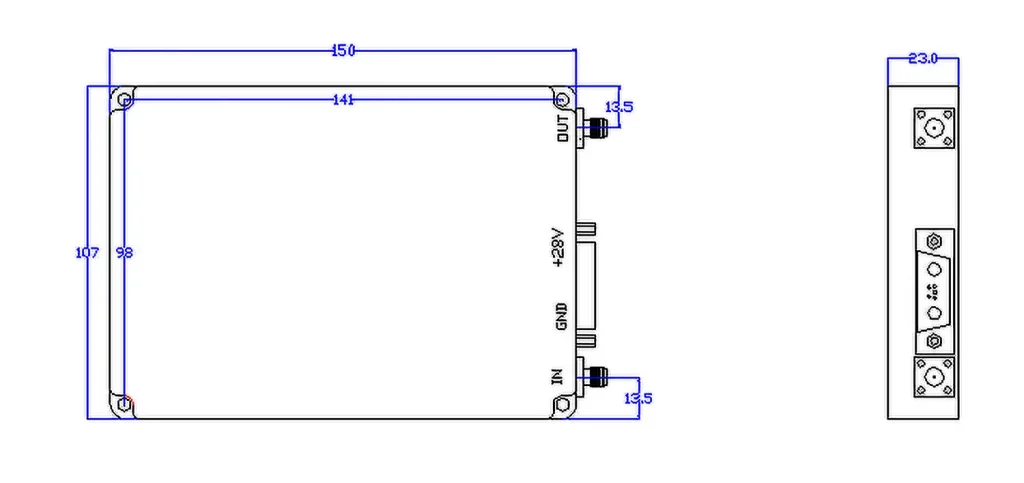

モジュールボリューム (ミリ)	150×107×23mm

よくある質問

Q: Can you produce a 1 Ghz to 1.5GHz 25-watt power amplifier? (1000Mhz to 1500Mhz)

Our Requirement as below.

L Band Amplifier we have the below requirements.

Frequecy Range- 1 Ghz to 1.5GHz

RF出力 – 25ワット

変調 – COFDM

動作電圧 – 28VDC

RF入力 – 10 dBmの

Type Class A Linear Amplifier.

Signal type Needed —COFDM

.周波数. 範囲 –1000MHzから 1500 メガヘルツ

Input signal level—-0dbm to 10dbm

出力電力—25 watt@ COFDM Modulation

Input DC supply—-28v DC size of the amplifier should be as compact as possible.INPUT/OUTPUT RF connectors SMA Female

A: 1000Mhz to 1500Mhz is too wide for us. Our power amplifier frequency range max supports 60 メガヘルツ. Other demands are no problem.
