ドローン送信機をフライトコントローラーに接続する方法

ドローン送信機をフライトコントローラーに接続する方法?

フライトコントローラーの接続方法?
現在, ワイヤレスビデオデータトランスミッターとフライトコントローラーはD2シリアルポート経由で接続されています.
シリアルケーブルの接続

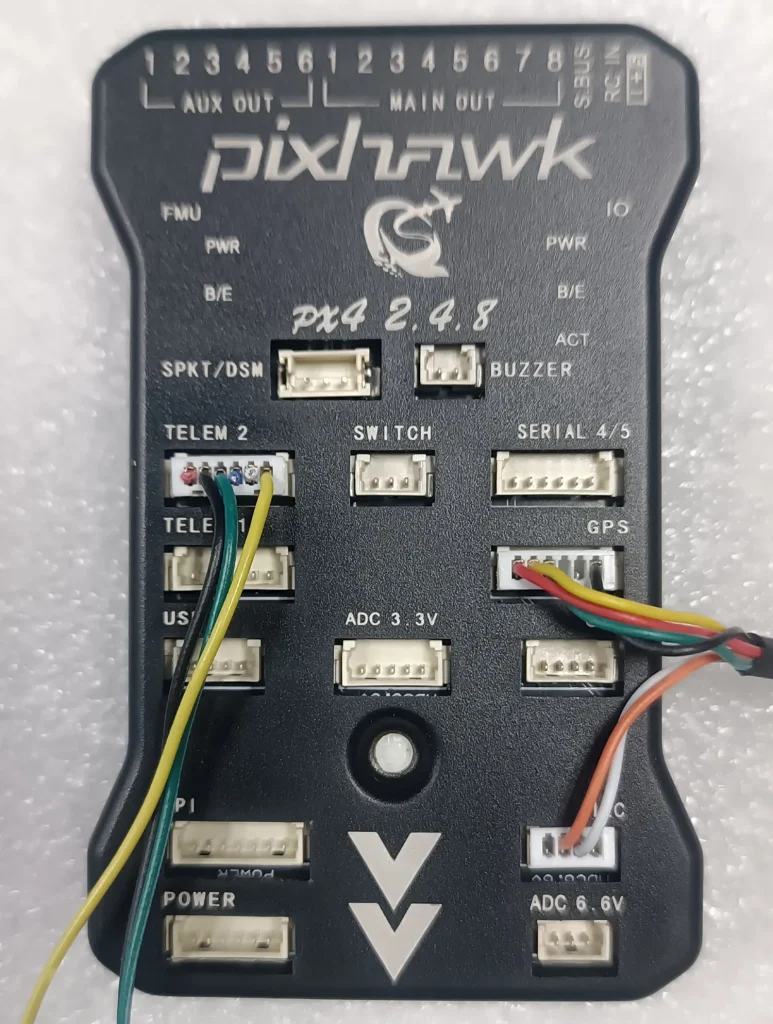

ここで飛行制御を見てください
TELEMを接続しました 2 フライトコントローラーのシリアルポート.
バッテリーからの飛行制御用電源5Vです。
送信機データポートのピン定義を再度確認してください。.
受信機をコンピュータに接続するには 2 つの方法があります, ネットワークインターフェースとシリアルポート.
このビデオは最初のタイプを示しています, ネットワークケーブル接続.
これで、受信機がネットワーク ケーブルを介してコンピュータに接続されていることがわかります。.
残りの作業はパソコンでやります, そしてビデオをコンピューターのモニターに切り替えます.
初め, コンピュータのIPネットワーク設定を変更する必要があります.
ネットワーク設定
イーサネット
このタブで
次に、この IP アドレスを設定します
次のIPを使用してください, 192.168.1.2
次に「OK」をクリックします
ブラウザで, 入力 192.168.1.12 (送信機のIPアドレス)
「シリアル」タブを選択します
UART2 (D2シリアルポート)
プロトコル選択 UDP
ボーレート選択 57600
ここに注目してください
ここの IP アドレスはコンピュータの IP アドレスと同じである必要があります.
デフォルトのポート番号は、 8091
次に「確認」をクリックします
「システム」タブを選択します
「再起動」をクリックします
ここに注目してください
ここで送信機のIPを設定します 12
このコンピュータに接続された受信機の IP アドレスは、 192.168.1.11
飛行制御側の送信機のページを修正しました。.
送信機再起動後, ページを更新してから再度入力します
シリアルタブで, リモート IP アドレスはコンピュータの IP アドレスと同じです.
次に、Mission Planner を実行します。
ここに注目してください
プロトコルはUDPを選択します
次に、「直接接続」をクリックします
ここ
8091 次に「OK」をクリックします
この進行状況バーが表示されたら, 接続が成功したことを示します.
ワイヤレスビデオデータレシーバーをネットワークケーブルを介してコンピューターに接続します。.
別のビデオで, シリアル ケーブルを介してワイヤレス ビデオ データ レシーバーをコンピューターに接続する方法を説明します。.
