Équipement de liaison de transmission sans fil à large bande bidirectionnelle SDL550
Équipement de liaison de transmission sans fil à large bande bidirectionnelle SDL550
- Équipement de liaison de transmission sans fil à large bande bidirectionnelle，Le flux le plus élevé peut atteindre 30 Mbps,Convient pour la vidéo sans fil et la transmission de données à large bande。
- 空对地无线传输距离最高可达150km，地对地通视条件下传输距离1~10km。
- Fournir 2 ports Ethernet transparents sans fil、3Transmission transparente sans fil Port série RS232、Fonction de transmission audio bidirectionnelle。
- antenne bi：L'antenne principale fonctionne en mode émetteur-récepteur TDD，L'antenne auxiliaire fonctionne en mode réception。
- Puissance de transmission sans fil：10W。
- Prise en charge point à point、Point à multipoint、relais、Réseau maillé ad hoc(Édition personnalisée)et autres moyens de communication。
- La gestion de la configuration et la surveillance en temps réel de l'état de la connexion sans fil peuvent être effectuées via l'interface utilisateur Web。
- 尺寸124*67.8*28.5mm，重量250克。
SDL550双向宽带无线传输链路设备工作在800MHz频段或1.4GHz频段(Déterminé lors de l'expédition en fonction des besoins du client)，无线发射功率10W，Convient aux applications de transmission vidéo sans fil longue distance。
spécifications techniques：
- Modulation et démodulation OFDM TDD，Sélection adaptative du système QPSK/16QAM/64QAM。
- Fréquence de travail：800Bande de fréquence MHz(806~826HMz)ou bande 1,4 GHz(1428~1448MHz)。
- Prend en charge le saut de fréquence automatique dans la bande de fréquence。
- 3/5/10/20Bande passante sans fil MHz configurable。
- Le taux de transmission maximal de l'interface radio sans fil est de 30 Mbps，Transmission asymétrique en liaison montante et descendante。
- Puissance de transmission sans fil: 10W。
- Sensibilité de réception: -108dBm(1mbps)。
- Données métier Port Ethernet Mode de transmission transparent IP(Fournir 2 ports réseau externes，Pontage interne)。
- 3Port série de données RS232。
- 空对地无线传输距离最高可达150km，地对地通视条件下传输距离1~10km。
- La gestion de la configuration et la surveillance en temps réel de l'état de la connexion sans fil peuvent être effectuées via l'interface utilisateur Web。
- Chiffrement et déchiffrement AES128
- Débits de transmission asymétriques en liaison montante et descendante，Le taux de transmission en liaison montante et en liaison descendante est configurable。
- Prise en charge du mode réseau：d'égal à égal、Point à multipoint(Réseau en étoile)、relais、Réseau ad hoc maillé sans fil(Version personnalisée du micrologiciel)。
- Prise en charge du mouvement des nœuds：Prend en charge la vitesse mobile d'au moins 120 km/h。
- Conception de coque en métal CNC，petit volume、poids léger、Bonne dissipation thermique、Réduire la diaphonie du signal sans fil。
- Alimenté par：DC24~30V,视频发射端最大平均功耗小于1.4A@28V，视频接收端最大平均功耗小于0.36A@28V
- Taille globale: 124*67.8*28.5mm(Cette dimension n'inclut pas les connecteurs, etc. dépassant du boîtier de l'appareil)。
- poids: 250gramme
signal d'interface
| interface | illustrer |
| note de distance facultative | Trou intérieur de filetage externe SMA，Interface d'antenne principale，L'antenne fonctionne en mode émission/réception TDD |
| note de distance facultative | Trou intérieur de filetage externe SMA，Interface d'antenne auxiliaire，L'antenne facilite la réception，pas lancer |
| Entrée vidéo composite | Prise XT30PW-M，Interface d'entrée d'alimentation |
| note de distance facultative | Prise RJ45，Port Ethernet 2，Il est ponté avec le port Ethernet 1 à l'intérieur de l'appareil |
| Ethernet 1 | 4Pin ZH1.5mm siège，Port Ethernet 1，Il est ponté avec le port Ethernet 2 à l'intérieur de l'appareil |
| note de distance facultative | 9BROCHE ZH1.5mm siège，3Port série de données RS232 |
| note de distance facultative | 4BROCHE ZH1.5mm siège，Interface d'entrée et de sortie audio |
| LED d'alimentation | lumière rouge，Toujours allumé lorsque l'appareil est allumé normalement |
| lien LED | Indicateur d'état de fonctionnement de la liaison sans fil，Vert/orange/rouge/éteint correspondent à la force du signal de la liaison sans fil。 |
| Voyant de nœud | lumière bleue，Toujours allumé lorsque le module est configuré comme nœud central，Clignote lorsque le module est configuré comme nœud d'accès。 |

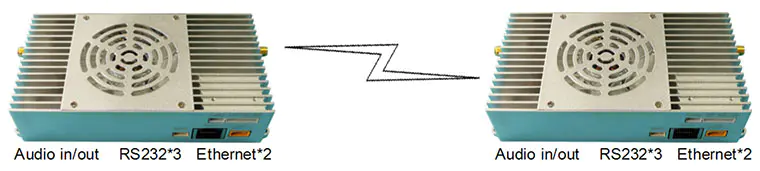

SDL550组网应用
采用SDL550模块可实现远距离双向无线数据通信，Communication bidirectionnelle point à point possible，Il peut également communiquer de manière bidirectionnelle dans un réseau en étoile point à multipoint ，Et réseau ad hoc relais et sans fil en mode Mesh(micrologiciel personnalisé)communication bidirectionnelle。Pendant la communication point à multipoint，Si une communication est requise entre deux nœuds d'accès, elle doit être relayée par le nœud central，Tous les nœuds sont dans le même WLAN，Tous les nœuds d'accès communiquent avec le nœud central pour partager la bande passante de travail sans fil，Le module distribuera automatiquement la vitesse du système uniformément。La transmission de données du nœud central au nœud d'accès est appelée liaison descendante，La transmission de données du nœud d'accès au nœud central est appelée liaison montante。Pendant la communication point à point ou point à multipoint，La liaison descendante et la liaison montante partagent la bande passante de travail sans fil。Lorsque le module est expédié，Le paramètre par défaut est le rapport entre le taux de liaison montante et le taux de liaison descendante = 4:1。ainsi，Si le module est utilisé pour transmettre des données vidéo de caméra IP，La caméra IP doit être connectée au nœud d'accès。Le module ajustera automatiquement et dynamiquement le débit de transmission sans fil en fonction du flux de données d'entreprise transporté，Lorsque la quantité de données d'entreprise transportées est plus petite，Dans les mêmes conditions, la distance de transmission sera plus grande。ainsi，Lors de l'utilisation de l'appareil pour transmettre des données vidéo de caméra IP，La distance de transmission sans fil peut être augmentée en réduisant de manière appropriée le débit binaire d'encodage vidéo de la caméra IP。

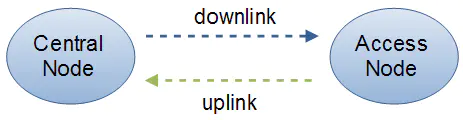

communication entre pairs：

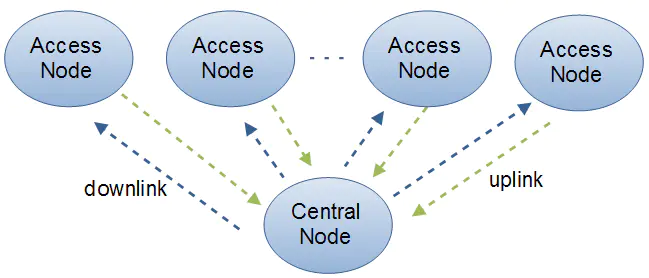

Réseau en étoile：
mode relais：

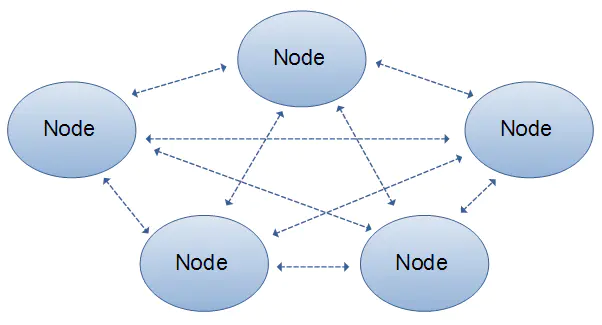

Réseau ad hoc maillé sans fil(Édition personnalisée)：
Dernière vidéo de test pour le drone Transmetteur et récepteur vidéo sans fil longue portée
2Test réel W PA 27KM du sommet de la montagne au bord de la mer
Dernier 110km vidéo de test pour le drone Émetteur et récepteur vidéo sans fil longue portée
Vidéo de test de l'émetteur et du récepteur vidéo sans fil NLOS dans l'ascenseur intérieur du bâtiment sans ligne de mire
65 KM drone UAV Vraiment voler Tester la transmission vidéo sans fil
65 KM drone UAV Vraiment voler Tester la transmission vidéo sans fil
1.5km pour le sol NLOS, 10-20-30transmission de récepteur d'émetteur vidéo sans fil air-sol de km LOS
COFDM-912T NLOS (non ligne de visée) 1.5km test réel en ville, bâtiments, arbres et routes
Interface utilisateur de gestion des périphériques Web pour la transmission de l'émetteur de liaison de données vidéo sans fil UAV par caméra IP Net
Émetteur vidéo sans fil CVBS RCA 720P le moins cher + 1080Prise en charge du récepteur P 128 chiffrement
COFDM-912T Vraiment tester dans l'environnement complexe de la ville, émetteur dans la voiture, récepteur dans le bâtiment
Le petit écran de l'émetteur et du récepteur vidéo sans fil bon marché a une grande aide sur le verrouillage de la force du signal
Transmetteur vidéo sans fil OFDM pour caméras IP réseau automatique de Transmission longue portée léger
Distance de transmission
Protocole de contrôle de vol
Entrée vidéo de l'émetteur
Méthode de transmission sans fil
Obstacle et vue
Chiffrer et déchiffrer
Transporteur de transmission
Sens des données
Antenne
FAQ sur l'émetteur et le récepteur vidéo sans fil
Nos émetteurs vidéo sans fil ont ces types d'interfaces d'entrée vidéo: HDMI 1080P et HDMI 4K, Composite CVBS, SDI, AHD, Ethernet IP, BNC, ou dites-nous de quel type avez-vous besoin, notre ingénieur modifiera pour répondre à votre demande.
Notre distance de transmission peut être ajustée en ajoutant des amplificateurs de puissance. Maintenant, les principaux sont 15km, 30km, 50km, 80km, 100km , et 150km, qui dépendent des besoins des clients.
Bien sûr, les distances de transmission indiquées ci-dessus sont toutes comprises dans LOS la portée de la ligne de visée. S'il y a des obstacles entre l'émetteur et le récepteur, NLOS (la non-ligne de vue), la distance de transmission est fortement réduite, seulement 1km ou 2km, en fonction du nombre d'obstacles intermédiaires et de l'environnement sans fil local.
Une manière moyens, Nous ne pouvons transmettre et télécharger des vidéos ou des données de l'émetteur vidéo sans fil au récepteur que dans une seule direction, et nous ne pouvons pas télécharger de vidéo ou de données du récepteur vers l'émetteur. Ce type est aussi appelé simplex.
bidirectionnel signifie que, non seulement nous pouvons télécharger des vidéos ou des données de notre émetteur sans fil vers le récepteur, mais nous pouvons également télécharger la vidéo ou les données du récepteur vers l'émetteur. Ceci est très approprié pour faire fonctionner des drones. Vous pouvez non seulement voir la vidéo en temps réel transmise par le drone, mais également télécharger la commande pour contrôler le drone ou la commande pour contrôler la caméra PTZ pour ajuster l'angle à l'émetteur. Cela peut fonctionner simultanément. Ce type est également nommé half-duplex ou full-duplex.
Veuillez vérifier les détails sur le lien ci-dessous. https://ivcan.com/request-a-quote-of-wireless-video-transmission/#simplex
La plupart des émetteurs vidéo sans fil prennent désormais en charge AES128 ou AES256 cryptage et décryptage de bits, selon le modèle que vous choisissez. Veuillez nous contacter pour vérifier.
Les fréquences de l'émetteur vidéo sans fil et du récepteur vidéo sans fil peut être modifié. Les utilisateurs doivent acheter des cartes de configuration de paramètres supplémentaires.
toutefois, considérant que l'amplificateur de puissance et l'antenne correspondants sont déjà fixés dans une certaine plage lorsque les marchandises sont envoyées. Si l'utilisateur règle la fréquence de l'émetteur, le correspondant amplificateur, l'antenne de l'émetteur et l'antenne du récepteur doivent également être modifiées à la même fréquence, et ces utilisateurs doivent être préparés. Sinon, cela entraînera une différence entre la fréquence de l'émetteur vidéo sans fil et la fréquence de l'antenne, rendre la réception difficile. Assurez-vous donc d'informer la fréquence correcte dont vous avez besoin avant de passer une commande.
Si c'est pour la sécurité ou la confidentialité, tu peux utiliser le chiffrement et le déchiffrement fonctions de l'émetteur et du récepteur, qui peut garantir que votre transmission vidéo est privée. .
Oui, tous nos produits les paramètres peuvent être personnalisés selon les besoins du client. Si vous avez une demande spéciale, s'il vous plaît laissez-nous savoir via le lien ci-dessous.
https://ivcan.com/request-a-quote-of-wireless-video-transmission/
- Changer l'emplacement du récepteur pour éviter les interférences locales potentielles des environnements magnétiques puissants.
- Assurez-vous que les antennes sur l'émetteur et le récepteur sont verticaux.
- Veuillez lever les antennes de l'émetteur et du récepteur pour maintenir un certain dénivelé.
- Veuillez regarder autour de vous pour vous assurer que il n'y a pas d'obstacles entre l'émetteur et le récepteur.
- Changer l'orientation de l'antenne réceptrice.
- Si ça ne marche pas, essayer déplacer le récepteur pour qu'il soit proche de la position de l'émetteur pour voir s'il dépasse la distance de transmission sans fil effective.
- Ou considérez ajout d'un relais de la transmission entre l'émetteur et le récepteur.
- L'antenne doit être aussi haute que possible du sol, car le sol absorbera le signal transmis.
Bien sûr, nous comprenons également que les émetteurs et récepteurs de transmission vidéo sans fil sont très chers. Vous êtes loin de l'usine chinoise. et espérons que les marchandises que vous recevez sont adaptées pour les meilleures performances.
Si vous portez une attention particulière à un paramètre ou à une fonction spécifique, nous pouvons prendre des vidéos de test en fonction des fonctionnalités que vous souhaitez voir, N'hésitez pas à nous contacter. Il ne vous sera pas expédié directement sans votre approbation.
Pour tester le retard de l'émetteur et du récepteur vidéo sans fil, nous devons faire deux tests.
La première consiste à tester le délai entre la caméra et l'écran.
La seconde est la caméra, plus l'affichage plus l'émetteur de transmission d'image sans fil et le retard du récepteur.
La soustraction des deux résultats de test correspond au délai réel de l'émetteur et du récepteur vidéo sans fil.
