Modulateur d'encodeur HDMI vers IP CVBS H.265 H.264, carte d'encodage PCBA Ethernet RTSP UDP pour drone robotique UAV
Table des matières
introduction
Il existe de nombreuses cartes d'encodage HDMI sur le marché. Avez-vous rencontré ces problèmes?
- Le délai est trop long
- Le format d'encodage ne peut pas être personnalisé
- La télécommande ou le fonctionnement UART AT ne peuvent pas être utilisés.
- Ne peut pas prendre en charge l'encodage d'entrée vidéo double HDMI et CVBS
Cette carte d'encodeur prend en charge HDMI, SDI, Entrée vidéo CVBS, et Sortie de flux vivant IP Ethernet RJ45, la plupart des applications concernent les émetteurs vidéo sans fil, qui peut encoder le signal vidéo HDMI ou CVBS sur le flux numérique vivant en H.264 ou H.265, et le transférer au récepteur, Convertisseur CVBS en IP.
Le paramètre de carte de module de module d'encodeur de flux Ethernet HDMI et Composite CVBS vers IP peut être configuré par modification du logiciel UART. Veuillez nous contacter si vous avez besoin de personnaliser une fonction similaire pour répondre à votre projet.
Avantage:
Latence ultra-faible
Prise en charge H265 ou H264
Double encodage HDMI et CVBS
Deux entrées audio peuvent commuter
Interface utilisateur Web ou Commande UART AT du port série gestion de la configuration
- Encodage audio et vidéo H.265/H.264 à latence ultra-faible, prise en charge maximale de la capture et de l'encodage vidéo en temps réel 1080P60
- L'entrée HDMI ou AV est codée et émise vers un module sans fil via le port Ethernet. Le débit binaire d'encodage vidéo peut être ajusté dynamiquement.
- Support d'entrée audio et une sortie de décodage audio. (Fonctionnement à distance par commande UART AT, choisissez l'audio HDMI ou CVBS)
- Vous pouvez choisir entre un encodage HDMI ou AV pour deux vidéos avec la possibilité de contrôler la source d'entrée à l'aide d'une commande AT..
Fonctionnalité
La carte implémente l'encodage de compression audio et vidéo H.265/H.264, prend en charge jusqu'à l'encodage 1080P @ 60fps, et est rétrocompatible avec d'autres résolutions et encodages de fréquence d'images.
Entrée audio et vidéo
- Interface HDMI(audio+vidéo):1080 60P,1080 50P,1080 30P,1080 25P,1080 60je,1080 50je, 720 60P,720 50P,720 30P, …, divers modes adaptatifs (1080p, 1080je, 720p, 1024×768, 1280×1024);
- AV dans l'interface (l'audio + vidéo):720×480 60je(NTSC),720×576 50je(COPAIN), adaptative de mode. via l'interface audiovisuelle, ça peut être Line in Mic in.
- L'entrée audio par défaut est le même que l'interface d'entrée vidéo.
- L'interface d'entrée audio peut également être configurée via l'interface utilisateur Web lorsque le port série détecte l'audio.
- Les signaux des sources audio et vidéo sont encodés, et l'interface d'acquisition de source audio et vidéo peut également être configurée via le port série de configuration.
- L'interface d'acquisition de source audio et vidéo peut être commutée dynamiquement via des commandes de port série pendant le fonctionnement du système.
encodage vidéo: format H.265 ou H.264, le débit d'encodage peut être configuré.
Encodage audio: Encodage AAC. - En programmant un micrologiciel spécial HDMI + AV, la capture et l'encodage simultanés de la sortie audio de la carte(Sortie audio)
- La carte a une fonction de sortie de décodage audio intégrée(Sortie de ligne), qui peut être connecté à un casque externe ou à un amplificateur de puissance audio. L'audio est décodé et lu.
port Ethernet (interface Ethernet)
prend en charge notre module modulateur de transmission sans fil bidirectionnel, ou d'autres liens bidirectionnels tiers.
Interface de transmission sans fil( Interface principale FPC)
peut être connecté à notre module de transmission sans fil COFDM, et peut également être connecté à notre module de liaison de transmission sans fil bidirectionnel.
Données-UART
niveau TTL 3.3V, des paramètres tels que le débit en bauds de transmission peuvent être configurés. Lorsque la carte est via une liaison sans fil, le port série de données est utilisé pour la transmission transparente des données.
Contrôle-UART
niveau TTL 3.3V, qui peut être connecté à notre panneau de configuration des paramètres ou à un autre ordinateur supérieur pour configurer le système de carte d'encodage.
Interface USB hôte
mise à jour et maintenance du logiciel. (fonction enregistreur USB en option)

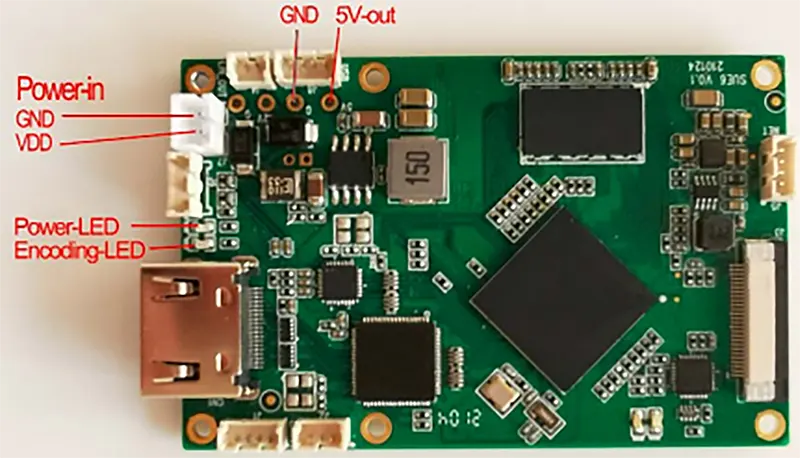

Tension d'alimentation
prend en charge la protection de connexion inverse de l'entrée d'alimentation, et prend en charge la plage d'entrée de puissance de 7note de distance facultative. Fournit une interface de sortie d'alimentation 5V. La consommation d'énergie de travail maximale est de 2,4 W (1080P60 encodage H.265), et le courant maximum est de 200mA.
Indicateur
indicateur de puissance, indicateur de travail d'encodage vidéo.

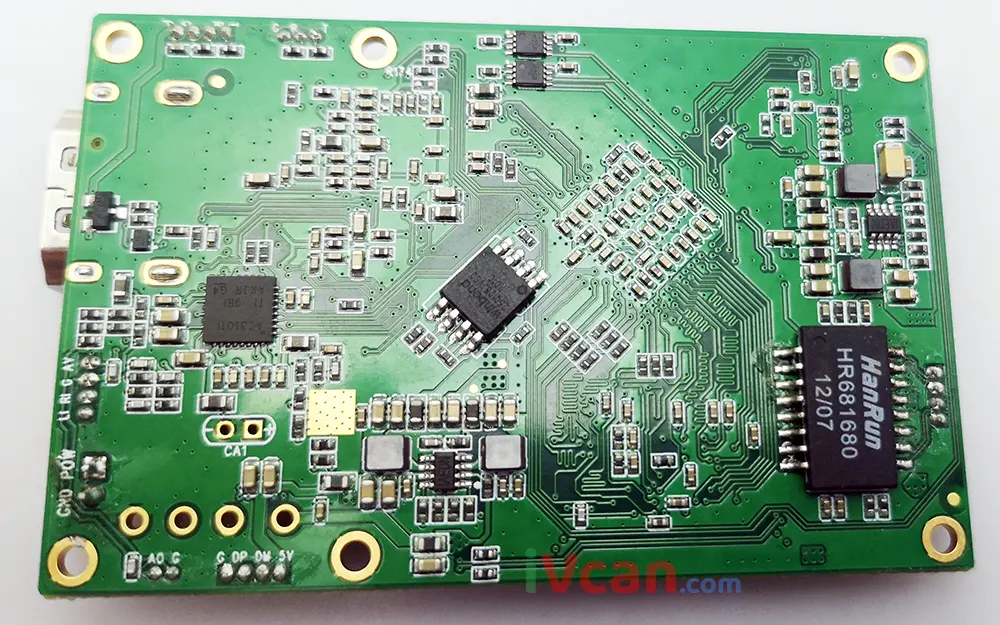

La taille de la carte d'encodeur HDMI vers IP est 70x45x1.2mm (LWH)
La hauteur du composant arrière est inférieure à 2,5 mm, et la hauteur du composant avant est inférieure à 6,8 mm.
Conseil poids
20.6 grammes.

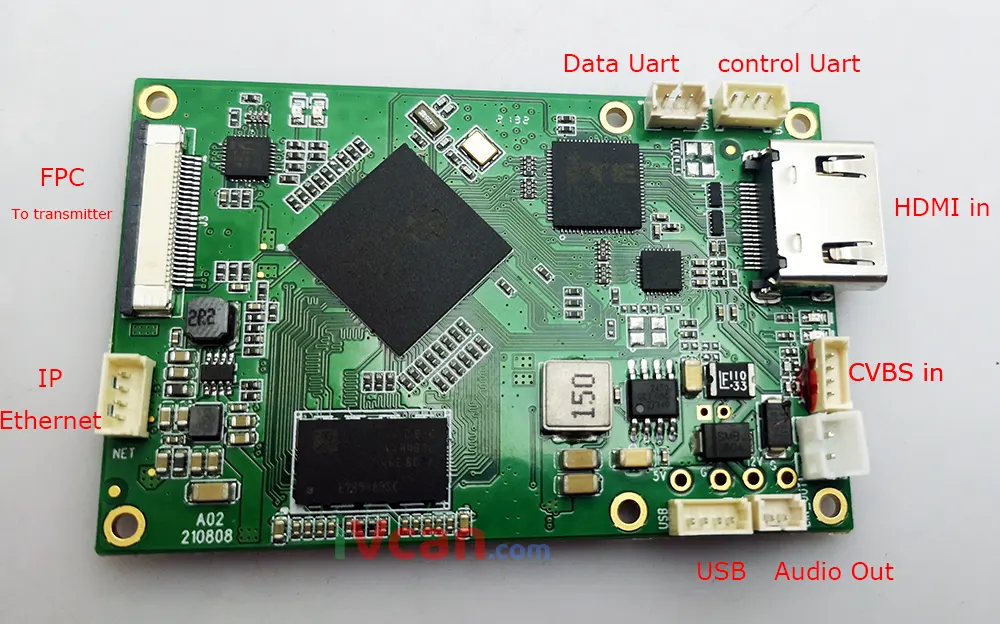

Signal d'interface
- AL (Audio à gauche), entrée audio canal gauche;
-
RA(Audio à droite), entrée audio canal droit;
-
GND, masse du signal;
-

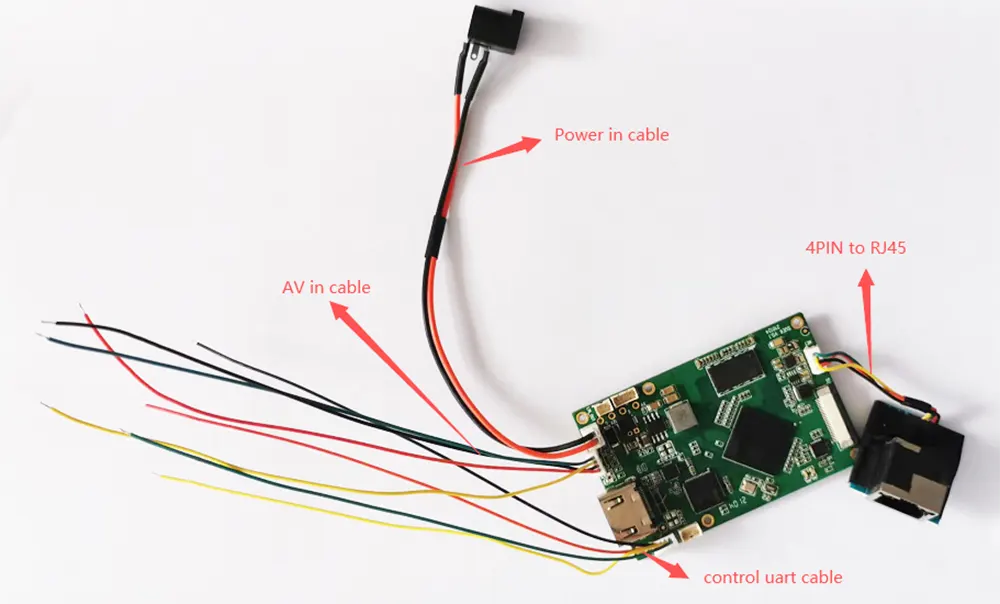

DE, entrée vidéo analogique. (Veuillez ignorer la couleur du câblage, assurez-vous que la quatrième prise est une entrée vidéo composite CVBS.)
UART de contrôle: Équipé d'un port série,4Prise BROCHE au pas de 1,25 mm, niveau TTL 3.3V, utilisé pour la configuration des paramètres de la carte, peut être connecté au panneau de configuration des paramètres Sihaida ou à un autre ordinateur hôte.
interface USB:4Prise BROCHE au pas de 1,25 mm, utilisé pour la mise à niveau et la maintenance du logiciel de la carte codeur.
Interface de sortie audio:2Prise BROCHE au pas de 1,25 mm, la carte a une fonction de sortie de décodage audio intégrée(Sortie de ligne), qui peut être connecté à un casque externe ou à un amplificateur de puissance audio. Décodez et lisez l'entrée audio du port réseau.
Ethernet: interface Ethernet,4Prise BROCHE au pas de 1,25 mm
Application
- Encodage vidéo terminé ou UAV
- Véhicule robotisé ou mini-contrôle
- Véhicules sans pilote UAV
- Sous-marin sans pilote
- La carte HDMI vers IP peut être un module de modulation COFDM RCB empilé et assemblé avec un module de transmission unidirectionnel COFDM. L'interface de connexion est FPC Main (26PIN câble plat câble flexible interface). Encodeur HDMI+AV + Module émetteur COFDM
- La carte d'encodeur HDMI vers IP PCBA est connectée à une liaison sans fil bidirectionnelle via le port réseau. En ce moment, les paramètres de fonctionnement peuvent être configurés via l'interface utilisateur Web du port réseau. Par exemple, définir le débit binaire d'encodage vidéo, Méthode d'encodage H264/H265, méthode d'entrée audio, débit en bauds du port série, etc.
- La carte peut être connectée au panneau de configuration des paramètres Control-UART pour définir les paramètres de fonctionnement.
- Version d'interface HDMI: HDMI V1.4
- Débit de données de sortie Ethernet: 100Calcul du taux de transmission du système de transmission sans fil COFDM
- Plage de température de fonctionnement: -40~85 degrés
- Système d'exploitation compatible: Linux embarqué

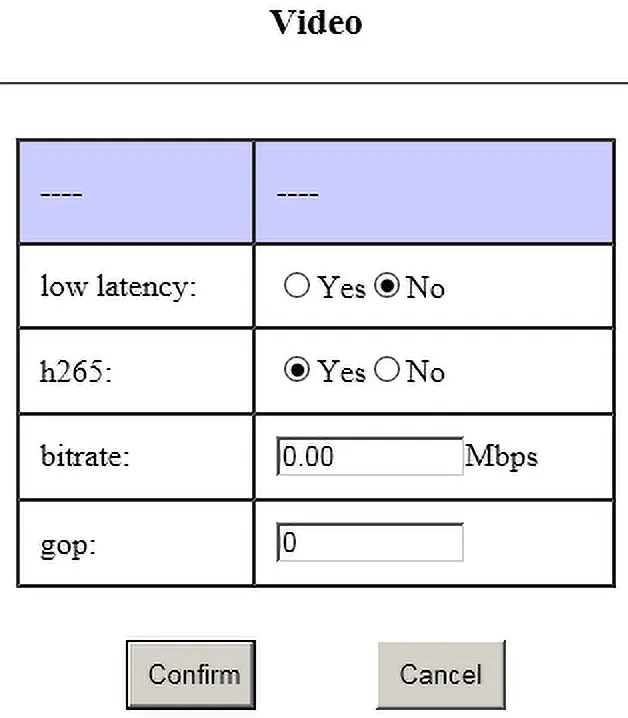

Gestion de l'interface utilisateur Web Paramétrage
FAQ

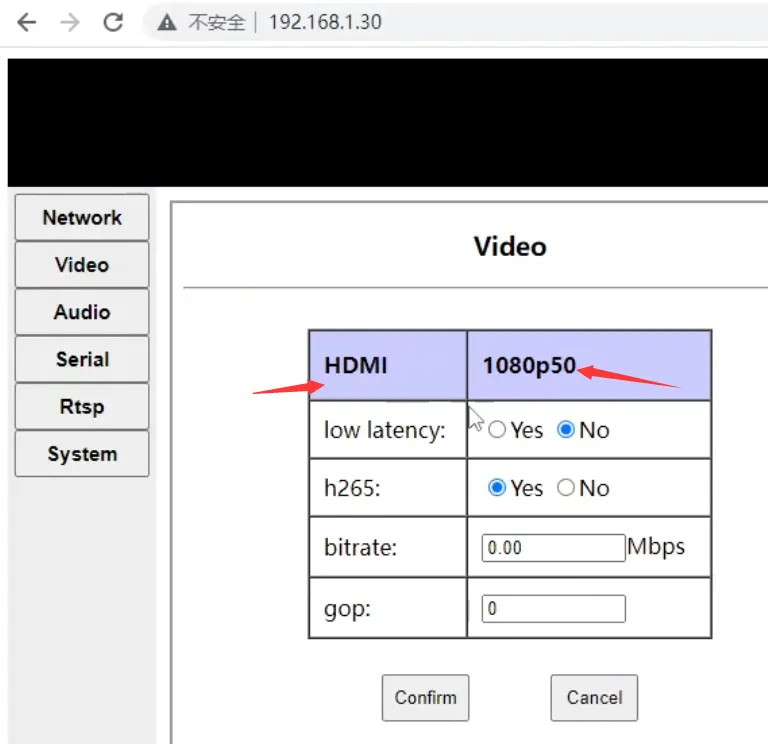

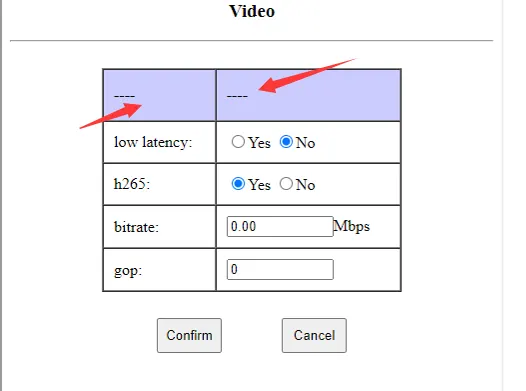

Cette carte d'encodage vidéo HDMI vers IP peut afficher la configuration actuelle des paramètres via l'interface utilisateur Web du port réseau et la modifier en fonction des besoins de l'application. via le navigateur de port réseau http://192.168.1.30/ (l'adresse IP de la carte d'encodage)
1. Veuillez vérifier l'interface utilisateur Web à partir du navigateur, à l'image ci-dessous, si l'entrée de la source vidéo est correcte, alors il montrera le CVBS ou HDMI à la flèche rouge.

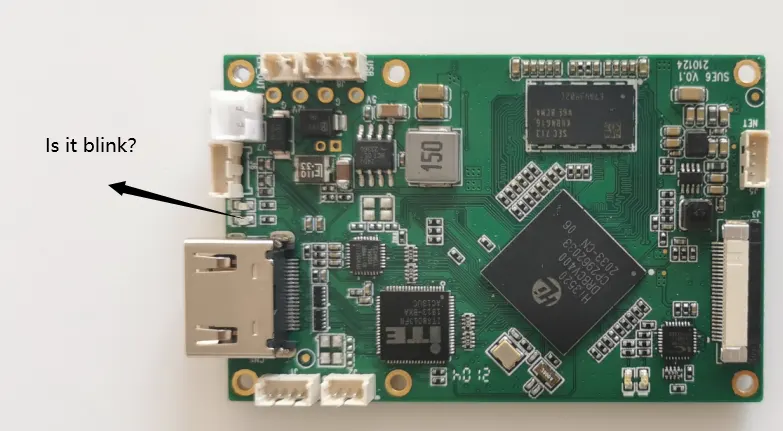

2. Veuillez vérifier que le voyant LED de la carte d'encodage HDMI clignote ou non.
S'il est vert et clignote, alors la source d'entrée vidéo fonctionne bien, sinon clignote, alors s'il vous plaît vérifier la source d'entrée vidéo est ok ou non.
Le débit d'encodage peut être configuré. Le serveur Web par défaut est défini sur 0.0 représenter l'auto (3.12Le Mbps sera utilisé en interne). Les clients peuvent modifier cette valeur. Par exemple, il est possible de configurer 1Mbps~2Mbps ou même moins.
1. Les grandes trames I sont sujettes à la perte de trames en raison de la transmission sans fil;
2. Si le paramètre gop est grand, la perte de l'image I entraînera un temps de récupération plus long après l'écran flou;
3. La différence de taille entre le cadre I et le cadre P est grande, ce qui augmentera le délai de transmission.
1、Tels que l'entrée de caméra 1080p60,Ce gop est réglé sur 60/120/180(Il n'est pas recommandé de régler trop grand)
2、Tels que l'entrée de caméra 1080p25,Ce gop est fixé à 25/50/75(Il n'est pas recommandé de régler trop grand)
3、Par exemple, l'entrée de la caméra 1080i60,En raison du besoin de désentrelacement,Tout l'encodage réel est 1080p30,Ce gop est réglé sur 30/60/90
peut être vu d'en haut,Incertain en raison de la fréquence d'images de la caméra d'entrée,Nous recommandons donc généralement de définir 0(Auto)
système de notation cvbs,copain est 25fps,ntsc est 30fps
disons mon pote,ce réglage gop 25/50/75
1、Les grandes trames I sont sujettes à la perte de trames en raison de la transmission sans fil;
2、gop ensemble grand,La perte d'images I entraîne un temps de récupération plus long après un écran flou;
3、Il y a une grande différence entre la taille du cadre I et du cadre P,augmentera le délai de transmission
Veuillez télécharger sur le lien ci-dessous.
Pulvérisateur_v4.2_2020.6.6
https://drive.google.com/file/d/1ihzUhfnx2Wo3zLO8UAs1aUQeLswonJD-/view?usp=sharing
Pulvérisateur_v4.3_2022.10.22
https://drive.google.com/file/d/1PQc-LZ55qGnjeMsjkHYSloHfY3NEUsGH/view?usp=drive_link
- Nous pouvons modifier le flux TS via UDP, mais le flux TS est un flux TS non standard que nous avons modifié, qui doit être interprété par notre carte décodeur ou lecteur spécial (Télécharger).
- Si vous êtes d'accord avec le protocole RTSP, VLC peut le jouer; si vous n'êtes d'accord qu'avec le flux TS (en raison de notre modification non standard), VLC ne peut pas le décoder et le lire, nous devons donc utiliser notre lecteur spécial. (Télécharger).
- Si vous souhaitez passer au flux MPEG-2 TS standard pour jouer avec VLC, notre ingénieur logiciel peut personnaliser le firmware pour vous (cela prendra quelques jours) moyennant un supplément de 500 USD.
- Nous utilisons des flux mpeg-2 non standard principalement pour les raisons suivantes:
- Le flux mpeg-2 ts standard a trop de surcharge en dehors des données effectives, le rendant impropre à une utilisation avec cofdm;
- Le flux mpeg-2 ts standard est difficile à mettre en œuvre la fonction de cryptage aes;
- Le flux mpeg-2 ts standard est difficile à obtenir une transmission transparente du port série (utilisé avec notre carte décodeur)
- Si vous n'avez pas besoin de notre carte décodeur, cryptage et transmission transparente du port série, il est également possible d'utiliser le flux standard mpeg-2 ts
- Il est recommandé d'essayer notre lecteur; dans les performances en temps réel, notre lecteur surpasse vlc.
L'algorithme du lecteur vlc ne prend pas en compte les performances en temps réel; Au lieu, il ajustera constamment son cache (seulement augmenter mais pas diminuer). Par conséquent, plus il est joué longtemps, plus le délai peut être long (surtout lorsqu'il est utilisé avec une liaison sans fil)
1. Le certificat SSL est le protocole HTTPS, nos produits ne le supportent pas maintenant, uniquement HTTP.
2. La carte d'encodeur par défaut via le protocole RTSP, RTSP n'est pas crypté. Vous pouvez définir un mot de passe plus long. Et changez-le fréquemment.
3. Si vous souhaitez chiffrer, vous devez utiliser une paire de nos cartes de codec (avec carte encodeur et décodeur comme TX et RX), avec protocole UDP, et ils utilisent le cryptage aes256. (Tout comme le niveau bancaire.)
Oui, Sûr, Contactez nous s'il vous plait. Permettez-moi de lister votre demande ci-dessous.
1. Nous devons prendre un signal vidéo PAL analogique composite et le transmettre en utilisant h264 sur MPEG2 TS. D'accord
2. La sortie doit être lisible via VLC. D'accord
3. UPD://@1030. D'accord
4. Le paquet de flux réseau de sortie doit être 188 octets standard mpeg2 TS. D'accord
5. Le schéma de compression est h. 264, Entrée CVBS PAL et sortie IP. D'accord
Sûr
Veuillez vérifier le lien ci-dessous
Commande COFDM UART AT pour l'émetteur et le récepteur.
Ou
Télécharger le Transmetteur COFDM Commande UART AT PDF.

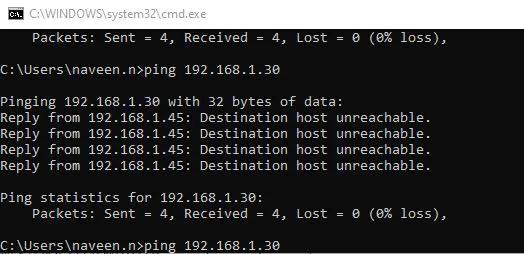

Veuillez suivre les points de contrôle ci-dessous pour confirmer.
- Après avoir connecté la carte encodeur à votre ordinateur par câble Ethernet, la LED du connecteur RJ45 doit clignoter ou non. (pour vérifier que la connexion Ethernet est ok ou non)
- Votre ordinateur est-il configuré avec l'ip de segment de réseau 192.168.1.x?
- Avez-vous modifié l'adresse IP par défaut de la carte d'encodage? Si l'adresse IP a changé, peut-être que vous pouvez télécharger et utiliser le logiciel ci-dessous pour trouver quelle adresse IP maintenant.
- Ou connectez directement le Câble UART de la carte d'encodage à l'ordinateur, et utilisez l'assistant de débogage du port série pour envoyer la commande ATGIP_.obtenir la commande d'adresse IP Vidéo de l'opération sur Youtube
Format
ATGIP_
Exemple: ATGIP_
Paramètre
Non
Utilisation
pour interroger l'adresse IP actuelle de l'extrémité de réception
Valeur de retour
Exemple:
ATGIP_
ATGIP192.168.0.215 OK
Remarque
- commande de requête
- Plus de commandes COFDM UART AT, veuillez vérifier ce lien. https://ivcan.com/encoder-modulator-decoder-demodulator-module-parameter/
Ces paramètres sont déterminés par la caméra, seul le capteur l'a.
Encore une question: À l'avenir, est-il possible d'intégrer ces fonctionnalités dans le côté sortie de l'encodeur (si nous recevons des commandes en volume) ?
Notre réponse: Ce sont les paramètres de l'ISP, et nos cartes d'encodage actuelles sont toutes bypass fai (parce que nous ne connectons pas le capteur, nous n'avons pas besoin et ne pouvons pas utiliser le FAI), nous ne pouvons donc pas ajouter ces paramètres.
Oui, Prise en charge de l'entrée CVBS NTSC et PAL, Détection et adaptation automatiques
- le outil de tableau de configuration des paramètres est principalement utilisé pour la fonction du module COFDM. Si vous achetez ce HDMI / Encodeur CVBS vers IP Vcan1746 séparément, vous n'avez pas besoin d'acheter un outil de tableau de configuration des paramètres, vous pouvez ajuster les paramètres via l'interface utilisateur Web.
- Bien sûr, si vous souhaitez utiliser l'outil de la carte de configuration des paramètres pour ajuster certains paramètres de la carte de l'encodeur, c'est aussi possible.
- Par exemple, le débit binaire d'encodage vidéo peut être configuré via l'interface utilisateur Web ou modifié via l'outil de carte de configuration de paramètres supplémentaires. L'interface Web peut configurer tous les paramètres, et l'outil de carte de configuration des paramètres ne peut ajuster que certains d'entre eux.
D'accord, veuillez vérifier le lien ci-dessous
Oui, si tu as besoin, nous pouvons vous proposer le firmware spécial pour avoir la fonction enregistreur USB.
Question: Votre DVR USB prend-il en charge la lecture sur la vidéo encodée?
Répondre: Non, L'USB a la fonction d'enregistrement. Vous devez y jouer sur un ordinateur, il ne peut pas lire directement sur la carte encodeur.
- Voulez-vous dire une entrée HDMI ou AV, ou avez-vous besoin de HDMI et AV pour prendre en charge deux entrées simultanées?
- Actuellement, il prend en charge l'entrée HDMI ou AV.
-
Vcan1746 ne peut actuellement choisir qu'un seul HDMI/AV, d'autres cartes peuvent répondre au firmware dont vous avez besoin, mais cette carte ne prend en charge que le SDI + Sortie AV/AHD.
-
Si nécessaire, vous pouvez évaluer la carte avec SDI + Entrée AV/AHD pour voir si elle répond à vos exigences. Si oui, notre HDMI + L'entrée AV Vcan1746 peut être identique plus tard.
-
Si vous avez vraiment besoin d'évaluer le HDMI + interface AV, veuillez d'abord acheter Vcan746 et graver le firmware d'expédition par défaut pour les tests. HDMI et AV peuvent être sélectionnés pour une utilisation. S'il y a un certain nombre de commandes de suivi, nous pouvons développer un firmware spécial pour prendre en charge l'entrée HDMI+AV en même temps.
-

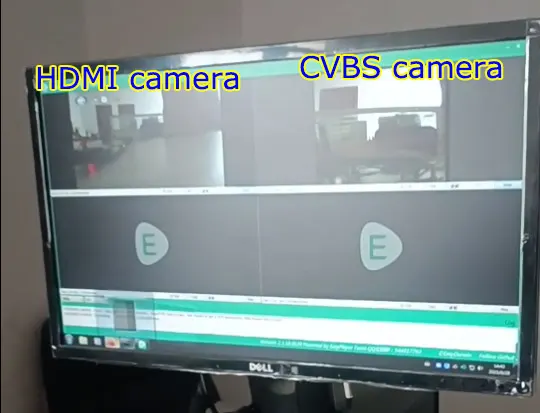

L'affichage de l'entrée vidéo HDMI et CVBS par deux canaux en même temps est similaire à Hikvision IPC, qui est divisé en débit binaire principal et sous-flux binaire. Le flux principal correspond au HDMI, et le sous flux correspond à CVBS.
- Nous pouvons désormais développer un nouveau firmware pour prendre en charge HDMI et CVBS pour la diffusion en direct en même temps., mais l'audio ne peut être sélectionné que parmi l'un des deux (le système sélectionne l'audio HDMI/audio analogique en fonction de la situation d'accès vidéo).
Prise en charge.
Our HDMI and CVBS input video encoding board has a USB interface, which can be used for USB recording. It can also be used as the input interface of a USB web camera.
De cette façon, our video encoding board can convert the signal of your USB web camera into a network interface, while supporting ultra-low latency and supporting h264 and h265 encoding.
Sources vidéo HDMI Entrée Encodeur de sortie Ethernet IP, Fonctionnement VLC RTSP
Plage de température de qualité industrielle de -40°C à 70°C Test Celsius
Prise en charge HDMI et CVBS 2 flux vidéo en même temps
Comment récupérer l'adresse IP de l'encodeur si vous oubliez
Plus de FAQ
FAQ sur les encodeurs et décodeurs vidéo
Code SH
8517629900, Certains de nos clients utilisent ce code HS pour votre référence.
Développement personnalisé de fonctions spéciales
-
Encodage vidéo double HDMI et CVBS
-
L'USB a une fonction d'enregistrement vidéo.
-
Gestion spéciale des formats d'encodage pour correspondre à votre carte décodeur personnalisée
