انتقال داده رادیویی تله متری دوربرد 2W PA 50km
فهرست مطالب
معرفی
The high-speed FM radio module Vcan1915, leveraging software-defined radio (SDR) فن آوری, offers a compact and dependable remote communication solution tailored for low-cost, space-constrained applications. Each module can be configured to operate within the 400, 900, یا 800 MHz frequency bands.
This series of high-speed frequency-hopping digital radios provides long-range, reliable communication with low latency and secure data transmission capabilities. The modules support full-duplex serial communication as well as diagnostic communication. علاوه بر این, the Vcan1915 excels in noise suppression and interference rejection, employing flexible frequency synthesis, مدولاسیون دیجیتال, and matched filter detection technologies.
With outstanding performance metrics, the Vcan1915 demonstrates excellent resistance to electromagnetic interference and ensures reliable communication. Its advanced encryption features position it as a leading product in the realm of digital transmission technologies.
امکانات
- Communication Modes: Supports point-to-point, نقطه به چند نقطه, TDMA, store-and-forward, and roaming capabilities.
- Configurable Frequency Bands: The software allows users to select operating frequencies of 400 مگاهرتز, 900 مگاهرتز, یا 800 مگاهرتز.
- High Air Speed: Achieves data rates of up to 345 kbps at 900 مگاهرتز.
- Advanced Noise and Interference Filtering: Features a four-level filtering system for ultra-low noise and interference suppression.
- Adjustable Transmit Power: Offers transmit power options of 2 W, 5 W, یا 25 W, which can be adjusted as needed.
- Robust Error Correction: Utilizes a 32-bit CRC with retransmission capabilities and selectable forward error correction for enhanced reliability.
- Independent Diagnostic Port: Provides real-time remote diagnostics and wireless network control through a dedicated diagnostic port.
- Energy Efficient: Designed with low power consumption in sleep and sensing modes.
- Industrial Temperature Range: Operates effectively across a wide industrial temperature range.
- اندازه فشرده: Features a very small form factor for easy integration into various applications.
- Durable Connection Options: Offers aviation and military-grade connection plug package options for enhanced durability.
- سازگاری پروتکل: Compatible with Microhard N920F and supports PCC, Trimble, and Satel GNSS/RTK data link protocols.
مشخصات:
|
فرکانس
|
410-480MHz/840-845MHz/902-928MHz
|
|
Spreading Method
Modulation Scheme
|
پرش فرکانس
GMSK,2GFSK,4GFSK,QPSK
|
|
تصحیح خطای جلو
|
همینگ, BCH, آسان, رید سلیمان, ویتربی
|
|
تشخیص خطا
|
32 بیت های CRC, ARQ
|
|
رمزگذاری
|
اختیاری(see-AES option)
|
|
برد
|
100کیلومتر
|
|
رابط سریال
|
3.3V CMOS, RS232/485(قابل انتخاب)
|
|
میزان باود سریال
|
300bps تا 230.4kbps
|
|
حالتهای عملیاتی
|
درجه فاصله اختیاری,درجه فاصله اختیاری, TDMA,فروشگاه&Repeater رو به جلو, همتا به همتا
|
|
Signals Interface
|
ال ای دی RSSI, ال ای دی های Tx/Rx,تنظیم مجدد, Config, بیدار شدن, RSmode,4 Digital inputs/ Outputs,1ورودی آنالوگ,1خروجی آنالوگ
|
|
Remote Diagnostics
|
ولتاژ باتری, درجه حرارت, RSSI, آمار بسته
|
|
Rejection
|
کانال مجاور @ 400 مگاهرتز:60 کانال جایگزین دسی بل @ 400 مگاهرتز:70 کانال مجاور دسی بل @ 900 مگاهرتز:57 کانال جایگزین دسی بل @ 900 مگاهرتز:65
دسی بل |
|
Core Voltage
|
3.3VDC برای 1W مورد نیاز است 3.6VDC برای 2W مورد نیاز است
|
|
مصرف برق (3.3V)
|
بخواب:＜1mA(آینده) dle: 20میلی آمپر
Rx به: 45mA to 98mA
Tx Peak: 2آ
|
|
اتصالات
|
انتن: UFL داده ها:80 SMT را پین کنید
|
|
زیست محیطی
|
-55℃ ~ + 85 ℃ 5~ 95٪ رطوبت,غیر متراکم
|
|
وزن
|
تقریباً. 5 گرم
|
|
ابعاد
|
تقریباً. 1.05″x1.3″x.13″ (26.5mm x 33 mm x 3.5 mm)
|
|
Approvals
|
قسمت FCC 15.247 در انتظار IC RSS210 در انتظار
قسمت FCC 15.90 در انتظار
IC RSS119 در انتظار
CE در انتظار
|

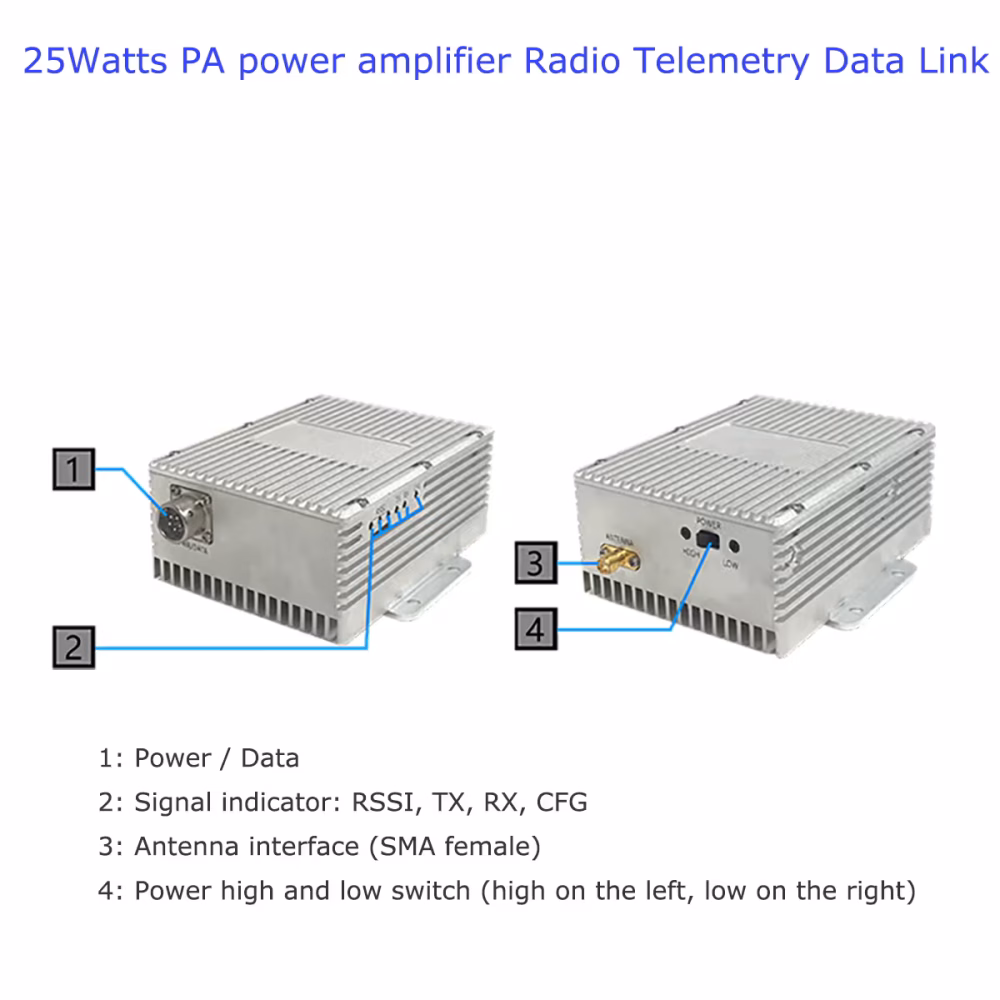

25Watt PA power amplifier Radio Telemetry Data Link
Download 25W specification PDF
محدوده ارتباطی: بیشتر از 100 کیلومتر, باز و بدون مانع
ولتاژ کاری: 10.5-16V
مصرف برق (12V): Rx به: 130میلی آمپر, Tx Peak: L 4A/H 6A
Connection Antenna SMA: 5-core aviation socket
محیط: -55℃ ~ + 85 ℃; 5~ 95٪ رطوبت, غیر متراکم
وزن: 451G
ابعاد 105×79.5x42mm
پرسش و پاسخ
Q: What protocol is used to transmit information in this Radio Telemetry Data Link?
آ: انتقال شفاف.
