ISDB-T ماژول تلویزیون ISDB-T دمدولاتور + رمز گشا

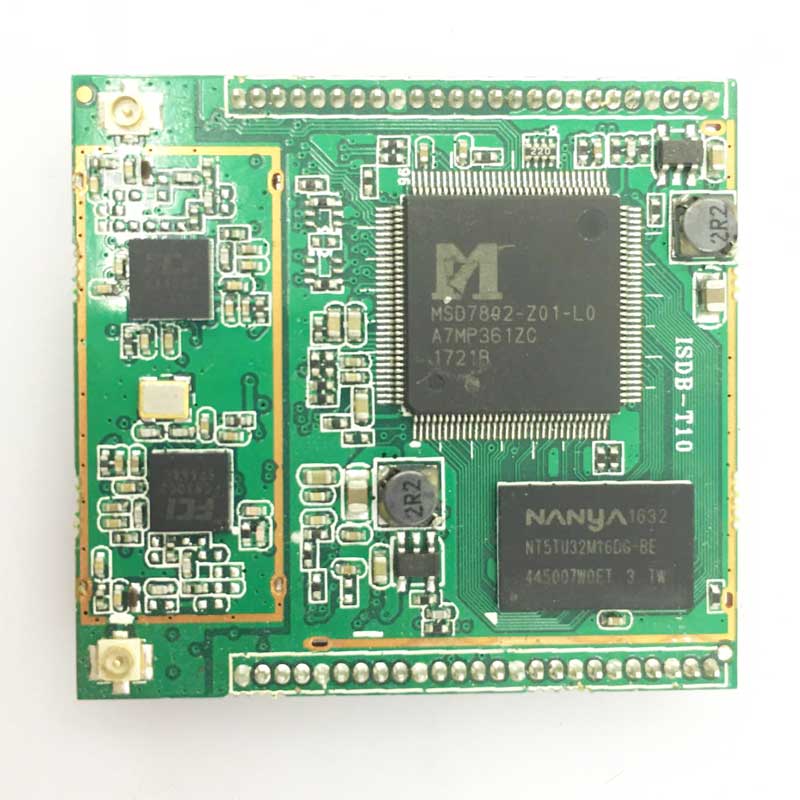

ISDB-T10: دو تیونر دو آنتن
ISDB-T9: یکی از تیونر یک آنتن
ISDB-T, از تمام بخش پشتیبانی می کند, یک بخش
تابع اختیاری: صفحه لمسی / کنترل مادون قرمز
فهرست مطالب
ویژگی
ISDB-T تلویزیون دیجیتال ماژول بخش کامل و یا یک بخش
محدوده فرکانس[ژاپن：90مگاهرتز ~ 770MHz ] (VHF & UHF)
اندازه: 40(W) ایکس 43(L) ایکس 5.0(T) میلی متر
قیاسی & خروجی AV دیجیتال, خروجی جزء
UART / IR رابط کنترل از راه دور
انطباق کامل با استاندارد ISDB-T
حساسیت بالا
ورودی ولتاژ：+ 3.3V
پشتیبانی ارتقاء کارت TF
بخش کامل ISDBT پشتیبانی BCAS پشتیبانی
ماژول کامل گیرنده نوع ترکیبی ISDB-T نوع رابط
تیونرهای دوقلو با جعبه تلویزیون با ساختار متنوع برای رانندگی با سرعت بالا
ظاهر کوچک, نصب آسان
طراحی خاص برای استفاده از ماشین, پشتیبانی با سرعت بالا بالا 230km / ساعت
پشتیبانی از MPEG-2 MP / HL, MPEG-4, رسیور H.264
رسیور های صوتی: MPEG-2 AAC
پشتیبانی از منوی زبان OSD چند: انگلیسی, پرتغالی (برزیل), اسپانیایی (شیلی, پرو, کاستاریکا, آرژانتین)
EPG (راهنمای برنامه الکترونیکی) عملکرد
جستجو کانال با خودکار / دستی اسکن
پورت USB: برای به روز رسانی نرم افزار(پایه ای)
خروجی / V： آنالوگ کامپوزیت 2 CH استریو L/R(پورت RCA ,پایه ای)
خروجی HDMI
کاربرد
دستگاه های ناوبری شخصی (ناوی / GPS)
تلویزیون موبایل, تلویزیون اتومبیل
SET TOP BOX, صفحه اصلی جعبه تلویزیون
قابل حمل و دستگاه های دستی با ISDB-T

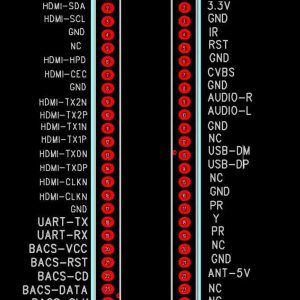

پین تعریف
| پین بدون. | سنجاق 1 | سنجاق 2 |
| 1 | GND | 3.3V |
| 2 | HDMI SDA | 3.3V |
| 3 | HDMI-SCL | GND |
| 4 | GND | و |
| 5 | NC | RST |
| 6 | HDMI-HPD | GND |
| 7 | HDMI-CEC | CVBS |
| 8 | GND | GND |
| 9 | HDMI-TX2N | AUDIO-R |
| 10 | HDMI-TX2P | AUDIO-L |
| 11 | HDMI-TX1N | GND |
| 12 | HDMI-TX1P | NC |
| 13 | HDMI-TXDN | USB-DM |
| 14 | HDMI-TXDP | USB-DP |
| 15 | HDMI-CLKN | NC |
| 16 | HDMI-CLKN | GND |
| 17 | GND | روابط عمومی |
| 18 | UART-TX | و |
| 19 | UART-RX | روابط عمومی |
| 20 | BACS-VCC | NC |
| 21 | BACS-RST | GND |
| 22 | BACS CD | ANT-5V |
| 23 | BACS-DATA | NC |
| 24 | BACS-CLK | NC |
| 25 | GND | GND |
پرسش و پاسخ
| سوال | است همچنین ممکن است برای سفارشی کردن این ماژول برای دریافت کدهای شخصیت از یک رابط خارجی از طریق UART / رابط کاربری و صفحه نمایش شخصیت I2C مثل فوق العاده زیرنویس? |
| پاسخ | بله, UART / پروتکل I2C موجود است. |

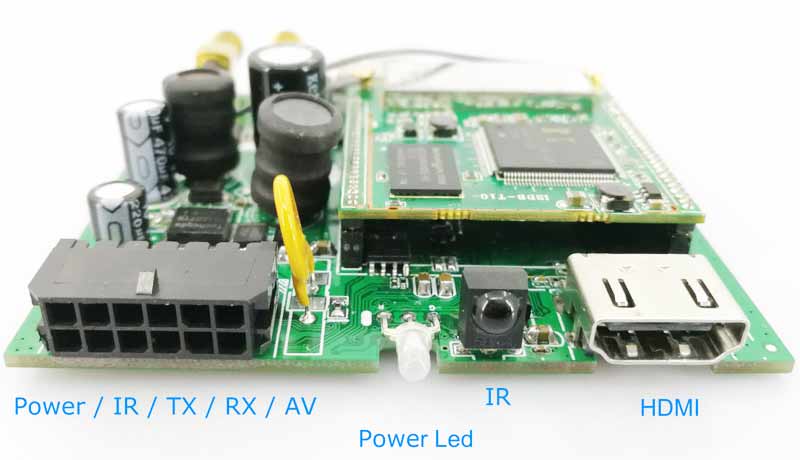

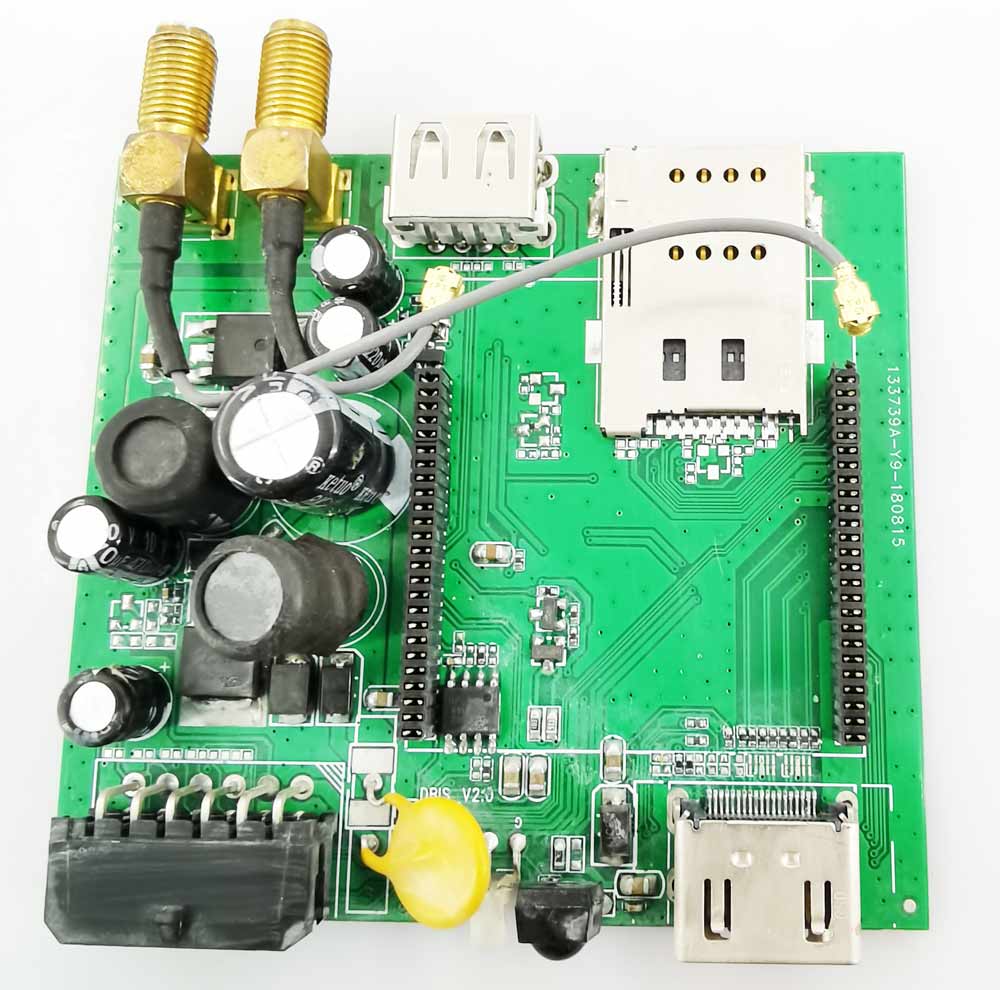

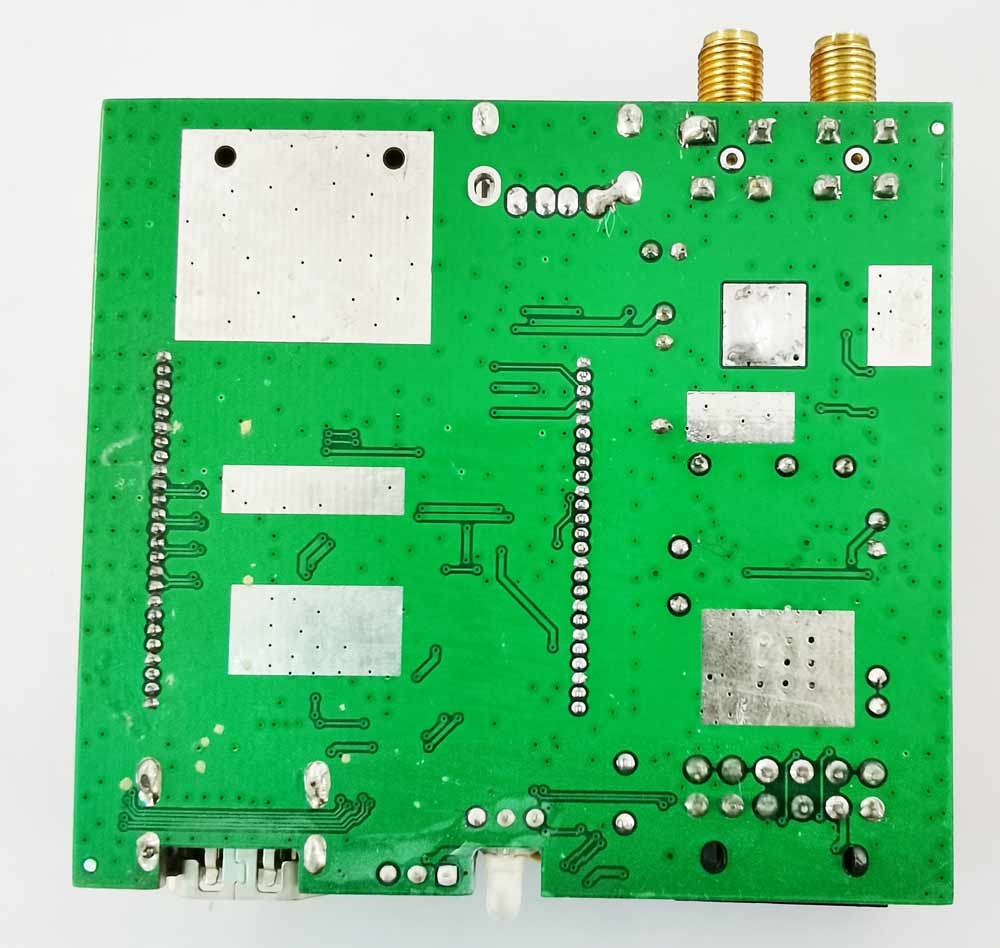

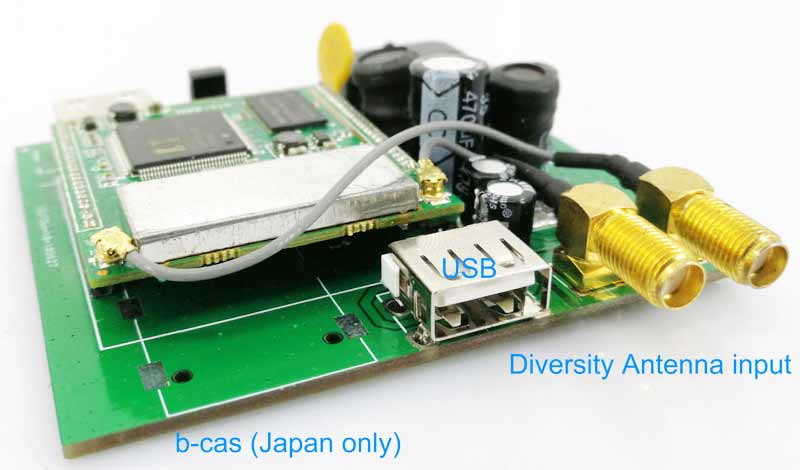

در اینجا ماژول ISDB-T با برد پایین است

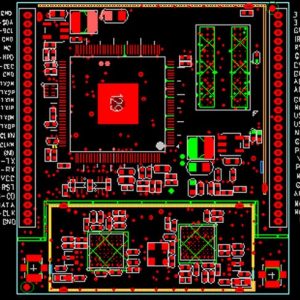

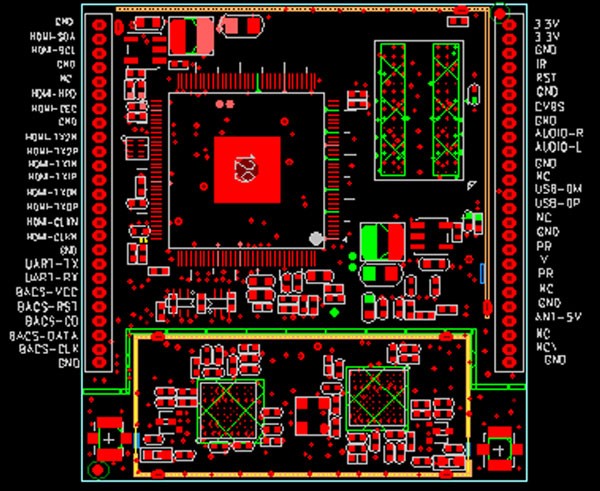

اگر می خواهید اطلاعات طراحی PCBA و چیدمان بالا را برای مهندس خود برای توسعه پروژه شما داشته باشید, لطفا لینک زیر را دانلود کنید.
