ورودی HDMI به رابط کاربری وب رمزگذار IP، سیستمی برای انتقال ورودی ویدیوی HDMI ما، خروجی اترنت جریان زنده IP RJ45 است.. آدرس IP پیش فرض ورودی HDMI ما به برد ماژول رمزگذار IP است HTTP://192.168.1.30. اگر رایانه شما بتواند به این آدرس پینگ کند, لطفا این آدرس IP را در مرورگر باز کنید. شما می توانید پیکربندی پارامتر فعلی را مشاهده کنید یا آن را با توجه به نیازهای برنامه تغییر دهید.

توجه داشته باشید: برای تغییر هر پارامتر پیکربندی از طریق رابط کاربری وب, سیستم سخت افزاری باید دوباره راه اندازی شود تا پیکربندی تغییر یافته اعمال شود.

ورودی HDMI به تنظیم رابط کاربری وب رمزگذار IP

1. صفحه منوی شبکه

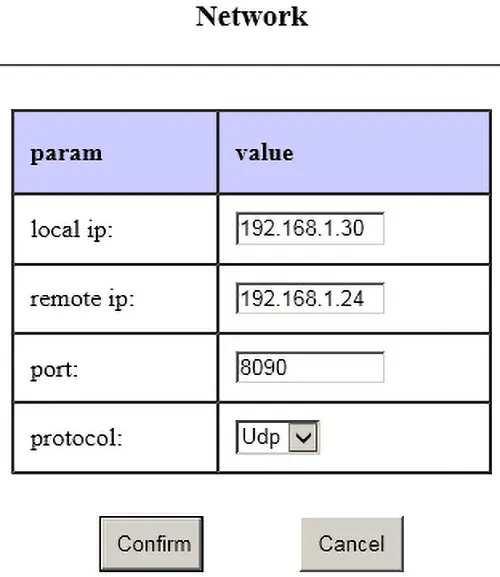

HDMI input to IP encoder web UI network — ورودی HDMI به شبکه UI وب رمزگذار IP

IP محلی: آدرس IP پیش فرض ورودی HDMI به برد ماژول رمزگذار IP;

آی پی از راه دور: آدرس IP سیستم رمزگشایی پشتیبانی از راه دور که از طریق شبکه تحویل داده می شود. داده های ویدیویی کدگذاری شده توسط برد رمزگذاری و داده های پورت سریال و داده های صوتی جمع آوری شده توسط برد رمزگذاری (برد رمزگذاری به طور کلی دارای یک پورت داده سریال و یک رابط ورودی صوتی است) از طریق پورت اترنت به سیستم رمزگشایی در انتهای شبکه ارسال می شود. داده های پورت سریال سیستم رمزگذاری به پورت سریال برد رمزگشایی IP از راه دور منتقل می شود..

تنظیم IP از راه دور فقط در صورتی در دسترس است که یک جفت از آن را خریداری کرده باشید تابلوها از جمله فرستنده و گیرنده.

بندر: شماره پورتی که داده های کدگذاری شده از طریق UDP به آن ارسال می شود (شماره پورت پیکربندی شده در سمت رمزگشا باید با شماره پورت پیکربندی شده در سمت رمزگذار یکسان باشد.).

پروتکل: پروتکل حمل و نقل مورد استفاده توسط سیستم رمزگذاری را پیکربندی کنید. به صورت پیش فرض, پروتکل UDP تاخیر را به حداقل می رساند, و از انتقال نقطه به نقطه UDP-TS داده های ویدئویی بین سیستم ها پشتیبانی و رمزگشایی می کند. پروتکل RTSP از انتهای رمزگشایی برای انجام RTSP بر حسب تقاضا پشتیبانی می کند (مشابه روش دوربین IP). هر دو به این معنی است که پخش ویدئو با پروتکل UDP و پروتکل RTSP به طور همزمان انجام می شود..

2. صفحه منوی ویدیو

HDMI input to IP encoder web UI operation instruction 1 — ورودی HDMI به ویدیوی رابط کاربری وب رمزگذار IP

زمان تاخیر کم: گزینه حالت رمزگذاری با تاخیر کم. فقط زمانی که سیستم رمزگشایی با تاخیر کم H264 متصل باشد (سیستم رمزگشایی مربوطه نیز روی تنظیم شده است “زمان تاخیر کم”), بله را می توان در اینجا بررسی کرد. برای اتصال به هر سیستم رمزگشایی H265 و H264 دیگر, شماره را اینجا چک کنید. (ویژگی low-latency فقط برای مدل هایی قابل استفاده است که از کدک با تاخیر کم پشتیبانی می کنند, لطفا برای جزئیات با شرکت مشورت کنید).
H265: اگر کدگذاری H265 مورد نیاز است (فقط برای مدل هایی که از کدگذاری H265 پشتیبانی می کنند, لطفا برای جزئیات با شرکت مشورت کنید), بله را اینجا بررسی کنید. بررسی No به معنای رمزگشایی H264 است.
میزان ارسال بیت: حداکثر تنظیم میزان بیت رمزگذاری ویدیو. 0 به معنای استفاده از تنظیمات پیش فرض سیستم است (حداکثر جریان رمزگذاری ویدیوی پیش‌فرض سیستم 3.12 مگابیت در ثانیه است).
GOP: رمزگذاری ویدیو تنظیم فاصله فریم I, 0 به معنای تنظیمات پیش فرض سیستم است.

3. صفحه منوی صوتی

HDMI input to IP encoder web UI operation instruction 2 — ورودی HDMI به صدای رابط کاربری وب رمزگذار IP

سمعی:
بر —- عملکرد ضبط و کدگذاری ورودی صدا را روشن کنید;
خاموش —- عملکرد ضبط و کدگذاری ورودی صدا را خاموش کنید.
مرداد: سیستم رمزگذاری می تواند داده های صوتی ارسال شده توسط سیستم رمزگشایی از راه دور را از طریق شبکه برای رمزگشایی و خروجی دریافت کند..
بله —-خروجی رمزگشایی صدا را فعال کنید;
خیر—-عملکرد خروجی رمزگشایی صدا را غیرفعال کنید.
آین:
خودکار—-سیستم به طور خودکار صدا را از رابط ورودی ویدیوی فعلی ضبط می کند; مثلا, زمانی که کانال ورودی ویدیوی فعلی HDMI باشد, برای ضبط صدای دیجیتال از رابط HDMI، Auto را انتخاب کنید; وقتی کانال ورودی ویدیوی فعلی AV باشد, برای ضبط صدای دیجیتال از رابط HDMI، Auto را انتخاب کنید. ضبط صدای آنالوگ از رابط AV.
مهندس—-این سیستم فقط صدای آنالوگ را از رابط AV می گیرد.
توجه داشته باشید: هنگامی که پشتیبانی صوتی معکوس مورد نیاز است (رمزگشای ویدیو صدا را به رمزگذار ویدیو ارسال می کند), ورودی صدا (عین) اینجا باید در حالت Anlg پیکربندی شود.
لین:
میکروفون —- صدای آنالوگ را از رابط AV در حالت میکروفون ضبط کنید. (اتصال سخت افزاری سیستم رمزگذاری نیز باید در حالت Mic باشد)
لین —- صدای آنالوگ را از رابط AV در حالت Line in جمع آوری کنید. (اتصال سخت افزاری سیستم رمزگذاری نیز باید در حالت Line in باشد)

4. صفحه منوی سریال

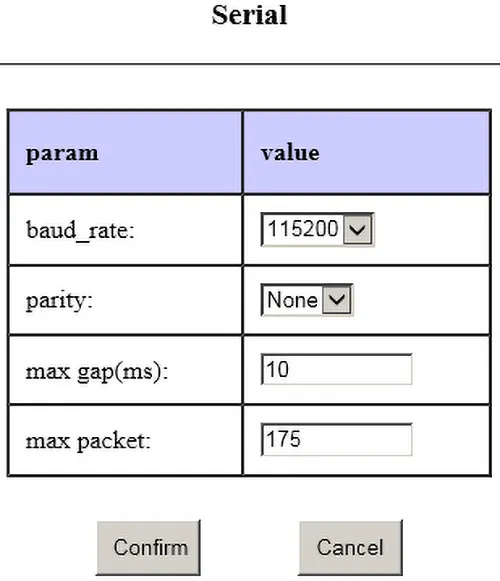

HDMI input to IP encoder web UI operation instruction 3 — ورودی HDMI به سریال UI وب رمزگذار IP

برد کدگذاری HDMI به IP ما دارای یک پورت سریال داده است. هنگامی که داده های پورت سریال جمع آوری شده توسط برد رمزگذار باید از طریق شبکه به پورت سریال مربوطه برد رمزگشا از راه دور منتقل شود., پارامترهای ارتباطی پورت سریال در اینجا تنظیم می شوند. اگر از پورت سریال برد رمزگذاری استفاده نشود, تنظیمات اینجا هیچ تاثیری بر سایر عملکردهای سیستم ندارد.

نرخ باود: نرخ باود پورت سریال داده برد رمزگذاری را تنظیم کنید.
برابری: حالت برابری پورت سریال داده برد رمزگذاری را تنظیم کنید.
هیچ / فرد / زوج مطابقت ندارد: بدون برابری / برابری فرد / حالت برابری زوج.
حداکثر فاصله(خانم): حداکثر فاصله انتقال داده های پورت سریال را تنظیم کنید (برای اطمینان از عملکرد زمان واقعی).
بسته حداکثر: حداکثر اندازه بسته داده های پورت سریال را تنظیم کنید (اگر از طریق یک لینک بی سیم منتقل شود, باید از بزرگ بودن بسته IP انتقالی خودداری کرد).

5. صفحه منوی RTSP

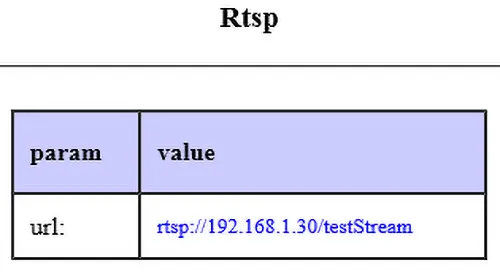

HDMI input to IP encoder web UI operation instruction 4 — ورودی HDMI به RTSP وب UI رمزگذار IP

هنگامی که پروتکل انتقال ماژول رمزگذاری برای استفاده از Rtsp در آیتم منوی Network تنظیم شده است, از طریق این صفحه می توانید URL دسترسی به جریان ویدیویی سیستم رمزگذاری را در زمان واقعی مشاهده کنید. مشتری RTSP (VLC, و غیره.) می توانید از طریق این URL به جریان ویدیوی RTSP سیستم رمزگذاری دسترسی داشته باشید.
(توجه داشته باشید که حروف بزرگ و کوچک نمی توانند اشتباه باشند)
