برد تبدیل داخلی TX900 را برای تغییر RS232 به TTL تغییر دهید. (UART)
مودم پیشفرض پیوند داده ویدیوی بیسیم TTL است. که ماژول اصلی TX900 است, که یک فرستنده و گیرنده ویدئوی بی سیم دوربرد است.
اگر مشتری نیاز خاصی نداشته باشد, پورت داده پیش فرض TX900 RS232 است.
کنترل پرواز, Pixhawk, و پورت داده نیاز به TTL دارد.
بنابراین چگونه می توانیم RS232 را به TTL فرستنده و گیرنده ویدئوی بی سیم دوربرد تغییر دهیم؟?
لطفا فلز TX900 را باز کنید, تابلویی را مانند تصویر زیر پیدا خواهید کرد.
سمت چپ TTL است, 6 عدد مقاومت صفر بیشتری وجود دارد و دو چیپ ست وجود ندارد.
سمت راست RS232 است, دو چیپست بیشتر و هیچ مقاومت 6 pca صفر وجود دارد.
TX900 SBU در به کنترلر از راه دور روی زمین متصل می شود.
TX900 sbus بیرون در هوا به کنترل کننده پرواز متصل می شود.
New RS232 to TTL data interface adapter board
If your order was shipped recently and the TX900 is equipped with our updated and optimized adapter board, please follow this method.
Please check the screenshot below. If you want to change the D3 serial port to TTL level, remove R1, R2, R20, and R22, and solder 22 ohm resistors (یا 0 اهم) to R13 and R15.

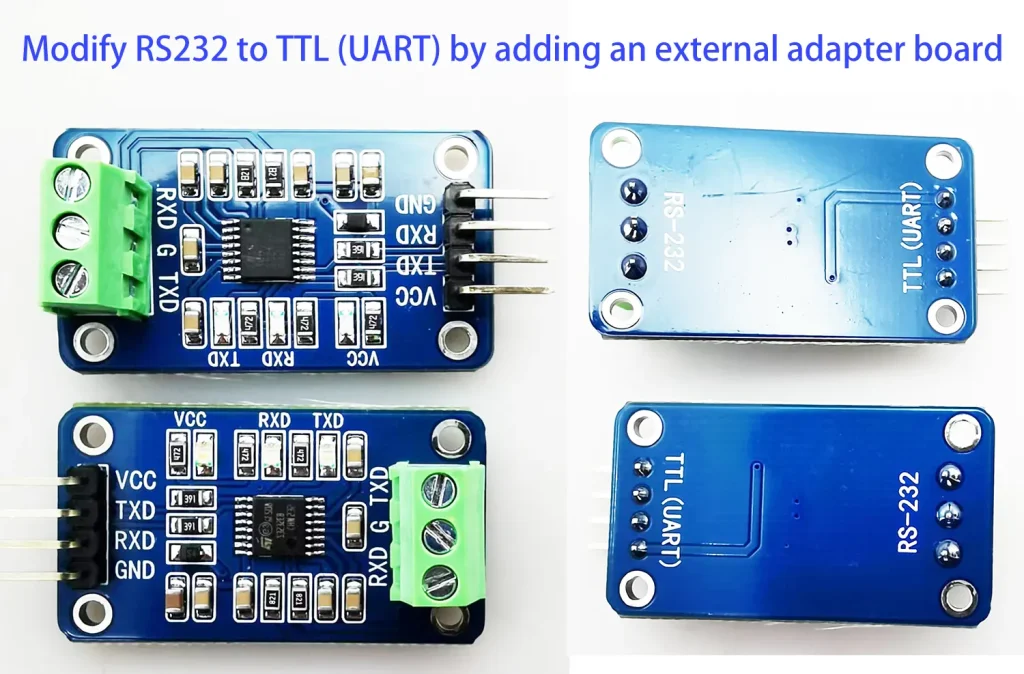

RS232 را به TTL تغییر دهید (UART) با اضافه کردن یک برد آداپتور خارجی
RS232 را به RS485 تغییر دهید

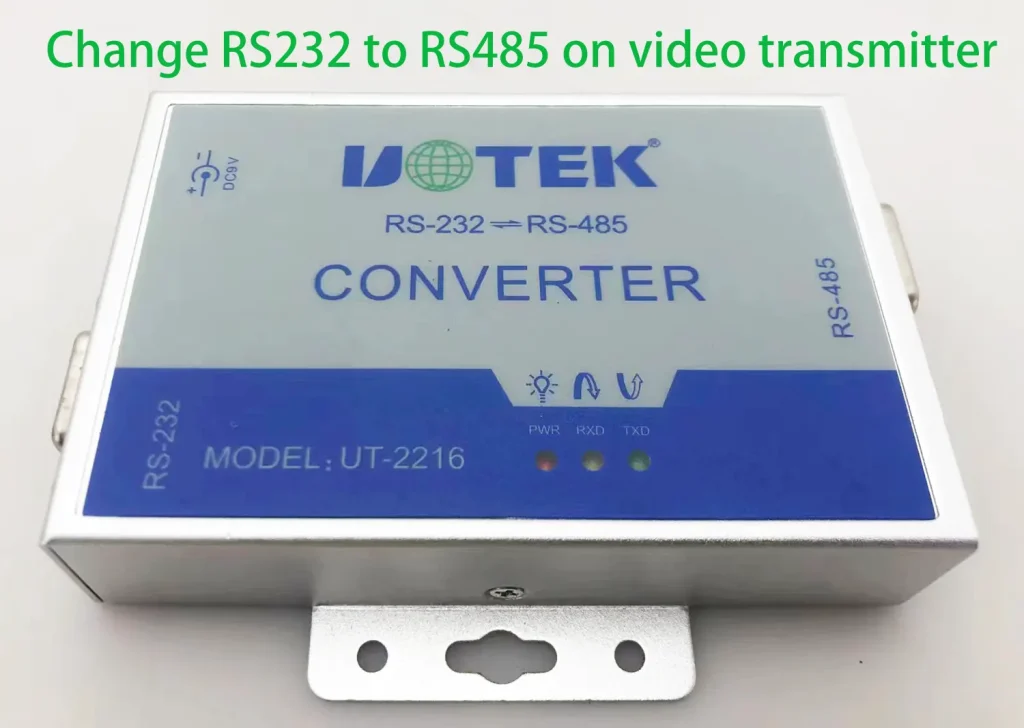

به دلیل اندازه کوچک tx900, تبدیل مستقیم RS232 به ماژول داخلی RS485 دشوار است. اگر به رابط داده RS485 نیاز دارید, همانطور که در تصویر زیر نشان داده شده است می توانیم یک جعبه مبدل در خارج از جعبه اضافه کنیم:
TX900 Data Port Define Suggestion
مشتریانی که از رابط SBU استفاده می کنند اساساً به هواپیماهای بدون سرنشین متصل می شوند; علاوه بر استفاده از رابط SBU, این نوع تقاضا همچنین نیاز به اتصال به رابط تله متری کنترل پرواز TTL دارد. در حال حاضر, مشتریان ترجیح می دهند از طریق یک سریال به شبکه اتصال به رابط Telemetry متصل شوند. D1 برای اتصال SBU یا سریال به شبکه قابل استفاده نیست, بنابراین فقط درگاه سریال D3 می تواند به درگاه تله متری کنترل پرواز وصل شود. از این رو, برای مشتریانی که به رابط SBU نیاز دارند, توصیه می شود D2 برای SBU استفاده شود, D3 از سطح TTL استفاده کنید, و D1 به مشتری بستگی دارد.
