آنتن همه جانبه

فرکانس	کسب کردن	اندازه	MآتیهRمنآمن
1420-1530MHz	2دBمن	φ1 ایکس 15سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1420-1530MHz	2دBمن	φ1.3 ایکس 12سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1370-1450MHz	2دBمن	φ1.3 ایکس 16سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1420-1530MHz	2دBمن	φ4.1 ایکس 2.6جمتر	ABS
902-928MHz	2دBمن	φ1 ایکس 15سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
902-928MHz	2دBمن	φ1.3 ایکس 17سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
840-845MHz	2دBمن	φ1.3 ایکس 16سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
806-826MHz	2دBمن	φ3.8 X 25 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان

آنتن فنر جاذب شوک همه جانبه

فرکانس	کسب کردن	اندازه	MآتیهRمنآمن
1420-1530MHz	3دBمن	φ1.6 ایکس 25سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1420-1530MHz	4دBمن	φ1.6 ایکس 35سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1370-1450MHz	5دBمن	φ1.6 ایکس 50سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1370-1450MHz	6دBمن	φ1.6 ایکس 60سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
802-926MHz	4دBمن	φ1.6 ایکس 55سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
566-678MHz	4دBمن	φ1.6 ایکس 70سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
634-674MHz	6دBمن	φ2 ایکس 120سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
512-562MHz	6دBمن	φ1.4 ایکس 140سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
806-826MHz	2دBمن	φ3.8 ایکس 25سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان

آنتن غازی انعطاف پذیر همه جهته

فرکانس	کسب کردن	اندازه	MآتیهRمنآمن
566-678MHz	1دBمن	φ1.3 X 28 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
566-803MHz	2+1دسی 3+1دBمن	φ1.6 X 60 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
806-826MHz	2دBمن	φ1.3 X 36 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
703-803MHz	4.5دBمن	φ1.3 X 47 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1420-1530MHz	2دBمن	φ1.3 ایکس 25سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1420-1530MHz	3دBمن	φ1.3 X 31 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1350-1450MHz	4دBمن	φ1.3 X 60 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1370-1450MHz	5دBمن	φ1.6 X 50 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
1370-1450MHz	6دBمن	φ1.6 X 60 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
802-926MHz	4دBمن	φ1.6 ایکس 55سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
566-678MHz	4دBمن	φ1.6 X 70 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
634-674MHz	6دBمن	φ2 X 120 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
512-562MHz	6دBمن	φ1.4 X 140 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان
806-826MHz	2دBمن	φ3.8 X 25 سانتی متر	FمنبهRGمنآبازدید کنندگانبازدید کنندگان

آنتن تیغه ای هوابردمدل

فرکانس	کسب کردن	اندازه	ماده
1420-1530مگاهرتز	2دسی	2.7 ایکس 2.4 X 12 سانتی متر	3-ABS اثبات شده
1420-1530مگاهرتز	2دسی	11.6 ایکس 8 X 15.5 سانتی متر	فایبرگلاس
1350-1470مگاهرتز	4دسی	9.2 ایکس 4.2 X 32.5 سانتی متر	3-ABS اثبات شده
1350-1470مگاهرتز	6دسی	9.2 ایکس 4.2 X 48 سانتی متر	3-ABS اثبات شده
566-678مگاهرتز	1دسی	9.2 ایکس 4.2 X 16 سانتی متر	3-ABS اثبات شده
566-678مگاهرتز	1دسی	11.6 ایکس 8 X 15.5 سانتی متر	فایبرگلاس
840-845مگاهرتز	1دسی	9.2 ایکس 4.2 X 16 سانتی متر	3-ABS اثبات شده
840-845مگاهرتز	1دسی	11.6 ایکس 8 X 15.5 سانتی متر	فایبرگلاس
240-320مگاهرتز	2دسی	9.2 ایکس 4.2 X 16 سانتی متر	فایبرگلاس

3-ABS اثبات شده: ABS با کیفیت بالا, ضدآب, ضد گرد و غبار و مقاوم در برابر خوردگی

1. پهپاد پهپاد افزایش و طول فرکانس آنتن

طبقه بندی آنتن در انتقال فیلم بی سیم پهپاد

در سیستم های انتقال ویدیوی بی سیم و بی سیم پهپاد, آنتن ها نقش مهمی در تعیین فاصله انتقال دارند, ثبات سیگنال, عملکرد ضد مداخله, و قابلیت اطمینان کلی. آنتن ها را می توان بر اساس استانداردهای مختلف طبقه بندی کرد:

---

1. با الگوی تابش

• آنتنهای همه جانبه

  • سیگنال های تابش به طور مساوی در 360 درجه در صفحه افقی.

  • مزیت: پیوندهای پایدار را حفظ کنید در حالی که پهپاد در حال حرکت و تغییر جهت گیری است.

  • استفاده مشترک: سطح هوا, کنترل کننده های زمین دستی.

  • نمونه: آنتنای, آنتن های همه جانبه فایبرگلاس.

• آنتنهای جهت دار

  • تمرکز انرژی را در یک جهت خاص برای افزایش بالاتر و محدوده انتقال طولانی تر.

  • مزیت: عالی برای انتقال از راه دور و ارتباطات نقطه به نقطه.

  • اشکال: نیاز به تراز کردن به پهپادها.

  • استفاده مشترک: ایستگاه های زمینی و گیرنده های ثابت.

  • نمونه: آنتنای یاگی, آنتنای تابلو, آنتنهای مشبک.

---

2. توسط سناریوی برنامه (محل استقرار)

• آنتن های پهپادهای هوایی

  • سبک وزن, فشرده, مقاوم در برابر ارتعاش, غالباً همه جانبه برای اطمینان از اتصال پایدار در پرواز.

  • نمونه: آنتن های شلاق کوچک, آنتنای پچ, آنتن های PCB تعبیه شده.

• آنتنهای ایستگاه زمینی

  • محدودیت وزن کمتری, می تواند از آنتن های بزرگ جهت بالا برای گسترش فاصله انتقال استفاده کند.

  • نمونه: آنتنای یاگی, آنتنای فایبرگلاس, آنتن های پانل بالا.

---

3. با ساختار و طراحی

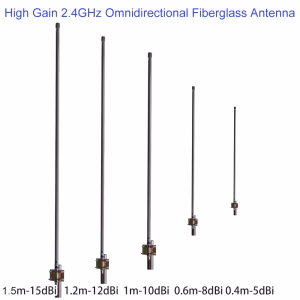

• آنتنای فایبرگلاس

  • برای ضد آب در فایبرگلاس محصور شده است, مقاومت در برابر باد, و محافظت از خوردگی.

  • غالباً همه کاره, مناسب برای ایستگاه های ثابت در فضای باز یا پایه های نصب شده توسط وسیله نقلیه.

• آنتنای یاگی

  • آنتن های جهت دار کلاسیک با افزایش حداکثر 8-15 DBI.

  • ایده آل برای پذیرش ویدیوی پهپاد دوربرد در ایستگاه های زمینی.

• آنتنای

  • باریک, میله شکل, به طور معمول همه جانبه.

  • ناهموار و بادوام, مورد استفاده برای ایستگاه های زمینی نصب شده توسط وسیله نقلیه.

• آنتنای پچ

  • فشرده - جمع و جور, سبک وزن, ادغام آسان در بدنه یا الکترونیک پهپاد.

  • مناسب برای برنامه های کاربردی با ارتباطات کوتاه و متوسط.

---

4. با فرکانس عملیاتی

• 2.4 آنتن های GHz: مشترک برای سیگنال های کنترل از راه دور پهپاد و پیوندهای ویدیویی مبتنی بر WiFi با برد کوتاه.

• 5.8 آنتن های GHz: محبوب برای انتقال فیلم HD با پهنای باند بالاتر, گرچه در نفوذ ضعیف تر است.

• 900 مگاهرتز / 1.2 آنتن های GHz: برای کنترل و فیلمبرداری دوربرد مؤثر است, با عملکرد ضد اجاق گاز قوی تر.

• 700آنتن های 800 مگاهرتز: به طور گسترده در پیوندهای ویدیویی COFDM/OFDM برای قابلیت نفوذ طولانی و قوی استفاده می شود.

---

5. توسط قطبش

• قطبش خطی: معمولی برای آنتن های شلاق و آنتن های Yagi.

• قطبش دایره ای: محو شدن سیگنال ناشی از تغییر نگرش پهپاد را کاهش می دهد, مشترک در سیستم های ویدیویی FPV.

---

خلاصه
در انتقال بی سیم پهپاد, انتخاب آنتن به این بستگی دارد:

• محل استقرار (هوایی در مقابل. زمین),

• انتقال از راه دور (کوتاه/متوسط ​​در مقابل. دوربرد),

• محیط (شهری, روستایی, کوهستانی),

• تحرک (پایه زمین ثابت در مقابل. سوار بر وسیله نقلیه).

• پهپاد an آنتن های شلاق همه جانبه یا پچ سبک وزن.

• ایستگاه زمینی ثابت an آنتن های جهت دار یا پانل بالا یا پانل.

• ایستگاه زمینی fiberglass آنتنهای Omnidirectional یا WHIP.
