Módulo de transmisión transparente Ethernet inalámbrico COFDM 100M bps RJ45 FDD transmisor y receptor de datos de video

Mini COFDM módulo de transmisión transparente Ethernet inalámbrico 100M bps RJ45 FDD transmisor y receptor de datos de video para cámara IP UDP

Introducción

1. Este es un módulo de transmisión de datos de vídeo inalámbrico cofdm de banda ancha. Tanto el módulo transmisor como el receptor tienen una red RJ45 y una interfaz de control y datos UART..
2. El puerto de red del transmisor se puede conectar a la cámara IP como fuente de vídeo para transmisión inalámbrica, y también se puede conectar a la fuente de datos del puerto de red, que se transmite al módulo receptor a través de la tecnología COFDM. El receptor también cuenta con un puerto de control UART de datos y red RJ45., y admite reproducción UDP en la PC.
3. La frecuencia se puede modificar a través del puerto serie UART., o se puede agregar transmisión de datos unidireccional para cumplir con el requisito de modificación de frecuencia remota sin apagar para reiniciar.
4. Hay dos antenas de RF en este módulo transceptor, uno es TX y el otro es RX, Que puede realizar transmisión bidireccional de vídeo y datos.. Es necesario configurar dos rangos de frecuencia diferentes, y los filtros BPF se utilizan para filtrar el desorden y evitar interferencias mutuas..
5. Este modelo puede ejecutar el comando CMD Ping y obtener una respuesta.. (vídeo en youtube)
6. Esto es adoptado por la tecnología FDD..
7. La frecuencia de trabajo predeterminada es 340 Mhz y 590 Mhz.. (Otras frecuencias se pueden ajustar desde 170~860Mhz)
8. No incluye ningún amplificador de potencia..
9. Admite transmisión direccional unidireccional.

Caracteristicas

• Pequeña dimensión. Longitud 70MM, ancho 50MM, altura 20MM
• Bajo consumo de energía. En el caso de 2M de ancho de banda, 12V, corriente 200mA
• El rendimiento de RF es bueno. espuelas bajas
• Buena compatibilidad de ancho de banda. Ancho de banda 2M~8M ancho de banda ajustable en la misma placa, paso 100KHz
• Fuente de alimentación de amplio voltaje. Rango de tensión de alimentación: 6V~20V.

Función

1. Parámetros ajustables

IFFT：2k

intervalo de guarda: 1/4, 1/8, 1/16, 1/32

FEC：1/2、2/3、3/4、5/6、7/8

mapeo de modulación: QPSK (4QAM), 16QAM, 64QAM

Ancho de banda: 2M~8M ancho de banda ajustable, paso 100KHz

2. 128-cifrado de bits

El módulo admite cifrado de 128 bits, y el descifrado requiere la cooperación de la junta de descifrado

3. Parámetros del puerto serie de control de comunicación (RS232, no TTL)

8 bits de datos

1 bit de parada

paridad par

velocidad de transmisión: 19200

4. Admite transmisión Ethernet full-duplex 100M, apoyo TCP, UDP.

TCP admite transmisión Ethernet transparente punto a punto.

UDP admite transmisión Ethernet transparente de punto a multipunto, IEEE 802.3 Y 802.3u.

5. frecuencia de RF

los El rango de frecuencia del transmisor admite de 50 MHz a 2,5 GHz., con un paso de 100KHz

los El rango de frecuencia del receptor admite desde 158MHz a 860MHz, paso a paso 100KHz

6. La potencia de salida de RF es controlable

La atenuación de potencia de salida de RF es ajustable de 0dB a 15dB

7. Admite un puerto serie de datos RS232 estándar

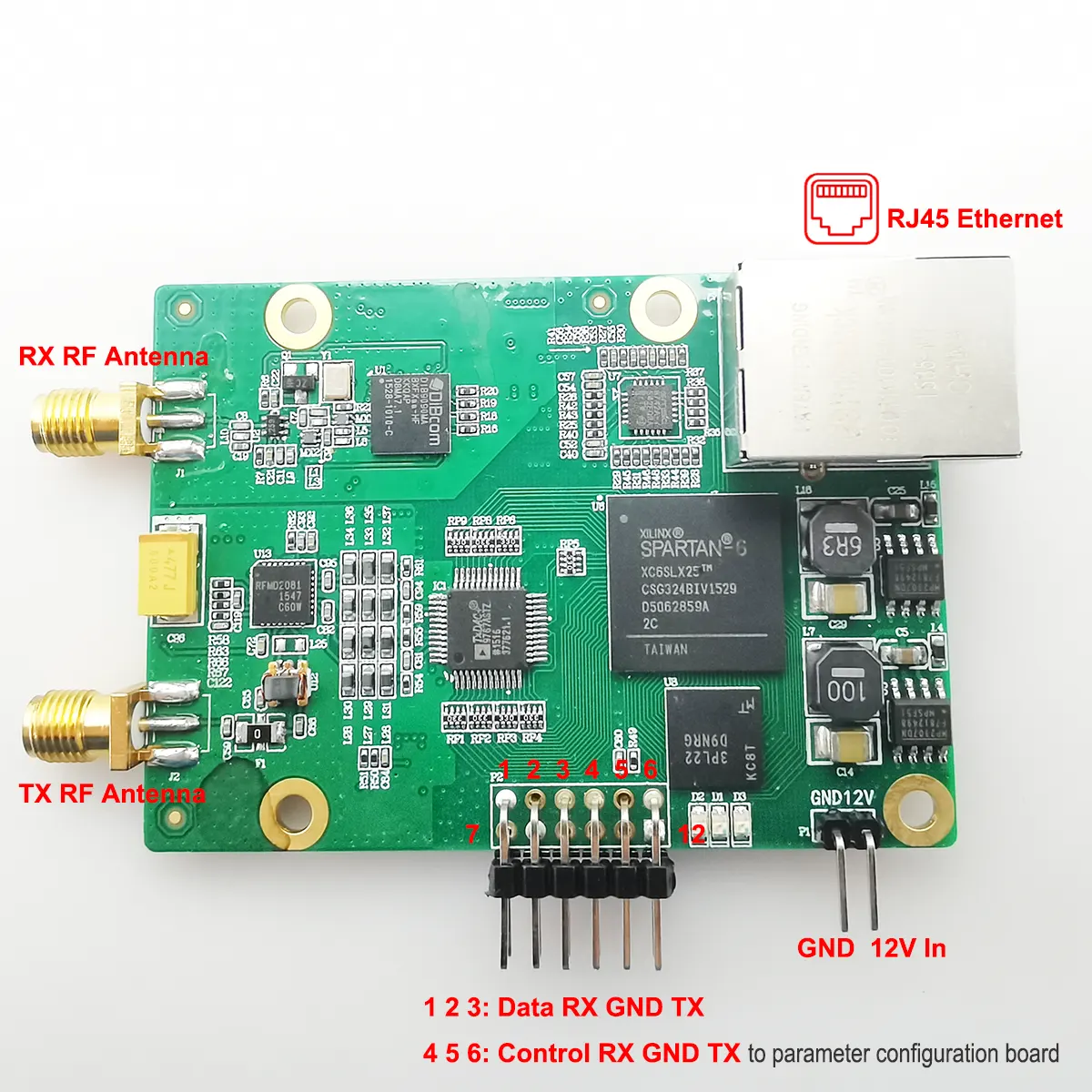

conector

Alfiler 7-12: Conecte el programador de Xilinx, actualizar el nuevo firmware desde la computadora

Dimensión

Detalles del paquete del transceptor COFDM.

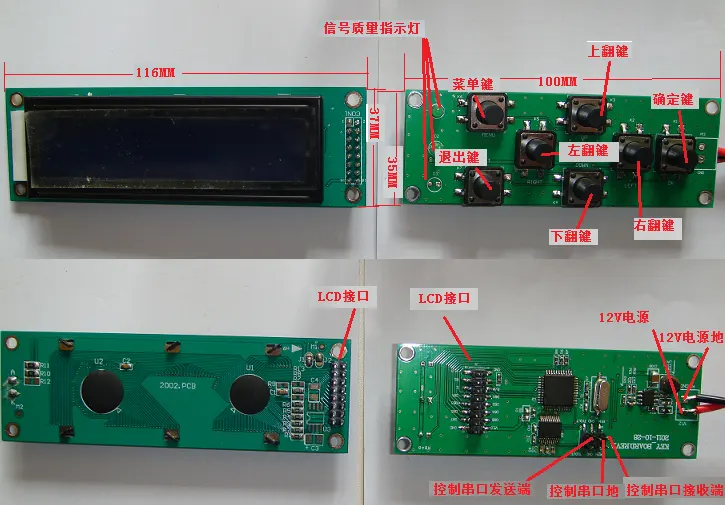

Tablero de configuración de parámetros

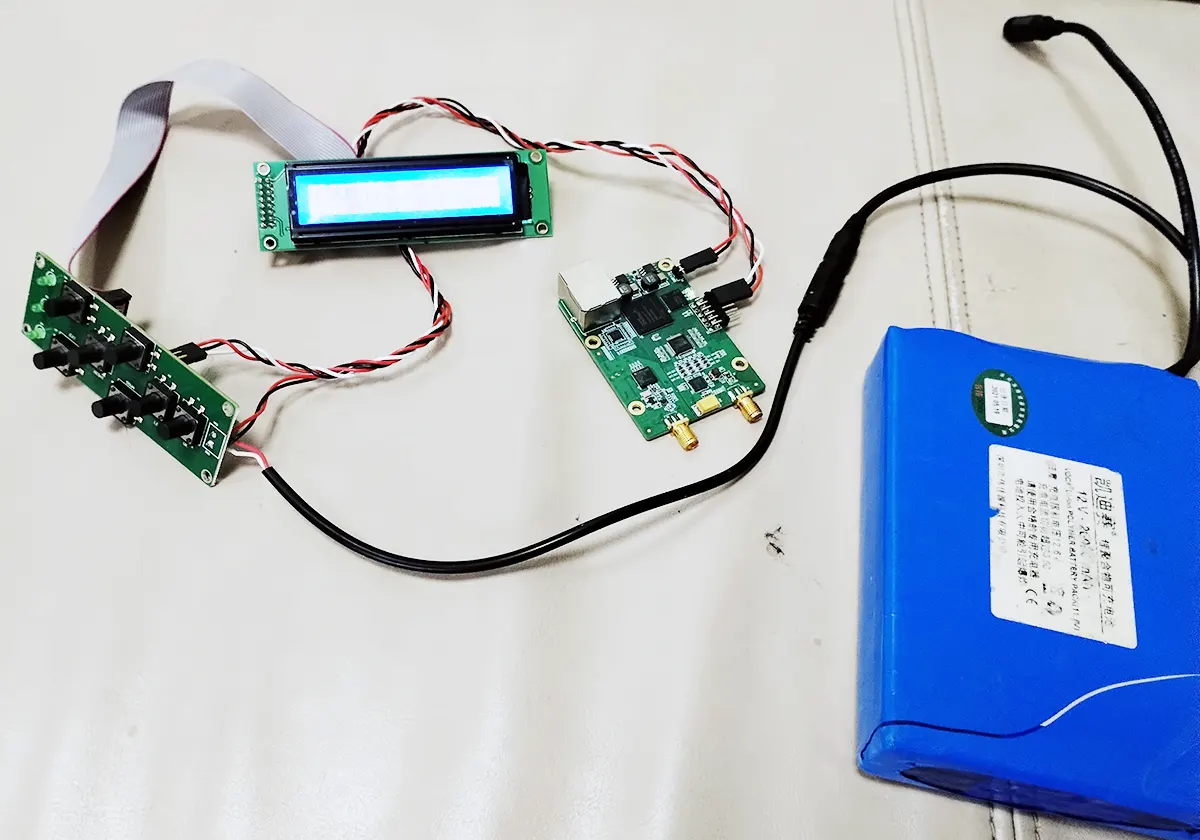

Conexión

• El extremo de envío del puerto serie de control del teclado está conectado con el extremo receptor del puerto serie del módulo
• El extremo receptor del puerto serie de control del teclado está conectado al extremo emisor del puerto serie del módulo
• La tierra del puerto serie de control del teclado está conectada con la tierra del puerto serie de la placa de demodulación
• La interfaz LCD del teclado está conectada a la interfaz LCD de la placa LCD con un cable plano, y alfiler 1 corresponde al pin 1.
• El módulo y el teclado deben estar conectados a la fuente de alimentación de 12V, y la placa LCD no necesita estar conectada a la fuente de alimentación

Características electricas

• Fuente de alimentación DC, voltaje 6V~20V
• Recomendación: El voltaje de la fuente de alimentación es de 12V., y la corriente es de 200mA~300mA

Parámetros técnicos

• Potencia de salida de radiofrecuencia -15 ±3 dBm (menos de 1 GHz, mayor que 1G, necesita ser medido). Nota: Aquí -15 ±3 dBm es la potencia máxima. Cuando personalizamos el PA (amplificador de poder) Para este transceptor Ethernet COFDM, Necesitamos hacer el PA de acuerdo con la potencia promedio. -5dBm.
• Relación portadora-ruido >40dB （Es la diferencia entre el punto más alto del analizador de espectro y el punto que sale por abajo）

Personaliza para ti

1. 1886 Módulo transceptor
2. Amplificador de poder: 1vatios, 2vatios, 5vatios, 10vatios, 20vatios, 50vatios
3. Filtro de paso de banda
4. Convertidor descendente de frecuencia
5. transmisor de la antena, receptor antena.

¿Qué hace este módulo??

1. Porque este módulo admite diferentes frecuencias para transmitir y recibir, Si tiene dos módulos para formar un par de transmisores y receptores, la frecuencia de trabajo se puede personalizar desde 170 a 6000MHz. (Recibir requiere una conversión descendente adicional)
   Por ejemplo, uno se usa en una estación de control de tierra y el otro se usa en un dron aéreo. La frecuencia del enlace ascendente es de 860MHz y la frecuencia del enlace descendente es de 230MHz, de modo que incluso si el enlace inalámbrico es interferido por el contra-drone del suelo, todavía puede controlar el dron para regresar de manera segura.
2. Porque este módulo tiene funciones de recepción y transmisión, A menudo se usa como relé para la transmisión de video digital COFDM. Cuando se coloca en el medio de algunas transmisiones de vide digital como repetidor, puede resolver la obstrucción de obstáculos como las montañas, y también puede mejorar la señal en el medio para extender el rango de transmisión inalámbrica.

1. Algunas preguntas frecuentes simples antes de comprender este producto Vcan1886.

1. ¿El par de dispositivos implementa una tubería Ethernet transparente?? Sí
2. ¿Existe un límite en la cantidad de dispositivos? (Direcciones MAC) cada lado del dispositivo puede manejar? No
3. ¿Cuál es el ancho de banda máximo por transmisión? (RX y TX)? hasta 30Mb
4. ¿Son equivalentes las transmisiones RX y TX?, ¿O uno de ellos tiene mayor prioridad? (p.ej, mayor ancho de banda)? No
5. ¿Existe alguna restricción sobre el tipo de tráfico? (especialmente multidifusión, transmisión) que el dispositivo puede transmitir? No
6. ¿Existe alguna limitación para el soporte de protocolos IP? (TCP, UDP, ICMP, SCTP), especialmente en el caso de la comunicación bidireccional? sin límite

2. ¿Puedo cambiar la frecuencia del transmisor en tiempo real desde el receptor??

1. Sí, por favor, compruebe el vídeo de prueba en youtube.
2. Descargar Vcan1886 protocolo de control de comunicación
3. A continuación se muestra un ejemplo de un comando de control UART para modificar la frecuencia..
   1. Modificar la frecuencia del Transmisor a 615Mhz.
   2. En unidades de 100KHz, 615Mhz debería estar bien 6150
   3. 6150 en decimal es igual a 1806 en hexadecimal
   4. Alto: formato fijo 0003+18+[03+18=1B]，entonces {0003181segundo}
   5. Bajo: formato fijo 0004+06+[04+06=0A], entonces {0004060UN}
   6. {00000101} Reanudar
   7. {00000000} reiniciar
   8. Modificar la frecuencia del Transmisor a 700Mhz.
   9. En unidades de 100KHz, 700Mhz debería estar bien 7000
   10. 7000 en decimal es igual a 1B58 en hexadecimal
   11. Alto: Formato fijo 0003+1B+[03+1B=1E]，entonces {00031B1E}
   12. Bajo: formato fijo 0004+58+[04+58=5C], entonces {0004585do}
   13. {00000101} Reanudar
   14. {00000000} reiniciar
   15. Modificar la frecuencia del Transmisor a 600Mhz.
   16. En unidades de 100KHz, 600Mhz debería estar bien 6000
   17. 6000 en decimal es igual a 1770 en hexadecimal
   18. Alto: formato fijo 0003+17+[03+17=1A]，entonces {0003171UN}
   19. Bajo: formato fijo 0004+70+[04+70=74], entonces {00047074}
   20. {00000101} Reanudar
   21. {00000000} reiniciar
4. Por favor contáctenos si necesita más videos de prueba, te mostraremos detalles.

3. Algunas preguntas frecuentes sencillas sobre la frecuencia y el amplificador de potencia..

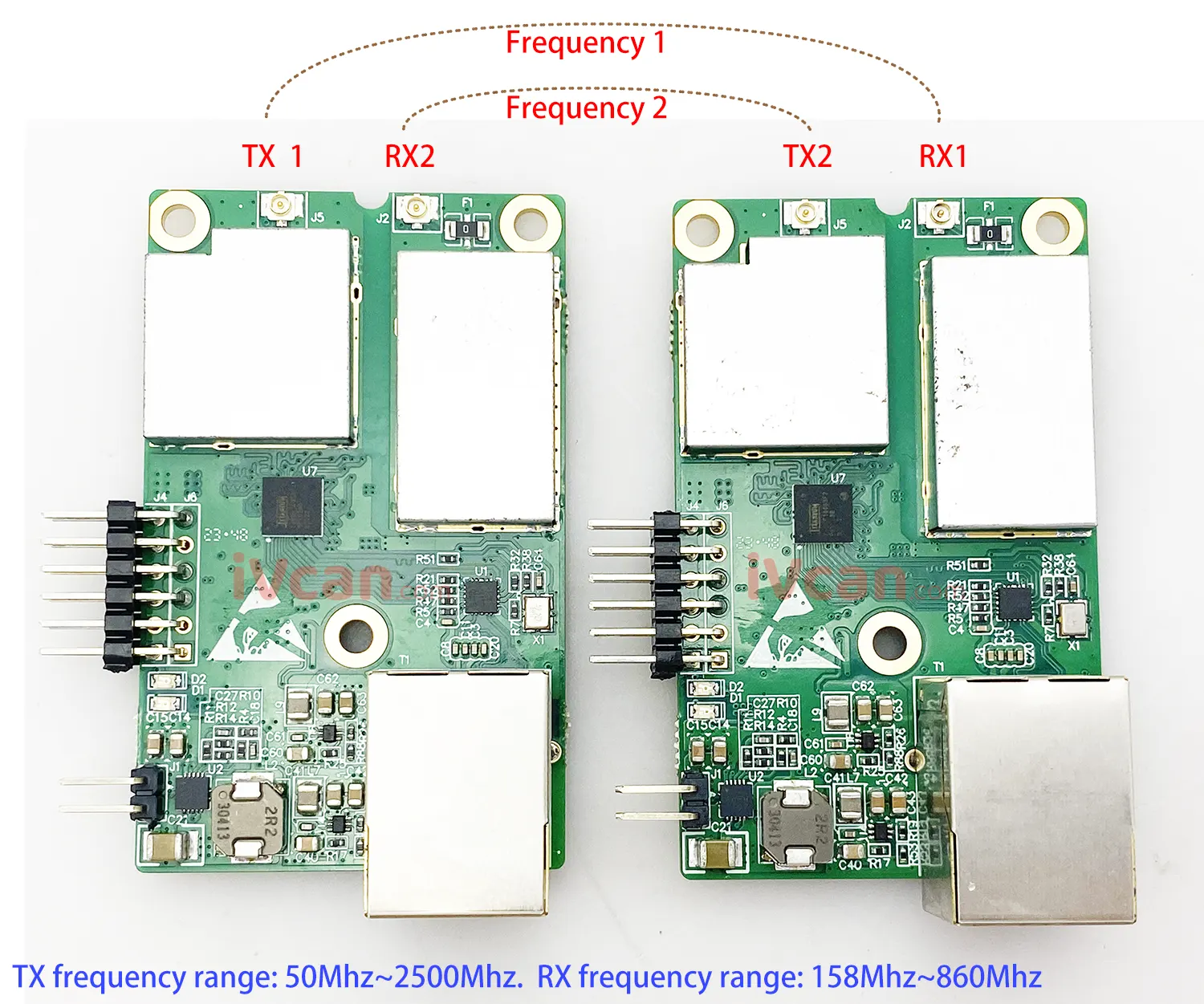

1. La frecuencia más baja es mejor.. ¿Puedes proporcionar las antenas con la frecuencia más baja??

iVcan.com: La frecuencia es ajustable mediante el tablero de menú y la pantalla de configuración de parámetros de 170-860Mhz.. Una vez que haya confirmado la frecuencia de trabajo, La fábrica de antenas personalizará la antena según su frecuencia confirmada..

Tenga en cuenta que aquí hay dos frecuencias de trabajo, e intente configurar el intervalo de frecuencia para que sea mayor para evitar interferencias. Como 340Mhz y 590Mhz. Si su antena y amplificador de potencia tienen un amplio rango de trabajo, Puedes modificar la frecuencia de trabajo en cualquier momento después de configurar la antena y el amplificador de potencia..

2. ¿Son estas antenas flexibles??

iVcan.com: El tipo y la longitud de la antena se pueden personalizar según su demanda..

Aquí enumeramos algunas antenas con precio para sus referencias..

https://ivcan.com/price-list-for-wireless-video-transmitter-and-receiver-antenna/

3. Si lo hago bien, estos módulos requieren un amplificador de potencia.?

iVcan.com: Como paquete predeterminado, no hay amplificador de potencia. Más tiempo, La antena y el amplificador deben personalizarse para producir de acuerdo con la frecuencia de trabajo confirmada.. También es necesario configurar diferentes vatios. (2W, 5W, 10W o 20W) según su distancia de transmisión.

4. ¿Está un amplificador de potencia configurado para una frecuencia específica??

iVcan.com: Podemos ofrecerle el amplificador de potencia según su demanda.. Esto tiene cargo extra.. Amplificador de potencia personalizado por hardware., No se puede configurar por software o firmware..

Aquí hay algunos amplificadores de potencia para sus referencias..

https://ivcan.com/p/pa-power-amplifier-1w/

https://ivcan.com/p/2-watts-5-watts-10-watts-pa-linear-power-amplifier-rf-module-board-pcba/

5. ¿Podemos reconfigurar el amplificador de potencia nosotros mismos??

iVcan.com: Seguro, Puedes comprar un amplificador de potencia adicional para este módulo transceptor.

6. ¿Tiene amplificadores de potencia de banda ancha para unos pocos vatios??

iVcan.com: No, La frecuencia de trabajo de nuestro amplificador de potencia es siempre +/-15 Megahercio. Por ejemplo 580~610 megaciclos.

7. El precio es por dos módulos como en la imagen.?

iVcan.com: Sí. Nuestra cotización se basa en un par de transceptores.. (2PC, 1 transmisor, 1 receptor)

8. ¿Cuál es el rango de trabajo del transceptor COFDM sin el amplificador de potencia??

El módulo transceptor COFDM solo puede alcanzar 40 ~ 50 metros sin un amplificador de potencia..

4. Puedo escoger 900 MHz y 2,4G como frecuencia de trabajo TX RX?

1. Aunque nuestro módulo transceptor de puerto de red inalámbrica bidireccional admite frecuencia de transmisión, que se puede seleccionar desde 50Mhz hasta 2500 megahercio, El rango de frecuencia de recepción solo puede estar entre 170 ~ 860 Mhz.;
2. Si elige 900 Mhz y 2400 Mhz como frecuencia de transmisión y recepción, debe agregar un bloque convertidor ascendente y un bloque convertidor descendente, filtros de frecuencia, amplificadores de potencia, y otros dispositivos.

5. ¿Estos módulos funcionan como punto a multipunto??

1. No.
2. Sólo punto a punto.

6. ¿Podemos usar la interfaz UART a bordo para transmitir MAVLink o sbus??

1. Sí
2. Necesita usar una placa convertidora de UART a Sbus. Díganos si necesita esta función., Cambiaremos el UART a Sbus antes de la entrega..

7. ¿Puedes mostrarme la imagen de un transceptor COFDM completo con antena predeterminada??

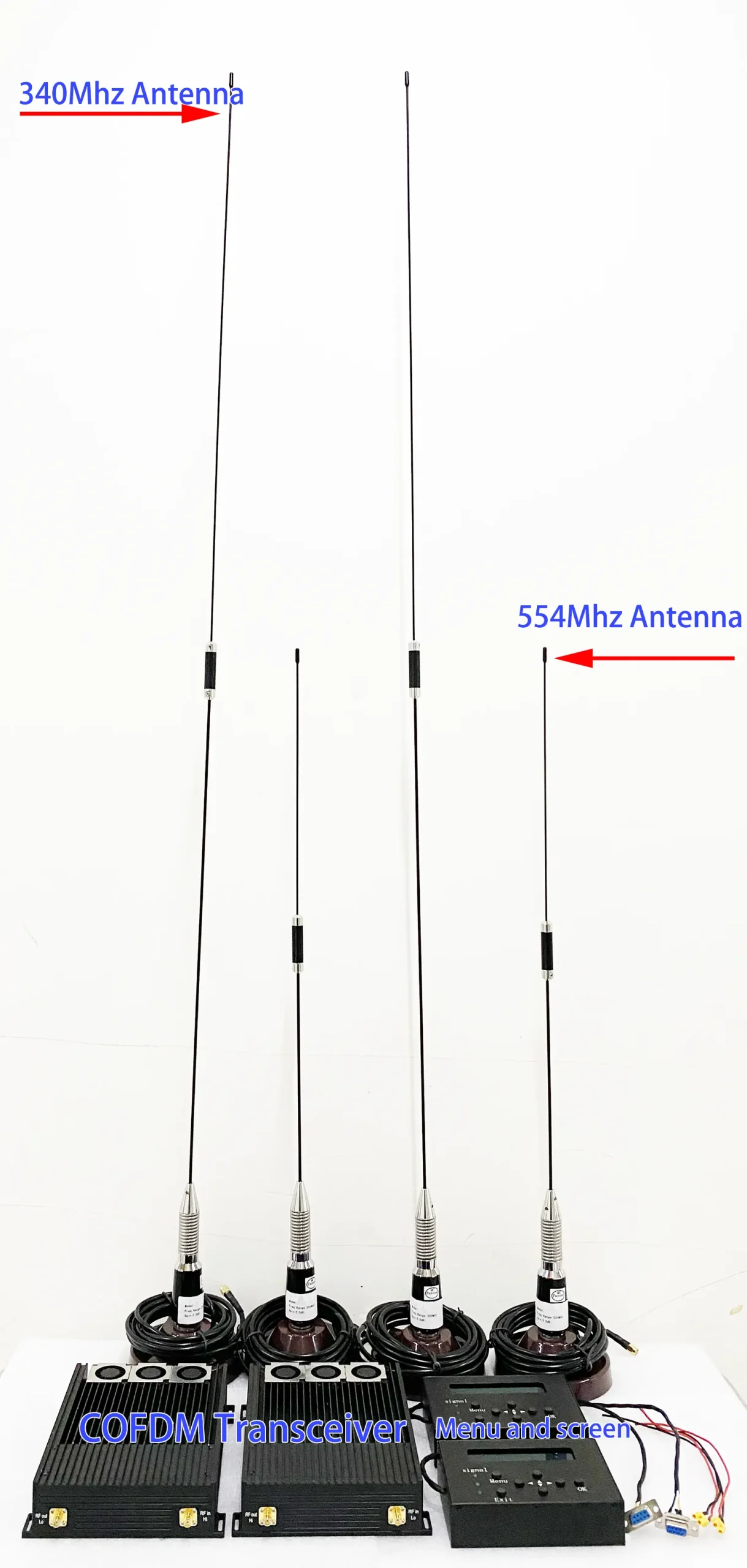

Módulo transceptor IP Ethernet Vcan1886_Mini_COFDM

La imagen de arriba es el módulo transceptor COFDM predeterminado.

(La antena predeterminada es 340Mhz y 550Mhz para pruebas.)

La mayoría de los clientes necesitan personalizar el PA (amplificador de poder), el transmisor y el receptor de la antena, filtro de frecuencia, deberías decirnos.

1. Pensilvania (amplificador de poder), aumentar la intensidad de la señal para un rango de transmisión más largo.

2. Antena transmisora ​​y receptora: Hay dos frecuencias para transmitir y recibir.. deberías decirnos, por ejemplo 170Mhz o 380Mhz.

3. Filtro de frecuencia: filtro de paso de banda, para evitar la interferencia de frecuencia.

4. Caja de metal: Quizás también necesites una caja de metal para ensamblar las piezas del módulo anterior..

Detalles sobre piezas de personalización, por favor verifique aquí.

8. ¿Puedes personalizar un juego completo para mí?? 340 megaciclos y 554 megaciclos con 5 vatios PA y filtro, caja de metal, y antena?

Por favor contáctenos si necesita personalizar su proyecto.

9. ¿Puede funcionar en modo unidireccional si la unidad de aire pierde datos de la unidad de tierra??

Es compatible.

Este modelo tiene dos frecuencias, y el enlace ascendente y el enlace descendente pueden usar diferentes frecuencias, como 300MHz y 500MHz. Admite entrada de video de red, Protocolo TCP que requiere apretón de manos, Protocolo de transmisión UDP, Transmisión unidireccional COFDM, y el enlace ascendente puede seguir funcionando incluso si se interfiere el enlace descendente.

Instrucciones de operación de menús y teclas

menú 1

Encender y empezar a entrar en el menú 1, e ingresa al menú 2 después de comunicarse con la junta

Si el estado de la sección de emisión está configurado para trabajar, presione el botón izquierdo para 4.

Si el estado de la configuración de la sección de recepción es En funcionamiento, presione la tecla derecha para 3.

Teclas arriba y abajo y salir, la tecla OK no funciona

Pulse la tecla MENÚ para entrar en el menú 5.

Presione OK y Salir al mismo tiempo para ingresar al menú 16 y guardar todos los parámetros del canal. (De este modo, El panel de control se puede utilizar, y el módulo se ejecutará con los parámetros guardados después del encendido por última vez)

menú 3

Pulse la tecla arriba o abajo para cambiar el canal de recepción, si hay un nuevo canal, entrar en el menú 31

Pulse la tecla izquierda o la tecla escape para volver al menú 2.

Presiona la tecla de menú para saltar a Menú 5

menú 31

Teclas arriba o abajo para cambiar el canal de transmisión

Pulse OK para volver al menú 32.

Tecla de escape para volver al menú 3

Otras teclas no tienen efecto.

menú 32

Después 1 segundo, volver al menú 3.

Otras teclas no tienen efecto.

Menú 4:

Tecla arriba o abajo para cambiar el canal de transmisión, si se cambia de canal, entrar en el menú 41

Pulse la tecla derecha y la tecla de salida para volver al menú 2.

tecla MENÚ para entrar en el menú 5.

Menú 41:

Tecla arriba o abajo para cambiar el canal de transmisión.

Pulse OK para entrar en el menú 42.

Pulse la tecla de salida para volver al Menú 4

Otras teclas no funcionan

Menú 42:

Dentro 1 segundo, volver al menú 4.

Otras teclas no tienen efecto.

Menú 5:

3 N E W R X C A N E L

4 C A N E L D E L T X

5 DEL CANAL RX

6 ESTABLECER ESTADO DEL MÓDULO

7 SEP FECHA CON

El cursor se detiene en 1 al entrar,

Pulse la tecla arriba o abajo para mover el cursor.

Tecla Ok para seleccionar el número correspondiente al cursor. Escoger 1: Salta a 6, elegir 2: Salta a 7, elegir 3: Salta a 8, elegir 4 saltar a 9; elegir 5, Salta a 91; elegir 6, saltar al menú 15; elegir 7, saltar al menú 17.

Tecla de escape, y volver a los menús 2 o 3, o 4.

El botón izquierdo, botón derecho, y el menú no funciona.

Menú 6:

Teclas izquierda y derecha para mover el cursor,

Pulse la tecla arriba o abajo para cambiar el número en el que se encuentra el cursor,

Tecla OK para volver al menú 2 o 3, o 4.

Tecla de escape o tecla de menú para volver al menú 5

Menú 7:

Teclas izquierda y derecha para mover el cursor,

Pulse la tecla arriba o abajo para cambiar el número en el que se encuentra el cursor,

Después de presionar Aceptar, saltar al menú 2 cuando termine.

Tecla de escape o tecla de menú para volver al menú 5

Menú 8:

Teclas izquierda y derecha para mover el cursor,

Pulse la tecla arriba o abajo para cambiar el número en el que se encuentra el cursor,

Después de presionar Aceptar, saltar al menú 10 cuando termine.

Tecla de escape o tecla de menú para volver al menú 5

Menú 9:

Teclas arriba y abajo para cambiar el número de canal.

Después de seleccionar Aceptar, saltar al menú 14

Teclas de escape 2 o 3, o 4.

tecla MENÚ para volver a 5

otras teclas no funcionan

Menú 91:

Teclas arriba y abajo para cambiar el número de canal.

Después de seleccionar Aceptar, saltar al menú 141

Tecla de escape para volver al menú 2

tecla MENÚ para volver a 5

otras teclas no funcionan

Menú 10:

todas las teclas no funcionan

Para frecuencia bloqueada, ir al menú 12, si no está bloqueado, ir al menú 11

Menú 11:

Teclas izquierda y derecha para mover el cursor,

Presione la tecla arriba o abajo para cambiar el número en el cursor, si cambia, volver al menú 8

Después de presionar Aceptar, saltar al menú 10 cuando termine.

Tecla de escape o tecla de menú para volver al menú 5

Menú 12:

Después de presionar Aceptar, saltar a los menús 2 o 3 o 4 cuando termine

Tecla de escape o tecla de menú para volver al menú 5

otras teclas no funcionan

menú 14

Volver al menú 9 después de la selección

menú 141

Volver al menú 91 después de la selección

menú 15

Teclas izquierda y derecha para mover el cursor,

Teclas arriba y abajo para cambiar de estado.

Tecla OK para volver al menú 2

Tecla de escape volver al menú 2

MENÚ vuelve al menú 5.

menú 16

Teclas izquierda y derecha para mover el cursor,

Tecla OK para volver al menú 2

menú 17

Teclas izquierda y derecha para mover el cursor, teclas arriba y abajo para seleccionar

Tecla OK para volver al menú 2

Tecla de escape volver al menú 2

MENÚ vuelve al menú 5.

referencia del método de cálculo del parámetro del tamaño del canal

La capacidad máxima del canal del sistema se puede calcular usando la siguiente fórmula:

Rmáx=6,75 x b x FEC x (188/204) x (1/(1+GD)) x (BW/8)

Rmáx: La capacidad máxima del canal.(MB/s)

segundo: Función de relación de onda de acoplamiento, QPSK horab=2, 16QAM horab=4，64QAMhorab=6

FEC: tasa de código de corrección de errores internos(1/2, 2/3, 3/4, 5/6, 7/8)

GD: Intervalo de guarda1/4, 1/8, 1/16, 1/32

BW: Ancho de banda en M

De acuerdo con la fórmula anterior, la capacidad máxima del canal se puede calcular bajo algunos parámetros. La siguiente tabla muestra la capacidad de información con un ancho de banda de 8M. El sistema calculará automáticamente el tamaño del flujo de salida codificado de acuerdo con los parámetros del canal establecidos para que el tamaño del flujo de salida no supere la capacidad máxima del canal..

Nota

En la posición L25 en el tablero (del lado de U13, la posición está vacía al salir de fábrica) un 0603 se puede agregar inductancia para aumentar la potencia de salida. El valor de la inductancia añadida se puede consultar en la siguiente figura.

Precauciones para la personalización del pedido

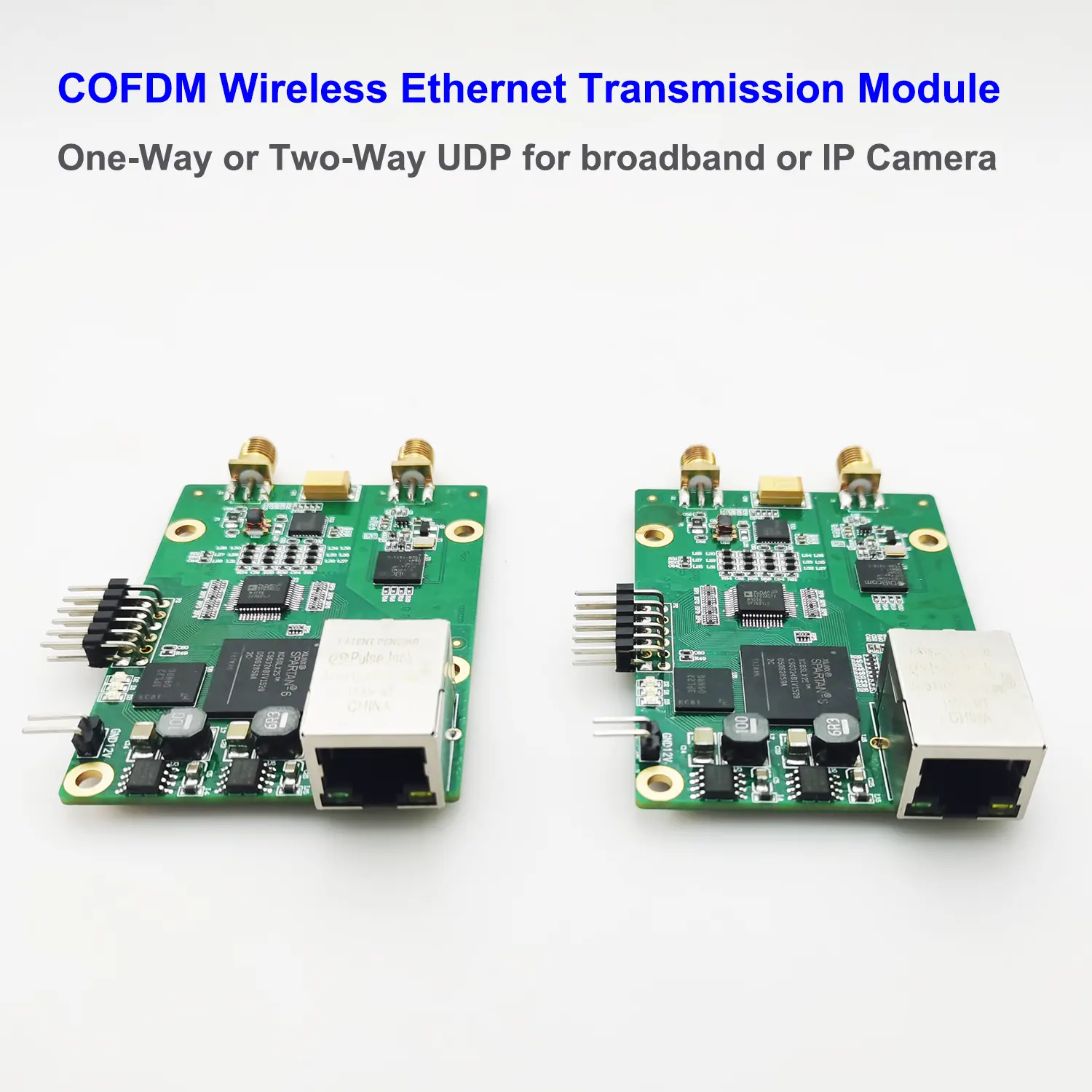

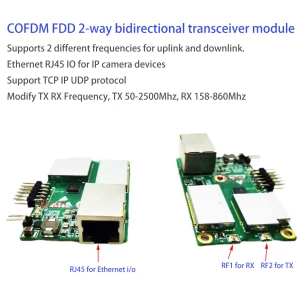

1. FDD, como módulo de transmisión transparente de red peer-to-peer con puerto de red RJ45. Viene con dos módulos COFDM con diferentes frecuencias.. La frecuencia predeterminada es 340 Mhz y 590 Mhz., Los clientes pueden modificarlo a través del tablero de configuración de parámetros..
2. Según la frecuencia predeterminada de 340Mhz y 590MHz, Los accesorios entregados contendrán la antena de la frecuencia predeterminada.. Si desea modificar la frecuencia usted mismo, háganos saber si necesitamos proporcionar una antena para la frecuencia correspondiente..
3. Con el tablero y la pantalla del menú de ajuste de parámetros, su cliente necesita uno para modificar el parámetro.
   Cuando los parámetros están bien ajustados, pueden ser derribados. Excepto por la cantidad de su pedido, Por favor dígame cuántas piezas del tablero de menú y la pantalla necesita.

Transmisor wifi sistema de radio voz sobre ip

Publicación relativa

1. Protocolo de control de comunicación del módulo Ethernet Mini_COFDM Vcan1886
2. Cómo calcular SNR y RSSI en su enlace de radio? Quiero obtener más parámetros para mi aplicación.
