Amplificador de potencia PA rf para transmisión del transmisor DVB-T COFDM TX 1-2-5-10-20-30-40-50 vatios

amplificador de potencia pa

Amplificador de potencia PA RF para DVB-T COFDM TX Transmisión del transmisor 1 vatio 2 vatios 5 vatios 10 vatios 20 vatios 30 vatios 40 vatios 50 vatios Personalización de frecuencia 170-3000Mhz (1.42.4G 3G)

Personalización

¿Cuántos vatios de potencia necesitas??

¿Qué rango de frecuencia necesitas??

¿El amplificador de potencia necesita una entrada de -10 dBm??

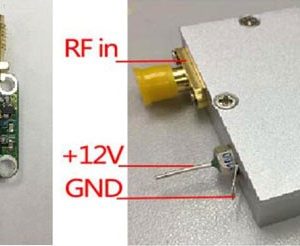

El módulo rf del amplificador de potencia pa realiza la salida de amplificación de potencia de la señal RF. Cuando el voltaje de entrada es de 12V, conectar a la placa de modulación COFDM, la potencia de salida puede ser de hasta 1W (+30dBm)

Caracteristicas

1. Banda de frecuencia de trabajo: 300MHz~360MHz (más frecuencia es ajustable)
2. Ganar: 45dB
3. Abadejo: +33dBm (PAR=9,9dB)
4. ACPR: < -36dBc
5. IP3: +49dBm
6. Figura de ruido: 6dB
7. Tensión de alimentación: 12V, salida 1W (+30dBm) transmitir potencia, El consumo de energía es de aproximadamente 8,7 W..
8. interfaz de radiofrecuencia: Orificio para rosca macho SMA

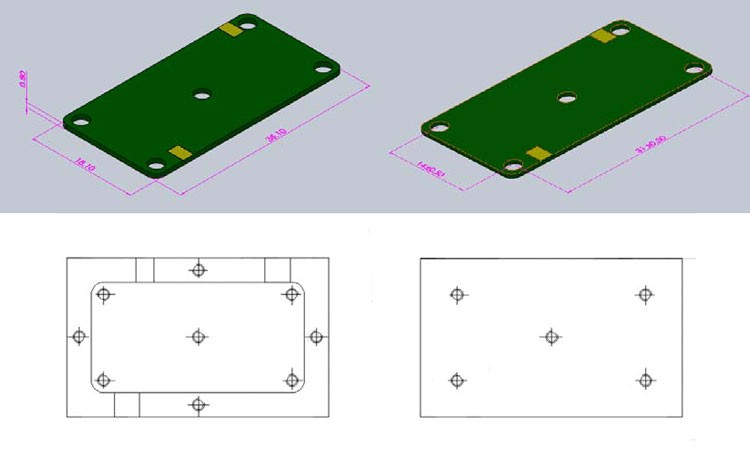

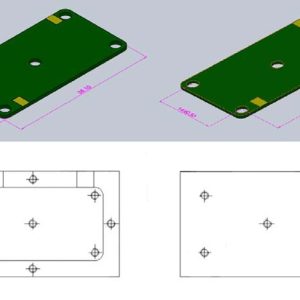

Especificación

Especificaciones eléctricas a +25 ℃，ZS = ZL = 50Ω,Vcc = 12V

Frecuencia opcional

PA1W330 Frecuencia 300~360Mhz

PA1W470 Frecuencia 450~500Mhz

PA1W550 Frecuencia 544~564Mhz

PA1W600 Frecuencia 580~620Mhz

PA1W700 Frecuencia 680~720Mhz

Personalizado 2W

https://ivcan.com/p/2w-pa-power-amplifier-185mhz-215mhz-12v-75ohms-6dbm-input-33dbm-output-cofdm-tx-transmitter/

Calificaciones máximas absolutas

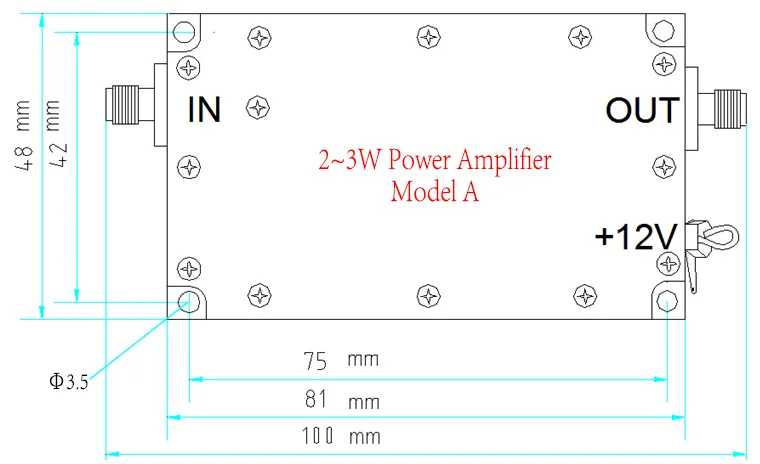

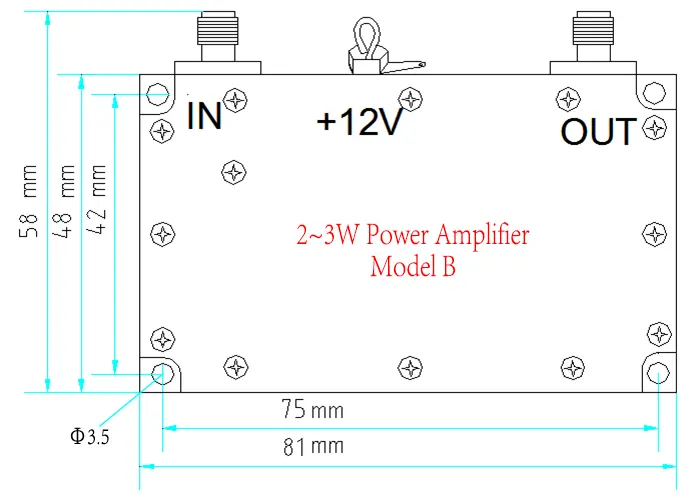

2~Amplificador de potencia COFDM de 3W

Este amplificador es un amplificador de potencia lineal Sub-1GHz de 2 ~ 3W, Diseñado para aplicaciones de transmisor COFDM.. El amplificador ofrece un diseño compacto y resistente..

2-3Característica del amplificador de potencia W COFDM

• Ganar: ≥41±1dB
• Potencia máxima de entrada de RF: -8±1.0 dBm
• Salida de energía RF 33~35dBm(2~3W）
• ACPR: < -35dBc
• Impedancia: 50ohm
• Voltaje de suministro de CC: 12~17 VCC
• El consumo de energía: <18W
• RF en: Conector SMA hembra (SMA-50KFD)
• salida de radiofrecuencia: Conector SMA hembra (SMA-50KFD)
• Dimensiones: 81x48x14mm
• Peso: 90gramo
• Frequency Range: frecuencia central en 160MHz ~ 900MHz(Especificar)
• Ancho de banda: 30MHz a 40Mhz

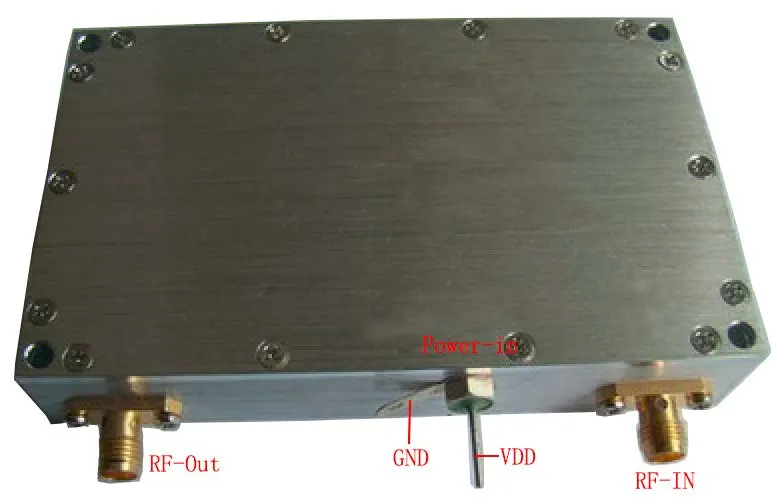

5Amplificador de potencia de W COFDM

5 Características del amplificador de potencia Watts Cofdm.

• Ganar: ≥45dB
• Potencia máxima de entrada de RF: -8 dBm
• Salida de potencia RF 37dBm
• ACPR: < -35dBc
• Impedancia: 50ohm
• Voltaje de suministro de CC: 12~16 VCC
• El consumo de energía: <30W
• RF en: Conector SMA hembra
• salida de radiofrecuencia: Conector SMA hembra

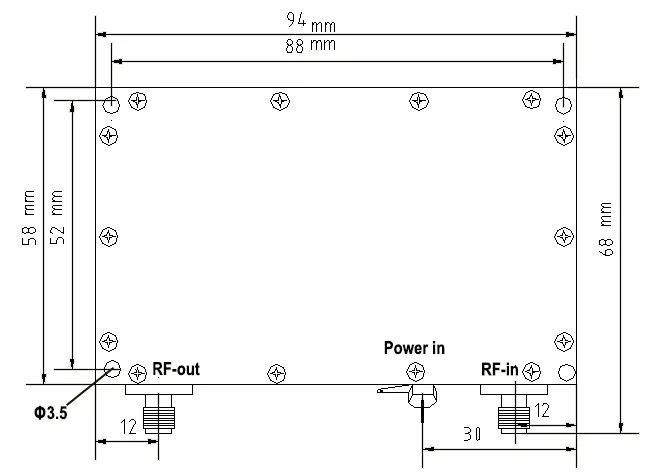

• Dimensiones: 94x58x14mm
• Peso: 136gramo
• Frequency Range: frecuencia central en 200MHz~900MHz(Especificar)
• Ancho de banda: 30MHz a 40Mhz

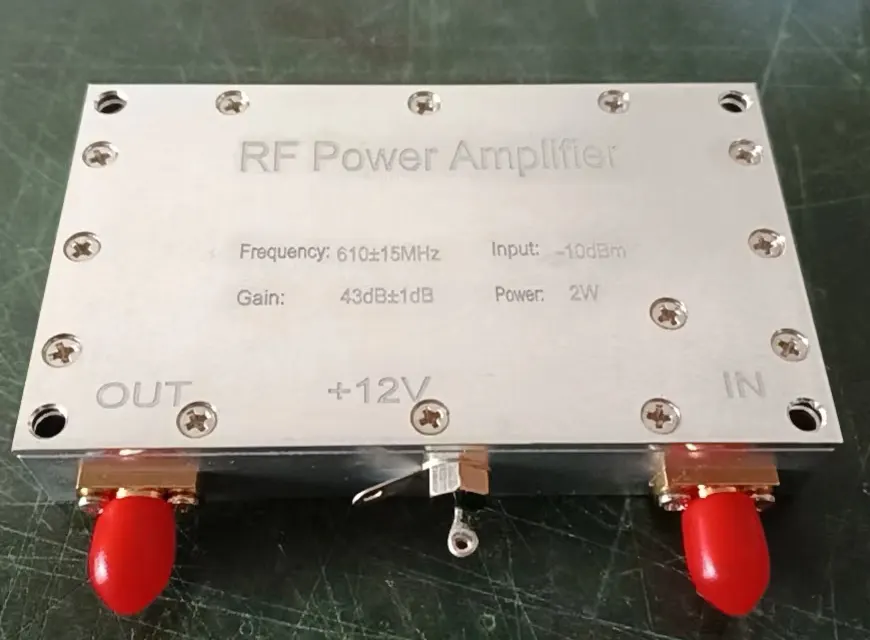

1. ¿Se puede personalizar el amplificador de potencia RF?? 610Mhz es la frecuencia central, que van desde 602-618Mhz, 2 vatios y 5 vatios.

Sí, Podemos personalizar el amplificador de potencia RF..

El rango de frecuencia es de F0 +-15Mhz. Si necesitas 610Mhz como frecuencia central, Entonces el rango de frecuencia puede ser de 595Mhz a 525Mhz..

También podemos personalizar el amplificador de potencia en 1 vatios, 2 vatios, 5 vatios, 10 vatios, 20 vatios, y 50 vatios.

2. Según las especificaciones, la fuente de alimentación es de 12V ~ 16V, ¿Puedes hacer 24 ~ 48 V?? Lo mejor es tener un amplio rango de voltajes desde 12V hasta 48V para no tener que convertir todo el tiempo.

Nuestro PA actual (amplificador de potencia) no admite 24 ~ 48 V., el voltaje debe convertirse externamente, El espacio de conversión interno no es suficiente..

Agregue un módulo de conversión DC-DC externo usted mismo. El rango de entrada de energía admitido está escrito en la especificación y no puede ser mayor.. Cambiar el IC de alimentación significa rehacer la PCB.

3. ¿Puedes producir un amplificador PA1W550 de 15 W?? cuanto cuesta y que tan rapido se puede entregar?

Por favor, dígame para qué rango de frecuencia necesita un amplificador de potencia de 15 W.? Si sus necesidades no coinciden con nuestro inventario, La personalización tardará entre 2 y 3 semanas..

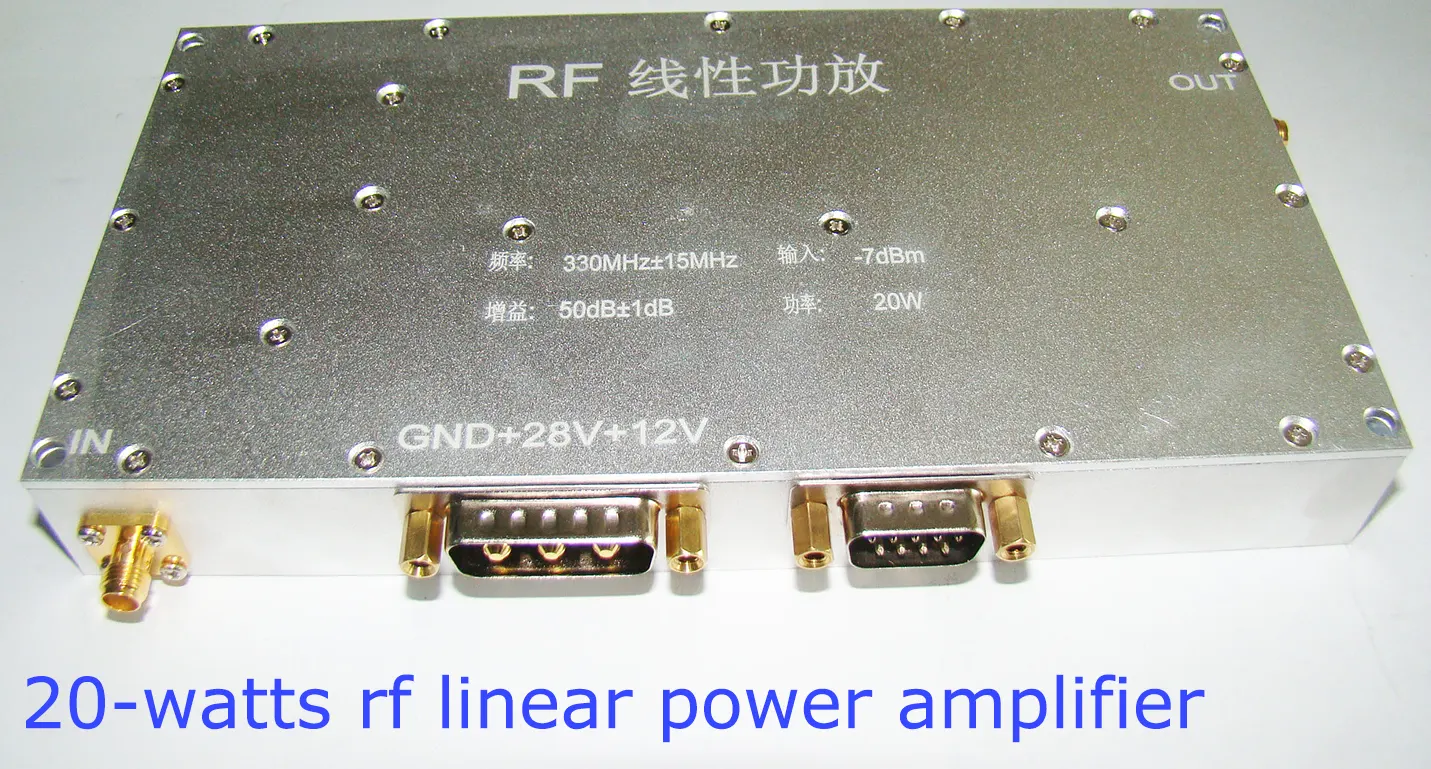

4. Por favor, muéstrame el texto del shell del amplificador de potencia para confirmarlo..

DE ACUERDO, por favor revisa aquí.

Pregunta: ¿Puedes mostrar OUT +12V IN solamente??

Respuesta:

1. Lo mejor sería tener los parámetros técnicos y las especificaciones del amplificador escritos en la carcasa como los que tenemos actualmente en la imagen de arriba..
2. Un día en el futuro, cuando necesita devolverlo a la fábrica para su reparación, Nuestros ingenieros pueden repararlo o reemplazarlo según las especificaciones de la carcasa..
3. Si no hay estas palabras en el caparazón, No tenemos forma de proporcionar soporte técnico posventa..

Pregunta: ¿Puedes por favor no imprimir la fecha de producción en la carcasa??

Respuesta: Proporcionamos 12 meses de garantía de calidad. La fecha de producción que figura en la carcasa es una base importante para el servicio posventa..

5. ¿Qué rango de frecuencia admite su amplificador de potencia??

1. Cada PA tiene un punto de frecuencia central. El PA puede funcionar normalmente dentro de un cierto rango de frecuencia., pero su rendimiento es mejor en el punto de frecuencia central.
2. El rango de frecuencia de PA es +-15 Mhz de la frecuencia central. Si el punto de frecuencia central es 600Mhz, Entonces este rango de frecuencia PA es 600Mhz, + / -15Megahercio, de 585Mhz a 615Mhz.
3. El rango de frecuencia máximo es 10% del punto de frecuencia central.
   Por ejemplo, Si eliges la frecuencia de trabajo de 500Mhz, entonces el rango de frecuencia es 10% de la frecuencia, entonces el rango de frecuencia debe ser 50Mhz, desde 475~525Mhz.

6. ¿Qué tolera mejor tu amplificador de potencia?? Sin carga (R=∞) o cortocircuito (R=0)?

1. La corriente aumentará y no se dañará., Pero no se recomienda ninguna carga ni cortocircuito durante mucho tiempo..
2. Nuestros ingenieros están preocupados por quemar el filtro después del amplificador de potencia.. La alta potencia durante mucho tiempo hará que el filtro se caliente.
3. El amplificador de potencia no tiene carga y circuitos de protección contra cortocircuitos..

7. ¿Puedes hacer un amplificador de potencia? 1 Ghz -1.5 Ghz 25 vatios 28 VCC -10 dBm?

Por favor, compruebe si tiene el amplificador de potencia de banda L con las siguientes especificaciones.
Frequency Range - 1 Ghz -1.5 Ghz.
Salida RF - 25vatio
Modulación - COFDM
Voltaje de funcionamiento - 28 VCC
Entrada RF - -10dBm
Tipo - Amplificador lineal clase A.

Respuesta: Frecuencia de 1000Mhz a 1500Mhz (1.5GRAMO) el ancho de banda es demasiado amplio. Si es un amplificador de contramedida electrónico., está bien, pero un amplificador COFDM es un poco difícil.

Download

megafonía 2~3W (160~ Amplificador de potencia de 900 Mhz)

PA 5W (160~ Amplificador de potencia de 900 Mhz)

PA 10W (160~ Amplificador de potencia de 900 Mhz)

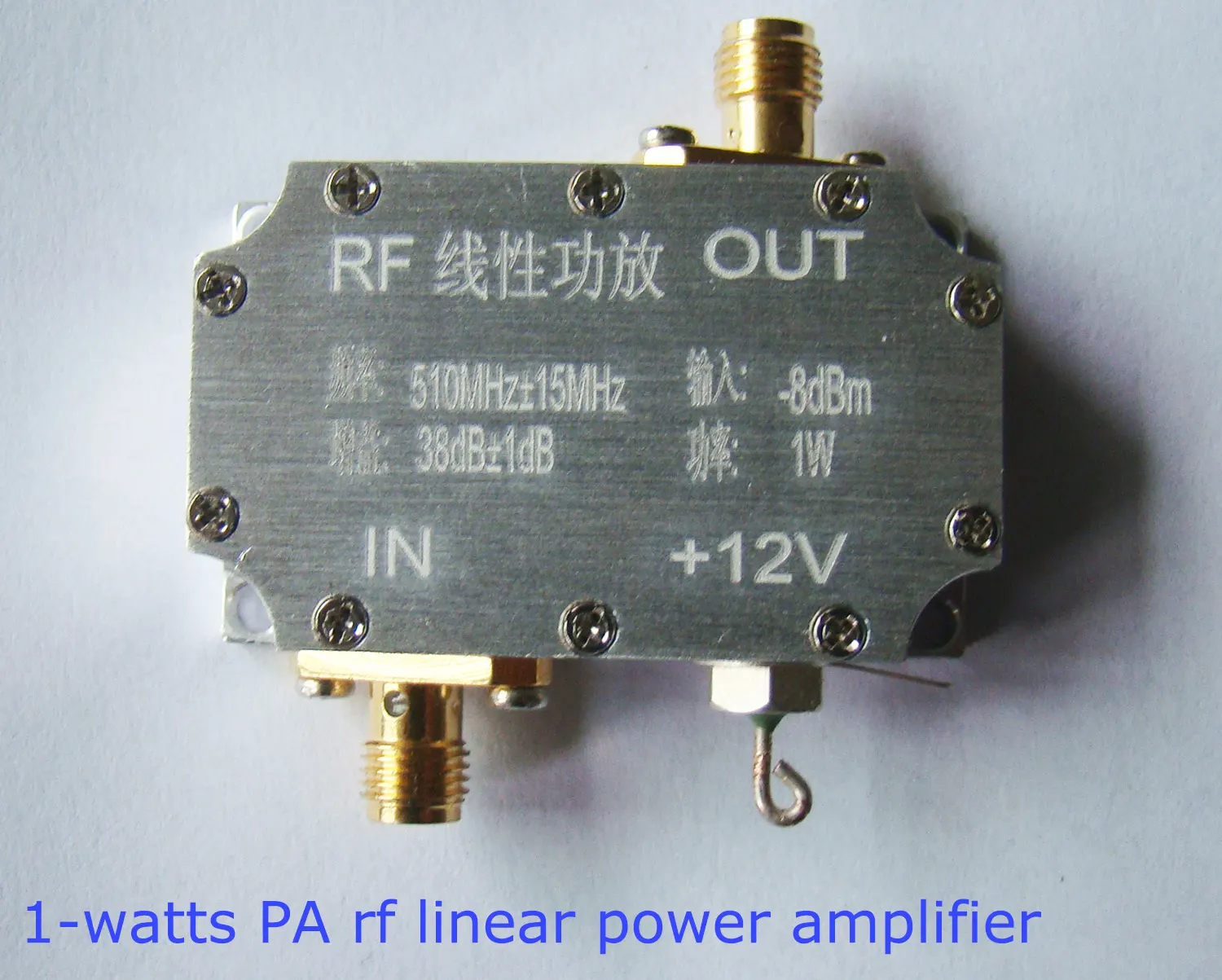

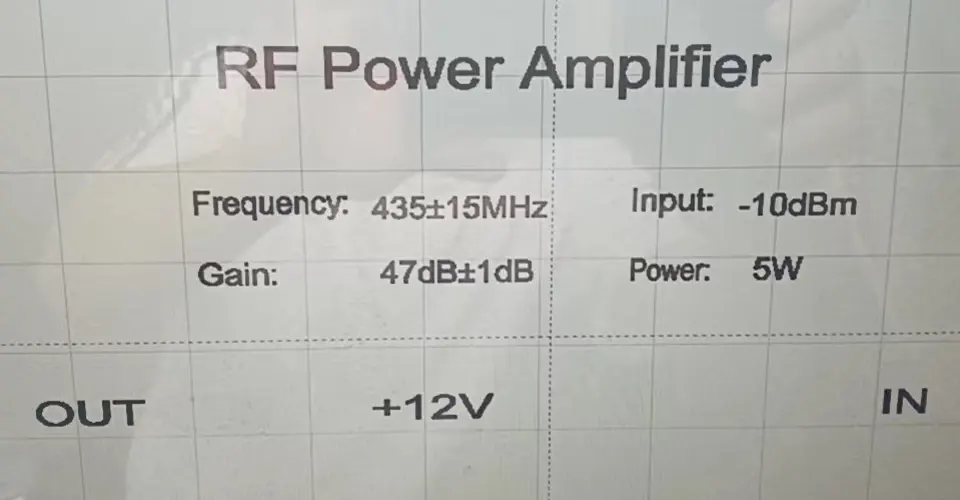

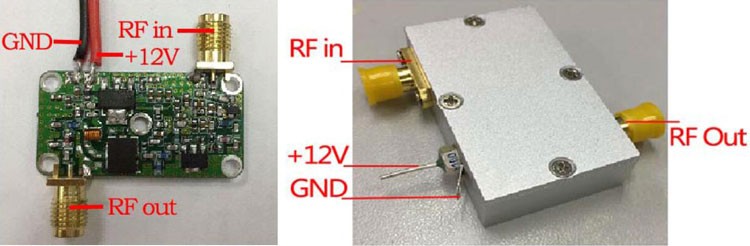

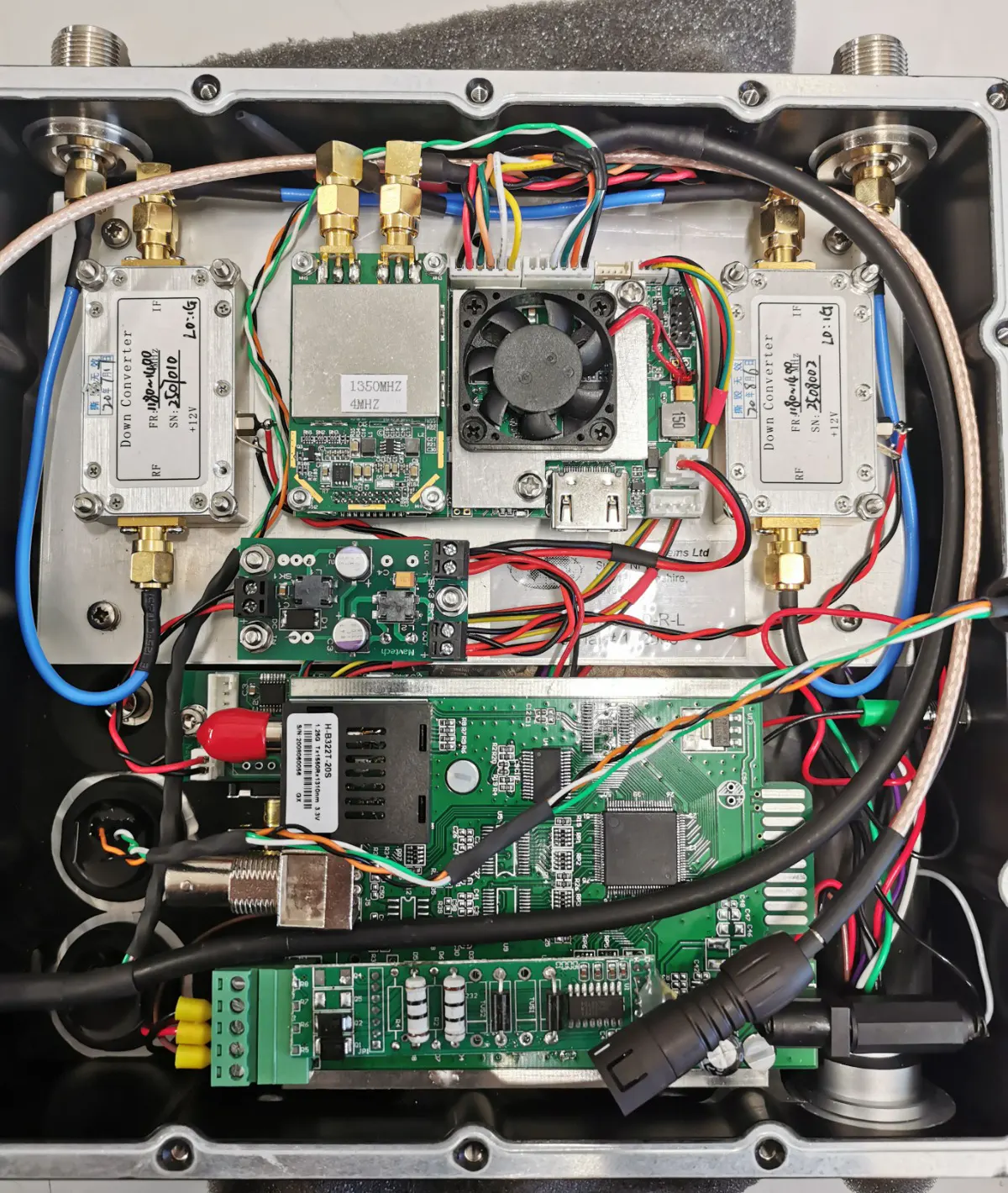

Pregunta: ¿Podrías mostrarme las fotos reales de tu amplificador de potencia lineal RF??
