SHD4 Video Decoder Board

— H.264 Video Decoder, High-Definition-Ausgabe bis zu 1920*1080@60
— Ethernet-Eingang, HDMI+AV-Ausgang
— Audio-Codec mit Audioausgabe
— Videoaufzeichnung mit einer Micro-SD-Karte oder einem USB-Datenträger
— Web-UI oder UART für die Verwaltung
— Die normale Videolatenz beträgt ungefähr 200 ms, wenn sie mit dem Encodermodul gepaart wird
— Unterstützung des proprietären H.264 Video Dekompression verwendete nur P-Frames für die niedrigste Latenz als 50 ms bis 130 ms

SHD4 Video Decoder Board implementiert H.264 Video Decoding und Audio Codec, Der über Ethernet eingegebene Videostream wird dekodiert und über HDMI und AV-Schnittstelle an die Anzeige gesendet. Die SHD4 -Decoderplatine verfügt über eine Reihe umfassender Signalausgänge, einschließlich eines HD -Videos bei 1080p/720p, herunterkonvertiertes HD-CVBS-Monitorvideo, und zwei analoge Audios unterstützt. Die SHD4 -Platine enthält DVR -Datensatzfunktionalität mit einer Micro -SD -Karte oder USB -Scheibe unter Verwendung von Datensatzschaltersteuerungen. Zusätzlich, Die SHD4-Karte unterstützt einen integrierten RTSP-Server, mit dem Video-Streaming über Ethernet für Remote-Software oder Hardware-Decoder gestreamt werden kann(Option). Dieses Board hat eine kompakte Größe und eignet sich für eingebettete Anwendungen und Echtzeit-Live-Videoüberwachung über drahtlose Verbindung oder Ethernet.

Spezifikation:

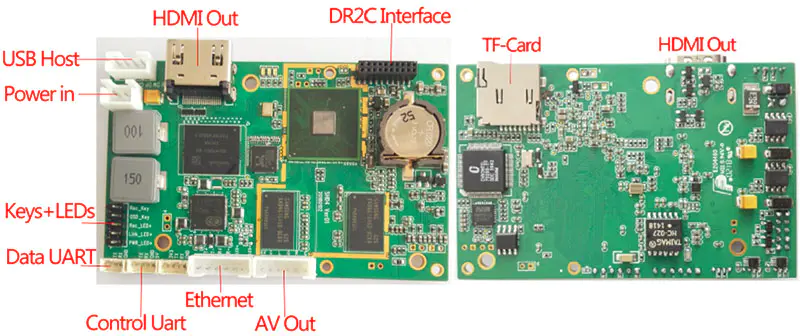

IO

HD-Videoausgabe	HDMI-Typ-A-Anschluss
Composite-Video-Ausgang	6PIN PH2.0mm Stecker
Audioausgang	Integrierter HDMI- und 6PIN PH2,0-mm-Anschluss
Kraft in	2PIN PH2,54 mm Stecker
USB-Host	4PIN PH2.0mm Stecker
Tasten+LEDs	Erweiterungsanschluss zur Montage von Tasten und LEDs erforderlich
3.3V TTL-Daten-Uart	3PIN PH1,25 mm Stecker
3.3V TTL-Steueruart	4PIN PH1,25 mm Stecker
TF-Karte	TF-Karten-Slot
Ethernet	6PIN PH2.0mm Stecker

Video und Audio

Video-Ausgang	HDMI und CVBS
Videoformate	1080P oder 720P 720*480 60ich(NTSC), 720*576 50ich(KUMPEL)
Videodekodierung	H.264
Audioausgang	Integriertes HDMI und analoges Audio
Audiodekodierung	AAC
Entschlüsselung	AES256
Lager	USB-Festplatte oder Micro-SD-Karte
Ethernet-Stream-Protokoll	Unterstützt UDP TS-Stream-Dekodierung, RTSP-Client-Dekodierung, RTSP-Server weiterleiten

Überwachung und Kontrolle
Einrichtung über Web-UI oder Steueruart.

Temperaturbereich
Umfassende Sendereinrichtung mit Sihid Config Panel oder PC oder einem anderen Gerät über Control UART: 0° bis +70°C Umgebung(Optional: -40° bis +85°C)
Lager: –40° bis +85°C

Leistungsbedarf
Umfassende Sendereinrichtung mit Sihid Config Panel oder PC oder einem anderen Gerät über Control UART: 9~30 VDC
Energieverbrauch: <250mA@12V

Physikalische Eigenschaften
Maße: 80.4 * 50.8Millimeter(Umfassende Sendereinrichtung mit Sihid Config Panel oder PC oder einem anderen Gerät über Control UART)
Leiterplattendicke: 1.2Millimeter, Die maximale Höhe der oberen Komponenten beträgt weniger als 7 mm, Die maximale Höhe des Bodens beträgt weniger als 2,5 mm.
Gewicht:27.3G
