Parameterkonfigurationspanel

Alle COFDM-Sendemodule und Empfangsmodule von VCAN können über die serielle Schnittstelle parametriert werden.，Stellen Sie beispielsweise die Modulationsmethode ein、Zentraler Arbeitsfrequenzpunkt、drahtlose Bandbreite、Sendeleistung、Bitrate der H264-Kodierung、Verschlüsselte Passwörter übertragen und empfangen、Echtzeituhr、Datenrate der seriellen Schnittstelle usw.。Um Benutzern die Verwendung in verschiedenen Anwendungen zu erleichtern，VCAN bietet derzeit drei Parameterfelder für serielle Schnittstellen, aus denen Benutzer wählen können，bzw. SconA、SconB、SconC。

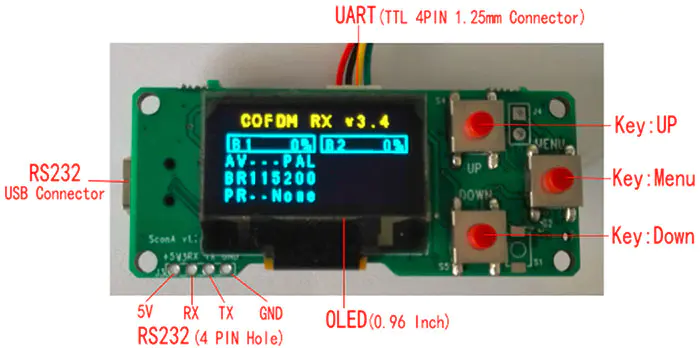

SconA-Parameterfeld：

    Das SconA-Parameterpanel verwendet ein 0,96-Zoll-OLED-Display，Es gibt 3 Bedientasten，und Bildübertragungsmodul(Sendemodul、Empfangsmodul、Kodiertafel、Dekodierungsplatine、Relaismodul、Transparentes Übertragungsmodul usw.)Die Verbindungsmethode kann je nach Anwendungsanforderungen und verschiedenen Bildübertragungsmodulen eine der folgenden drei Methoden sein.：

• Serieller TTL-Anschluss，4PIN-Stecker mit 1,25 mm Rastermaß
• Serieller RS232-Anschluss，USB-Anschluss
• Serieller RS232-Anschluss，4Schweißlöcher

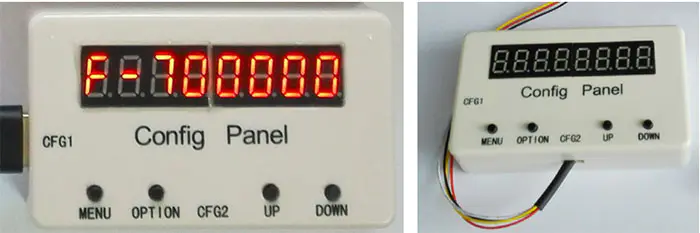

SconB-Parameterfeld：

    Das SconB-Parameterfeld verwendet acht digitale 8-Segment-Röhrenanzeigen，Es gibt 4 Bedientasten，und Bildübertragungsmodul(Sendemodul、Empfangsmodul、Kodiertafel、Dekodierungsplatine、Relaismodul、Transparentes Übertragungsmodul usw.)Die Verbindungsmethode kann je nach Anwendungsanforderungen und unterschiedlichen Bildübertragungsmodulen eine der beiden folgenden Methoden übernehmen.：

• Serieller RS232-Anschluss，USB-Anschluss(CFG1 im Bild)
• Serieller TTL-Anschluss，4PIN-Stecker mit 1,25 mm Rastermaß(CFG2 im Bild)

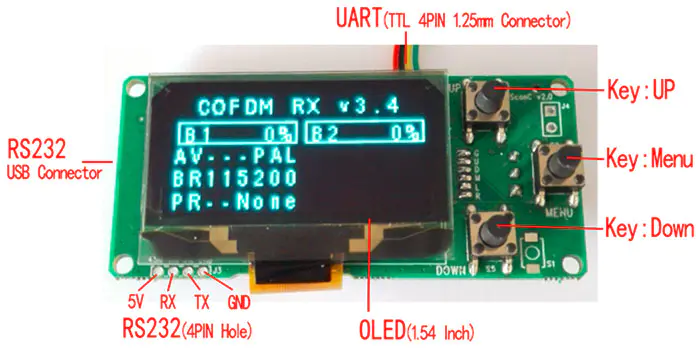

SconC-Parameterfeld：    Das SconC-Parameterpanel verwendet ein 1,54-Zoll-OLED-Display，Es gibt 3 Bedientasten，und Bildübertragungsmodul(Sendemodul、Empfangsmodul、Kodiertafel、Dekodierungsplatine、Relaismodul、Transparentes Übertragungsmodul usw.)Die Verbindungsmethode kann je nach Anwendungsanforderungen und verschiedenen Bildübertragungsmodulen eine der folgenden drei Methoden sein.：

• Serieller TTL-Anschluss，4PIN-Stecker mit 1,25 mm Rastermaß
• Serieller RS232-Anschluss，USB-Anschluss
• Serieller RS232-Anschluss，4Schweißlöcher

 Das SconC-Parameterpanel kann auch ohne die drei Onboard-Tasten genutzt werden.，Zusätzlich 5 Tastaturen übertragen(Speisekarte、HOCH、Runter、Links、Rechts)Operationen durchführen，Wie unten gezeigt。Die Größe der Tastatur mit 5 Tasten beträgt 33*30mm。
