SUE2 H.264壓縮編碼模組

• 低縮時H.264音視訊編碼，最大支援1080P@60即時視訊編碼
• 支援HDMI或AV音視訊輸入進行H.264壓縮編碼
• 支援網口對接IP Camera轉COFDM無線發射，可同時對接多路IP Camera

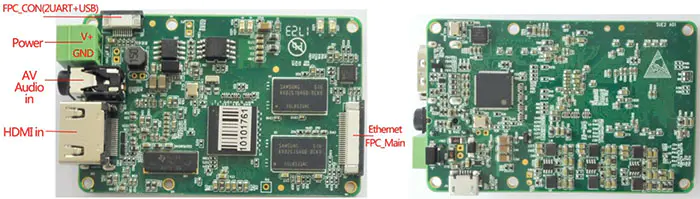

功能說明：

• SUE2板實現H.264壓縮編碼，最大支援1080P@60fps編碼，向下兼容其它各種分辨率、幀速率編碼；
• 音視訊輸入介面：
  • HDMI輸入(HDMI A型座子)
  • AV 輸入和音訊輸入(3.5mm耳機座子)
  • 乙太網路埠(可對接多路IP Camera)
• SUE2板視訊輸入製式支持：
  • HDMI：1080 60P、1080 50P、1080 30P、1080 25P、1080 60一世、1080 50一世、1080 30一世、720 60P、720 50P、720 30P、……，各種模式自適應
  • 關閉於: 720×480 60一世(NTSC)、720×576 50一世(朋友)，模式自適應
• 編碼後的視訊流輸出接口：FPC Connector裡面的乙太網路訊號
• 單向透明資料傳輸串口(FPC_CON介面)
• 控制串口(FPC_CON介面)
• Micro USB介面(用於軟體燒寫、升級維護等)
• 電源輸入介面(功率, 2PIN鳳凰端子介面)
• 尺寸70x45mm(不包括介面裝置及接插件伸出板邊的尺寸)
• SUE2 PCB板厚度1.2mm，正面裝置最高處小於7mm，背面裝置最高處小於2.5mm
• 供電電壓：7電壓~24V

SUE2板應用搭配：

1）SUE2板可與RCA或RCB等COFDM調變模組堆疊組裝在一起，形成不同功能的COFDM發射機，連接介面均為FPC_Main(26PIN flat cable軟排線接口)。

2）SUE2可與SUE-Hat1擴充板堆疊在一起，透過FPC_CON介面軟排線連接，對外提供RS232參數配置串口、RS232透明資料傳輸串口、6PIN乙太網路埠。

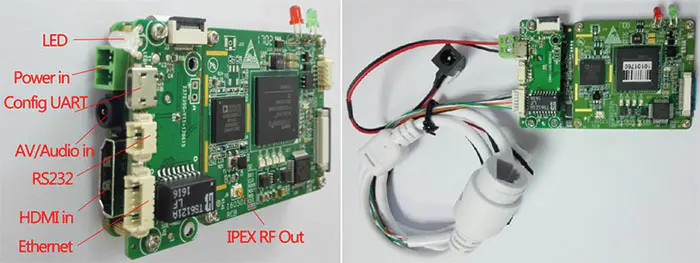

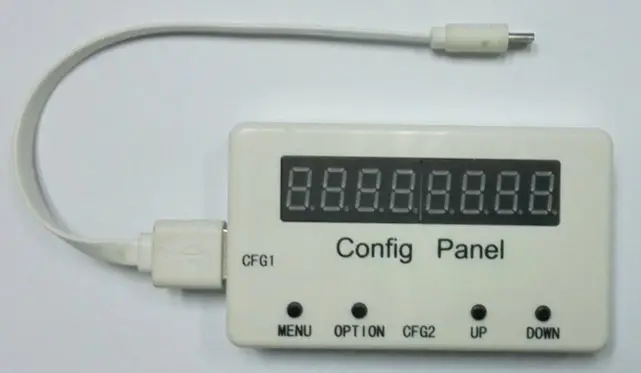

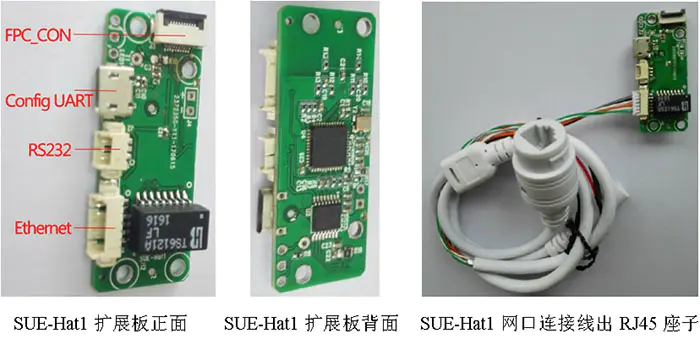

SUE-Hat1尺寸45x18mm，其中兩個螺絲孔位可對接SUE2最左邊的兩個螺絲孔。SUE-Hat1將SUE2的FPC-CON介面中兩個TTL串口轉換成RS232接口，一個採用Micro USB實體介面形式，用於參數配置，可對接SconB參數配置面板(如下圖)。另外一個RS232介面用於透明資料傳輸，最大傳輸波特率115200bps。SUE-Hat1也將SUE板的FPC-CON介面中的USB訊號轉換成乙太網路訊號，對外提供乙太網路通訊接口。

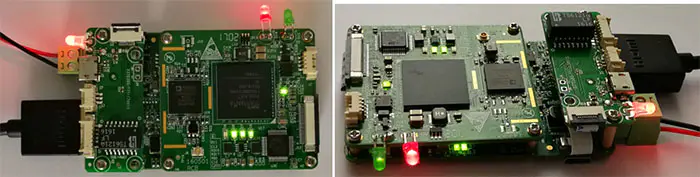

3）SUE2與SUE-Hat1擴充板及RCA或RCB堆疊組合在一起，組成介面與功能豐富的編碼發射機。

• 應用功能A：HDMI高清音視訊輸入或AV標清音視訊輸入，經過H264編碼後COFDM發射。可透過串口配置H264編碼參數、COFDM調變發射參數。另外提供一路無線透明數據傳輸串口。
• 應用功能B：透過乙太網路埠對接多路IP Camera(需要乙太網路HUB接取多路IP Camera)，將多路IP Camera視訊資料經COFDM無線連結傳送至接收端，接收端再透過乙太網路埠對接NVR進行多路IP Camera的視訊同畫面分割顯示。
• 應用功能C：同時接入HDMI(或關閉)視訊訊號與IP Camera視訊訊號，經COFDM無線鏈路傳輸到接收端，接收端HDMI(或關閉)顯示其中一路視頻，另外的視訊串流再透過乙太網路埠對接NVR進行多路視訊同螢幕畫面分割顯示。
