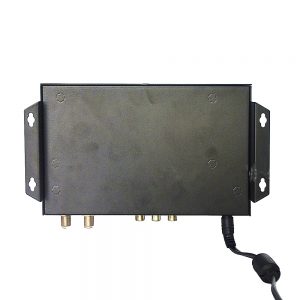

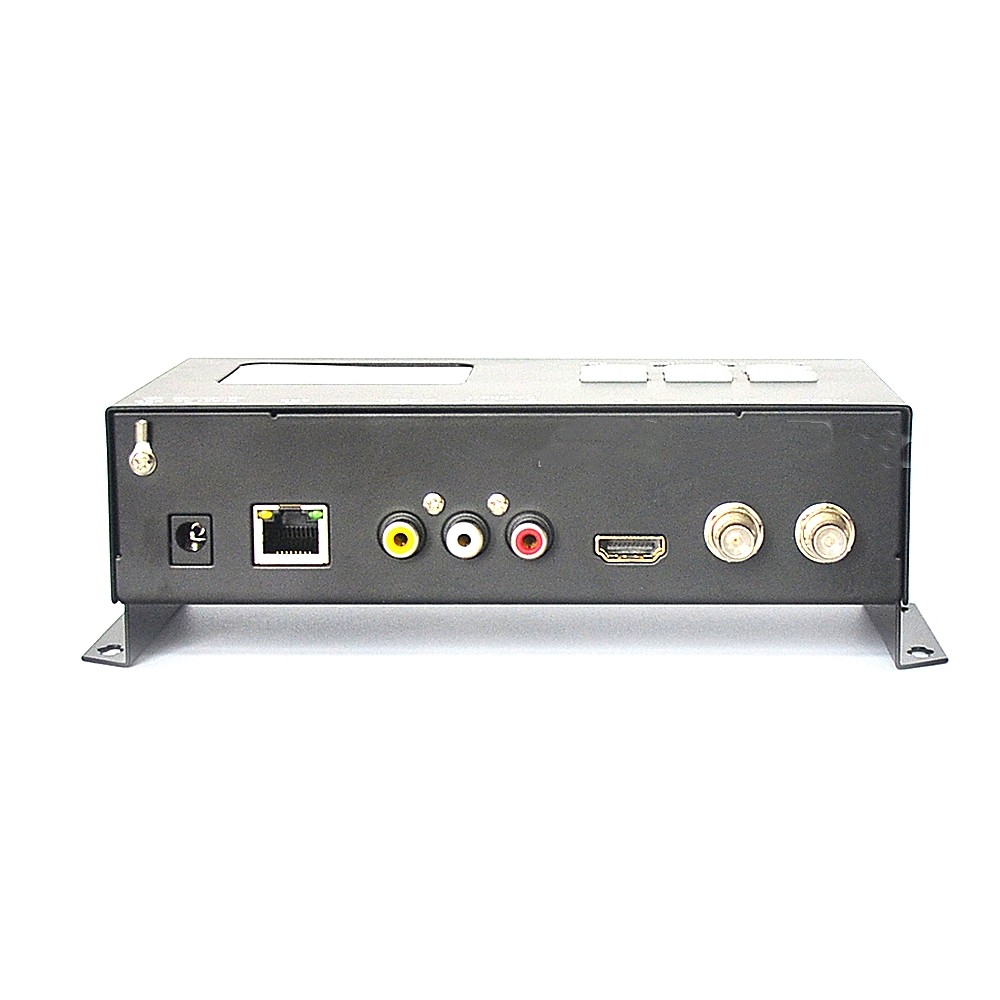

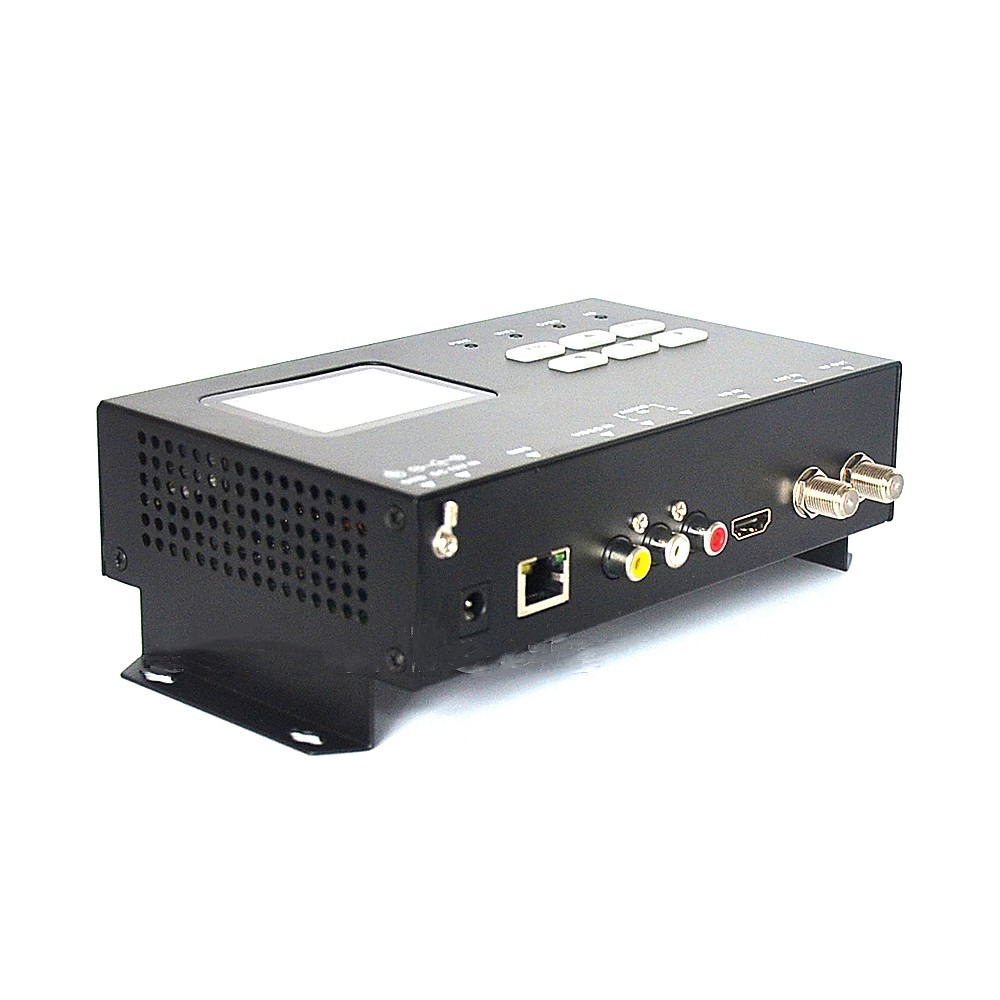

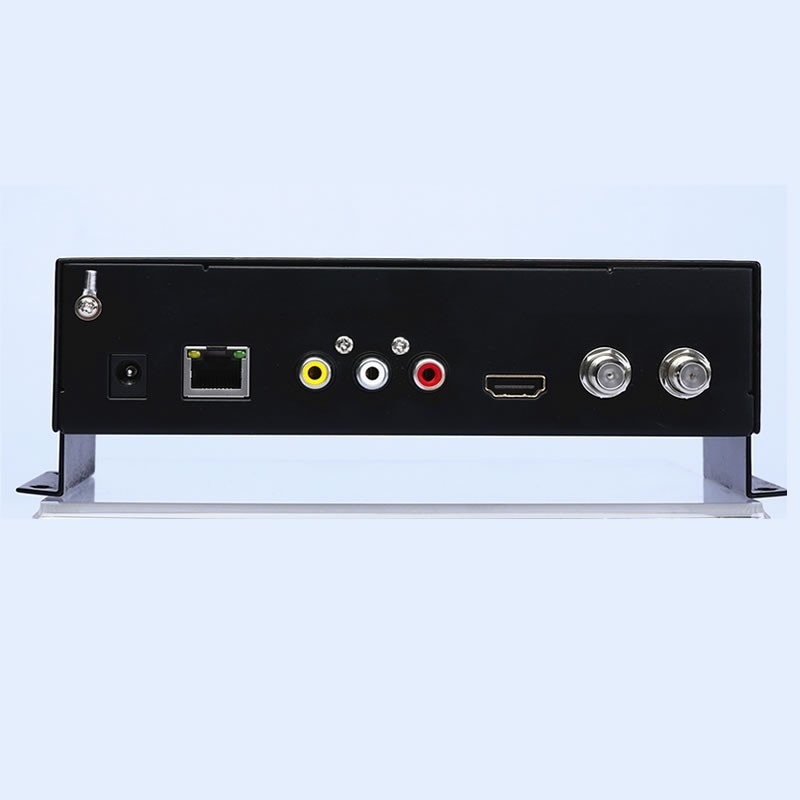

ISDB-T 調製器編碼器數字 HDMI CVBS 輸入 DVB-T ISDB-T 射頻輸出轉換器 DTV2036C
這是一種壁掛式數字調製器,其工作原理是將輸入的HDMI信號或CVBS信號提供給H.264編碼器,並將其作為標準DVB-T或ISDB-T RF信號輸出。. 通過簡單的前面板控件, 您可以在幾分鐘內完成系統設置.
由A / D組成, 編碼方式, 調製, 和頻率轉換, 並可以提供6/7 / 8MHz帶寬供選擇.
旨在實現CVBS和HDMI輸入, 並且還可以支持標準的H.264編碼.
這是從電視衛星接收器傳輸視頻/音頻信號的絕佳選擇, 監視攝像頭, 或視頻/媒體播放器到液晶電視或機頂盒.
目錄
特徵
- 支持H.264全HDMI視頻編碼
- 支持射頻環通
- 支持LCN模式和遠程密鑰ID選擇
- 通過NMS進行操作和控制
- 高集成度, 高性能, 全功能集成設計
- 單輸入調製器可以將模擬A / V或數字HDMI源轉換為DVB-T或ISDB-T通道
- 標準COFDM調製和H.264編碼
- 多種視頻格式兼容性, 包括576i (朋友) / 480一世 (NTSC) / 1080p
- 帶寬: 6/7 / 8兆赫
- 頻率範圍: 50約860MHz
- 連續可調的RF信號輸出電平範圍從100dBuV到70dBuV, 步驟1dBuV
- 2.4-英寸彩色液晶顯示器
- 體積小,重量輕
- 運營商2K和8K
- 用戶友好的設置和控件
- 緊湊和壁掛式
規範
編碼 |
|||||
輸入接口 |
HDMI 1.4 或CVBS | ||||
視頻 |
編碼 | H.264 | |||
輸入分辨率 | 1920*1080_60P; 1920*1080_50P; 1920*1080_60i; | ||||
1920*1080_50i; 1280*720_60P; 1280*720_50P | |||||
720*480_60i; 720*576_50i | |||||
比特率 | 2 〜 18 Mbps的 | ||||
聲音的 |
編碼 | MPEG 1 第二層 | |||
採樣率 | 32K / 44.1K / 48KHz的 | ||||
比特率 | 384kbps的 | ||||
調製 |
|||||
DVB-T |
標準 | DVB-T COFDM (6/7/8 中號) | |||
星座 | QPSK,16QAM,64 QAM | ||||
MORE | ≥ 38 分貝 | ||||
碼率 | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||
保護間隔 | 1/32, 1/16, 1/8, 1/4 | ||||
傳輸模式 | 2ķ,8ķ | ||||
ISDB-T |
標準 | ARIB STB-B31 (6中號) | |||
星座 | 16QAM, 64QAM | ||||
MORE | ≥ 38 分貝 | ||||
碼率 | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||
保護間隔 | 1/32, 1/16, 1/8, 1/4 | ||||
傳輸模式 | 2ķ,4ķ,8ķ | ||||
RF |
輸出水平 | ≥30dBmV | |||
輸出頻率範圍 | 100 〜 999.999 兆赫 | ||||
帶外抑制 | ≥60分貝 | ||||
系統 |
|||||
管理 | TFT +控制鍵; 網管系統; 應用程式 | LCN插入 | 是 | ||
語言 | 英語 | 升級 | 網管系統 | ||
一般 |
|||||
電源 | DC12V 1A | 能量消耗 | <10W¯¯ | ||
重量 | 1.5公斤 | 尺寸 | 199*109*61.7 (毫米) |
畫廊
常見問題
題: I'm having trouble configuring it. It doesn't accept the configuration. There are parameters I don't know how to set. I've tried both manual and web-based configurations, but it's not working in either case.
回答: This is because the browser caches too much, resulting in incomplete display. Just clear the customer's browser cache.
注意:
- Please turn off the DHCP in the modulator, if there is only one modulator.
- Please use Google Chrome to login the system
Here is the steps.

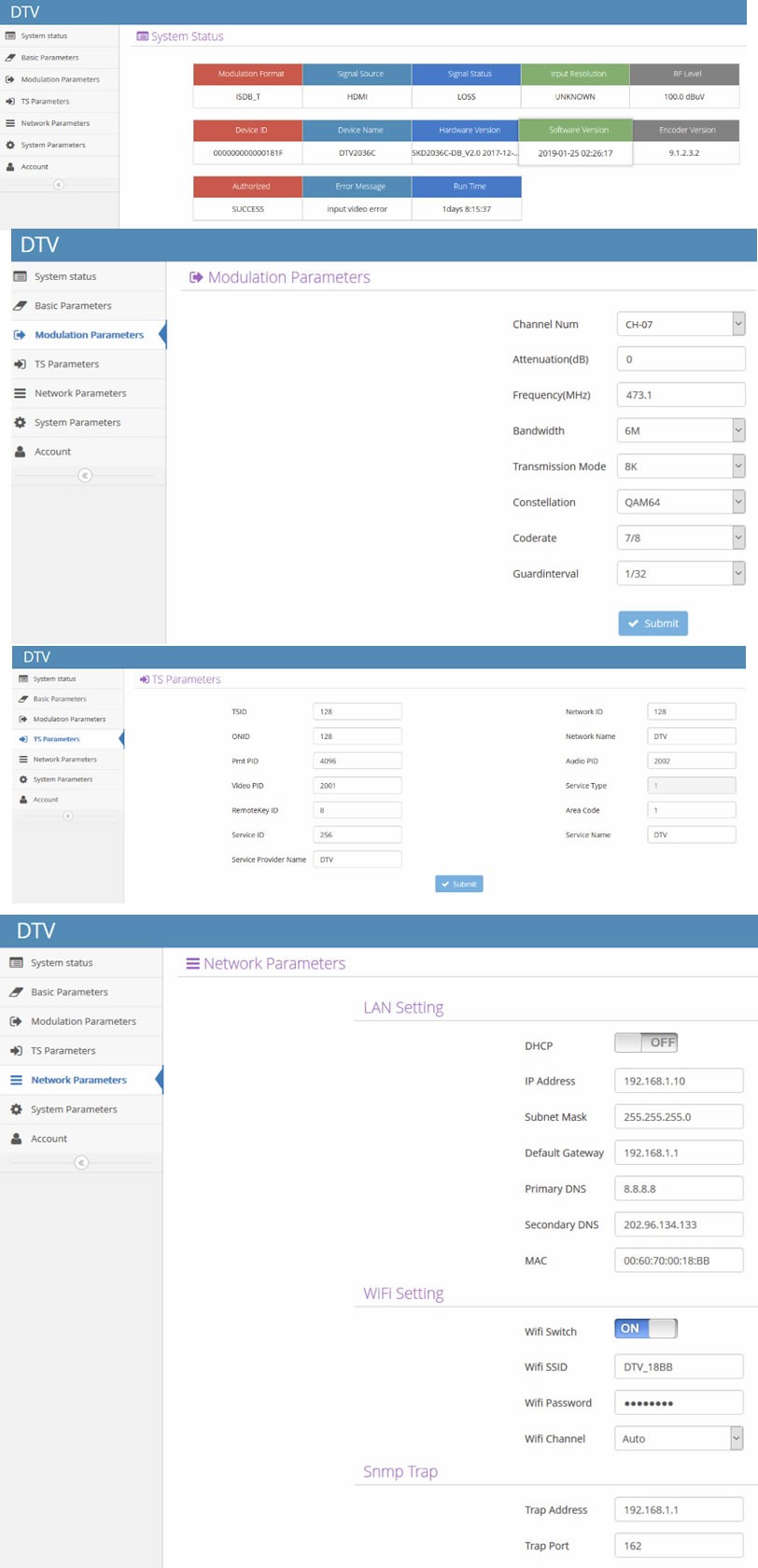

- Connect the modulator and the computer by the RJ45 port.
- Open your Google Chrome and input 192.168.1.10 in the address bar, and press enter.
- The default user name is 用戶 and the default password is 用戶
