Giao thức điều khiển giao tiếp mô-đun Ethernet Mini_COFDM Vcan1886

Giao thức điều khiển giao tiếp mô-đun Ethernet Mini_COFDM Vcan1886

1. Thông số cổng nối tiếp điều khiển truyền thông

8 bit dữ liệu

1 stop bit

chẵn lẻ thậm chí

Tốc độ truyền: 19200

2. Thông số cấu hình mô-đun

Các tham số cấu hình mô-đun được viết bằng cách viết 256×8 RAM Để đạt được điều này, các tham số được cấu hình có hiệu lực sau khi lưu thiết lập lại, hoặc bật nguồn lại. Sau khi hệ thống được bật nguồn hoặc thiết lập lại, cổng nối tiếp sẽ in {AAAAA｝

Thông số RAM Mô tả

RAM[0]: Kiểm soát thiết lập lại hệ thống, có thể đọc và ghi được, Đọc và viết thể hiện những ý nghĩa khác nhau:

Viết

00 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> Đặt lại toàn bộ hệ thống, Trả về hàng loạt {AAAAA}, cho biết hệ thống đã được thiết lập lại

01 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> Lưu các thông số do người dùng thiết lập, Trả về hàng loạt {000101｝, cho biết việc thực hiện thành công

02 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> Khôi phục thông số về thông số mặc định của hệ thống, Trả về hàng loạt {000202}, cho biết thực hiện thành công

03Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> Tìm kiếm điểm tần số của băng thông được chỉ định. Cổng nối tiếp trở lại {000303｝, cho biết việc thực hiện thành công

04Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> Tìm kiếm tần số đã chỉ định khi biết các tham số, trở lại {000404｝, cho biết việc thực hiện thành công

05Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> phím tải lại, Cài đặt tham số cổng nối tiếp của tham số truyền và cổng nối tiếp dữ liệu, trả lại {000505｝, cho biết việc thực hiện thành công

06Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> Tự động sửa đổi các tham số phân rã của khí thải (ghi RAM[8] Giá trị suy giảm có hiệu lực ngay sau khi lệnh được ban hành, và không thiết lập lại khí thải. Sau khi tắt nguồn, và bật nguồn lại, RAM[8]là giá trị đã lưu trước đó),

trở lại{000606｝,Cho biết việc thực hiện thành công

khác=> dự trữ

đọc:

Chút[0] Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM>

‘1’ = Khóa tần số RF của máy phát

‘0’= Tần số RF của máy phát không bị khóa

Chút[1] Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM>

‘1’ = Khóa tần số RF của máy thu

‘0’= Bộ thu qua tần số RF không bị khóa

Chút[7:2] Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> dự trữ

RAM[1]: Cài đặt trạng thái làm việc của mô-đun chức năng, và tốc độ cổng nối tiếp dữ liệu, có thể đọc và ghi được, Mặc định là 0X44

Chút[7:4]: tốc độ nối tiếp

“0000” =1200,

“0001”=2400,

“0010”=4800,

“0011”=9600,

“0100”=19200,

“0101”=38400,

“0110”=57600,

“0111”=115200

“1000”=230400,

“1001”~”1111″= dành riêng

Chút[3] :Ngang bằng

‘0’=kiểm tra hiệu ứng chẵn,

‘1’=hiệu ứng kỳ diệu

Chút[2] :công tắc chẵn lẻ

‘1’=mở

‘0’=đóng

Chút[1]: Trạng thái làm việc của mô-đun máy thu

‘1’=Mô-đun thu tắt

‘0’=Module thu hoạt động bình thường

Chút[0]: Trạng thái làm việc của máy phát

‘1’=Mô-đun máy phát tắt

‘0’=Module máy phát hoạt động bình thường

RAM[2]: Truyền băng thông, có thể đọc và ghi được, Mặc định 0X14,

Chia số thập phân tương ứng cho 10 Băng thông được đặt cho, dao động từ 20~80, include20（Băng thông 2M) và băng thông 80（8M)

khác=> dự trữ

RAM[3]~ RAM[4]: Tần số trung tâm RF của mô-đun máy phát, có thể đọc và ghi được Mặc định RAM[3] = 0X0D, RAM[4] = 0X48

Theo đơn vị 100KHz. Giá trị tối đa là 25000 và giá trị tối thiểu là 500.

RAM[5]: Tốc độ mã FEC của mô-đun máy phát, có thể đọc và ghi được, Mặc định 0X00

00 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 1/2

01 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 2/3

02 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 3/4

03 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 5/6

04 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 7/8

khác=> dự trữ

RAM[6]: Chế độ điều chế mô-đun máy phát, có thể đọc và ghi được, Mặc định 0X00

00 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> QPSK(4QAM)

01 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 16QAM

02 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 64QAM

khác=> dự trữ

RAM[7]: Khoảng thời gian bảo vệ mô-đun máy phát, có thể đọc và ghi được, Mặc định 0X00

00 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 1/32

01 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 1/16

02 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 1/8

03 Tính toán tốc độ truyền hệ thống truyền dẫn không dây COFDM> 1/4

khác=> dự trữ

RLÀ[8]: Mô-đun máy phát RF Giá trị suy giảm công suất đầu ra, có thể đọc và ghi được, Giá trị mặc định là0X00

00: 0 dB

01: 1 dB

02: 2 dB;

………..

0F:15 db

khác=> dự trữ

RAM[9]: Nhận băng thông tần số, có thể đọc và ghi được, Mặc định 0X14

Chia số thập phân tương ứng cho 10 Băng thông được đặt cho, dao động từ 20~80, bao gồm 20（Băng thông 2M) and80（Băng thông 8M)

khác=> dự trữ

RAM[10]~ RAM[11]: mô-đun thu tần số trung tâm RF, phạm vi 158M đến 860M, RAM mặc định có thể đọc và ghi[10] = 0X0D, RAM[11] = 0X48

Theo đơn vị 100KHz. Giá trị tối đa là 90000 và giá trị tối thiểu là 2000

RAM[12]~RAM[21]: Nhận thông số kênh tìm kiếm, chỉ đọc,

struct dibDVBTChannel {

int8_t phổ_inversion;

int8_t nfft;

bảo vệ int8_t;

chòm sao int8_t;

int8_t giờ;

int8_t alpha;

int8_t code_rate_hp;

int8_t code_rate_lp;

int8_t chọn_hp;

int8_t intlv_native;

} dvbt;

RAM[22]~RAM[37]: Khóa mã hóa, có thể đọc và ghi được, Giá trị mặc định là tất cả số không

RAM[22] :128 khóa mã hóa bit[127-120]chút

RAM[23] :128 khóa mã hóa bit[119-112]chút

RAM[24] :128 khóa mã hóa bit[111-104]chút

RAM[25] :128 khóa mã hóa bit[103-96]chút

RAM[26] :128 khóa mã hóa bit[95-88]chút

RAM[27] :128 khóa mã hóa bit[87- 80]chút

RAM[28] :128 khóa mã hóa bit[79-72]chút

RAM[29] :128 khóa mã hóa bit[71-64]chút

RAM[30] :128 khóa mã hóa bit[63-56]chút

RAM[31] :128 khóa mã hóa bit[55-48]chút

RAM[32] :128 khóa mã hóa bit[47-40]chút

RAM[33] :128 khóa mã hóa bit[39-32]chút

RAM[34] :128 khóa mã hóa bit[31-24]chút

RAM[35] :128 khóa mã hóa bit[23-16]chút

RAM[36] :128 khóa mã hóa bit[15-8]chút

RAM[37] :128 khóa mã hóa bit[7-0]chút

Minh họa[127-0]tất cả cho0, không mã hóa

RAM[40]~RAM[43]: Để tính tỷ lệ tín hiệu trên tạp âm, xem tài liệu liên quan để biết chi tiết

RAM[44]~RAM[45]: tính toán công suất RF,rf_power Tham khảo mã để biết chi tiết

RAM[46]~RAM[48]: tính toán công suất RF,n_agc_power Mã tham chiếu cụ thể

RAM khác Dành riêng, không thể đọc hoặc viết nội dung của nó

3. Lệnh cấu hình mô-đun

Lệnh cấu hình được thực hiện bằng cách gửi lệnh tới nó thông qua cổng nối tiếp Định dạng lệnh: {+opcode+địa chỉ RAM+<toán hạng>+Kiểm tra mã+} biểu tượng{}bên trong là ASCII được biểu thị bằng số cơ sở code16

{: Cho biết sự bắt đầu của lệnh

+: Cho biết rằng chỉ có kết nối được chỉ ra ở đây, để minh họa, không tồn tại trong lệnh thực tế

<>: Chỉ ra rằng không có

}: Cho biết sự kết thúc của lệnh

mã lệnh: 00 có nghĩa là viết, FF có nghĩa là đọc,1 địa chỉ RAM byte: 1 byte

toán hạng: toán hạng của lệnh1 byte, trong thao tác đọc, Byte này không

kiểm tra mã: (opcode+ địa chỉ gửi tiền+ <toán hạng>) mod 256

định dạng trả về lệnh:

Thao tác trả về định dạng thành công: {+đăng ký địa chỉ + giá trị đăng ký + mã kiểm tra +}

lệnh đặt lại không trả về

Định dạng trả về lỗi hoạt động{FFFFFF}

4. tham khảo phương pháp tính toán tham số kích thước kênh

Dung lượng kênh tối đa của hệ thống có thể được tính bằng công thức sau:

Rmax=6,75 x b x FEC x (188/204) x (1/(1+GD)) x (BW/8)

Rmax: Dung lượng tối đa của kênh(Mb/s)

b: Chức năng tỷ lệ sóng ghép,QPSK giờ b=2, 16Giờ QAM b=4，64QAMgiờ=6 FEC: tốc độ mã sửa lỗi nội bộ(1/2, 2/3, 3/4, 5/6, 7/8)

GD: khoảng bảo vệ 1/4, 1/8, 1/16, 1/32

BW: Băng thông toM là một đơn vị

Theo công thức trên, dung lượng tối đa của kênh có thể được tính toán theo một vài thông số. Như thể hiện trong bảng dưới đây, Có8mDung lượng thông tin theo băng thông. Hệ thống sẽ tự động tính toán kích thước luồng đầu ra được mã hóa theo thông số kênh đã thiết lập sao cho kích thước luồng đầu ra không lớn hơn công suất tối đa của kênh.

5. chú thích

trên bảng vị trí L19 (ở U9 Bên cạnh, vị trí trống khi rời khỏi nhà máy) có thể thêm một 0603 Độ tự cảm để tăng công suất đầu ra, giá trị điện cảm tăng có thể tham khảo hình sau

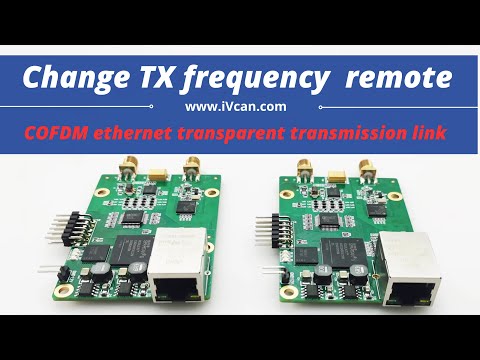

6. Video hoạt động
