Hệ thống truyền video không dây cofdm tầm xa 34km cấp độ quân sự cho máy bay không người lái

Hệ thống truyền video không dây cofdm tầm xa 34km cấp độ quân sự cho máy bay không người lái

Chi tiết nhanh
Số mô hình:M52
Kiểu:2/2.5/3/4Mô-đun G
Nơi xuất xứ:Quảng Đông, Trung Quốc, Trung Quốc
Loại nhà cung cấp:OEM/ODM
Ứng dụng:máy bay không người lái
Kích cỡ:112×63.5x19mm
Weight:143g
Dải tần:800MHz/1.4GHz
Khoảng cách truyền:Lên tới 34km
điều chế:COFDM
Giao diện video:Ethernet
Băng thông:3/5/10/20MHz
Giao diện dữ liệu:UART(TTL/RS232)/SBUS
Nhiệt độ làm việc:-40oC~+70oC

Máy phát video COFDM tầm xa 34km cấp quân sự - Hệ thống truyền video không dây SDI cho máy bay không người lái

các Máy phát video COFDM M52 là một cấp quân sự, hệ thống truyền video không dây tầm xa được thiết kế đặc biệt cho máy bay không người lái và máy bay không người lái (UAV) yêu cầu chắc chắn, liên kết video có độ tin cậy cao trên khoảng cách mở rộng. Với phạm vi truyền tối đa lên tới 34 km, M52 là lý tưởng cho trinh sát, giám sát, thanh tra công nghiệp, lập bản đồ, và các ứng dụng máy bay không người lái chiến thuật, trong đó cả hiệu suất và độ bền đều rất quan trọng.

---

Các tính năng và thông số kỹ thuật chính

• Số mô hình: M52
• Kiểu: 2/2.5/3/4Mô-đun G, cho phép triển khai linh hoạt với mạng truyền thông hiện đại.
• Nơi xuất xứ: Quảng Đông, Trung Quốc
• Loại nhà cung cấp: OEM/ODM, cho phép tùy chỉnh để đáp ứng các yêu cầu hoạt động cụ thể.
• Ứng dụng: Được thiết kế chủ yếu cho máy bay không người lái và UAV cần truyền video tầm xa.
• Kích cỡ: Hệ số dạng nhỏ gọn của 112 x 63.5 x 19 mm, làm cho nó phù hợp để tích hợp với các nền tảng UAV vừa và lớn.
• Weight: Nhẹ 143 g, giảm thiểu tải trọng bổ sung trên máy bay không người lái và duy trì hiệu quả chuyến bay.
• Dải tần: Hỗ trợ 800 MHz và 1.4 GHz, cung cấp các tùy chọn để phân bổ tần suất và tuân thủ quy định.
• Khoảng cách truyền: Lên đến 34 km, đảm bảo kết nối tầm xa ngay cả ở địa hình phức tạp và vùng sâu vùng xa.
• điều chế: COFDM (Ghép kênh phân chia tần số trực giao được mã hóa), được tối ưu hóa cho khỏe mạnh, truyền chống nhiễu, và hiệu suất vượt trội trong cả hai tầm nhìn (LOS) và môi trường bị cản trở một phần.
• Giao diện video: Ethernet, hỗ trợ đầu ra video kỹ thuật số tốc độ cao và khả năng tương thích mạng.
• Băng thông: Hỗ trợ 3, 5, 10, and 20 MHz, cho phép điều chỉnh độ rộng kênh cho các nhu cầu hoạt động khác nhau.
• Giao diện dữ liệu: Bao gồm UART (TTL/RS232) and SBUS, tạo điều kiện thuận lợi cho việc đo từ xa theo thời gian thực, điều khiển, và truyền dữ liệu cùng với video.
• Nhiệt độ hoạt động: -40oC đến +70oC, cho phép hoạt động ổn định trong điều kiện môi trường khắc nghiệt điển hình của các hoạt động dã chiến hoặc quân sự.

---

Công nghệ COFDM tiên tiến

M52 sử dụng điều chế COFDM nâng cao, có khả năng chống nhiễu đa đường và suy giảm tín hiệu cao do các chướng ngại vật như tòa nhà, cây cối, hoặc địa hình không bằng phẳng. Điều này làm cho nó đặc biệt đáng tin cậy cho các ứng dụng máy bay không người lái chiến thuật hoặc công nghiệp, nơi duy trì liên kết video ổn định là điều cần thiết. Tính mạnh mẽ của COFDM đảm bảo rằng video vẫn rõ ràng và liên tục, ngay cả trong những điều kiện khó khăn có thể làm gián đoạn các hệ thống truyền dẫn kỹ thuật số đơn giản hoặc tương tự thông thường.

---

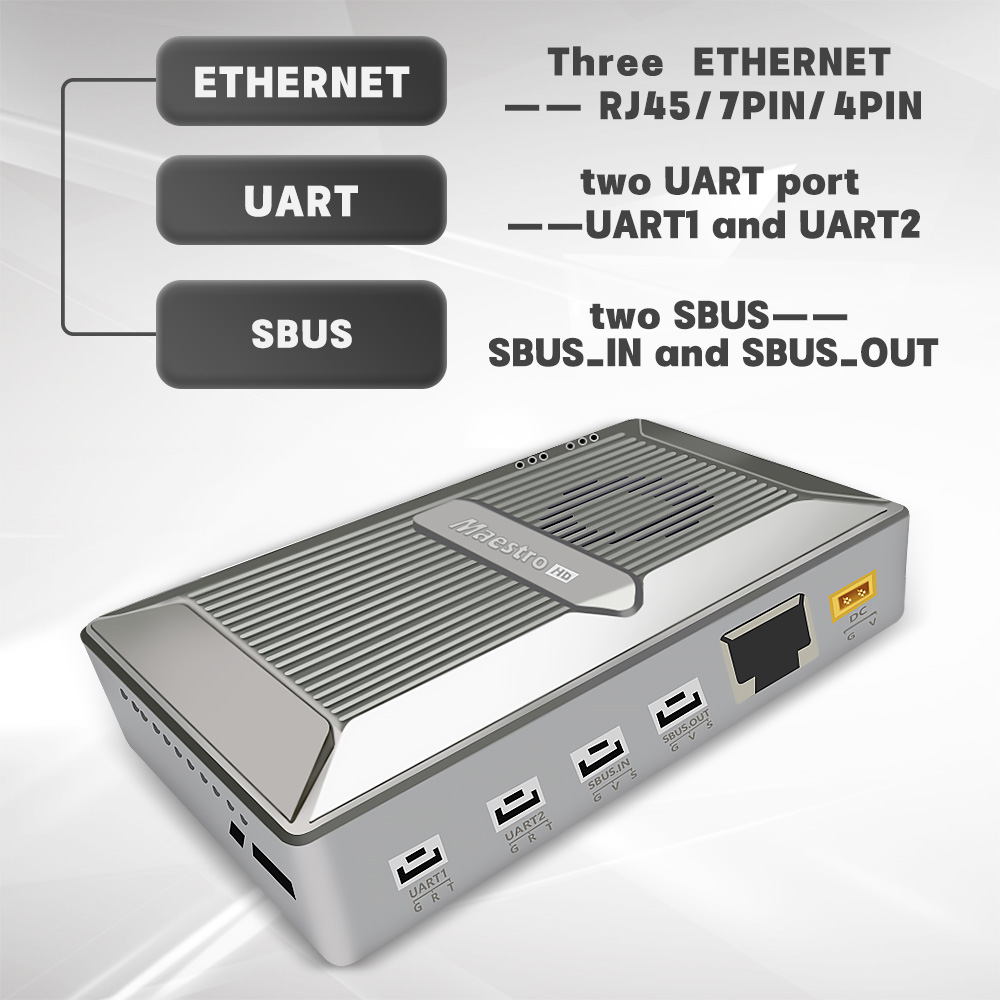

Tích hợp đa năng

Bộ phát M52 được thiết kế để tích hợp liền mạch với máy bay không người lái:

• Đầu ra video Ethernet cho phép kết nối trực tiếp với bộ chuyển đổi SDI, Camera IP, hoặc trạm điều khiển mặt đất.
• Giao diện UART và SBUS cho phép đo từ xa và truyền tín hiệu điều khiển từ xa, cung cấp quản lý UAV hoàn chỉnh trong thời gian thực.
• có thể điều chỉnh cài đặt băng tần và băng thông cho phép người vận hành tuân thủ các quy định của địa phương và tối ưu hóa hiệu suất trong môi trường RF đông đúc.

---

Ứng dụng

các Máy phát COFDM cấp quân sự M52 là lý tưởng cho:

• Máy bay không người lái trinh sát và giám sát tầm xa.
• Kiểm tra đường ống bằng UAV công nghiệp, đường dây điện, và cơ sở hạ tầng.
• Hoạt động chiến thuật và quân sự của UAV yêu cầu an toàn, liên kết video mạnh mẽ.
• Lập bản đồ, khảo sát, và nghiên cứu khoa học trên không.
• Bất kỳ ứng dụng nào yêu cầu truyền video ổn định trên hàng chục km với độ trễ tối thiểu.

---

Bản tóm tắt

các Máy phát video COFDM M52 kết hợp độ bền cấp quân sự, hiệu suất tầm xa, và giao diện đa năng thành một nhỏ gọn, gói nhẹ. Khả năng truyền video SDI chất lượng cao qua 34 km, kết hợp với điều chế COFDM tiên tiến, hỗ trợ đa băng tần, và tích hợp dữ liệu thông qua UART và SBUS, làm cho nó trở thành một giải pháp đáng tin cậy và linh hoạt cho máy bay không người lái hoạt động trong môi trường đòi hỏi khắt khe. Với phạm vi nhiệt độ hoạt động rộng và kết cấu chắc chắn, M52 lý tưởng cho những người điều khiển UAV chuyên nghiệp đang tìm kiếm chắc chắn, đường dài, và truyền video có độ trễ thấp.
