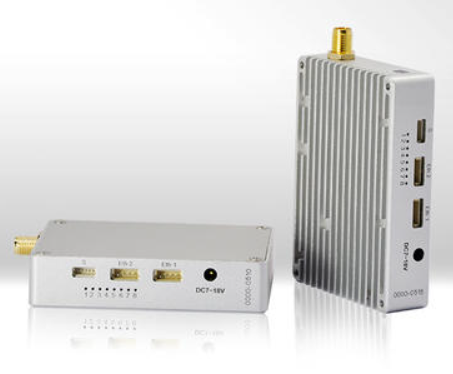

The mini transceiver is a newly designed COFDM wireless communication equipment based on military standards. It supports 2.402-2.478Ghz and transmits HD IP Video and Bi-directional for 5km air to ground.

5km Liên kết dữ liệu và video TCP/IP/UDP COFDM UAV

➢ Double 10/100Mbps Ethernet port support UDP/TCP

➢ One Serial port supports Telemetry MAVLINK/TT

➢ Cổng nối tiếp hỗ trợ APM, Pixhawk 2.1, Pixhack V3, Pixhawk 2 & Pixhawk4

➢ AES encryption video transmission

➢ Excellent performance in movement condition support max moving speed of 400km/h

➢ Working frequency adjustable by our software 2402-2478Mhz

➢ Transmit Rate 3Mbps

➢ Băng thông 4Mhz

5km TCPIPUDP COFDM UAV Video And Data Links
5km TCPIPUDP COFDM UAV Video And Data Links

➢ Vỏ hợp kim nhôm kép công nghệ CNC đặc trưng, khả năng chống va đập tốt và tản nhiệt

➢ Thủ công anodizing dẫn điện cải thiện tính toàn vẹn của tín hiệu RF

➢ Nhiệt độ làm việc: -40oC—+85oC

5km TCPIPUDP COFDM UAV Video And Data Links
5km TCPIPUDP COFDM UAV Video And Data Links

➢ Dimension: 67.8×47.5×14.8mm

➢ Trọng lượng: 68g

5km TCPIPUDP COFDM UAV Video And Data Links
5km TCPIPUDP COFDM UAV Video And Data Links

Thông số kỹ thuật

Tính thường xuyên2.4GHz(2402Mhz-2482MHz)
RF Transmitting Power27dBm(air to ground 4-6km)
Băng thông tần số4MHz
Anten1T 1R
Độ lợi antenTXOmni antenna 19.6cm 3.5dbi
RXOmni antenna 19.6cm 3.5dbi
Adjustment mode of bit rateSoftware adjustment
Communication Channel EncryptionAES 128
Chế độ truyềnchỉ tới điểm
Error DetectionLDPC FEC
Start-up time25S
Two-way functionSupport video and duplex data simultaneously
dữ liệuTTL(±.3V)
Tỷ lệ ngày3Mb/giây
Độ nhạy-100dbm@4Mhz
Quyền lựcDC7-18V
Tiêu thụ điện năngTX 4Watts
RX 4Watts
Nhiệt độnhiệt độ hoạt động:-40-+85oC
Nhiệt độ bảo quản:-55-+85oC
 Giao diệnPower input interface×1
Antenna interface×1
Serial Interfacex1
Ethernet Interface×2
Chỉ sốChỉ báo nguồn(8)
Connection Status Indicator(4,5,6,7)
Signal Strength Indicator(1,2,3)
Thiết kế vỏ kim loạiCông nghệ CNC
Double aluminum alloy shell
Conductive anodizing craft
Kích cỡ67.8×47.5×14.8mm
Trọng lượng tịnhTx 68g
Rx 68g
