Mini Módulo Transmissor FM Microfone Sem Fio Placa de Canal Único 3-5V 100mW Sensibilidade Ajustável PLL 76.0MHz-108.0MHz

• Doença: Novo
• Tipo: Lógica ICS
• Número de modelo: Mini Módulo Transmissor FM
• Aplicação: Celular
• Temperatura de operação: -20~ 70 graus Celsius
• Tensão de alimentação: 3.0V-5,0V
• Pacote: SOP
• é customizado: sim
• resposta de freqüência: 50Hz-18KHz
• Potência de saída: 100mW

Introdução

1.Potência de saída:100mW
2.Faixa de resposta de frequência de áudio:50Hz-18KHz
3.Frequência de Transmissão:76.0MHz-108,0 MHz
4.Modo de Modulação:FM padrão
5.Trilha sonora:canal único
6.Tensão da fonte de alimentação:CC 3,0 V-5,0 V
7.Corrente Operacional:35mA
8.Antena adaptável:75antena de barra cm
9.Modifique o comando de frequência: AT + FRE = 875 (para 87.5 MHz)

10.Comando de leitura de frequência: AT + RET

Características:

1. Adote a Técnica FM PLL
2. Adote o amplificador operacional de baixo ruído de áudio como amplificação de microfone
3. Desligar Automático Memória Frequência Anterior
4. Adote a frequência estabilizadora de cristal de quartzo SMD de alta precisão
5. Porta do PC Configurar a frequência de transmissão por porta serial

Instruções:

<1>: Poder

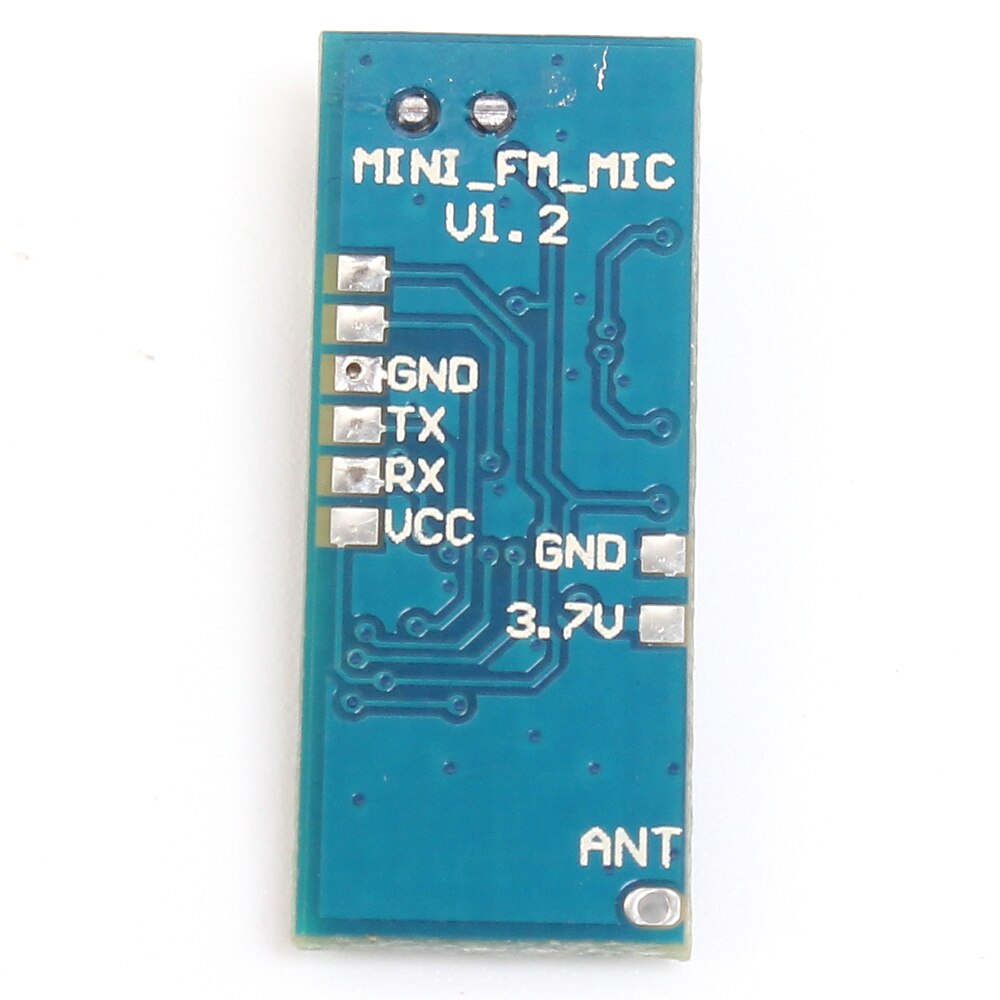

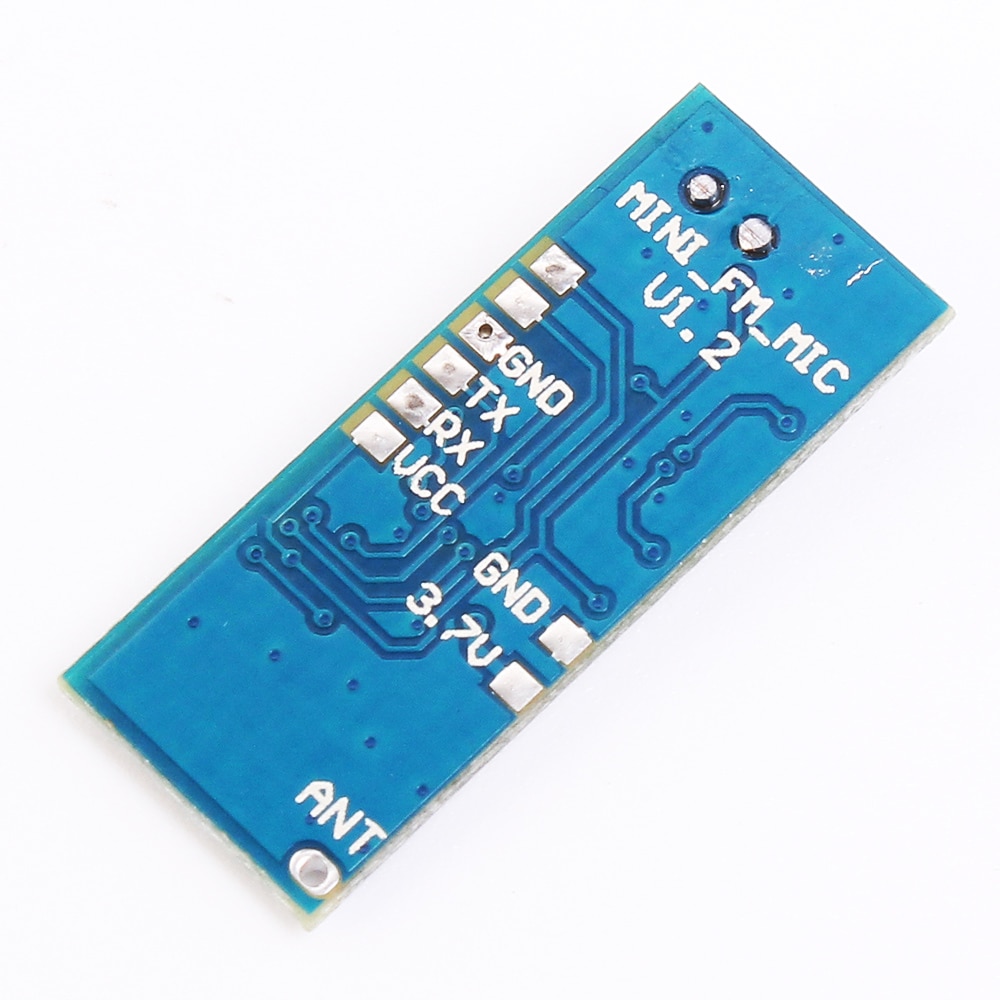

A parte traseira do módulo corresponde à porta GND, e 3,7V está conectado aos terminais negativo e positivo da fonte de alimentação (bateria) respectivamente. A fonte de alimentação é recomendada para usar uma bateria ou uma fonte de alimentação regulada abaixadora do transformador. Não use fontes de alimentação comutadas sem filtros (como carregadores de celular, bancos de energia, comutação de fontes de alimentação DC-DC), de outra forma, a interferência de alta frequência gerada pela parte da fonte de alimentação afetará a operação normal deste módulo. A tensão de trabalho normal deste módulo é 3.0-5.0V, e a tensão da fonte de alimentação não deve exceder esta faixa.

<2>: Antena

A porta ANT é usada para conectar a antena FM. Para melhor transmitir os sinais FM, recomenda-se conectar uma antena chicote de 75 cm de comprimento, e não deve haver obstáculos o mais longe possível perto da antena.

<3>: Ajuste de frequência

Este módulo precisa usar um computador para configurar seu ponto de radiofrequência (consulte o método de configuração de frequência na parte inferior da página de detalhes para o método de operação específico).

Assuntos que precisam de atenção:

1: Confirme se a polaridade da fonte de alimentação e a tensão da fonte de alimentação estão corretas antes de ligar a energia. Se a tensão de entrada exceder 5V ou os pólos positivo e negativo da fonte de alimentação estiverem conectados inversamente, pode causar danos permanentes ao módulo.

2: Não toque nos componentes traseiros do módulo ao trabalhar, para não afetar o funcionamento normal do módulo.

Modifique a descrição da sensibilidade de captação do microfone:

Este módulo pode alterar a sensibilidade de captação do microfone modificando a resistência de feedback negativo do circuito do pré-amplificador do microfone, de modo a atender a adaptação de usuários individuais aos requisitos especiais de sensibilidade. O valor padrão de fábrica da resistência de feedback negativo do pré-amplificador de microfone é 82K ohms. Aumentar essa resistência aumenta a sensibilidade do microfone enquanto diminuir essa resistência diminui a sensibilidade do microfone. Nota: Nós fornecemos apenas o método de modificação. Se você quiser mudá-lo, por favor compre de volta e modifique você mesmo. Todos os envios são baseados na sensibilidade padrão. Não alteramos os parâmetros de sensibilidade para cada cliente.

Método e procedimento de configuração de frequência:

1: Módulo USB para TTL e o método de conexão do módulo

(2): conecte o USB ao módulo da porta serial e o módulo após a inserção do USB ao módulo serial ao computador, aguardando a instalação automática do driver após a conclusão da instalação, abra automaticamente o gerenciador de dispositivos para ver o número da porta serial correspondente do módulo USB para TTL
