COFDM 무선 비디오 송신기 HDMI CVBS 입력
새로운 COFDM 무선 비디오 송신기 HDMI CVBS 입력 미니 변조기 모듈 장거리 FPV UAV

COFDM 무선 비디오 수신기 COFDM-905R

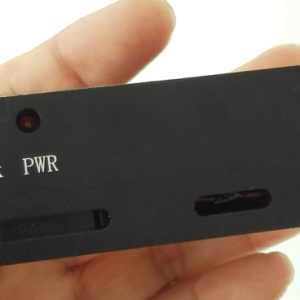

고화질 디지털 무선 전송 송신기 COFDM-905T에는 인코더 보드가 내장되어 있습니다., RCA COFDM 변조 모듈, 소형 PA 전력 증폭기 모듈 (변경 1W, 2W, 5W, 10W), 전체 시스템은 CNC 알루미늄 합금으로 하우징을 사용, 작은 크기, 가벼운, 높은 전송 해상도, 긴 거리, 낮은 대기 시간.
목차
풍모
- 지원되는 오디오 및 비디오 입력 방법:
- 미니 HDMI 입력 (디지털)
- AV 입력 (CVBS 아날로그, 비디오, 오디오 권리, 오디오 왼쪽)
- 비디오 입력 시스템 지원:
- 미니 HDMI: 1080 60피, 1080 50피, 1080 30피, 1080 25피, 1080 60나는, 1080 50나는, 1080 30나는, 720 60피, 720 50피, 720 30피, …, 적응의 다양한 모드
- AV: 720×480 60나는 (NTSC), 720×576 50나는 (단짝), 모드 적응
- 비디오 인코딩: H264 인코딩 기술을 채용하고, 최대 60 @ 1080P 지원, 다른 다양한 해상도와 프레임 레이트 인코딩 호환.
- 비디오 인코딩 비트 레이트는 직렬 포트 구성 및 기본 적응 무선 인터페이스 속도를 통해 설정 될 수있다.
- COFDM 변조
- 구성 길쌈 코드의 비율: 1/2, 2/3, 3/4, 5/6, 7/8
- 구성 가능한 변조 방식: QPSK / QAM16 / QAM64
- IFFT 모드: 2케이
- 구성 보호 구간: 1/4,1/8,1/16,1/32
- 구성 가능한 무선 대역폭: 1메가 헤르츠 ~ 8MHz의 조정, 1스테핑 KHz에서
- 출력 전송 전력 증폭기 구성을
- 작동 주파수 대역: 160메가 헤르츠 ~ 860MHz 구성 할 수 있습니다;
- 최대 전송 전력: 1W 또는 2W;
- 단방향 투명한 데이터 전송을 시리얼 포트를 제공;
- 직렬 포트 구성을 위한 매개변수를 제공하고 매개변수 구성 패널
- AES-256 암호화 전송
- 전원 공급 장치: 10 ~ 13V, 12V 최상의 RF 성능;
- 전력 소비: 송신 전력이 1W 경우 전체 기기의 소비 전력은 약 14W입니다;
- 전체 크기: 74 * 55 * 24.6mm
- 무게: 135지
노트
905T-COFDM 송신기 및 COFDM-905T 수신기는 포인트 - 투 - 포인트 무선 영상 전송 시스템을 형성 할 때, 비디오 지연 표시:
비디오 지연의 세 가지 지표, 비디오 비트 레이트, 및 무선 인터페이스 속도는 상호 영향과 상호 억제입니다. 무선 인터페이스의 속도보다 클 때 5 배 비디오 부호화 율, 비디오 지연은 최소. 이 경우, 실제 테스트는 비디오 지연이 약이다 60 코드가 720P@60에서 전송될 때 밀리초, 비디오 지연은 약이다 130 1080P@60에서 밀리초. 지연은 수신단에서 HDMI 비디오 출력으로 송신 측에 HDMI 비디오 입력으로부터의 지연을 의미, 송신 측의 프론트 엔드 카메라의 지연을 제외 (우리는 약에 브랜드 SLR 카메라의 지연을 측정 70 (밀리 초), 그리고 유명 브랜드의 지연은 약에 카메라를 스포츠 130 (밀리 초)). 대부분의 응용 프로그램 시나리오, 비디오 지연이 약으로 설정되었습니다. 200 기본적으로 밀리초.
905T-COFDM 송신기 및 COFDM-905R 수신기는 포인트 - 투 - 포인트 무선 영상 전송 시스템을 형성 할 때, 전송 거리이며:
무선 통신 거리가 이러한 테스트 환경과 같은 많은 요인들에 관한 것이다, 주변 전자파, 폐색 조건, 공기 습도, 작동 주파수, 무선 대역폭, 안테나 송수신. 실제 테스트 결과: 고객 테스트, 비행하는 무인 항공기 탑재 송신기 100 높은 미터, 4M QPSK 무선 대역폭으로 설정, 700MHz의 중심 동작 주파수, 1W 송신 전력, 주변 송신기 안테나 3dBi, 약 10dBi의 이중 유리 섬유 안테나 이득을 받기, 최대 16km 거리 (비디오 부드러운);
심천에서 우리 자신의로드 테스트, 고가도로에 발사 끝, 일반 호스 안테나 (3dBi의 이득에 대한), 340메가 헤르츠 출시, QPSK 8M 대역폭, 수신단에서의 유리 섬유 안테나, 및 야기 안테나, 약 2.2 극 높은 미터, 2.2 멀리 킬로미터, 고화질 비디오 부드러운, 송신기와 수신기 사이의 소수의 고층 건물, 도로에 대한 시각적 20 굽힘 학위. 때문에 조건 제한, 더로드 테스트는 이루어지지되었다.

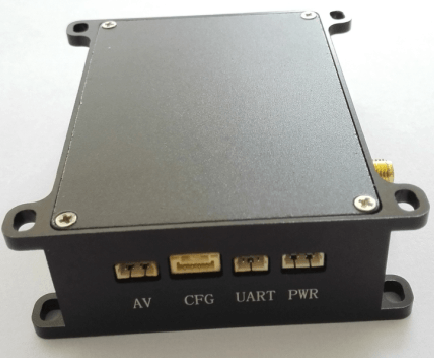

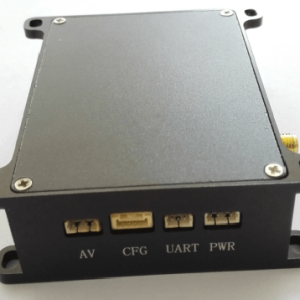

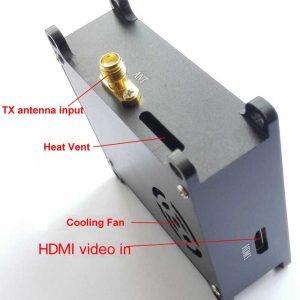

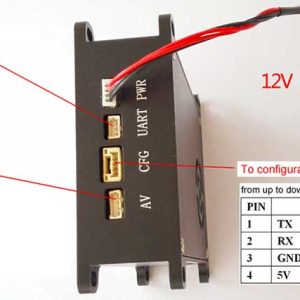

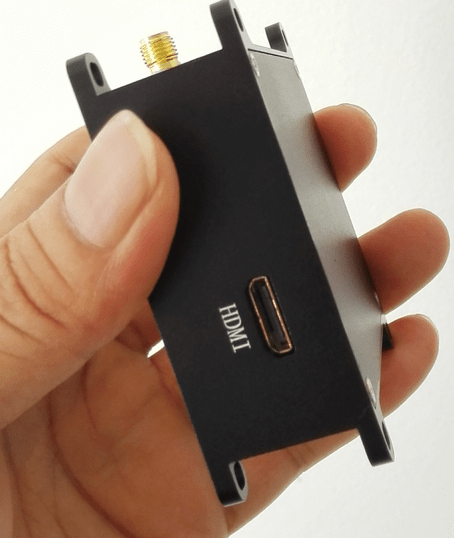

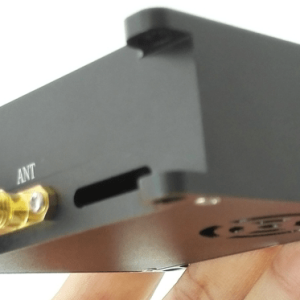

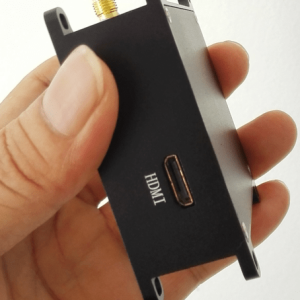

커넥터





크기
75 엑스 55 엑스 25 mm

자주 묻는 질문
- COFDM 비디오 송신기 COFDM-905T는 다음을 지원합니다. 1000 MHz의 2500 MHz의.
- 그러나 COFDM 비디오 수신기 COFDM-905R 주파수 범위는 170-860Mhz입니다., 그것은 그것을 지원하지 않습니다, 주파수 하향 변환기를 사용해야 합니다.
내부에 파워 앰프가 없는 경우, 단지 -5dB
예, 지원하다.

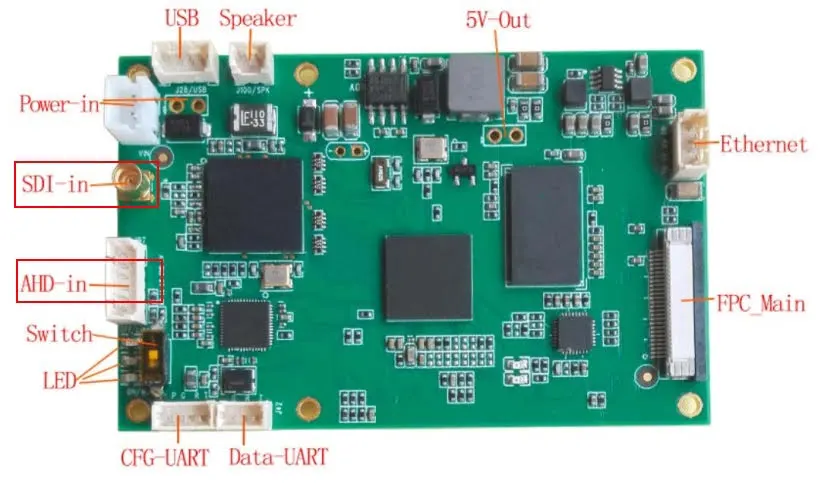

SDI 및 AHD 입력 케이블은 포함되지 않습니다..
선풍기를 장착하려면, 짧은 시간 동안 테스트를 위한 팬이 허용되지 않습니다.
투명 전송, 어떤 프로토콜 없다, TTL 레벨
이제 송신기와 수신기 모두 AES 암호화를, 단지 다른 펌웨어를 업그레이드.

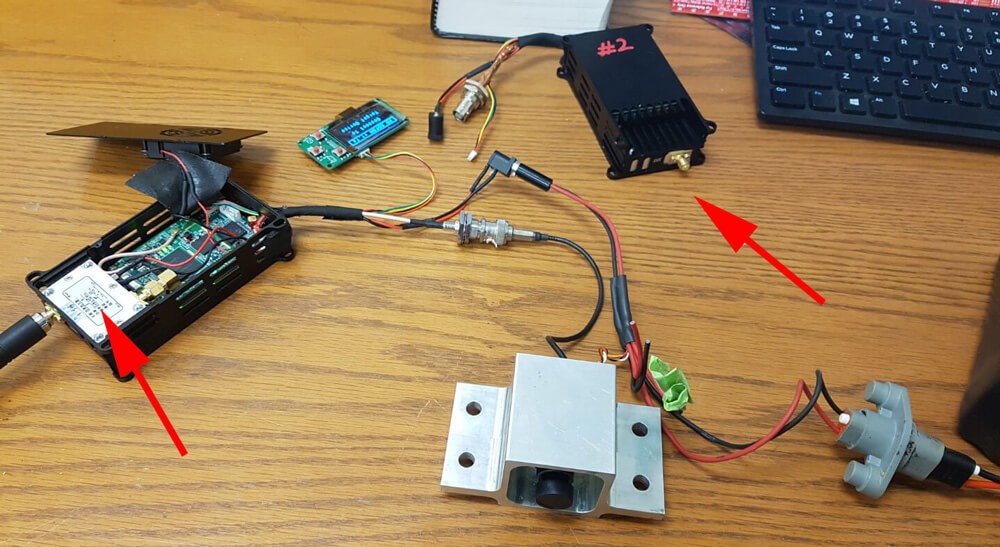

아래 그림을 확인하십시오. 1 와트 송신기 2 개가 있습니다, #1 오픈 금속 상자입니다, 슬리버 부분은 1 와트이다 PA (파워 앰프).

인클로저는 사용자 정의 할 수 있습니다. 1w 송신기는 106×53.4x27mm입니다.
RF 성능 테스트
운영 중심 주파수에서 470MHz, 파워 앰프: 1W


운영 센터 주파수 700MHz의, 파워 앰프: 1W


업그레이드

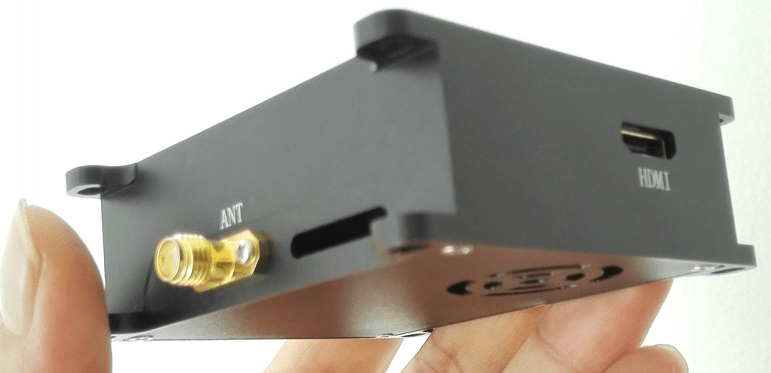

더 많은 TX 사진
