Trasmettitore Wireless Video

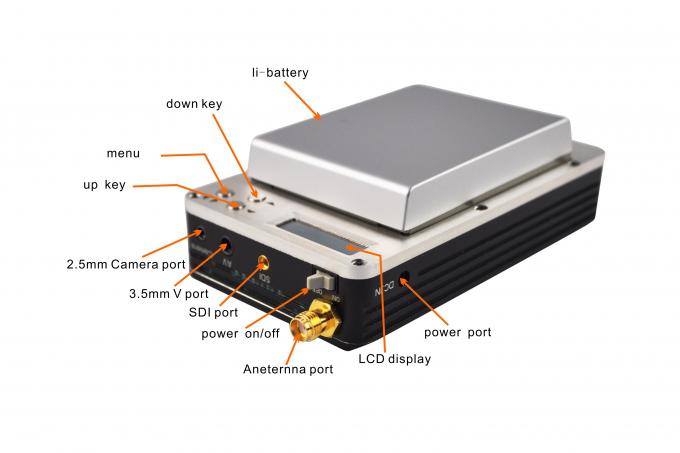

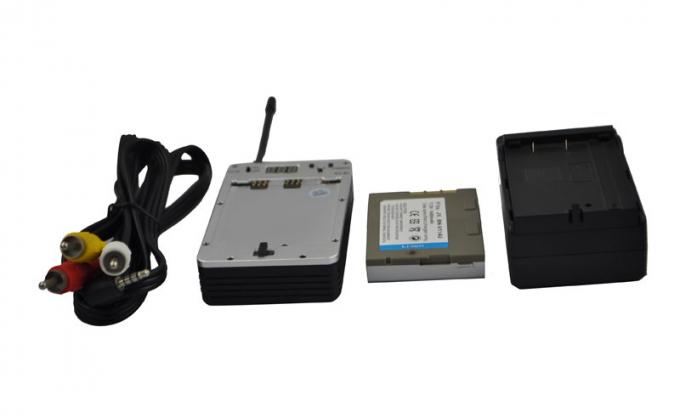

Mini trasmettitore video wireless a lungo raggio HD COFDM Collegamento UAV con display LCD
Descrizione dettagliata del prodotto
Modulazione: COFDM Ingresso CC: DC7.5-12V
Frequenza: 300-900MHz (opzionale)
Distanza: Distanza LOS massima 20 km (su Elicottero), 1-500m NLOS Distanza
Display: Display LCD
Peso: 195g(diametro della colonna) 288g(con Batteria)

introduzione:

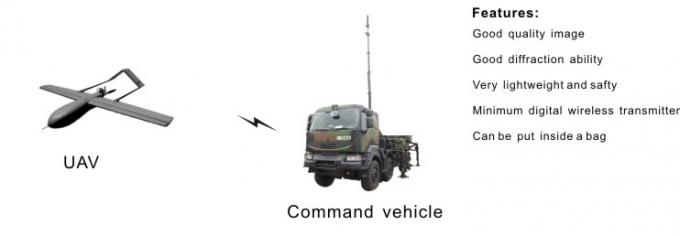

Ha il carattere di super leggero e di piccole dimensioni utilizza il formato di codifica MPEG2 e COFDM (multiplexing a divisione di frequenza ortogonale codificata) modulazione digitale e fornisce un'immagine di alta qualità in rivoluzione 720*576. Supporta la trasmissione e la ricezione NLOS così come la trasmissione mobile ad alta velocità. Può essere portata in tasca/valigetta per prove segrete. può inviare video in diretta delle circostanze della scena al posto di comando posteriore. Ampiamente usato negli UAV, organi di pubblica sicurezza, procuratore, tribunale e ufficio di sicurezza, eccetera.

Caratteristiche:

Il trasmettitore ha solo 195 g di peso netto(diametro della colonna), molto facile per applicazioni portatili e UAV.
modulazione COFDM, Trasmissione stabile
Compressione video MPEG-2, Qualità video DVD;
Design modulare e altamente integrato
NTSC/PAL si adatta automaticamente, e supporta l'utente regolabile;
Poco ritardo;
Supporta NLOS mobile ad alta velocità (Non-luce di vista ) trasmissione;
Batteria al litio per alimentazione(l'orario di lavoro continuo è 3 ore max)
Frequenza di lavoro regolabile, la larghezza di banda, Potenza RF ed ecc.
Sicurezza della trasmissione tramite crittografia di AES 265 po.
Immagine di buona qualità senza alcun mosaico;
Abbinato all'amplificatore multifunzione per requisiti di portata più lunga.

Specifiche del trasmettitore:
Modulazione COFDM
Ingresso CC DC7.5-12V
Corrente di lavoro 0,9 A-13 A
Constellation QPSK,16QAM,64QAM(opzionale),
QPSK/16QAM/64QAM a 6/7/8 MHz
FEC 1/2,2/3,3/4,5/6, 7/8
Intervallo di guardia 1/32,1/16,1/8,1/4
Larghezza di banda 2/2,5/4/8M(regolabile)
Interfaccia A/V BNC / RCA
Frequenza 300-900 MHz(opzione)
Crittografia AES 128 po / ALLTECH Scrambling di base
Planarità ≤2dB(entro l'intera gamma di frequenze) ,≤0,5dB (entro 8 MHz)
Portante 2K
Potenza in uscita 30dBm max (100-1000mW regolabile),in incrementi di 1dB
Potenza di uscita CNR ≥-30dB @ 30dBm
SHG >52dBc
Segnale video 1Vp-p@75Ω,adattativo NTSC/PAL
CBER <2.0E-4
Compressione video MPEG-2 4:2:0 /MPEG-4 (opzionale)
Risoluzione 720×576(AMICO) , 720× 480(NTSC)
Velocità video 15 Mbps(Una linea di riferimento attivata/disattivata)
ingresso video 1 linea PAL / Video analogico NTSC
Interfaccia RF SMA
Formato video PAL/NTSC(regolabile)
Batteria Tempo di lavoro 1 ora
Temperatura di esercizio -25℃~55℃
Temperatura di conservazione -40℃~70℃
Distanza max 20km distanza LOS (in elicottero),1-500m distanza NLOS
Dimensione 1005922mm
Peso 195 g(diametro della colonna)
288g(con batteria)

Specifiche del ricevitore:
Frequenza 300-900 MHz(opzione)
Larghezza di banda 2/2,5/4/8 MHz (regolabile)
Ingresso livello RF -92dBm~-20dBm / -105dBm~-20dBm
Impedenza RF 50Ω
Interfaccia RF N femmina
Modulazione COFDM
Constellation QPSK,16QAM,64QAM(opzionale),
QPSK/16QAM/64QAM a 6/7/8 MHz
FEC 1/2,2/3,3/4,5/6,7/8 (opzionale)
Intervallo di guardia 1/32,1/16,1/8,1/4 (opzionale)
Portante 2K,8K
Decodifica video ISO/IEC13818-2 MPEG-2MP@ML
Proporzioni 4:3, 16:9
Risoluzione 720×576(AMICO) , 720× 480(NTSC)
Uscita audio Canali stereo analogici sinistro e destro
Linee orizzontali 625 o 525 linea
Decrittazione AES256 bit / ALLTECH Scrambling di base
Tensione di lavoro AC220V / DC12V
Temperatura -30~70°
Dimensione 43031065mm (1U Scatola in lega di alluminio)
Peso 3.5 kg
