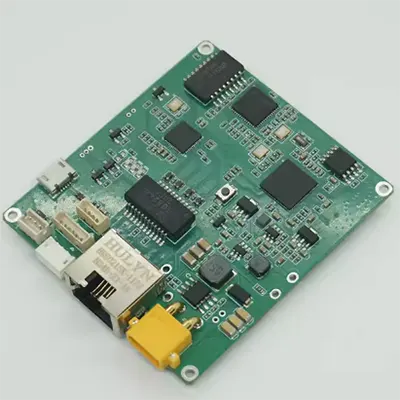

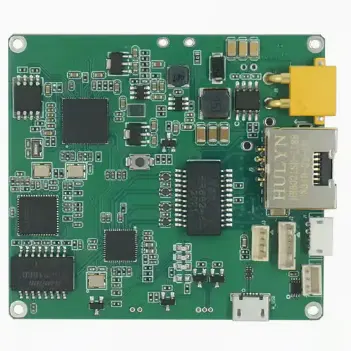

modulo trasmettitore video VTX a lungo raggio

Senza un amplificatore di potenza aggiuntivo, il nostro VTX Vcan1681 a lungo raggio ha un PA da 300 mW all'interno, supporta 0 ~ 15 km.
Inoltre amplificatore di potenza da 2 watt, la distanza di trasmissione può raggiungere i 30 km nel campo visivo. (il nostro modello è TX900)
Inoltre amplificatore di potenza da 5 watt, la distanza di trasmissione può raggiungere gli 80 km.
Inoltre amplificatore di potenza da 10 watt, la distanza di trasmissione può raggiungere i 150 km.

Funziona tutto bene, ma il problema è che sembra che mi abbia bloccato l'accesso all'unità aerea tramite l'unità di terra. Quando provo ad accedere all'unità aerea tramite il suo indirizzo IP, fa apparire la schermata di accesso. Quando mi collego tramite Ethernet, funziona bene, ma attraverso l'unità di terra, chiede di accedere. Due giorni fa andava tutto bene.
Ora ho cambiato l'indirizzo IP laterale e non riesco nemmeno più a eseguire il ping, ma il collegamento è ancora ok, e posso accedervi direttamente.

Soluzione:
Cancella le informazioni sui cookie del tuo browser e visita di nuovo il sito per risolvere il problema.
Avresti dovuto utilizzare i nostri dispositivi con più versioni di firmware. però, con lo stesso indirizzo IP, il browser ha memorizzato nella cache i cookie di diverse versioni del firmware, con conseguente visualizzazione confusa. Cancellare i cookie del browser e visitare nuovamente il sito dovrebbe risolvere il problema. Non è necessario ripristinare le impostazioni di fabbrica delle nostre apparecchiature, come hai detto.

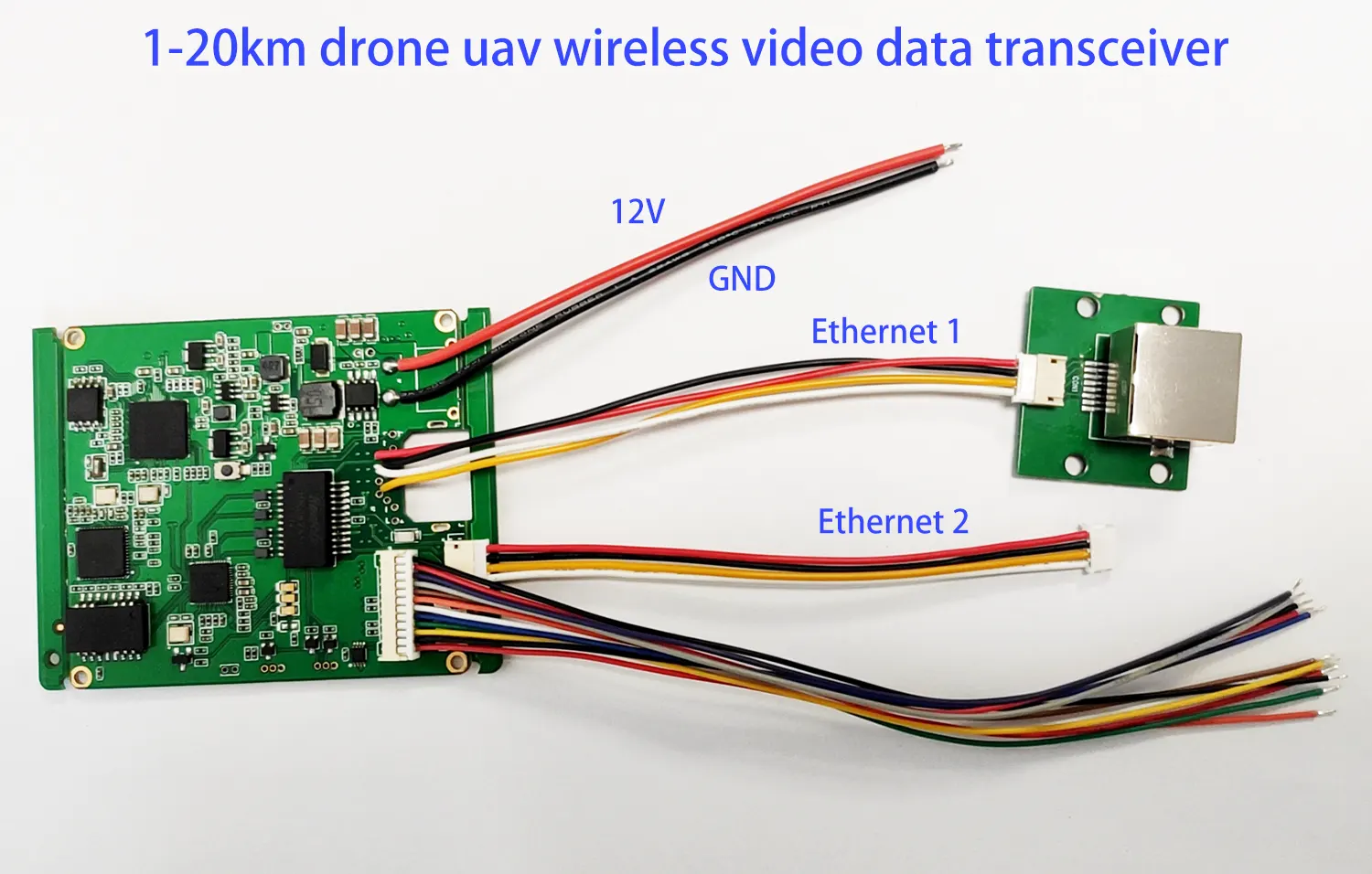

Perché lo sto chiedendo, Avevo Raspberry PI collegato alla porta Ethernet1 e trasmettevo video in streaming. Ora ho la stessa unità collegata alla porta Ethernet2, e non ho ottenuto nulla. Posso vedere l'attività su quella porta ma dall'altra parte non passa alcun video. Non riesco nemmeno a eseguire il ping video su Ethernet2. Sono collegati??

Rispondere: L'ethernet1 e l'ethernet 2 sono le due porte del chip dello switch all'interno.

Le due porte di rete di Vcan1681 e TX900 si collegano internamente. Corrispondono alle porte di rete di uno switch di rete.

È necessario verificare se c'è qualche problema con il cavo di connessione della porta di rete 4PIN e se c'è qualche conflitto di indirizzi IP nella LAN (compreso il nostro 1618 dispositivo). Ciascuno dei nostri 1618 occupa due indirizzi IP.

Se non hai modificato l'indirizzo IP al momento della spedizione, l'impostazione predefinita è 192.168.1.12 e 192.168.xxx.12, e quello ancorato 1681 il valore predefinito è 192.168.1.11 e 192.168.xxx.11 (XXX è nascosto qui, solo per utenti avanzati personalizzati.)

Anche la verifica è molto semplice. Collega eth1 ed eth2 del 1681 modulo a due PC’ porte di rete, e verificare se i PC possono comunicare normalmente eseguendo il ping tra loro.)

Forse il cavo RJ45 e l'Ethernet 2 non contattare da vicino l'Ethernet 2.

Il segmento di rete 192.168.168.x è l'IP del modem.
Il segmento di rete 192.168.1.x è l'IP dell'MCU.

sì.
Sono disponibili due interfacce Ethernet RJ45 per video o dati Internet, un set di interfacce audio, e tre set di interfacce dati. Se trasmetti dati, l'interfaccia dati può essere utilizzata RS232, TTL, sbus, eccetera. Può essere modificato in base alle vostre esigenze.

Usa semplicemente il tuo software.
Equivaliamo a fornire una rete wireless, Collega due computer o dispositivi di rete.

sì, supporto massimo 7 ~ 8 relè su una linea.
Più dettagli, https://ivcan.com/drone-repeater-solution/

Voglio spiegare lo scenario di lavoro del VTX a lungo raggio.

Due droni saranno in aria con telecamere HD e un modem sarà a terra collegato al display.

Il modem ricetrasmettitore in volo invierà i video dall'aria a terra + qualche informazione più utile. Riceveranno anche alcuni comandi della telecamera e PTT da terra.

Un altro modem ricetrasmettitore a terra riceverà i video dall'aria e li visualizzerà su alcuni LCD o li invierà su Ethernet. Invierà anche il controllo della telecamera + Comandi PTT ai droni in volo.

800Mhz, 1.4sol, e 2.4G.

sì, supporto.

sì

L'amplificatore di potenza PA non dovrebbe supportare tutte e tre le bande.
Questo modello opera in un singolo intervallo di frequenza, ad esempio 800 MHz, 1.4 GHz, o 2.4 GHz.

Vcan1681 soddisfa la tua richiesta. Prima di tutto, Può funzionare nell'intervallo di frequenza 2.GHz, Anche se non raccomandiamo 2,4 GHz. Questa è la frequenza operativa comunemente usata del wifi, E molti dispositivi sono 2,4 GHz, che causerà l'interferenza al ricetrasmettitore dei dati video a due vie hai bisogno.
Hai anche detto che devi lavorare in una serie di 100 chilometri. Oltre al modulo core VCAN1681, È necessario aggiungere un amplificatore per il supporto 100 chilometri. È richiesto almeno un amplificatore da 10 watt. Abbiamo un prodotto già pronto che supporta 2,4 GHz, 10-amplificatore Watt, e gamma di 100 chilometri. Il modello è TX900-10W.

UN: Gli attuali modelli a 2,4 GHz supportano 2401.5 MHz a 2481,5 MHz. Estendendosi fino a 2375 MHz è non è possibile con il chipset esistente, né per le unità attuali né per le prevedibili versioni future. Raggiungere il funzionamento a 2375 MHz richiederebbe a chipset RF diverso e un modello personalizzato, che sarebbe considerato un prodotto separato con specifiche diverse.
